Butterfly Van Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp, butterfly van (van bướm) là một trong những thiết bị đóng mở và điều tiết dòng chảy được ứng dụng rộng rãi nhất. Nhờ thiết kế nhỏ gọn, chi phí tối ưu và khả năng vận hành linh hoạt, loại van này xuất hiện phổ biến từ các công trình cấp thoát nước, PCCC cho đến hệ thống HVAC và nhà máy sản xuất.

Tuy nhiên, việc chọn sai chất liệu gioăng, lầm tưởng về dải áp suất hay lắp đặt không đúng quy chuẩn kỹ thuật rất dễ dẫn đến rò rỉ lưu chất và làm hư hỏng toàn bộ đường ống. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, nguyên lý vận hành đến tiêu chí lựa chọn van bướm chuẩn chuyên gia.

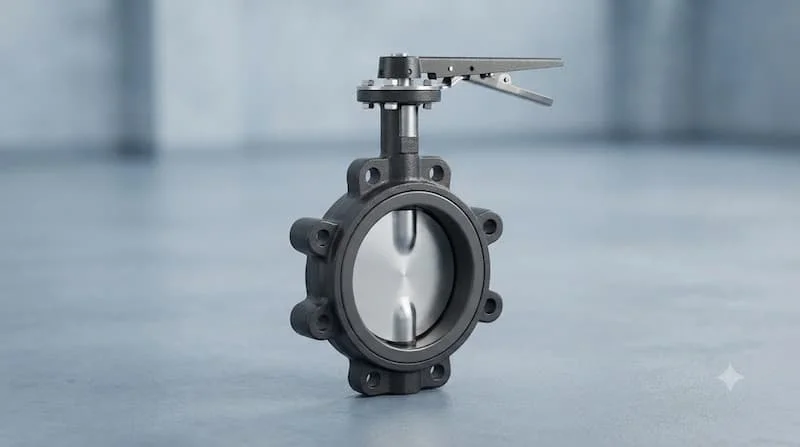

Butterfly Van Là Gì?

Butterfly van (tên tiếng Việt: van bướm hay van bướm công nghiệp) là loại van đóng mở dòng chảy sử dụng một đĩa van hình tròn xoay quanh trục cố định vuông góc hoặc lệch tâm bên trong thân van.

Tên gọi "butterfly" bắt nguồn từ cấu tạo đĩa van kết hợp với trục: khi vận hành, hai nửa của đĩa van xoay quanh trục tương tự như chuyển động vỗ cánh của con bướm. Đĩa van luôn nằm trực tiếp trên đường đi của lưu chất.

Trạng thái đóng/mở của van phụ thuộc vào góc quay của đĩa van (từ 0° đến 90°):

• Góc 0°: Đĩa van nằm vuông góc với hướng dòng chảy, làm kín ghế van (van đóng hoàn toàn).

• Góc 90°: Đĩa van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua tối đa (van mở hoàn toàn).

Nhờ kiểu thiết kế này, van bướm có trọng lượng nhẹ và chiều dài thân van ngắn hơn rất nhiều so với van cổng hay van bi cùng kích thước. Van chuyên dùng cho các hệ thống xử lý nước, hệ thống PCCC, HVAC và nhiều ngành công nghiệp nặng.

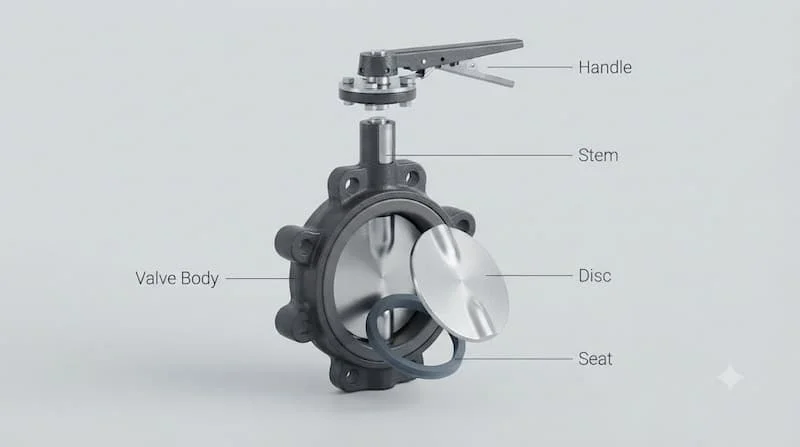

Cấu Tạo Của van bướm

Một cụm van bướm hoàn chỉnh được cấu thành từ 5 bộ phận chính. Mỗi chi tiết đảm nhận một chức năng cơ học riêng biệt nhằm đảm bảo độ kín và độ bền cho van:

• Thân van (Body): Được đúc từ gang cầu, gang xám, inox (SUS304, SUS316) hoặc thép. Thân van chịu lực nén từ đường ống, bảo vệ các bộ phận bên trong và liên kết van vào hệ thống.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở dòng lưu chất. Đĩa van làm bằng inox hoặc thép bọc cao su/Teflon để chống ăn mòn.

• Trục van (Stem/Shaft): Thanh kim loại truyền mô-men xoắn từ bộ điều khiển xuống đĩa van.

• Gioăng làm kín (Seat): Lớp đệm lót lòng thân van chế tạo từ EPDM, NBR hoặc PTFE. Gioăng đảm bảo độ kín tuyệt đối khi đĩa van ở trạng thái đóng.

• Bộ phận điều khiển: Cơ cấu tạo lực quay trục van, bao gồm tay gạt, tay quay vô năng, bộ truyền động điện hoặc bộ truyền động khí nén.

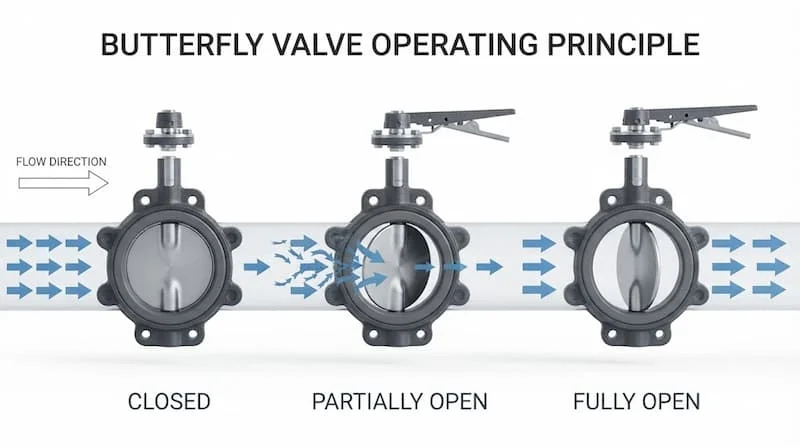

Nguyên Lý Hoạt Động Của van bướm

Nguyên lý hoạt động của van bướm dựa trên cơ chế xoay góc của đĩa van quanh trục. Trạng thái vận hành được chia làm 3 chế độ:

• Van đóng: Bộ điều khiển quay trục van, đưa đĩa van về vị trí áp sát hoàn toàn vào gioăng làm kín. Mép đĩa van ép chặt vào seat chặn đứng dòng chảy.

• Van mở: Trục van xoay một góc 90°. Đĩa van nằm song song với hướng dòng chảy, cho phép lưu chất thông qua với lưu lượng cực đại.

• Van điều tiết: Đĩa van được duy trì ở một góc mở trung gian (thường từ 15° đến 75°) để thay đổi diện tích tiết diện, từ đó điều chỉnh lưu lượng theo nhu cầu.

Vì sao van bướm đóng/mở nhanh và có kích thước gọn?

Van chỉ cần hành trình xoay 90° (quarter-turn) là hoàn tất chu trình đóng hoặc mở. Chiều dài thân van rất ngắn vì toàn bộ đĩa van khi quay chỉ chuyển động gọn bên trong không gian mặt bích.

Nguyên nhân gây tổn thất áp suất

Khi van mở hoàn toàn, đĩa van vẫn nằm giữa lòng đường ống. Điều này tạo ra một lực cản nhỏ đối với dòng chảy, dẫn đến tổn thất áp suất nhất định. Ngoài ra, không phải loại van bướm nào cũng thích hợp để điều tiết liên tục; nếu ngâm van ở góc mở nhỏ trong thời gian dài, áp lực xoáy của dòng chảy có thể làm xói mòn mép đĩa van và làm hỏng gioăng.

Các Loại van bướm Phổ Biến

Dựa trên phương thức vận hành và kiểu kết nối với đường ống, van bướm công nghiệp được chia thành các dòng tiêu chuẩn:

1. Phân loại theo phương thức vận hành

• Van bướm tay gạt: Sử dụng tay gạt cơ học. Thiết kế gọn nhẹ, thao tác nhanh, phù hợp cho các đường ống đường kính nhỏ (thường từ DN50 đến DN150).

• Van bướm tay quay (hộp số): Trang bị thêm hộp số trợ lực giúp giảm mô-men xoắn. Người vận hành có thể đóng mở dễ dàng các van có kích thước lớn (từ DN200 trở lên).

• Van bướm điều khiển điện: Sử dụng bộ truyền động điện (electric actuator) kết nối với hệ thống tự động hóa. Van có thể điều khiển đóng mở ON/OFF hoặc tuyến tính từ xa.

• Van bướm khí nén: Sử dụng áp lực khí nén để vận hành actuator. Tốc độ đóng mở siêu nhanh (chỉ từ 1–2 giây), an toàn chống cháy nổ, chuyên dùng trong nhà máy công nghiệp.

2. Phân loại theo kiểu kết nối

• Van bướm Wafer (Dạng kẹp): Dòng van phổ biến nhất. Van được kẹp chặt giữa hai mặt bích của đường ống nhờ các lỗ xỏ bulong định vị. Kết nối này tối ưu không gian và chi phí.

• Van bướm Lug (Dạng tai xỏ): Thân van có các tai xỏ ren riêng biệt. Cấu tạo này cho phép tháo dỡ đường ống một phía mà vẫn giữ được áp suất phía còn lại.

• Van bướm mặt bích (Flanged): Thân van tích hợp sẵn hai mặt bích tiêu chuẩn ở hai đầu. Chịu lực tốt, độ ổn định cao, thích hợp cho các đường ống lớn hoặc áp lực cao.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van bướm

Để chọn đúng thiết bị cho hệ thống, bạn cần đánh giá kỹ các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (DN): Đường kính định danh của van (DN50, DN80, DN100, DN200...). DN van phải trùng khớp với DN đường ống.

• Cấp áp suất (PN / Class): Áp suất làm việc tối đa (PN10, PN16, PN25 hoặc Class 150, Class 300).

• Vật liệu thân, đĩa và gioăng làm kín:

  • Nước sạch, PCCC, HVAC: Thân gang, đĩa inox, gioăng EPDM.

  • Nước thải, hóa chất, dầu: Đĩa inox 316, gioăng PTFE hoặc Viton.

• Kiểu kết nối: Lựa chọn giữa Wafer, Lug hay Mặt bích tùy thuộc vào kết cấu vị trí lắp đặt.

• Nhiệt độ làm việc: Gioăng EPDM chịu nhiệt tối đa khoảng 120°C, NBR chịu khoảng 80°C, PTFE chịu đến khoảng 180°C.

• Tiêu chuẩn mặt bích: Đảm bảo tâm lỗ bulong của van khớp với tiêu chuẩn mặt bích có sẵn (JIS 10K, BS PN16, ANSI Class 150).

So Sánh van bướm Với Gate Valve Và Ball Valve

Khi nào nên chọn van bướm?

Van bướm chiếm ưu thế tuyệt đối ở các đường ống kích thước trung bình và lớn (từ DN100 trở lên) nhờ chi phí đầu tư thấp và thi công nhanh. Trong khi đó, Gate Valve phù hợp khi hệ thống yêu cầu đường đi lưu chất hoàn toàn không có vật cản, còn Ball Valve lại tối ưu cho các đường ống nhỏ đòi hỏi độ kín tuyệt đối dưới áp suất cao.

Van bướm Được Sử Dụng Ở Đâu?

Nhờ tính ứng dụng cao, van bướm xuất hiện trong nhiều ngành kỹ thuật:

• Hệ thống cấp thoát nước & Xử lý nước thải: Sử dụng tại nhà máy nước, trạm bơm tăng áp và hệ thống xử lý nước thải công nghiệp.

• Hệ thống PCCC: Lắp trên các đường ống cấp nước chữa cháy, hệ thống sprinkler (thường dùng van bướm tín hiệu điện).

• Hệ thống HVAC: Điều tiết luồng nước lạnh (Chilled Water) và nước nóng trong hệ thống điều hòa không khí trung tâm.

• Ngành công nghiệp chế biến: Sử dụng van bướm inox vi sinh trong dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm.

• Hệ thống dẫn khí: Chỉ áp dụng khi loại van, vật liệu gioăng và cấp áp suất đạt chuẩn an toàn cho môi trường khí.

Những Sai Lầm Thường Gặp Khi Chọn van bướm

• Chỉ chọn van theo đường kính DN: Bỏ qua cấp áp suất (PN) dẫn đến van bị phá hủy khi hệ thống quá áp.

• Không kiểm tra vật liệu gioăng: Chọn gioăng EPDM cho môi trường có dầu hoặc hóa chất làm gioăng bị trương nở và kẹt đĩa van.

• Sai kiểu kết nối: Dùng van dạng Wafer lắp ở cuối đường ống thay vì chọn van dạng Lug hoặc Mặt bích.

• Bỏ qua tiêu chuẩn mặt bích: Van tiêu chuẩn BS không lắp vừa mặt bích tiêu chuẩn JIS hoặc ANSI có sẵn.

• Chọn sai mô-men xoắn của Actuator: Lắp bộ truyền động điện/khí nén có công suất yếu khiến van không thể đóng/mở hoàn toàn khi có dòng chảy áp lực lớn.

Cách Lựa Chọn van bướm Phù Hợp

Bạn có thể áp dụng checklist 7 bước sau để chọn chính xác model van bướm:

• Bước 1: Xác định môi chất (Nước, nước thải, dầu, hóa chất hay khí).

• Bước 2: Xác định kích thước đường ống (DN).

• Bước 3: Xác định áp suất làm việc của hệ thống (PN).

• Bước 4: Xác định nhiệt độ vận hành.

• Bước 5: Chọn vật liệu thân, đĩa van và gioăng làm kín.

• Bước 6: Chọn kiểu kết nối (Wafer, Lug hay Flange).

• Bước 7: Chọn phương thức điều khiển (Tay gạt, tay quay, bộ điều khiển điện hay khí nén).

Lưu ý: Không nên lựa chọn van bướm chỉ dựa vào giá thành hoặc đường kính. Việc đối chiếu đồng thời cả 7 yếu tố trên sẽ giúp hạn chế tối đa nguy cơ sai hỏng trong quá trình vận hành.

Lưu Ý Khi Lắp Đặt Và Sử Dụng van bướm

• Vệ sinh đường ống: Loại bỏ hoàn toàn mạt sắt, xỉ hàn và cặn bẩn bên trong ống trước khi lắp van.

• Mở hé đĩa van khi lắp: Mở đĩa van một góc khoảng 10°–20° để tránh đĩa van bị chèn ép gây biến dạng mép gioăng khi siết mặt bích.

• Đảm bảo độ đồng tâm: Đặt van cân bằng với tâm mặt bích trước khi siết đều các bulong theo hình đối xứng.

• Kiểm tra hành trình: Quay thử tay gạt/tay quay trọn vẹn góc 0°–90° để đảm bảo đĩa van không va chạm vào thành trong của ống.

• Bảo trì định kỳ: Kiểm tra độ kín của gioăng và tình trạng vận hành của bộ điều khiển tối thiểu 6 tháng/lần.

Câu Hỏi Thường Gặp Về van bướm (FAQ)

1. Butterfly van là gì?

Là loại van công nghiệp sử dụng đĩa van hình tròn xoay quanh trục 90° để thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng chảy trong đường ống.

2. Butterfly van có phải van bướm không?

Có. "Butterfly valve" là tên tiếng Anh chuyên ngành của van bướm.

3. Butterfly van có những loại nào phổ biến?

Các loại phổ biến gồm van bướm tay gạt, tay quay, van bướm điều khiển điện, van bướm khí nén với các kiểu kết nối Wafer, Lug và Mặt bích.

4. Butterfly van có dùng cho hệ thống PCCC được không?

Có. Van bướm được dùng rộng rãi trong hệ thống PCCC, đặc biệt là loại van bướm tín hiệu điện giúp giám sát trạng thái đóng/mở về tủ trung tâm.

5. Nên chọn van bướm hay gate valve?

Nên chọn van bướm khi cần tối ưu chi phí, trọng lượng nhẹ, không gian hẹp và đường kính ống từ DN100 trở lên. Chọn gate valve cho các ứng dụng yêu cầu dòng chảy hoàn toàn thông thoáng khi mở hoàn toàn.

Kết Luận

Với cấu tạo đơn giản, đóng mở nhanh, kích thước gọn nhẹ cùng sự đa dạng về kiểu kết nối và phương thức điều khiển, van bướm là giải pháp tối ưu cho hầu hết các hệ thống đường ống hiện đại. Việc nắm rõ thông số kỹ thuật và quy trình lựa chọn sẽ giúp bạn đảm bảo an toàn vận hành và tiết kiệm chi phí bảo trì lâu dài.

Nếu bạn đang cần lựa chọn van bướm cho hệ thống cấp nước, PCCC, HVAC hoặc đường ống công nghiệp, hãy xác định trước các thông số: DN, PN, Lưu chất, Nhiệt độ và Kiểu kết nối.
