Phớt Là Gì? Tổng Quan Phân Loại, Nguyên Lý & Hướng Dẫn Chọn Sealing Element Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống cơ khí, máy bơm hay thiết bị truyền động công nghiệp nào, rò rỉ môi chất luôn là "kẻ thù" số một làm tụt giảm hiệu suất, gây lãng phí năng lượng và hư hỏng máy móc. Chỉ một vết rò rỉ dầu nhỏ hoặc ngấm chất lỏng qua cổ trục cũng có thể khiến toàn bộ dây chuyền sản xuất phải dừng hoạt động.

Để giải quyết bài toán làm kín then chốt này, Sealing Element chính là linh kiện phụ trợ nhưng đóng vai trò quyết định. Bài viết này sẽ phân tích toàn diện từ định nghĩa, nguyên lý vận hành, cách phân loại đến hướng dẫn chọn mua Sealing Element chuẩn kỹ thuật giúp bạn tối ưu hóa chi phí vận hành thiết bị.

Phớt Là Gì?

Phớt là chi tiết làm kín (sealing element) được lắp đặt tại các vị trí tiếp xúc hoặc chuyển động giữa các bộ phận của máy móc. Nhiệm vụ cốt lõi của Sealing Element là hạn chế rò rỉ chất lỏng, dầu, mỡ, khí hoặc môi chất ra bên ngoài, đồng thời ngăn chặn bụi bẩn, nước và tạp chất từ môi trường xâm nhập vào bên trong thiết bị.

Trên thực tế, rất nhiều kỹ thuật viên thường gọi chung từ "Sealing Element" cho mọi chi tiết làm kín. Tuy nhiên, Sealing Element không phải là tên gọi của một sản phẩm đơn lẻ mà là tên gọi chung của một nhóm linh kiện đa dạng. Tùy thuộc vào kết cấu cơ khí và ứng dụng vận hành, Sealing Element được chia thành các dòng sản phẩm chính:

• Sealing Element dầu (Oil Seal): Dùng để chặn dầu mỡ ở các trục quay.

• Sealing Element cơ khí (Mechanical Seal): Dùng cho các dòng máy bơm, máy khuấy, thiết bị quay chịu áp.

• Sealing Element thủy lực & Sealing Element khí nén: Dùng làm kín cho xi lanh, Piston, Rod seal.

• Sealing Element chắn bụi (Dust Seal / Wiper Seal): Bảo vệ cùm trục, bạc đạn khỏi cát bụi.

• Bộ Sealing Element (Seal Kit): Cụm tập hợp các loại Sealing Element đồng bộ cho một thiết bị cụ thể.

Các chi tiết làm kín này xuất hiện trong hầu hết các thiết bị như máy bơm nước, motor điện, hộp giảm tốc, máy nén khí, xi lanh thủy lực và hệ thống máy công trình.

Nguyên Lý Làm Kín Của Sealing Element

Nguyên lý hoạt động của Sealing Element không đơn thuần là "bịt kín một khe hở" bằng lực ép cơ học. Tùy thuộc vào kết cấu kỹ thuật, cơ chế làm kín sẽ dựa trên những bản chất vật lý hoàn toàn khác nhau:

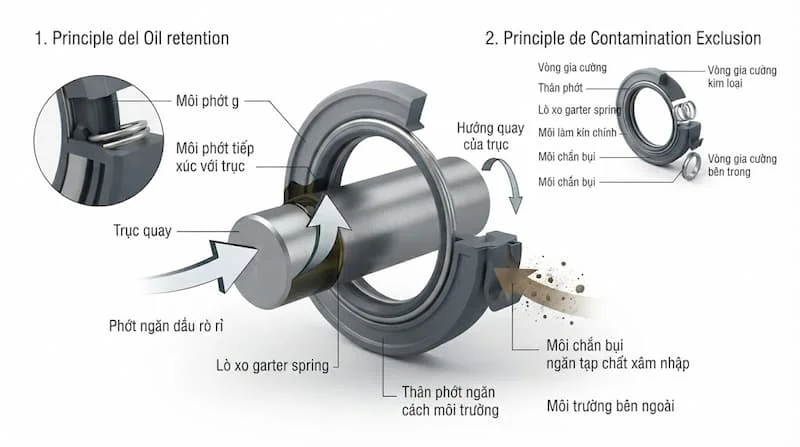

Cơ chế làm kín của Sealing Element dầu (Oil Seal)

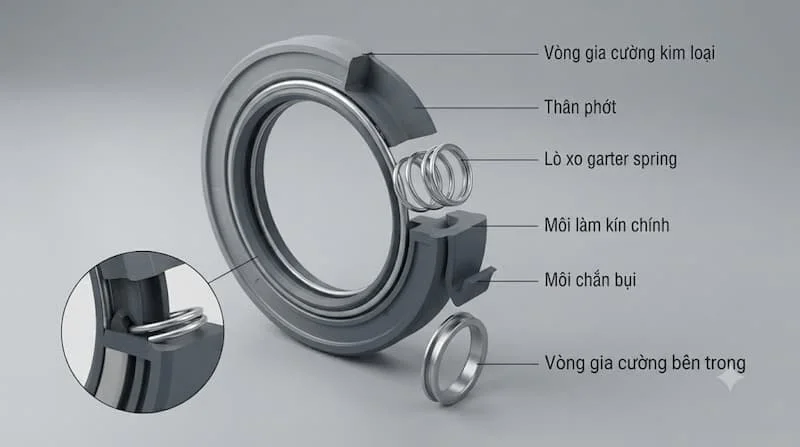

Ở Sealing Element dầu, phần môi Sealing Element (sealing lip) tiếp xúc trực tiếp với bề mặt trục quay. Lò xo garter bên trong giúp duy trì một lực ép hướng tâm liên tục lên cổ trục. Khi trục quay ở tốc độ cao, một màng dầu cực mỏng (chỉ vài micromet) sẽ tự động hình thành ngay tại điểm tiếp xúc giữa môi Sealing Element và trục. Màng dầu này đóng vai trò vừa làm mát, bôi trơn giảm ma sát, vừa tạo ra áp suất bề mặt ngăn không cho mỡ hoặc dầu rò rỉ ra ngoài.

Cơ chế làm kín của Sealing Element cơ khí (Mechanical Seal)

Khác với Sealing Element dầu, Sealing Element cơ khí làm kín dựa trên sự tiếp xúc cực kỳ phẳng và chính xác giữa hai mặt chà: mặt chà quay (rotary ring) gắn theo trục và mặt chà tĩnh (stationary ring) gắn trên thân máy. Lực ép của lò xo kết hợp với áp suất của chính môi chất sẽ đẩy hai mặt chà ép sát vào nhau. Một màng chất lỏng siêu mỏng xuất hiện giữa hai mặt chà giúp giảm ma sát tối đa và chặn đứng sự rò rỉ của môi chất.

Độ tin cậy của quá trình làm kín không chỉ phụ thuộc vào bản thân cấu tạo Sealing Element, mà còn chịu ảnh hưởng trực tiếp bởi: độ chính xác kích thước, độ nhẵn bề mặt trục, vật liệu cấu thành, nhiệt độ, áp suất, tốc độ quay và độ đồng tâm khi lắp đặt.

Các Loại Sealing Element Phổ Biến Hiện Nay

Để đáp ứng đa dạng môi trường làm việc từ dân dụng đến công nghiệp nặng, thị trường hiện nay phân loại các sản phẩm làm kín thành 5 nhóm chính:

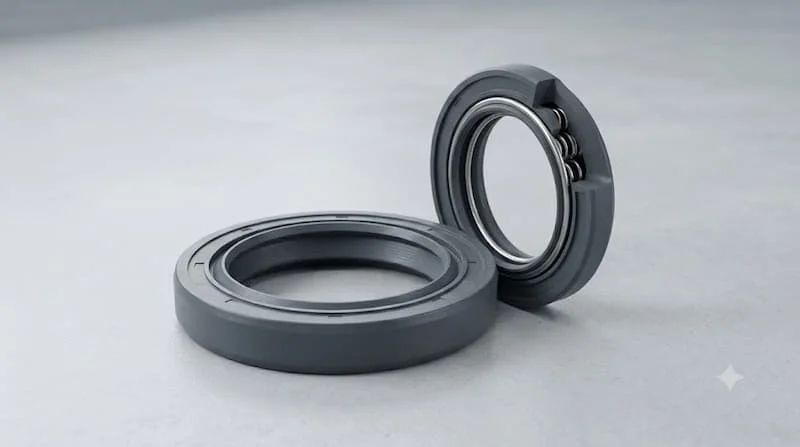

1. Sealing Element dầu (Oil Seal)

Là loại Sealing Element chuyên dùng cho các trục quay của motor, hộp số, bánh răng, máy nén... Nhiệm vụ chính là giữ dầu mỡ bôi trơn không bị văng ra ngoài và ngăn cát bụi đi vào bạc đạn.

• Các ký hiệu kiểu môi phổ biến: SC, TC, TB, SB, VC, VB (trong đó dòng TC là loại phổ biến nhất có 2 môi: 1 môi chính chặn dầu và 1 môi phụ chặn bụi).

2. Sealing Element cơ khí (Mechanical Seal)

Thiết bị làm kín cao cấp chuyên dùng cho máy bơm nước, bơm hóa chất, bơm dầu, máy khuấy. Cấu tạo phức tạp gồm mặt tĩnh, mặt quay, lò xo, gioăng phụ (O-ring/V-ring) và vỏ giữ. Sealing Element cơ khí có khả năng chịu áp suất và nhiệt độ vượt trội so với Sealing Element dầu thông thường.

3. Sealing Element thủy lực (Hydraulic Seal)

Bao gồm Sealing Element Piston (Piston seal), Sealing Element ty (Rod seal), Sealing Element dẫn hướng (Wear ring). Được thiết kế để chịu áp suất tĩnh và áp suất động cực cao trong các xi lanh thủy lực, máy ép, xe cơ giới.

4. Sealing Element khí nén (Pneumatic Seal)

Lắp đặt trong các xi lanh khí nén, van tự động hóa. Đặc điểm của dòng Sealing Element này là lực ma sát cực thấp, chuyển động linh hoạt và hoạt động tốt trong môi trường bôi trơn bằng khí nén.

5. Sealing Element chắn bụi (Dust Seal / Wiper Seal)

Lắp ở đầu ngoài cùng của cụm trục hoặc xi lanh, đóng vai trò như một "lớp gạt" loại bỏ đất cát, bụi bẩn, bảo vệ các Sealing Element làm kín chính bên trong không bị trầy xước.

Phân Biệt Sealing Element Dầu Và Sealing Element Cơ Khí

Một trong những sai lầm phổ biến nhất của người dùng là gọi tất cả các loại chi tiết làm kín trong máy bơm là "Sealing Element dầu". Việc nhầm lẫn này dẫn đến mua sai chủng loại và không thể lắp đặt. Bảng so sánh dưới đây sẽ giúp bạn phân biệt rõ ràng:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Sealing Element

Để đặt mua chính xác một sản phẩm Sealing Element làm kín, bạn không thể chỉ đưa ra thông tin chung chung mà cần thu thập đầy đủ các thông số kỹ thuật tiêu chuẩn:

Đối với Sealing Element dầu (Oil Seal)

Thông số kích thước chuẩn được quy ước theo thứ tự: ID × OD × H (Đường kính trong × Đường kính ngoài × Chiều cao dày).

• ID (Inner Diameter): Đường kính cổ trục lắp Sealing Element (mm).

• OD (Outer Diameter): Đường kính lỗ hốc chứa Sealing Element / Housing (mm).

• H / B (Height / Width): Độ dày hoặc chiều cao của Sealing Element (mm).

• Cấu trúc môi: Có lò xo hay không? Có môi phụ chống bụi (dạng TC) hay không?

• Điều kiện vận hành: Tốc độ vòng quay của trục (RPM), nhiệt độ làm việc và loại dầu mỡ tiếp xúc.

Đối với Sealing Element cơ khí (Mechanical Seal)

Bên cạnh đường kính trục (Shaft Size), kỹ sư bắt buộc phải xác định:

• Chiều dài lắp đặt (Operating Length): Khoảng cách từ mặt định vị đến mặt chà.

• Vật liệu mặt chà (Seal Faces): Carbon, Ceramic, Silicon Carbide (SiC), Tungsten Carbide (TC).

• Vật liệu gioăng phụ (Secondary Seals): NBR, EPDM, Viton (FKM), PTFE.

• Thông số môi chất: Loại chất lỏng, áp suất làm việc (bar), nhiệt độ (°C) và tốc độ quay (rpm). [chèn link: bang-tra-thong-so-phot-co-khi]

Vật Liệu Sealing Element Và Cách Lựa Chọn Phù Hợp

Độ bền của Sealing Element phụ thuộc đến 80% vào việc lựa chọn vật liệu cao su hoặc hợp chất mặt chà tương thích với môi trường vận hành.

Các loại cao su & Polymer thân Sealing Element

• NBR (Nitrile Rubber): Vật liệu phổ biến nhất. Chịu dầu, nước và mỡ tốt. Nhiệt độ làm việc tiêu chuẩn khoảng từ -30°C đến 100°C. Chi phí tối ưu.

• EPDM: Khả năng chịu nước nóng, hơi nước, kiềm và một số hóa chất nhẹ rất tốt. Đặc biệt lưu ý: EPDM không chịu được dầu khoáng và mỡ gốc dầu.

• FKM / Viton: Cao su fluorocarbon cao cấp. Khả năng chịu nhiệt cao (lên tới hơn 200°C), chịu hóa chất, axit, nhiên liệu và dầu nóng cực tốt.

• PTFE (Teflon): Chịu hóa chất gần như tuyệt đối, ma sát siêu thấp, chịu nhiệt độ rộng. Thường dùng trong các môi trường hóa chất đậm đặc hoặc chạy khô.

Vật liệu mặt chà (Dành cho Sealing Element cơ khí)

• Carbon vs Ceramic: Dòng phổ biến cho bơm nước sạch, chi phí thấp.

• Silicon Carbide (SiC) vs SiC / Tungsten Carbide (TC): Khả năng chống mài mòn cực cao, chuyên dùng cho môi trường có cát, cặn bẩn, hóa chất ăn mòn hoặc chất lỏng có độ nhớt cao.

Vì Sao Sealing Element Nhanh Hỏng Hoặc Bị Rò Rỉ?

Sự cố rò rỉ Sealing Element đột ngột thường xuất phát từ những nguyên nhân kỹ thuật cơ bản sau:

1. Chạy khô (Dry Running): Đối với Sealing Element cơ khí máy bơm, việc vận hành không có chất lỏng bôi trơn sẽ khiến nhiệt độ tại hai mặt chà tăng vọt chỉ trong vài giây, gây nứt vỡ mặt chà và cháy gioăng phụ.

2. Trục máy bị tổn thương: Cổ trục bị xước, gỉ sét hoặc đã bị mòn tạo thành rãnh sâu khiến môi Sealing Element mới không thể ôm khít.

3. Chọn sai vật liệu: Dùng Sealing Element NBR cho dầu nóng trên 120°C sẽ làm cao su bị lưu hóa, xơ cứng và nứt vỡ. Dùng EPDM vào môi trường dầu sẽ làm Sealing Element trương nở, biến dạng.

4. Lắp đặt sai kỹ thuật: Dùng lực đóng trực tiếp bằng búa vào môi Sealing Element, làm lệch lò xo, lệch độ đồng tâm hoặc làm xước bề mặt trượt trong quá trình ép vào housing.

5. Môi trường quá nhiều tạp chất: Cặn bẩn, cát sạn chui vào giữa môi Sealing Element và trục làm mài mòn vĩnh viễn bề mặt làm kín.

Sealing Element Được Sử Dụng Ở Đâu?

Linh kiện Sealing Element làm kín hiện diện trong toàn bộ hệ thống cơ sở hạ tầng công nghiệp và dân dụng:

• Trong máy bơm nước, bơm hóa chất: Sealing Element cơ khí, O-ring chịu hóa chất, Sealing Element cổ trục.

• Trong motor điện & Hộp giảm tốc: Sealing Element dầu chặn mỡ bạc đạn, Sealing Element chặn dầu chân vịt.

• Trong xi lanh thủy lực máy công trình: Sealing Element Piston, Sealing Element ty xi lanh xe đào, xe nâng, máy ép thủy lực.

• Trong hệ thống khí nén: Sealing Element xi lanh khí, Sealing Element van điện từ, Sealing Element máy nén khí trục vít.

• Trong thiết bị quay công nghiệp: Máy khuấy hóa chất, máy xáo trộn thực phẩm, khớp quay phân phối chất lỏng.

Những Sai Lầm Thường Gặp Khi Mua Sealing Element

Để tránh lãng phí thời gian và chi phí thay thế, bạn nên tránh 5 sai lầm phổ biến sau khi tìm mua Sealing Element:

• Sai lầm 1: Chỉ đọc kích thước mà bỏ qua vật liệu. Hai chiếc Sealing Element dầu có cùng kích thước 30×42×7mm nhưng làm từ NBR và Viton sẽ có mức chịu nhiệt và giá thành hoàn toàn khác nhau.

• Sai lầm 2: Đặt mua Sealing Element máy bơm nhưng lại chọn Sealing Element dầu. Cần xác định chính xác vị trí hỏng là Sealing Element cơ khí làm kín buồng bơm hay Sealing Element dầu làm kín khoang động cơ.

• Sai lầm 3: Bỏ qua việc kiểm tra bề mặt trục. Mua Sealing Element mới đắt tiền nhưng lắp vào một cổ trục đã bị khuyết rãnh mòn thì Sealing Element vẫn sẽ bị rò rỉ ngay lập tức.

• Sai lầm 4: Chỉ cung cấp tên model máy. Nhiều dòng máy cùng một mã sản phẩm nhưng đời sản xuất khác nhau có thể sử dụng chuẩn Sealing Element khác nhau.

• Sai lầm 5: Không khai báo hóa chất thực tế. Sử dụng Sealing Element thông thường cho môi trường dung môi tẩy rửa hoặc hóa chất công nghiệp sẽ khiến Sealing Element bị phân hủy nhanh chóng.

Cách Chọn Sealing Element Đúng Cho Máy Móc

Hãy áp dụng quy trình 6 bước tiêu chuẩn dưới đây để tìm chính xác sản phẩm làm kín bạn đang cần:

• Bước 1: Xác định chủng loại Sealing Element: Bạn cần Sealing Element dầu (Oil Seal), Sealing Element cơ khí (Mechanical Seal), Sealing Element thủy lực hay Sealing Element khí nén?

• Bước 2: Đo đạc kích thước chính xác:

  • Với Sealing Element dầu: Đo ID (đường kính trục) × OD (đường kính lỗ chứa) × H (độ dày).

  • Với Sealing Element cơ khí: Đo đường kính trục, đường kính ngoài phần tĩnh và chiều dài làm việc.

• Bước 3: Xác định thiết bị & Vị trí: Sealing Element lắp cho bơm nước, hộp số, motor hay xi lanh?

• Bước 4: Xác định môi chất tiếp xúc: Môi trường là nước sạch, nước thải, dầu khoáng, dầu tổng hợp, hóa chất hay khí nén?

• Bước 5: Đánh giá điều kiện nhiệt độ & Áp suất: Nhiệt độ vận hành cao nhất là bao nhiêu °C? Áp suất hệ thống là bao nhiêu bar?

• Bước 6: Gửi hình ảnh & Mã số cũ: Chụp ảnh Sealing Element cũ kèm ký hiệu đúc nổi trên thân Sealing Element cho đơn vị cung cấp để đối chiếu chính xác.

Lưu Ý Quan Trọng Khi Lắp Đặt Và Thay Sealing Element

Một chiếc Sealing Element chất lượng tốt vẫn có thể hỏng ngay trong phút đầu vận hành nếu lắp đặt sai thao tác:

Lưu ý khi thay Sealing Element dầu (Oil Seal)

1. Vệ sinh sạch sẽ hốc chứa (housing) và cổ trục, loại bỏ toàn bộ ba-via, gỉ sét.

2. Bôi một lớp mỏng dầu/mỡ bôi trơn lên môi Sealing Element và cổ trục trước khi ép vào.

3. Sử dụng dụng cụ ép chuyên dụng (hoặc ống đóng vạt phẳng), tác dụng lực đều lên mép ngoài của Sealing Element. Tuyệt đối không gõ trực tiếp búa vào môi cao su.

4. Kiểm tra lò xo garter đảm bảo không bị tuột ra ngoài trong quá trình đóng Sealing Element.

Lưu ý khi thay Sealing Element cơ khí (Mechanical Seal)

1. Giữ sạch tuyệt đối hai mặt chà trượt; không để bụi bẩn, dầu mỡ bẩn dính vào bề mặt gương.

2. Kiểm tra độ đảo (độ đồng tâm) của trục bơm trước khi lắp.

3. Định vị chính xác chiều dài nén lò xo theo hướng dẫn của nhà sản xuất.

4. Bắt buộc mồi nước/môi chất đầy buồng bơm trước khi khởi động chạy thử.

Câu Hỏi Thường Gặp Về Sealing Element (FAQ)

1. Sealing Element là gì?

Sealing Element là chi tiết làm kín cơ khí dùng để hạn chế rò rỉ môi chất (dầu, nước, hóa chất, khí) và ngăn chặn bụi bẩn xâm nhập vào bên trong các bộ phận chuyển động của máy móc.

2. Sealing Element dầu và Sealing Element cơ khí có dùng thay thế cho nhau được không?

Hoàn toàn không. Phớt dầu chỉ dùng chặn dầu/mỡ ở áp suất thấp trên trục quay, còn phớt cơ khí là cụm cấu tạo phức tạp chịu áp suất cao chuyên dùng cho buồng bơm chất lỏng.

3. Làm thế nào để biết phớt bị hỏng cần thay thế?

Các dấu hiệu nhận biết bao gồm: Dầu mỡ rò rỉ ra ngoài vỏ máy, chất lỏng chảy rỉ ra ở khe hở buồng bơm, nhiệt độ cụm trục tăng cao bất thường hoặc có tiếng kêu ma sát xát lạ.

4. Cao su Viton (FKM) tốt hơn NBR ở điểm nào?

Viton chịu được nhiệt độ cao hơn (trên 200°C so với 100°C của NBR) và có khả năng chống chịu hóa chất, axit, nhiên liệu vượt trội hơn NBR.

5. Nếu không biết mã phớt thì phải làm sao?

Bạn chỉ cần đo chính xác 3 kích thước: Đường kính trong (ID) × Đường kính ngoài (OD) × Độ dày (H), chụp ảnh phớt cũ và khai báo loại thiết bị đang sử dụng để được tư vấn tra mã.

Kết Luận

Có thể thấy, phớt tuy là một chi tiết phụ tùng nhỏ nhưng đóng vai trò sống còn đối với độ bền và hiệu suất vận hành của toàn bộ hệ thống cơ khí. Việc lựa chọn phớt không thể chỉ dừng lại ở yếu tố kích thước, mà đòi hỏi sự thấu hiểu về bản chất vật liệu, môi chất vận hành và kỹ thuật lắp đặt chính xác.

Lựa chọn đúng chủng loại phớt ngay từ đầu sẽ giúp thiết bị của bạn vận hành êm ái, kéo dài tuổi thọ và giảm thiểu tối đa sự cố dừng máy ngoài kế hoạch.
