Bơm Chịu Nhiệt Độ Cao: Cấu Tạo, Phân Loại Và Checklist Lựa Chọn Đúng Chuẩn Kỹ Thuật

Trong các hệ thống năng lượng, hóa chất và dây chuyền sản xuất công nghiệp, việc vận chuyển dòng chất lỏng ở mức nhiệt cao luôn là thách thức lớn đối với hạ tầng thiết bị. Sự cố hỏng phớt, biến dạng cánh bơm hay kẹt ổ trục do rủi ro quá nhiệt không chỉ khiến dây chuyền dừng hoạt động đột ngột mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng. Việc trang bị một dòng bơm chịu nhiệt độ cao được cấu hình chính xác theo môi chất là yêu cầu tiên quyết để đảm bảo toàn bộ hệ thống vận hành liên tục, an toàn và tối ưu chi phí.

Bài viết này cung cấp góc nhìn chuyên sâu từ định nghĩa, nguyên lý hoạt động, dải nhiệt độ làm việc thực tế cho đến quy trình 8 bước giúp bạn chọn mua đúng dòng máy bơm chịu nhiệt phù hợp nhất.

Bơm Chịu Nhiệt Độ Cao Là Gì?

Bơm chịu nhiệt độ cao là loại máy bơm được thiết kế hoặc cấu hình để vận chuyển chất lỏng ở nhiệt độ cao hơn điều kiện làm việc thông thường, với vật liệu, phớt, gioăng, ổ trục và kết cấu phù hợp với nhiệt độ của môi chất.

Không có một mức nhiệt độ chung định danh cho tất cả các dòng bơm nhiệt độ cao. Khả năng chống chịu nhiệt thực tế của thiết bị hoàn toàn phụ thuộc vào sự tổng hòa của các yếu tố: chủng loại bơm, tính chất môi chất, vật liệu thân bơm, phớt cơ khí (mechanical seal), gioăng làm kín (gasket), hệ thống ổ trục (bearing), nhiệt độ môi trường xung quanh và áp suất làm việc.

Thực tế trên thị trường, các dòng bơm chuẩn công nghiệp thông thường có thể làm việc ổn định ở mức nhiệt dưới 80°C. Trong khi đó, dòng bơm nước nóng hoặc bơm hóa chất tiêu chuẩn được công bố dùng cho môi trường lên tới 120°C. Đối với các ứng dụng khắc nghiệt hơn như truyền tải dầu nóng hay nhựa đường, một số dòng bơm bánh răng chịu nhiệt chuyên dụng có cấu hình chịu được mức nhiệt lên tới khoảng 240°C hoặc cao hơn. Do đó, việc đưa ra một số đo nhiệt độ chung cho toàn bộ nhóm sản phẩm này là không chính xác về mặt kỹ thuật.

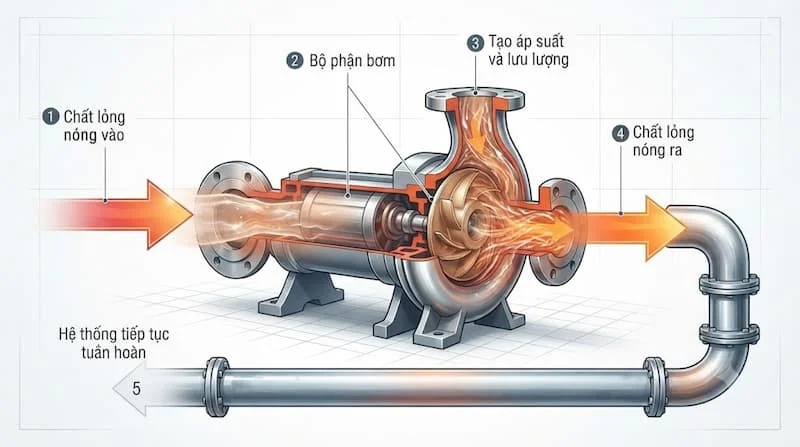

Nguyên Lý Hoạt Động Của Bơm Chịu Nhiệt Độ Cao

Về mặt động lực học, bơm chịu nhiệt độ cao giữ nguyên nguyên lý chuyển giao năng lượng của các nhóm bơm nền tảng, tuy nhiên được gia cố đặc biệt ở các chi tiết chịu ứng suất nhiệt.

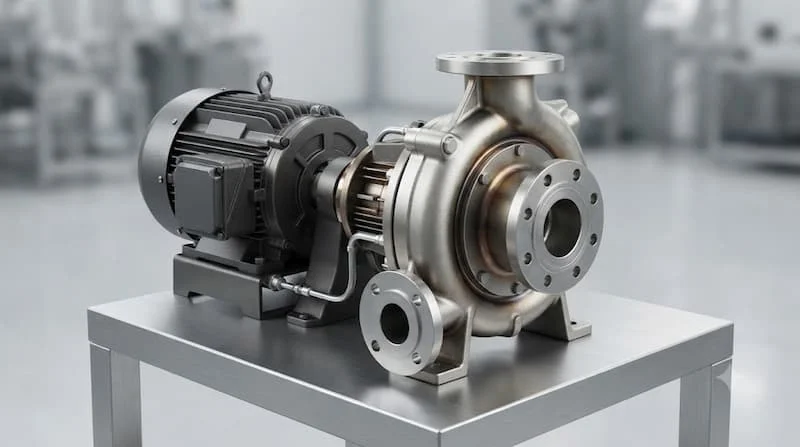

Bơm ly tâm chịu nhiệt

Động cơ (motor) truyền năng lượng qua trục bơm làm cánh bơm (impeller) quay với tốc độ cao. Cánh bơm truyền động năng cho chất lỏng, tạo ra lực ly tâm văng môi chất ra mép ngoài vỏ bơm, biến động năng thành áp năng và đẩy chất lỏng nóng ra cổng xả.

Bơm bánh răng chịu nhiệt

Động cơ truyền động làm các bánh răng ăn khớp quay trong buồng bơm. Sự tách nhau của các răng ở cổng hút tạo ra chân cụm hút để kéo chất lỏng vào, chất lỏng được giữ trong các kẽ răng và đi theo vách bơm sang cổng xả. Khi các răng ăn khớp trở lại tại cổng xả, chất lỏng bị nén và đẩy ra ngoài. Dòng bơm thể tích này cực kỳ hiệu quả khi vận chuyển môi chất có độ nhớt chất lỏng cao ở nhiệt độ cao như bơm dầu truyền nhiệt, dầu FO, nhựa nóng chảy, keo hoặc dung dịch sơn công nghiệp.

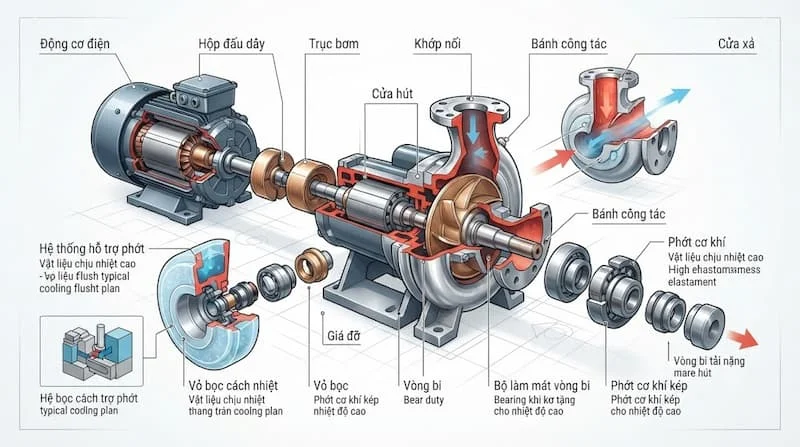

Sự khác biệt cốt lõi trong cấu trúc chịu nhiệt

Điểm khác biệt của dòng bơm này không chỉ nằm ở phần vỏ hay thân bơm dày hơn, mà tập trung ở giải pháp tổng thể:

• Mechanical seal chịu nhiệt: Sử dụng mặt phớt Silicon Carbide (SiC), Tungsten Carbide hoặc Carbon kết hợp lò xo chịu nhiệt cao.

• Vật liệu gasket & O-ring: Thay thế cao su NBR thông thường bằng Viton (FKM), PTFE, hoặc FFKM.

• Hệ thống làm mát (Cooling system): Áp dụng khoang làm mát bằng nước (water cooling jacket) tại vị trí phớt và ổ trục.

• Bù nở vì nhiệt (Thermal expansion compensation): Thiết kế khe hở cơ khí chính xác để tránh kẹt cánh hoặc lệch trục khi các chi tiết kim loại giãn nở ở nhiệt độ làm việc.

Các Loại Bơm Chịu Nhiệt Độ Cao Phổ Biến

Tùy thuộc vào bản chất môi chất và điều kiện vận hành, các kỹ sư thường chỉ định 4 nhóm bơm chịu nhiệt độ cao dưới đây:

1. Bơm ly tâm chịu nhiệt

• Môi chất phù hợp: Bơm nước nóng, bơm dầu nóng có độ nhớt thấp, dung dịch hóa chất loãng hoặc chất lỏng kỹ thuật (process liquid).

• Ưu điểm: Lưu lượng bơm lớn, dải cột áp bơm rộng, cấu trúc phổ biến dễ tích hợp vào hệ thống đường ống công nghiệp, chi phí bảo trì tối ưu.

2. Bơm bánh răng chịu nhiệt

• Môi chất phù hợp: Bơm dầu truyền nhiệt, bơm nhựa nóng chảy, keo dính, sơn, nhựa đường và các chất lỏng có độ nhớt cao ở nhiệt độ elevated.

• Đặc điểm: Cung cấp dòng chảy ổn định, không bị tụt hiệu suất khi độ nhớt tăng. Các model bơm bánh răng chịu nhiệt công nghiệp tiêu chuẩn thường làm việc mượt mà ở dải nhiệt lên đến 240°C.

3. Bơm hóa chất chịu nhiệt

• Môi chất phù hợp: Các loại axit, kiềm nóng, bơm dung môi nóng và dung dịch có tính ăn mòn hóa học cao ở nhiệt độ elevated.

• Đặc điểm: Yêu cầu khắt khe về sự kết hợp giữa khả năng chống ăn mòn và độ bền nhiệt của vật liệu (thường là mác Inox cao cấp hoặc nhựa kỹ thuật gia cường).

4. Bơm chuyên dụng cho môi chất nóng chảy

• Môi chất phù hợp: Bơm urê nóng chảy, lưu huỳnh lỏng, hóa chất dễ kết tinh hoặc môi chất bị đông đặc ngay khi nhiệt độ giảm xuống dưới điểm nóng chảy.

• Đặc điểm: Thường tích hợp vỏ áo nhiệt (steam jacket/heating jacket) xung quanh thân bơm để lưu thông hơi nước hoặc dầu nóng, giữ cho môi chất luôn ở trạng thái lỏng trong suốt quá trình bơm.

Bơm Chịu Nhiệt Độ Cao Có Thể Chịu Bao Nhiêu °C?

Nhiều người dùng thường tìm kiếm một con số cố định khi tra cứu thông số kỹ thuật. Tuy nhiên, khả năng chịu nhiệt thực tế phải được phân loại theo dải ứng dụng cụ thể:

• Mức 80–100°C: Thường áp dụng cho các hệ thống bơm nước nóng sinh hoạt, xử lý nước thải công nghiệp nhẹ hoặc tuần hoàn nước làm mát.

• Mức 100–150°C: Phổ biến trong ngành thực phẩm, lọc hóa dầu nhẹ, bơm hóa chất nhiệt độ cao dạng loãng. Dòng bơm hóa chất lót nhựa hoặc inox tiêu chuẩn hiện nay thường đáp ứng tốt dải nhiệt tới 120°C.

• Mức 150–200°C: Dành cho hệ thống lò hơi, gia nhiệt dung môi và các dòng bơm dầu truyền nhiệt công suất trung bình.

• Mức trên 200°C: Áp dụng cho dòng bơm bánh răng chịu nhiệt chuyên dụng (thường đạt mốc 240°C), bơm dầu tải nhiệt cao cấp hoặc hệ thống vận chuyển nhựa đường, polymer nóng chảy.

Insight kỹ thuật: Khả năng làm việc thực tế của thiết bị được quy định bởi sự kết hợp giữa: Nhiệt độ môi chất tối đa + Áp suất hệ thống + Vật liệu thân bơm + Kiểu phớt + Datasheet từ nhà sản xuất. Cùng một mốc nhiệt độ 150°C, nếu bơm nước nóng sẽ cần cấu hình áp suất và phớt hoàn toàn khác so me với việc bơm axit nóng hay bơm nhựa đường nóng chảy.

Vật Liệu Và Phớt Của Bơm Chịu Nhiệt

Lựa chọn đúng vật liệu chế tạo là chìa khóa vàng quyết định tuổi thọ của thiết bị khi làm việc trong môi trường khắc nghiệt.

Vật liệu thân bơm

Tùy thuộc vào tính ăn mòn và ứng suất nhiệt, thân bơm có thể chế tạo từ:

• Gang đúc / Gang dẻo: Phù hợp cho bơm dầu truyền nhiệt trung tính, nước nóng ở nhiệt độ vừa phải.

• Inox 304 (SUS304): Chịu nhiệt tốt, chống oxy hóa, dùng cho nước sạch nóng, thực phẩm, dầu thực vật.

• Inox 316 / 316L (SUS316L): Khả năng chống ăn mòn vượt trội trong môi trường axit nhẹ, dung môi, hóa chất và thực phẩm vi sinh ở nhiệt độ cao.

• Alloy đặc biệt (Hastelloy, SUS904L): Sử dụng cho môi trường bơm hóa chất chịu nhiệt cực kỳ khắc nghiệt, axit đậm đặc ở nhiệt độ cao.

Phớt cơ khí (Mechanical seal) và Gioăng làm kín (Gasket)

Phớt bơm là chi tiết dễ tổn thương nhất do tác động nhiệt. Cần đánh giá đồng thời các yếu tố:

Những Thông Số Quan Trọng Khi Chọn Bơm Chịu Nhiệt

Để tránh rủi ro tính toán sai công suất hoặc mua nhầm cấu hình, các kỹ sư cần đánh giá chính xác bảng thông số kỹ thuật dưới đây:

Lưu ý quan trọng về hiện tượng Cavitation: Khi chất lỏng bị gia nhiệt, áp suất hơi của nó tăng lên đáng kể. Nếu áp suất tại cổng hút của bơm tụt xuống thấp hơn áp suất hơi bão hòa của môi chất ở nhiệt độ đó, chất lỏng sẽ bốc hơi ngay trong buồng bơm tạo ra các bong bóng khí. Khi chuyển sang vùng áp suất cao, các bong bóng này vỡ ra gây hiện tượng xâm thực (Cavitation), làm phá hủy cánh bơm và va đập cơ học gây vỡ phớt.

Bơm Ly Tâm Và Bơm Bánh Răng Chịu Nhiệt – Nên Chọn Loại Nào?

Bảng so sánh dưới đây định hình nhanh giải pháp phù hợp nhất cho thiết kế của bạn:

Quy tắc tư vấn nhanh:

• Chọn bơm ly tâm chịu nhiệt khi môi chất loãng (như nước nóng, dung môi loãng) và hệ thống yêu cầu lưu lượng bơm lớn.

• Chọn bơm bánh răng chịu nhiệt khi môi chất thuộc dạng chất lỏng nhớt (như dầu truyền nhiệt đậm đặc, nhựa đường, keo, sơn, polymer) kết hợp làm việc ở nhiệt độ làm việc cao.

Ứng Dụng Thực Tế Của Bơm Chịu Nhiệt Độ Cao

Nhờ khả năng vận hành bền bỉ dưới điều kiện khắc nghiệt, dòng máy bơm này đóng vai trò tim mạch trong nhiều nhà máy:

• Ngành hóa chất & Lọc dầu: Vận chuyển bơm hóa chất nhiệt độ cao, bơm dung môi nóng, dòng chảy hydrocarbon và các hợp chất hữu cơ dễ bốc hơi.

• Công nghiệp nhựa & Polymer: Sử dụng các dòng bơm nhựa nóng chảy để cung cấp nguyên liệu lỏng cho các máy đùn, máy ép phun nhựa.

• Ngành phân bón: Ứng dụng bơm urê nóng chảy, lưu huỳnh lỏng và các gốc dung dịch dễ bị đóng băng/kết tinh khi tụt nhiệt.

• Công nghiệp thực phẩm & Dược phẩm: Bơm dầu ăn nóng, mỡ động vật nóng chảy, siro gia nhiệt và các dung dịch chiết xuất dược liệu cần duy trì nhiệt độ.

• Hệ thống nhiệt công nghiệp: Luân chuyển bơm dầu truyền nhiệt trong lò dầu tải nhiệt, tuần hoàn bơm nước nóng trong nồi hơi (boiler) và hệ thống trao đổi nhiệt gia nhiệt khuôn.

Sai Lầm Thường Gặp Khi Chọn Bơm Chịu Nhiệt

Nhiều dự án gặp trục trặc kỹ thuật do mắc phải các sai lầm cơ bản sau trong khâu chọn lựa:

1. Chỉ đặt câu hỏi "Bơm chịu được bao nhiêu độ?": Bỏ qua tính chất hóa học của chất lỏng. Một chiếc bơm chịu được dầu 200°C chưa chắc đã chịu được axit 100°C.

2. Chọn bơm hoàn toàn theo công suất motor: Động cơ 7.5 kW không đảm bảo bơm sẽ đạt đúng lưu lượng bơm và cột áp bơm nếu chọn sai đường đặc tính cánh (pump curve).

3. Bỏ qua sự thay đổi của độ nhớt: Nhiều chất lỏng có độ nhớt giảm mạnh khi nóng nhưng lại rất đặc khi ở nhiệt độ môi trường, khiến motor bị quá tải trong quá trình khởi động nguội (cold start).

4. Chỉ chú trọng thân bơm mà quên phớt: Thân bơm bằng Inox 316L chịu nhiệt rất tốt nhưng chọn phớt cao su NBR thường sẽ dẫn đến rò rỉ hóa chất ngay trong ngày đầu chạy thử.

5. Xem nhẹ thông số NPSH: Không tính toán khoảng cách tĩnh từ bể chứa đến đầu hút, gây hiện tượng xâm thực làm phá hủy thiết bị chỉ sau thời gian ngắn.

6. Mặc định Inox chịu được mọi hóa chất nóng: Inox 304 hay Inox 316 vẫn bị ăn mòn mạnh bởi một số axit nóng như HCl hay H2SO4 đậm đặc, khi đó phải cần đến vật liệu phi kim hoặc hợp kim đặc biệt.

Checklist Chọn Bơm Chịu Nhiệt Độ Cao Đúng Nhu Cầu

Để quy trình đặt hàng chính xác 100%, bạn nên chuẩn bị đầy đủ thông tin theo quy trình 8 bước chuẩn kỹ thuật:

1. Xác định chính xác môi chất: Nước, dầu truyền nhiệt, hóa chất, nhựa đường, hay bơm urê nóng chảy?

2. Xác định dải nhiệt độ: Ghi rõ nhiệt độ làm việc bình thường (T_norm), nhiệt độ tối đa (T_max) và nhiệt độ tối thiểu (T_min).

3. Xác định lưu lượng yêu cầu: Tính bằng m³/h hoặc L/min.

4. Xác định cột áp & Áp suất: Tính toán chiều dài đường ống, độ cao nâng, các trở lực van/co cùi cỏ để ra tổng cột áp (TDH).

5. Kiểm tra độ nhớt ở nhiệt độ làm việc: Xác định giá trị Centipoise (cP) hoặc Centistokes (cSt) ở cả nhiệt độ vận hành và nhiệt độ khởi động.

6. Tính toán và kiểm tra NPSH: So sánh NPSH_available của hệ thống với NPSH_required của bơm để chống xâm thực.

7. Lựa chọn vật liệu & Phớt: Khớp thông số môi chất + nhiệt độ để chọn mác thép (304, 316L) và vật liệu làm kín (Viton, PTFE, FFKM).

8. Đánh giá Datasheet nhà sản xuất: Kiểm tra biểu đồ đường cong hiệu suất (Pump Curve), giới hạn áp suất vỏ, thông số motor và yêu cầu bảo dưỡng.

Lưu Ý Khi Lắp Đặt Và Vận Hành Bơm Nhiệt Độ Cao

Nâng cao tuổi thọ thiết bị bằng việc tuân thủ nghiêm ngặt quy trình kỹ thuật:

Trước khi vận hành

• Chạy rà và sấy bơm (Warm-up): Đối với môi chất nhiệt độ cao, phải cho môi chất nóng tuần hoàn từ từ qua thân bơm để nâng nhiệt đều, tránh hiện tượng sốc nhiệt (thermal shock) làm nứt vỏ hoặc kẹt phớt.

• Kiểm tra chiều quay & Khớp nối: Đảm bảo căn chỉnh đồng trục (alignment) giữa motor và đầu bơm thật chính xác vì sự giãn nở nhiệt có thể làm lệch trục.

• Mồi bơm: Không bao giờ được phép chạy khô (dry running) trừ khi dòng bơm đó được thiết kế chuyên dụng cho phép.

Trong quá trình vận hành

• Giám sát liên tục các thông số: Theo dõi biến thiên của lưu lượng bơm, áp suất xả, nhiệt độ ổ trục, dòng điện motor và độ rung ồn.

• Dấu hiệu bất thường: Nếu phát hiện tiếng nổ lốp đốp trong buồng bơm (dấu hiệu xâm thực) hoặc rò rỉ tại phớt cơ khí, cần dừng máy để kiểm tra ngay.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Bơm chịu nhiệt độ cao là gì?

Là dòng máy bơm được thiết kế đồng bộ từ thân vỏ, cánh bơm, phớt làm kín đến hệ thống làm mát nhằm vận chuyển an toàn các chất lỏng có nhiệt độ cao hơn điều kiện tiêu chuẩn.

2. Bơm chịu nhiệt độ cao tối đa bao nhiêu °C?

Không có giới hạn chung. Tùy thuộc vào model: dòng bơm hóa chất/nước nóng phổ biến ở 120°C, dòng bơm bánh răng chịu nhiệt chuyên dụng chịu được mốc 240°C, và một số dòng thiết kế riêng biệt có thể đạt dải nhiệt cao hơn.

3. Bơm nước nóng và bơm dầu nóng có dùng chung được không?

Không nên dùng chung. Nước nóng ở nhiệt độ cao sinh ra áp suất hơi lớn và độ nhớt rất thấp, đòi hỏi chỉ số NPSH chuẩn. Dầu truyền nhiệt ở nhiệt độ cao có tính thẩm thấu mạnh và nhiệt độ bốc cháy riêng, yêu cầu dòng phớt và vật liệu làm kín khác biệt hoàn toàn.

4. Bơm bánh răng có phù hợp với chất lỏng nhiệt độ cao không?

Rất phù hợp, đặc biệt đối với các chất lỏng nóng có độ nhớt từ trung bình đến rất cao như dầu tải nhiệt, keo, nhựa đường hay polymer.

5. Cần cung cấp thông tin gì cho nhà cung cấp để nhận báo giá chuẩn?

Bạn cần cung cấp tối thiểu: Tên môi chất + Nhiệt độ làm việc tối đa + Lưu lượng bơm cần thiết + Cột áp bơm (hoặc áp suất xả) + Độ nhớt + Kích thước đường ống hút/xả.

Chọn Bơm Chịu Nhiệt Độ Cao Phù Hợp

Việc lựa chọn thành công một hệ thống bơm chịu nhiệt độ cao không bao giờ chỉ dừng lại ở câu hỏi đơn lập "Bơm này chịu được bao nhiêu độ?". Một giải pháp tối ưu bắt buộc phải là sự kết hợp chuẩn xác giữa: Môi chất + Nhiệt độ làm việc + Lưu lượng + Cột áp + Độ nhớt + Vật liệu & Phớt tương thích.

Việc đầu tư đúng dòng bơm ngay từ giai đoạn thiết kế giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí dừng máy, bảo vệ an toàn cho công nhân và duy trì hiệu suất vận hành ổn định cho toàn bộ nhà máy.
