Các Loại Valve Công Nghiệp: Kiến Thức Chuyên Sâu, Phân Loại Và Hướng Dẫn Chọn Mua

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc chọn sai thiết bị điều khiển dòng chảy có thể gây ra những hậu quả nghiêm trọng. Một chiếc van cổng dùng sai vị trí điều tiết sẽ nhanh chóng bị mài mòn đĩa van; một van một chiều lắp ngược hướng có thể dẫn đến hiện tượng búa nước làm nứt vỡ toàn bộ cụm trạm bơm. Rủi ro dừng dây chuyền, thất thoát áp suất và chi phí bảo trì tăng vọt thường không xuất phát từ chất lượng linh kiện, mà bắt nguồn từ việc thiếu hiểu biết toàn diện về các loại valve công nghiệp ngay từ khâu hoạch định ban đầu.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu từ các chuyên gia ngành cơ lưu chất: phân tích định nghĩa, nguyên lý vận hành, so sánh chi tiết 10 chủng loại van phổ biến, cùng quy trình 8 bước giúp bạn chọn mua chuẩn xác cho từng hệ thống trong các loại valve công nghiệp

KIẾN THỨC NỀN VỀ VALVE CÔNG NGHIỆP

Valve công nghiệp là gì?

Valve công nghiệp (industrial valve / van công nghiệp) là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm mục đích đóng, mở, điều tiết lưu lượng, kiểm soát áp suất, chuyển hướng hoặc ngăn chặn hoàn toàn dòng chảy của chất lỏng, khí nén, hơi nóng và các môi chất hóa chất. Tùy thuộc vào quy mô và mức độ tự động hóa, van có thể được vận hành cơ học bằng tay (tay gạt, tay quay, hộp số) hoặc điều khiển tự động thông qua bộ truyền động điện (electric actuator), khí nén (pneumatic actuator), thủy lực hoặc cơ chế tự kích hoạt theo chênh áp.

Mỗi dòng van được thiết kế cấu trúc cơ học riêng biệt để đảm nhận những nhiệm vụ kỹ thuật chuyên biệt trong hệ thống:

• Van cổng (Gate Valve): Phục vụ nhiệm vụ đóng/mở cô lập tuyến ống.

• Van cầu (Globe Valve): Tối ưu cho nhiệm vụ điều tiết lưu lượng liên tục.

• Van bi (Ball Valve): Đóng mở nhanh với độ kín vượt trội.

• Van bướm (Butterfly Valve): Kết cấu gọn nhẹ, phù hợp cho các đường ống đường kính lớn.

• Van một chiều (Check Valve): Tự động bảo vệ hệ thống, chống dòng chảy ngược.

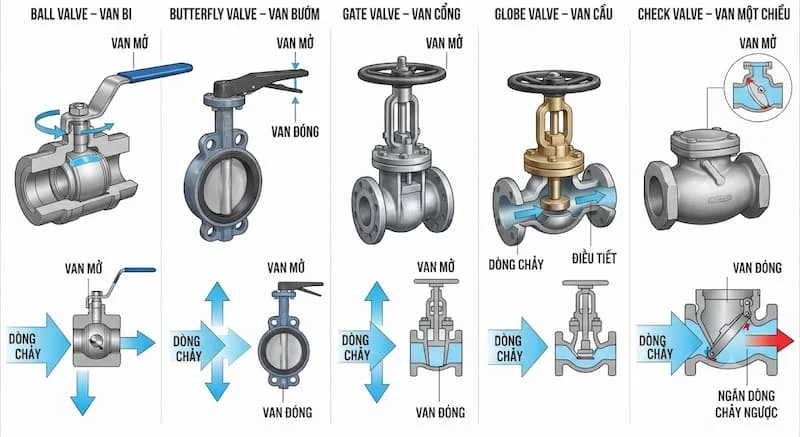

Các loại valve công nghiệp hoạt động theo nguyên lý nào?

Về bản chất thủy lực, mọi dòng van công nghiệp đều vận hành dựa trên cơ chế tác động trực tiếp lên tiết diện dòng chảy. Lưu chất đi từ nguồn cấp, chui qua thân valve (valve body), gặp bộ phận đóng/mở (đĩa, bi, màng hoặc pít-tông) và thoát ra cửa xả. Khi người vận hành hoặc bộ truyền động thay đổi vị trí của bộ phận đóng/mở, dòng chảy sẽ rơi vào một trong các trạng thái: mở hoàn toàn, bị giới hạn lưu lượng, đóng kín tuyệt đối, hoặc tự động ngắt khi phát hiện dòng chảy ngược.

Hai nhóm chuyển động cơ bản của valve công nghiệp

Dựa trên hành trình chuyển động của bộ phận đóng/mở so với hướng dòng chảy, thiết bị được chia làm 2 nhóm chính:

• Chuyển động tịnh tiến (Linear Motion): Bộ phận đóng/mở di chuyển theo một đường thẳng vuông góc hoặc song song với hướng dòng chảy.

  • Đại diện: Van cổng (Gate), van cầu (Globe), van màng (Diaphragm), van kim (Needle).

  • Đặc điểm: Thường đòi hỏi hành trình quay vô-lăng nhiều vòng, cho khả năng đóng mở êm hoặc điều tiết chính xác, giảm thiểu hiện tượng va đập thủy lực.

• Chuyển động quay (Rotary Motion): Bộ phận đóng/mở quay quanh một trục cố định (thường là hành trình góc 90 độ - Quarter-turn).

  • Đại diện: Van bi (Ball), van bướm (Butterfly), van nút (Plug).

  • Đặc điểm: Thao tác đóng/mở cực nhanh, kết cấu nhỏ gọn, dễ dàng tích hợp các bộ truyền động tự động hóa.

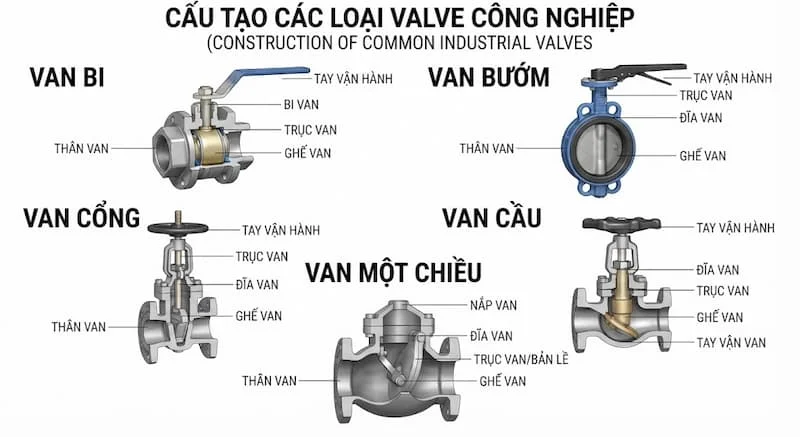

PHÂN TÍCH CHUYÊN SÂU CÁC LOẠI VALVE CÔNG NGHIỆP

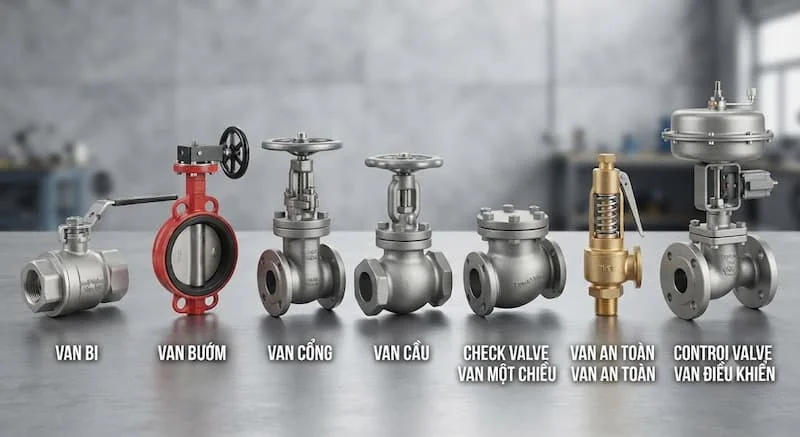

Các loại valve công nghiệp phổ biến hiện nay

Dưới đây là phân tích chi tiết về cấu tạo, ưu nhược điểm kỹ thuật và phạm vi ứng dụng của 10 dòng van công nghiệp xương sống trên thị trường:

1. Van bi – Ball Valve

• Đặc điểm cơ khí: Sử dụng một viên bi kim loại được khoét rỗng lỗ xuyên tâm. Khi lỗ xỏ song song với thân van, lưu chất đi qua hoàn toàn; khi xoay góc 90 độ, mặt đặc của bi sẽ chặn đứng dòng chảy.

• Ưu điểm: Khả năng làm kín tuyệt vời, đóng mở tức thì, tổn thất áp suất cực thấp khi mở hoàn toàn.

• Ứng dụng: Rất phổ biến trong đường ống cấp nước, khí nén, dầu nổ, hóa chất và các hệ thống tự động hóa nhà máy.

2. Van bướm – Butterfly Valve

• Đặc điểm cơ khí: Cơ cấu đóng mở là một đĩa kim loại dạng cánh bướm nằm ngay chính giữa thân van, xoay quanh trục cố định.

• Ưu điểm: Kết cấu siêu mỏng, trọng lượng nhẹ hơn rất nhiều so với van cổng cùng kích thước, chi phí đầu tư tối ưu cho đường ống kích thước lớn (từ DN50 đến DN2000+).

• Ứng dụng: Hệ thống phân phối nước sạch, HVAC, xử lý nước thải, trạm bơm PCCC.

3. Van cổng – Gate Valve

• Đặc điểm cơ khí: Cửa van (cánh cổng) di chuyển tịnh tiến lên xuống vuông góc với hướng dòng chảy nhờ trục ren nâng hạ.

• Ưu điểm: Khi mở hoàn toàn, cánh van rút trọn vẹn lên khỏi lòng ống, tạo ra đường dòng thẳng tắp, không gây cản trở dòng chảy và không gây sụt áp.

• Nhược điểm & Lưu ý: Chỉ dùng cho nhiệm vụ đóng/mở cô lập (On/Off). Tuyệt đối không dùng để điều tiết vì áp lực dòng chảy sẽ làm xói mòn cánh van và gây rung giật rách phớt.

• Ứng dụng: Tuyến ống cấp nước thô, mạng lưới phân phối dầu khí, hệ thống hơi nước nhiệt độ cao.

4. Van cầu – Globe Valve

• Đặc điểm cơ khí: Thân van có dạng hình cầu chia làm hai nửa, đĩa van di chuyển nâng/hạ song song với hướng vách ngăn dòng chảy.

• Ưu điểm: Là chuẩn mực cho nhiệm vụ điều tiết (throttling) và kiểm soát lưu lượng tinh chỉnh. Độ bền bề mặt làm kín rất cao khi vận hành ở trạng thái mở một phần.

• Nhược điểm: Dòng chảy bị đổi hướng liên tục bên trong buồng van, dẫn đến tổn thất áp suất (sụt áp) lớn hơn so với van bi hay van cổng.

• Ứng dụng: Đường ống hơi nóng (boiler/steam), nước nóng công nghiệp, hệ thống dầu truyền nhiệt.

5. Van một chiều – Check Valve (Non-return Valve)

• Đặc điểm cơ khí: Vận hành hoàn toàn tự động dựa trên lực đẩy dòng chảy và lực hấp dẫn hoặc lực lò xo đối kháng. Cho phép lưu chất đi qua theo một chiều duy nhất và tự đóng lại nếu dòng chảy có xu hướng dội ngược.

• Các chủng loại phổ biến:

  • Swing Check Valve: Van một chiều lá lật, đóng mở nhờ đĩa van lật quanh chốt.

  • Wafer Check Valve: Van một chiều đĩa kẹp siêu mỏng, tối ưu không gian.

  • Spring Check Valve / Lift Check: Van một chiều lò xo / dạng nâng piston, phản ứng ngắt cực nhanh.

  • Ball Check Valve: Van một chiều dạng bi trượt, phổ biến trong môi trường nước thải.

• Ứng dụng: Bắt buộc lắp đặt tại đầu ra trạm bơm để ngăn hiện tượng búa nước (water hammer) phá hủy thiết bị.

6. Van màng – Diaphragm Valve

• Đặc điểm cơ khí: Sử dụng một màng đàn hồi (cao su hoặc Fluoropolymer như PTFE) liên kết với chốt đè. Khi hạ chốt, màng cao su ép chặt xuống gờ thân van để ngắt dòng.

• Ưu điểm: Màng ngăn cách hoàn toàn lưu chất với các chi tiết cơ khí truyền động bên trên, chống ăn mòn và bám bẩn tuyệt đối.

• Ứng dụng: Ngành công nghiệp hóa chất ăn mòn cao, sản xuất dược phẩm, thực phẩm, đồ uống, xử lý nước siêu tinh khiết.

7. Van kim – Needle Valve

• Đặc điểm cơ khí: Đĩa van là một mũi kim nhọn hình nón khớp hoàn hảo với đế van. Trục van sử dụng bước ren siêu mịn.

• Ưu điểm: Cho khả năng tinh chỉnh lưu lượng ở mức cực nhỏ với độ chính xác tuyệt đối.

• Ứng dụng: Hệ thống đo lường (instrumentation), đường ống lấy mẫu thử nghiệm, các tuyến khí nén áp suất cao.

8. Van giảm áp – Pressure Reducing Valve (PRV)

• Đặc điểm cơ khí: Van tự động điều tiết dựa trên cơ chế phản hồi áp suất hạ lưu qua màng van hoặc piston pilot, tự động khép nhỏ diện tích xả khi áp suất đầu ra tăng vượt ngưỡng.

• Nhiệm vụ: Giảm mức áp suất cao ở đầu vào và duy trì ổn định một mức áp suất hạ lưu thấp hơn theo đúng giá trị cài đặt.

• Ứng dụng: Tòa nhà cao tầng (giảm áp cho các tầng thấp), mạng lưới phân phối nước đô thị, đường ống hơi nóng.

9. Van an toàn – Safety Valve / Relief Valve

• Đặc điểm cơ khí: Giữ trạng thái đóng nhờ lực nén của lò xo. Khi áp suất hệ thống vượt quá giá trị cài đặt (Set Pressure), lực lưu chất sẽ thắng lực nén lò xo và đẩy van xả gấp lưu chất ra ngoài.

• Phân biệt kỹ thuật:

  • Safety Valve (Van an toàn): Mở ra cực nhanh (pop action), chuyên dùng cho môi chất nén được như Khí, Hơi (Steam/Air).

  • Relief Valve (Van xả áp): Mở ra tỷ lệ thuận với mức quá áp, chuyên dùng cho môi chất không nén được như Nước, Dầu (Liquid).

• Ứng dụng: Bảo vệ lò hơi, bình tích khí, đường ống chịu áp lực khỏi rủi ro nổ thiết bị.

10. Van điều khiển – Control Valve

• Đặc điểm cơ khí: Nhóm van tích hợp bộ truyền động thông minh (Actuator) nhận tín hiệu điều khiển tiêu chuẩn (4-20mA, Modbus, Khí nén 3-15 psi) từ hệ thống PLC/SCADA để điều chỉnh góc mở tự động theo thời gian thực.

• Cấu hình phổ biến: Control Globe Valve, Control Ball Valve, Control Butterfly Valve.

• Ứng dụng: Các dây chuyền sản xuất tự động hóa, nhà máy hóa chất, lọc hóa dầu, hệ thống HVAC thông minh.

Bảng so sánh các loại valve công nghiệp

Góc nhìn chuyên gia: Đừng tìm "Van tốt nhất", hãy tìm "Van phù hợp nhất"

Trong thực tế tư vấn thiết kế M&E, không tồn tại khái niệm một loại valve tốt nhất cho mọi công trình. Một chiếc van bi bằng inox 316 đắt tiền vẫn có thể phá hủy hệ thống nếu đem lắp làm van giảm áp cho tuyến nước nóng sinh hoạt. Quyết định đúng đắn luôn dựa trên sự phù hợp tuyệt đối giữa đặc tính thiết bị và yêu cầu kỹ thuật của bài toán vận hành.

Phân loại valve công nghiệp theo vật liệu, kết nối và cách vận hành

Để tối ưu hóa chiều sâu hồ sơ bóc tách khối lượng, các loại valve công nghiệp còn được phân nhóm theo 3 tiêu chuẩn vật lý:

1. Theo vật liệu chế tạo thân van (Body Materials)

• Gang (Cast Iron / Ductile Iron): Chi phí tối ưu, chịu lực tốt, ứng dụng phổ biến cho nước sạch, PCCC, HVAC.

• Thép Carbon (WCB / A216): Chịu nhiệt độ và áp suất rất cao, dùng cho hệ thống hơi nóng, dầu khí công nghiệp.

• Inox 304 / Inox 316 (CF8 / CF8M): Chống ăn mòn hóa học vượt trội, chịu nhiệt, tiêu chuẩn vệ sinh cao.

• Đồng (Bronze / Brass): Kích thước nhỏ (DN15 - DN50), chống ăn mòn nước biển, phổ biến trong dân dụng.

• Nhựa (PVC, CPVC, PPR, PVDF): Dùng cho hóa chất ăn mòn mạnh, axit, kiềm, môi trường xử lý nước thải.

2. Theo kiểu kết nối đường ống (End Connections)

• Nối ren (Threaded - NPT / BS21): Dùng cho kích thước nhỏ (thường nhỏ hơn hoặc bằng DN50), thi công nhanh.

• Nối mặt bích (Flanged - JIS 10K/16K, BS PN10/PN16, ANSI Class 150/300): Dùng cho đường ống trung bình đến lớn, dễ tháo lắp bảo trì.

• Dạng kẹp (Wafer / Lug): Tối ưu không gian, mỏng, kẹp trực tiếp giữa hai mặt bích đường ống.

• Hàn (Socket Weld / Butt Weld): Đảm bảo độ kín tuyệt đối không rò rỉ, dùng cho đường ống áp suất và nhiệt độ cực cao.

3. Theo phương thức vận hành (Actuation)

• Vận hành thủ công (Manual Valves): Sử dụng tay gạt (Lever), tay quay (Handwheel) hoặc hộp số vô-lăng (Gearbox).

• Vận hành bằng điện (Electric Actuated Valves): Sử dụng mô-tơ điện 220V/380V/24V điều khiển On-Off hoặc tuyến tính.

• Vận hành khí nén (Pneumatic Actuated Valves): Sử dụng áp lực khí nén (4-8 bar) đóng mở siêu nhanh, an toàn chống cháy nổ.

MÔI TRƯỜNG ỨNG DỤNG THỰC TẾ & SAI LẦM CẦN TRÁNH

Các loại valve công nghiệp được ứng dụng ở đâu?

Khảo sát thực tế tại các công trình cho thấy sự phân bổ các loại valve công nghiệp theo từng hệ thống hạ tầng:

• Hệ thống cấp thoát nước đô thị & Tòa nhà: Ưu tiên van cổng (cô lập tuyến), van bướm (trạm phân phối), van bi (nhánh nhỏ), van một chiều (chống búa nước) và van giảm áp (chia vùng áp lực tầng).

• Hệ thống HVAC & Chilled Water: Sử dụng van bướm điều khiển, van cân bằng, van bi và van điều khiển tuyến tính để duy trì lưu lượng nước lạnh chính xác cho các dàn AHU/FCU.

• Hệ thống Phòng cháy chữa cháy (PCCC): Sử dụng van cổng tín hiệu điện, van bướm tín hiệu điện, van báo động (Alarm valve), van xả tràn (Deluge valve) và van một chiều đạt chuẩn UL/FM.

• Nhà máy Xử lý nước thải: Sử dụng van cổng dao (Knife gate valve - cắt cặn xơ), van bướm thân bọc cao su, van màng và van bi nhựa chịu hóa chất.

• Ngành Dầu khí, Lọc hóa dầu & Công nghiệp nặng: Đòi hỏi các dòng van bi đúc áp lực cao (Class 600 - 2500), van cổng thép WCB, van cầu chịu nhiệt và van an toàn đạt tiêu chuẩn API 6D / API 526.

Những sai lầm thường gặp khi chọn valve công nghiệp

1. Chỉ chọn valve theo kích thước đường ống (DN): Chọn van bướm DN100 chỉ vì đường ống hiện tại là DN100 mà bỏ qua lưu lượng thực tế, khiến van vận hành ở góc mở quá nhỏ gây xâm thực (cavitation).

2. Lựa chọn thiết bị dựa trên giá rẻ nhất: Mua van thân gang đĩa mạ crôm lắp cho môi trường nước biển để tiết kiệm chi phí, dẫn đến rò rỉ và hỏng toàn bộ van chỉ sau vài tháng vận hành.

3. Cố tình dùng van cổng để điều tiết lưu lượng liên tục: Khi mở hé van cổng, vận tốc dòng lưu chất tăng cao sẽ tạo xoáy xói mòn chân cánh van, gây kẹt van và hỏng bề mặt làm kín.

4. Lắp đặt van một chiều sai hướng dòng chảy: Lắp ngược chiều van một chiều khiến bơm bị quá áp cháy động cơ hoặc ngắt toàn bộ tuyến lưu thông.

5. Bỏ qua thông số áp suất làm việc và nhiệt độ đỉnh: Dùng van bi gioăng PTFE tiêu chuẩn (chịu tối đa 180°C) lắp cho đường hơi nóng 250°C làm nhão và nóng chảy hoàn toàn bộ phận làm kín.

HƯỚNG DẪN KỸ THUẬT & CHECKLIST MUA HÀNG

Cách chọn đúng valve công nghiệp theo 8 bước

Để loại bỏ hoàn toàn các rủi ro kỹ thuật, kỹ sư vận hành và chuyên viên thu mua nên tuân thủ quy trình 8 bước chuẩn hóa:

• Bước 1 – Xác định rõ chức năng: Bạn cần van để Đóng/Mở cô lập, Điều tiết lưu lượng, Chống chảy ngược, Giảm áp, Xả áp an toàn hay Điều khiển tự động?

• Bước 2 – Xác định chi tiết môi chất: Lưu chất là Nước sạch, Nước thải, Khí nén, Hơi nóng (Steam), Dầu truyền nhiệt hay Hóa chất ăn mòn?

• Bước 3 – Xác định kích thước danh nghĩa (DN): Tính toán đường kính DN và tiêu chuẩn kết nối thực tế của đường ống.

• Bước 4 – Xác định áp suất làm việc: Áp suất vận hành thực tế và áp suất thiết kế tối đa để chọn cấp áp suất (PN10, PN16, Class 150...).

• Bước 5 – Xác định nhiệt độ làm việc: Nhiệt độ thấp nhất và cao nhất của lưu chất để chọn vật liệu gioăng (EPDM, NBR, Viton, PTFE).

• Bước 6 – Chọn vật liệu thân và đĩa van: Lựa chọn giữa Gang, Thép, Inox 304/316 hay Nhựa dựa trên tính chất hóa lý của môi chất.

• Bước 7 – Lựa chọn phương thức vận hành: Cần thao tác Tay gạt, Hộp số vô-lăng, Mô-tơ điện hay Bộ truyền động khí nén?

• Bước 8 – Kiểm tra tiêu chuẩn kỹ thuật & Tài liệu: Đối chiếu Catalogue, Datasheet, bản vẽ CAD và các chứng chỉ CO/CQ, tiêu chuẩn PCCC/BS/JIS/ANSI.

Checklist nhanh trước khi đặt mua valve công nghiệp

Bạn có thể lưu lại bảng thông số này để điền chi tiết và gửi trực tiếp cho nhà cung cấp nhằm nhận báo giá chính xác nhất:

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Có những loại valve công nghiệp nào phổ biến nhất hiện nay?

Các loại valve công nghiệp phổ biến nhất gồm: van bi (Ball valve), van bướm (Butterfly valve), van cổng (Gate valve), van cầu (Globe valve) và van một chiều (Check valve). Đối với các nhiệm vụ đặc thù, hệ thống sẽ sử dụng van màng, van kim, van giảm áp, van an toàn và van điều khiển tự động.

2. Van bi và van bướm khác nhau như thế nào?

Dù đều thuộc nhóm van quay 90 độ đóng mở nhanh, van bi sử dụng một viên bi đục lỗ trượt bên trong lòng van cho độ kín tuyệt đối và chịu áp lực cao; trong khi van bướm sử dụng một đĩa mỏng xoay quanh trục, giúp tiết kiệm không gian và chi phí cho các đường ống cỡ lớn từ DN50 trở lên.

3. Có nên dùng van cổng để điều tiết lưu lượng không?

Tuyệt đối không. Van cổng được thiết kế chuyên biệt cho chức năng đóng/mở hoàn toàn (On/Off). Nếu dùng để điều tiết, đĩa van sẽ bị xoáy xói mòn, gây rung giật đường ống và làm hỏng khả năng làm kín. Rút kinh nghiệm bằng việc chuyển sang sử dụng van cầu hoặc van điều khiển chuyên dụng cho nhiệm vụ này.

4. Loại valve nào có chức năng tự động chống dòng chảy ngược?

Van một chiều (Check Valve / Non-return Valve) là dòng van duy nhất có khả năng tự động đóng cửa van dựa trên áp lực dòng chảy ngược, bảo vệ máy bơm và hệ thống khỏi hiện tượng búa nước nguy hiểm.

5. Làm thế nào để mua đúng valve công nghiệp chính hãng, chuẩn kỹ thuật?

Bạn nên xác định đầy đủ 8 bước thông số (Chức năng, Môi chất, DN, Áp suất, Nhiệt độ, Vật liệu, Kết nối, Vận hành), đối chiếu kỹ catalogue/datasheet của nhà sản xuất và yêu cầu đại lý phân phối cung cấp đầy đủ chứng chỉ xuất xứ CO và chứng nhận chất lượng CQ.

KẾT LUẬN & LIÊN HỆ TƯ VẤN

Tối ưu hóa hệ thống đường ống công nghiệp chưa bao giờ là bài toán đơn giản nếu thiếu đi sự hiểu biết toàn diện về các loại valve công nghiệp. Chọn đúng thiết bị ngay từ đầu không chỉ giúp quy trình vận hành diễn ra an toàn, ổn định mà còn tiết kiệm hàng trăm triệu đồng chi phí năng lượng và bảo trì thay thế trong suốt vòng đời dự án.

Nhớ kỹ quy tắc vàng chọn van: Đúng chức năng -> Đúng môi chất -> Đúng kích thước DN -> Đúng áp suất & nhiệt độ -> Đúng vật liệu & phương thức vận hành.

BẠN ĐANG TÌM KIẾM GIẢI PHÁP VALVE CÔNG NGHIỆP CHO DỰ ÁN?

Đừng ngần ngại để lại thông tin hoặc liên hệ trực tiếp với đội ngũ kỹ sư ứng dụng của chúng tôi! Hãy cung cấp: Tên môi chất, Kích thước DN, Áp suất làm việc, Nhiệt độ và Mục đích sử dụng, chúng tôi sẽ giúp bạn tính toán kỹ thuật, tra cứu catalogue và gửi báo giá cạnh tranh nhất cho các dòng van công nghiệp chính hãng đối với các loại valve công nghiệp.
