Stainless Steel Pressure Relief Valves: Hướng Dẫn Kỹ Thuật, Phân Loại Và Lựa Chọn Đúng Chuẩn

Trong quá trình thiết kế và vận hành hệ thống đường ống, áp lực vượt quá giới hạn thiết kế là rủi ro hàng đầu dẫn đến nứt vỡ đường ống, hỏng hóc thiết bị đắt tiền và gây tai nạn lao động nghiêm trọng. Việc trang bị các thiết bị bảo vệ quá áp đáng tin cậy như stainless steel pressure relief valves inox (van an toàn inox / van xả áp thép không gỉ) là yêu cầu bắt buộc đối với mọi công trình xử lý chất lỏng, khí và hơi.

Bài viết này cung cấp góc nhìn toàn diện từ các chuyên gia kỹ thuật: định nghĩa chuẩn, nguyên lý vận hành, so sánh vật liệu inox (SS304, SS316, SS316L), cùng bảng kiểm tra 8 bước lựa chọn chính xác thiết bị cho hệ thống của bạn.

Stainless steel pressure relief valves Là Gì?

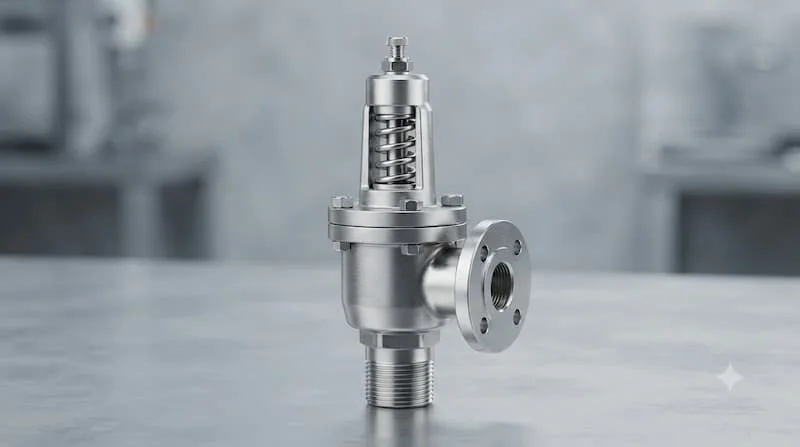

Van xả áp inox là thiết bị bảo vệ áp suất tự động có các bộ phận chịu lực bằng thép không gỉ, tự động mở hoặc xả bớt lưu chất khi áp suất hệ thống đạt đến mức áp suất cài đặt trước.

Để hiểu rõ định nghĩa kỹ thuật này, cần làm rõ các khái niệm cốt lõi:

• Thép không gỉ (Inox): Vật liệu chế tạo phần thân và các bộ phận tiếp xúc lưu chất, mang lại khả năng chống ăn mòn, chịu nhiệt và chống bám bẩn vượt trội.

• Chức năng xả áp: Bảo vệ quá áp cho hệ thống bằng cách xả lưu chất ra ngoài khi xảy ra sự cố tăng áp.

• Áp suất cài đặt (Set pressure): Mức áp suất được thiết lập trước mà tại đó van bắt đầu mở để xả áp.

• Khả năng xả áp (Relief capacity): Lưu lượng lưu chất tối đa mà van có thể xả qua trong một đơn vị thời gian để hạ áp.

• Cơ chế đóng lại (Reseating): Van tự động khép kín lại khi điều kiện áp suất trở về mức an toàn.

Không phải tất cả stainless steel pressure relief valves đều có cấu tạo giống nhau. Các tiêu chuẩn kỹ thuật phân loại thiết bị này thành nhiều cấu hình thiết kế khác nhau như: dạng tải lò xo, dạng điều khiển bằng van pilot, dạng màng hay dạng vi sinh (hygienic).

Nguyên Lý Hoạt Động Của stainless steel pressure relief valves

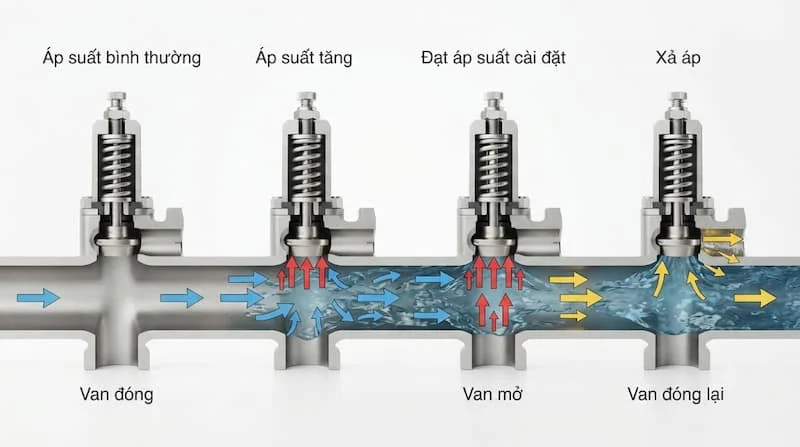

Cơ chế vận hành của stainless steel pressure relief valves diễn ra theo một chu trình khép kín tự động:

Áp suất bình thường $\rightarrow$ Áp suất tăng $\rightarrow$ Đạt áp suất cài đặt $\rightarrow$ Van mở $\rightarrow$ Lưu chất được xả $\rightarrow$ Áp suất giảm $\rightarrow$ Van đóng lại.

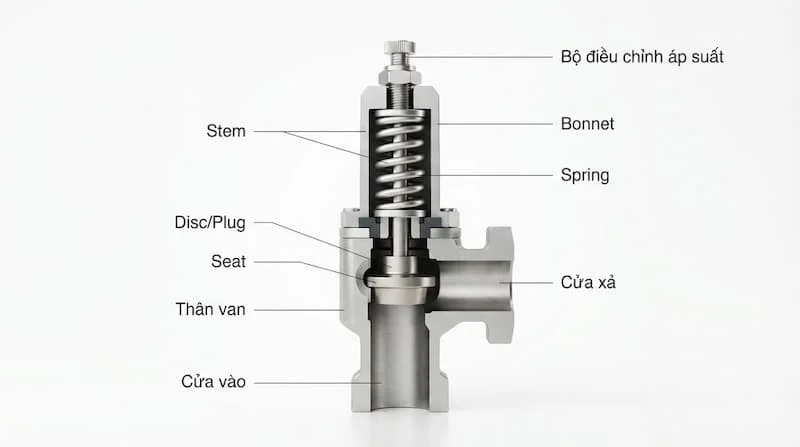

Cấu tạo cơ bản

Tùy thuộc vào từng dòng sản phẩm, một stainless steel pressure relief valves thường bao gồm các bộ phận chính:

• Thân van inox & Nắp van: Chịu lực và bảo vệ cơ cấu bên trong.

• Lò xo: Tạo lực nén đối kháng để giữ van đóng.

• Đĩa van & Đế van & Vòi phun: Bộ phận trực tiếp đóng/mở và định hình dòng xả.

• Cơ cấu điều chỉnh: Tinh chỉnh lực nén lò xo để đặt mức áp suất cài đặt.

• Cửa vào / Cửa ra: Kết nối vào hệ thống đường ống.

• Ống xếp hoặc Hệ thống Pilot (Tùy chọn): Dùng để triệt tiêu ảnh hưởng của áp suất lưng hoặc điều khiển đóng mở chính xác.

Nguyên lý cân bằng lực

Ở trạng thái bình thường, lực nén của lò xo tác dụng lên đĩa van lớn hơn lực đẩy của áp suất lưu chất, giữ cho van đóng kín tuyệt đối. Khi áp suất hệ thống tăng lên và đạt đến mức áp suất cài đặt, lực đẩy lưu chất đủ lớn để thắng lực lò xo, đẩy đĩa van nâng lên và xả lưu chất ra ngoài. Khi áp suất giảm về mức phù hợp, lò xo đẩy đĩa van trở lại đế van để khép kín hệ thống.

Lưu ý kỹ thuật: Cần phân biệt rõ giữa Áp suất cài đặt (mức áp suất van bắt đầu mở xả) và Áp suất vận hành (mức áp suất làm việc bình thường của hệ thống). Tránh hiểu nhầm rằng van phải liên tục xả trong quá trình vận hành bình thường.

Phân Loại stainless steel pressure relief valves

Dựa trên cấu tạo và nguyên lý điều khiển, stainless steel pressure relief valves được chia làm 4 nhóm chính:

1. Van xả áp tải lò xo

Đây là cấu tạo phổ biến nhất trong công nghiệp. Lực giữ van đóng được cung cấp trực tiếp bởi lò xo kim loại. Người vận hành có thể điều chỉnh áp suất bằng cơ cấu vặn lò xo. Dòng van này có kết cấu đơn giản, độ bền cao, phù hợp cho nhiều hệ thống đường ống công nghiệp.

2. Van xả áp điều khiển bằng Pilot

Thay vì dùng lò xo lớn trực tiếp nén đĩa van, loại van này sử dụng một van pilot nhỏ để điều khiển quá trình xả áp. Cấu tạo và yêu cầu lựa chọn của dòng van này phức tạp hơn, phù hợp cho một số hệ thống áp suất cao hoặc yêu cầu kiểm soát đặc biệt.

3. Van xả áp vi sinh (Sanitary)

Được thiết kế chuyên biệt cho các ngành yêu cầu độ sạch cao như:

• Thực phẩm & Đồ uống

• Sản xuất sữa

• Dược phẩm

• Công nghệ sinh học

• Chế biến vi sinh

Các sản phẩm van vi sinh hiện có nhiều cấu hình vật liệu như inox 304 hoặc 316L, kết nối dạng kẹp vi sinh (Tri-clamp), hàn, bích hoặc ren.

4. Van xả áp dạng màng

Sử dụng một màng đàn hồi để tách một số bộ phận truyền động khỏi môi chất. Thiết kế này đáp ứng các yêu cầu đặc thù của quy trình, đặc biệt khi xử lý các lưu chất có tính ăn mòn hoặc dễ bám cặn.

Vật Liệu Inox: SS304 vs SS316 vs SS316L

Việc chọn đúng mác thép không gỉ quyết định trực tiếp đến tuổi thọ của van và chi phí đầu tư.

Lưu ý từ chuyên gia: Không nên chọn inox 316L chỉ vì suy nghĩ "316L tốt hơn". Lựa chọn đúng phải căn cứ vào:

• Tính chất hóa học của môi chất

• Nồng độ Clo/Chloride

• Nhiệt độ & Áp suất làm việc

• Các bộ phận tiếp xúc trực tiếp môi chất (wetted components)

• Quy trình vệ sinh hóa chất

• Các chứng nhận kỹ thuật bắt buộc

Các tiêu chuẩn quốc tế cũng phân biệt rõ vật liệu thép không gỉ austenit và yêu cầu lựa chọn vật liệu chuẩn xác theo điều kiện vận hành.

Các Thông Số Kỹ Thuật Cần Kiểm Tra Trước Khi Mua

Để chọn mua đúng stainless steel pressure relief valves, bạn cần kiểm tra chính xác 8 thông số kỹ thuật cốt lõi có giá trị chuyển đổi cao:

• 1. Áp suất cài đặt (Set pressure): Ví dụ 2 bar, 4 bar, 6 bar, 10 bar... Không nên chọn áp suất cài đặt chỉ dựa trên áp suất vận hành bình thường.

• 2. Áp suất tối đa cho phép: Kiểm tra định mức áp suất (pressure rating) của van và toàn hệ thống.

• 3. Dải nhiệt độ: Nhiệt độ ảnh hưởng trực tiếp đến thân van, lò xo, đế van, gioăng làm kín và áp suất định mức.

• 4. Kích thước van: Xác định theo đường kính danh nghĩa như DN15, DN20, DN25, DN50, DN100...

• 5. Kiểu kết nối: Lựa chọn giữa Nối ren, Mặt bích, Hàn đối đầu, Hàn socket hoặc Kẹp vi sinh (Tri-clamp).

• 6. Vật liệu làm kín: Chọn gioăng EPDM, PTFE, FKM/Viton hoặc Silicone.

• 7. Khả năng xả áp: Không chỉ chọn theo kích thước đường ống; cần xem xét kỹ khả năng xả áp yêu cầu của hệ thống.

• 8. Tiêu chuẩn & Chứng nhận: Kiểm tra các tiêu chuẩn như API, ASME, ISO, tiêu chuẩn PED/CE hoặc yêu cầu vệ sinh FDA/vi sinh nếu dùng cho thực phẩm, dược phẩm.

So Sánh stainless steel pressure relief valves Với Van An Toàn

Thuật ngữ kỹ thuật giữa hai loại van này thường bị dùng lẫn lộn. Dưới đây là bảng so sánh giúp làm rõ cách gọi và ứng dụng:

Quan trọng: Không nên chỉ dựa vào tên gọi thương mại. Bạn phải xem xét kỹ bảng dữ liệu kỹ thuật (datasheet), tiêu chuẩn thiết kế và ứng dụng thực tế.

So Sánh stainless steel pressure relief valves Với Van Giảm Áp

Đây là hai khái niệm dễ bị nhầm lẫn khiến người dùng mua sai thiết bị:

• Van xả áp (Pressure Relief Valve): Bảo vệ hệ thống khi áp suất vượt quá giới hạn thiết kế.

  • Cơ chế: "Áp suất quá cao $\rightarrow$ Van mở $\rightarrow$ Xả bớt áp suất ra ngoài."

• Van giảm áp (Pressure Reducing Valve): Duy trì áp suất phía hạ lưu (downstream) ở mức thấp hơn và ổn định.

  • Cơ chế: "Áp suất phía trước cao $\rightarrow$ Van tự điều tiết $\rightarrow$ Áp suất phía sau thấp hơn."

Việc hiểu rõ sự khác biệt này giúp bạn tránh hoàn toàn lỗi mua nhầm hai loại van có chức năng trái ngược nhau.

Ứng Dụng Thực Tế Của stainless steel pressure relief valves

Nhờ độ bền cơ học và khả năng chống ăn mòn tuyệt vời, stainless steel pressure relief valves được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Chế biến hóa chất: Khi môi chất có tính ăn mòn, thép không gỉ là lựa chọn phù hợp tùy thuộc vào tính chất hóa học của dung dịch.

• Thực phẩm & Đồ uống: Ưu tiên thiết kế vi sinh, khả năng làm sạch tốt và sử dụng vật liệu đàn hồi phù hợp.

• Dược phẩm: Yêu cầu cao hơn về vật liệu, độ bóng bề mặt, thiết kế vệ sinh và hồ sơ chứng nhận kỹ thuật.

• Xử lý nước: Sử dụng trong bình chịu áp, máy bơm và hệ thống đường ống tùy theo thiết kế.

• Dầu khí: Các van quy trình có thể yêu cầu tiêu chuẩn API/ASME và quy trình lựa chọn vật liệu nghiêm ngặt.

• Hệ thống quy trình công nghiệp: Lắp đặt tại máy nén khí, lò hơi, bình chịu áp, đường ống quy trình, máy bơm và hệ thống lưu trữ.

Những Sai Lầm Thường Gặp Khi Chọn Van Xả Áp Inox

Tránh 6 sai lầm thực tế sau đây khi tiến hành mua và thiết kế van xả áp inox:

1. Sai lầm 1 - Chọn chỉ theo kích thước đường ống: Van DN50 không đồng nghĩa với việc mọi van DN50 đều có cùng khả năng xả áp.

2. Sai lầm 2 - Chọn áp suất cài đặt bằng áp suất vận hành: Cần xem xét áp suất thiết kế và nguyên lý bảo vệ quá áp của toàn hệ thống.

3. Sai lầm 3 - Chỉ quan tâm đến mác inox SS304/SS316: Cần xem xét toàn bộ các bộ phận tiếp xúc với môi chất (wetted parts) như gioăng, đĩa van, lò xo.

4. Sai lầm 4 - Bỏ qua yếu tố nhiệt độ: Áp suất định mức của van có thể bị giảm khi nhiệt độ vận hành tăng cao.

5. Sai lầm 5 - Không kiểm tra kiểu kết nối: Kết nối ren, mặt bích, hàn hay kẹp vi sinh không thể thay thế tùy ý cho nhau.

6. Sai lầm 6 - Không kiểm tra chứng chỉ kỹ thuật: Đặc biệt quan trọng với bình chịu áp, ngành dược phẩm, thực phẩm, dầu khí và các hệ thống quy trình được kiểm soát nghiêm ngặt.

Hướng Dẫn Kỹ Thuật & Bảng Kiểm Tra

Hướng Dẫn 8 Bước Chọn Mua Van Xả Áp Inox

Sử dụng checklist 8 bước chuẩn hóa sau để chọn mua van xả áp inox chính xác nhất:

• Bước 1 – Xác định môi chất: Nước, Khí nén, Hơi nóng, Khí, Dầu, Hóa chất hay Sản phẩm thực phẩm?

• Bước 2 – Xác định áp suất vận hành: Xác định áp suất bình thường, áp suất vận hành tối đa và áp suất thiết kế.

• Bước 3 – Xác định áp suất cài đặt: Xác định mức bảo vệ áp suất phù hợp với hệ thống.

• Bước 4 – Xác định nhiệt độ: Gồm nhiệt độ bình thường, nhiệt độ tối đa và nhiệt độ tối thiểu.

• Bước 5 – Chọn vật liệu: Lựa chọn mác inox 304, 316, 316L hoặc hợp kim phù hợp.

• Bước 6 – Tính toán khả năng xả áp cần thiết: Đây là bước quan trọng để tránh chọn van quá nhỏ không xả kịp áp suất.

• Bước 7 – Chọn kiểu kết nối: Nối ren, Mặt bích, Hàn hay Kẹp vi sinh.

• Bước 8 – Kiểm tra tiêu chuẩn và tài liệu: Kiểm tra bảng dữ liệu kỹ thuật, chứng chỉ vật liệu, báo cáo thử áp suất cài đặt, thử độ kín đế van và các chứng nhận bắt buộc.

Bảng Kiểm Tra Lắp Đặt Và Bảo Trì

Lắp đặt

• Lắp đúng chiều dòng chảy của hệ thống.

• Kiểm tra kỹ cổng vào và cổng ra của van.

• Đảm bảo đường xả phù hợp, không bị tắc nghẽn.

• Đảm bảo lực tác động từ đường ống không làm ảnh hưởng hay biến dạng thân van.

• Kiểm tra kỹ độ kín của kiểu kết nối.

• Kiểm tra lại thông số áp suất cài đặt trước khi vận hành.

Bảo trì

• Kiểm tra rò rỉ định kỳ.

• Kiểm tra bề mặt đế van.

• Kiểm tra độ đàn hồi của lò xo.

• Kiểm tra dấu hiệu ăn mòn vật liệu.

• Thử nghiệm kiểm tra áp suất cài đặt theo định kỳ.

• Kiểm tra tình trạng đường xả.

Lưu ý quan trọng: Không tự ý thay đổi áp suất cài đặt nếu việc đó làm ảnh hưởng đến yêu cầu thiết kế hoặc chứng nhận an toàn của hệ thống.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Van xả áp inox là gì?

Van xả áp inox là thiết bị an toàn được chế tạo từ các linh kiện thép không gỉ, tự động mở để xả bớt chất lỏng hoặc khí khi áp suất hệ thống vượt quá giới hạn cài đặt, giúp ngăn ngừa sự cố hỏng hóc thiết bị và vỡ đường ống.

2. Inox 316L có tốt hơn 304 cho van xả áp không?

Không phải trong mọi trường hợp. Inox 316L thường được cân nhắc khi môi trường yêu cầu khả năng chống ăn mòn cao hơn hoặc có yêu cầu khắt khe về vi sinh/quy trình, nhưng bạn phải xem xét dựa trên môi chất thực tế và điều kiện vận hành.

3. Làm thế nào để xác định đúng áp suất cài đặt?

Áp suất cài đặt được xác định dựa trên áp suất thiết kế, áp suất vận hành, thiết bị cần bảo vệ và các quy chuẩn kỹ thuật áp dụng; tuyệt đối không chọn đơn giản bằng cách lấy bằng mức áp suất vận hành.

4. Van xả áp inox có những kiểu kết nối nào?

Tùy thuộc vào từng dòng sản phẩm, van có thể có kết nối dạng nối ren, mặt bích, hàn hoặc kẹp vi sinh.

5. Bao lâu thì nên kiểm định van xả áp một lần?

Không có một khoảng thời gian cố định áp dụng cho mọi hệ thống. Chu kỳ kiểm định phụ thuộc vào loại dịch vụ, tiêu chuẩn áp dụng, mức độ quan trọng của hệ thống, hướng dẫn của nhà sản xuất và quy định của đơn vị vận hành.

Kết Luận

Một sản phẩm stainless steel pressure relief valves cần được lựa chọn dựa trên toàn bộ điều kiện vận hành thực tế—bao gồm vật liệu, áp suất cài đặt, nhiệt độ, khả năng xả áp và kiểu kết nối—thay vì chỉ chọn đơn thuần theo kích thước van hay mác inox. Chọn đúng thiết bị là yếu tố cốt lõi để đảm bảo hệ thống vận hành an toàn và bền bỉ.
