Búp Bê Máy Bơm Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Hiện tượng máy bơm chạy liên tục nhưng không lên nước, bị tụt nước mồi hay phải tốn thời gian mồi lại nước mỗi lần sử dụng là những sự cố rất phổ biến. Nguyên nhân phần lớn không nằm ở bản thân máy bơm mà bắt nguồn từ một phụ kiện nhỏ ở đầu đường ống hút: Water Pump Doll.

Đóng vai trò như một "trợ thủ" đắc lực duy trì áp suất và chống tụt nước, Water Pump Doll ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống cấp nước. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý làm việc đến tiêu chuẩn chọn mua búp bê bơm nước chuẩn kỹ thuật nhất.

Búp Bê Máy Bơm Nước Là Gì?

Water Pump Doll là thiết bị được lắp ở cuối đường ống hút của máy bơm, có nhiệm vụ cho nước đi vào đường ống và hạn chế nước chảy ngược khi máy bơm dừng. Một số loại búp bê được tích hợp thêm rọ lọc để hạn chế cặn và tạp chất đi vào hệ thống.

Trong thực tế thi công ngành nước, phụ kiện này còn được gọi bằng nhiều tên gọi quen thuộc khác như van búp bê, van chân, rọ hút máy bơm hay foot valve.

Sở dĩ thiết bị này đóng vai trò sống còn cho quá trình mồi nước là vì đa số các dòng máy bơm ly tâm thông thường không thể tự hút không khí. Nếu không có Water Pump Doll giữ lại cột nước trong đường ống hút, máy bơm sẽ bị chạy khô (dry running), gây nóng máy, cháy phốt và hỏng động cơ.

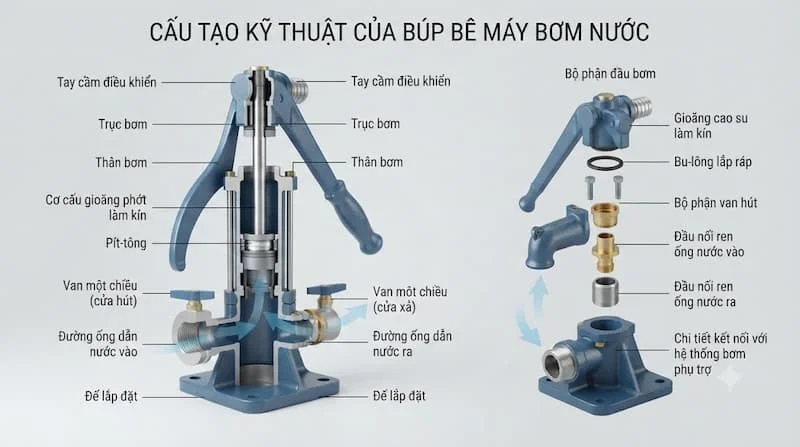

Cấu Tạo Cơ Bản Của Water Pump Doll

Dù được chế tạo từ các chất liệu khác nhau, một Water Pump Doll tiêu chuẩn đều bao gồm các bộ phận cốt lõi sau:

• Thân van (Body): Phần khung vỏ bên ngoài, chịu lực ép và bảo vệ các chi tiết bên trong.

• Cửa vào & Kết nối: Đầu nối được gia công dạng ren trong/ren ngoài hoặc mặt bích để gắn chặt vào ống hút.

• Bộ phận đóng/mở (Lá van/Đĩa van): Chi tiết động, tự động di chuyển để mở ra khi có lực hút và áp chặt vào thân van khi bơm dừng.

• Lò xo/Cơ cấu trợ lực: Giúp đẩy nhanh quá trình đóng đĩa van, tăng độ kín khít tức thì.

• Gioăng làm kín (Gasket/O-ring): Làm từ cao su NBR, EPDM hoặc PTFE, quyết định khả năng chống rò rỉ và tụt nước của van.

• Lưới lọc/Rọ lọc (Strainer): Lưới bao quanh cửa nhận nước, ngăn rác thải, đất đá, lá cây chui vào làm kẹt lá van hoặc hỏng cánh bơm.

Vật liệu chế tạo từng bộ phận (gang, đồng, inox, nhựa) sẽ quyết định độ bền, khả năng chống ăn mòn và áp suất chịu đựng của thiết bị.

Nguyên Lý Hoạt Động Của Water Pump Doll

Sự vận hành của Water Pump Doll hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất và lực hấp dẫn:

• Khi máy bơm khởi động: Động cơ tạo ra lực hút mạnh khiến áp suất bên trong ống hút thấp hơn áp suất môi trường nước bên ngoài. Lực chênh lệch áp suất này thắng lực ép của lò xo (hoặc trọng lượng đĩa van), đẩy lá van mở ra. Nước đi từ nguồn qua lưới lọc, chui qua van và đi thẳng lên đường ống hút vào máy bơm.

• Khi máy bơm ngắt: Lực hút biến mất. Dòng nước trong ống hút dưới tác động của trọng lực có xu hướng chảy ngược xuống bể. Ngay lập tức, cột nước kết hợp với lò xo ép chặt đĩa van vào gioăng làm kín.

Nhờ cơ chế này, toàn bộ cột nước trong ống hút được giữ nguyên, giúp hệ thống sẵn sàng cho lần vận hành kế tiếp mà không cần mồi lại.

Các Loại Water Pump Doll Phổ Biến

Để phù hợp với từng môi trường nước và quy mô hệ thống, nhà sản xuất chia búp bê bơm nước thành các nhóm chính:

Phân loại theo vật liệu

• Búp bê nhựa (PVC/PPR): Chi phí rẻ, nhẹ, chống ăn mòn hóa chất tốt, phù hợp cho nước sinh hoạt, tưới tiêu nông nghiệp, môi trường nước mặn hoặc phèn.

• Búp bê bằng đồng: Độ bền cao, chịu nhiệt tốt, chống rỉ sét, làm kín chuẩn xác, thường dùng cho hệ thống cấp nước gia đình, máy bơm tăng áp.

• Búp bê bằng gang: Thân van gang đúc dày dặn, chịu lực va đập và áp lực lớn, là lựa chọn ưu tiên cho các hệ thống cấp nước công nghiệp, PCCC.

• Búp bê inox (SUS 304/316): Khả năng chống ăn mòn tuyệt đối, chịu hóa chất và nhiệt độ cao, dùng cho nhà máy thực phẩm, dược phẩm, xử lý nước thải.

Phân loại theo kiểu kết nối

• Kết nối ren: Dùng cho các đường ống nhỏ từ DN15 đến DN50 (Phi 21mm đến Phi 60mm).

• Kết nối mặt bích: Dùng cho đường ống công nghiệp kích thước lớn từ DN50 trở lên, cho khả năng chịu áp vượt trội và dễ tháo lắp bảo trì.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc chọn nhầm thông số Water Pump Doll sẽ khiến hệ thống bị sụt áp hoặc rò rỉ nước. Khi chọn mua, bạn cần đối chiếu kỹ các chỉ số:

Water Pump Doll Khác Van Một Chiều Như Thế Nào?

Khá nhiều người nhầm lẫn giữa hai thiết bị này do chúng có cùng nguyên lý chống chảy ngược. Tuy nhiên, tính ứng dụng thực tế lại có sự khác biệt rõ rệt:

Giá Water Pump Doll Phụ Thuộc Vào Những Yếu Tố Nào?

Không có một mức giá cố định cho sản phẩm này bởi giá bán phụ thuộc lớn vào: kích thước đường ống (DN), vật liệu chế tạo, thương hiệu sản xuất và kiểu kết nối.

Quý khách có thể tham khảo bảng khoảng giá thị trường dưới đây:

Lưu ý: Để nhận bảng giá chính xác nhất theo từng mã hàng, vui lòng liên hệ trực tiếp nhà cung cấp.

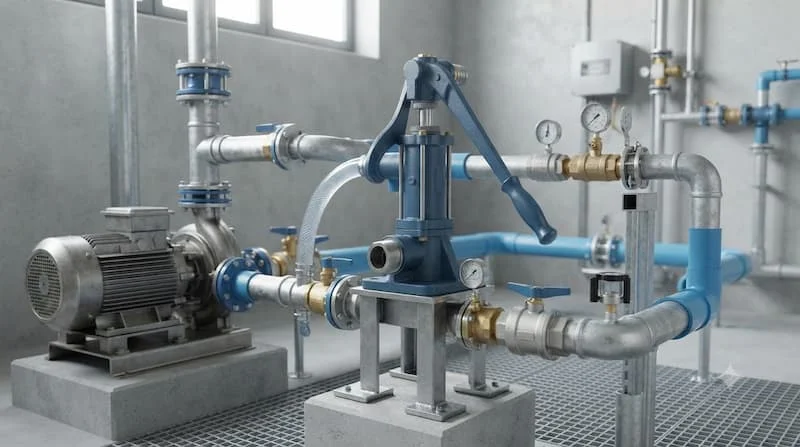

Water Pump Doll Được Sử Dụng Ở Đâu?

Là thiết bị khởi đầu cho mọi chu trình bơm hút, búp bê máy bơm hiện diện rộng rãi trong nhiều lĩnh vực:

• Cấp nước dân dụng: Lắp đặt ở cuối ống hút của bồn ngầm, giếng khoan, giếng đào gia đình.

• Nông nghiệp & Tưới tiêu: Hút nước từ kênh rạch, sông hồ, ao hồ cấp cho hệ thống béc phun.

• Công nghiệp & Nhà máy: Lắp tại các bể chứa nước sản xuất, hệ thống làm mát Chiller, bể thu gom nước thải.

• Hệ thống PCCC: Bảo đảm cột nước mồi luôn đầy trong đường ống hút của cụm bơm chữa cháy công suất lớn.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Sử dụng sai cách có thể làm giảm 50% hiệu suất của máy bơm hoặc gây hỏng hóc nghiêm trọng:

1. Lắp búp bê quá sát đáy bể: Hút phải bùn đất, cát mịn gây kẹt đĩa van khiến nước bị rò rỉ tụt ngược xuống bể.

2. Không vệ sinh rọ lọc định kỳ: Rác thải, rêu tảo bám kín lưới lọc làm cản trở dòng chảy, gây hiện tượng xâm thực (cavitation) làm hỏng cánh bơm.

3. Chọn sai vật liệu: Dùng búp bê bằng gang cho nước biển hoặc nước nhiễm mặn khiến thiết bị bị gỉ sét, hư hỏng chỉ sau thời gian ngắn.

4. Lắp ngược chiều dòng chảy: Khiến van đóng chặt và máy bơm không thể hút được nước lên.

5. Dùng búp bê kích thước nhỏ hơn ống hút: Tạo ra hiện tượng "thắt cổ chai", làm giảm lưu lượng bơm đáng kể.

Cách Chọn Water Pump Doll Phù Hợp

Hãy áp dụng checklist 10 bước sau để chọn chính xác dòng Water Pump Doll cho hệ thống của bạn:

• Đo đường kính thực tế của đường ống hút (Phi bao nhiêu, DN bao nhiêu).

• Xác định kiểu kết nối của ống (Ren hay Mặt bích).

• Phân tích môi trường nước (Nước sạch, nước thải, nước mặn hay hóa chất).

• Đánh giá công suất và lưu lượng của máy bơm.

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Chọn vật liệu thân van phù hợp (Gang, Đồng, Inox hay Nhựa).

• Chọn loại gioăng làm kín chịu được nhiệt độ/hóa chất tương ứng.

• Đánh giá độ sạch của nguồn nước để chọn mắt lưới lọc phù hợp.

• Kiểm tra chiều mở của van và hướng chảy của nước.

• Lựa chọn thương hiệu uy tín có đầy đủ chứng chỉ chất lượng (CO/CQ).

Hướng Dẫn Lắp Đặt Búp Bê Máy Bơm Nước Chuẩn Kỹ Thuật

Thực hiện theo các bước dưới đây để đảm bảo búp bê vận hành kín khít, không bị rò rỉ:


1. Ngắt hoàn toàn nguồn điện cấp cho máy bơm để đảm bảo an toàn.

2. Vệ sinh sạch sẽ đầu ống hút và phần ren/mặt bích của búp bê.

3. Quấn băng tan (băng keo cao su su) vừa đủ đối với kết nối ren, hoặc đặt gioăng cao su đệm đối với kết nối mặt bích.

4. Siết chặt búp bê vào đầu ống bằng cờ-lê hoặc lực vừa đủ, tránh siết quá mạnh làm nứt thân van nhựa/đồng.

5. Thả đường ống xuống bể: Đảm bảo búp bê cách đáy bể tối thiểu 30 - 50cm và ngập sâu dưới mực nước tĩnh tối thiểu 50cm.

6. Mồi đầy nước vào toàn bộ đường ống hút và buồng bơm.

7. Bật máy bơm và kiểm tra khả năng hút nước, quan sát xem các mối nối có bị rò rỉ khí hay không.

Câu Hỏi Thường Gặp Về Búp Bê Máy Bơm Nước

Búp bê máy bơm nước có tác dụng gì?

Tác dụng chính của búp bê máy bơm nước là cho nước đi vào ống hút khi bơm chạy, giữ nguyên cột nước mồi khi bơm dừng và ngăn ngừa rác thải chui vào máy bơm.

Búp bê có giống van một chiều không?

Có cùng cơ chế chống chảy ngược nhưng búp bê được thiết kế chuyên biệt để thả chìm ở đầu ống hút và có sẵn rọ lọc rác đi kèm, điều mà van một chiều thông thường không có.

Búp bê máy bơm nên lắp ở đâu?

Thiết bị này bắt buộc phải lắp ở vị trí thấp nhất (cuối cùng) của đường ống hút, chìm hoàn toàn trong nguồn nước.

Chọn búp bê theo DN hay đường kính ống?

Cần kết hợp cả hai. Thông số DN (Đường kính danh nghĩa) quy định chuẩn kết nối, tuy nhiên bạn cần đối chiếu thêm đường kính ngoài của ống (mm) và kiểu ren để tránh mua nhầm.

Vì sao máy bơm vẫn không lên nước dù đã lắp búp bê?

Nguyên nhân có thể do: gioăng búp bê bị hở/lắp lệch, rác kẹt ở lá van khiến van không đóng kín được, đường ống hút bị hở khí, hoặc rọ lọc bị rác bám kín hoàn toàn.

Kết Luận

Một búp bê máy bơm nước đạt chuẩn không chỉ giải quyết triệt để sự cố tụt nước mồi mà còn bảo vệ máy bơm khỏi rủi ro cháy động cơ và tắc nghẽn do rác thải. Việc đầu tư đúng loại búp bê ngay từ đầu dựa trên 3 yếu tố: Kích thước chuẩn – Vật liệu phù hợp – Lắp đặt đúng kỹ thuật sẽ giúp hệ thống nước của bạn vận hành êm ái, bền bỉ theo thời gian.

Bạn đang gặp sự cố tụt nước bơm hoặc cần tư vấn chọn mua búp bê máy bơm nước phù hợp với đường ống?

Liên hệ ngay với chúng tôi để được tư vấn kỹ thuật miễn phí và nhận báo giá ưu đãi nhất cho các dòng van búp bê, rọ bơm công nghiệp chính hãng ngay hôm nay đối với búp bê máy bơm nước.
