Low Pressure Relief Valve 1 PSI: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống công nghiệp xử lý khí nhẹ, bồn chứa áp suất thấp hoặc các thiết bị kỹ thuật nhạy cảm, chỉ một biến động áp suất cực nhỏ cũng có thể dẫn đến hiện tượng phồng rộp, nứt vỡ bồn hoặc gây hư hỏng toàn bộ dây chuyền. Để ngăn chặn thảm họa quá áp ở dải áp suất vi mô, thiết bị an toàn đóng vai trò cốt lõi chính là van xả áp suất thấp 1 psi.

Tuy nhiên, việc tính toán và lựa chọn dòng van xả áp siêu nhạy này thường bị nhầm lẫn với các dòng van an toàn thông thường. Chọn sai dải xả (set pressure) hoặc không tính toán áp suất ngược (back pressure) sẽ khiến van vận hành sai lệch, rò rỉ môi chất liên tục hoặc hoàn toàn mất khả năng bảo vệ hệ thống. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật giúp bạn làm chủ giải pháp an toàn này.

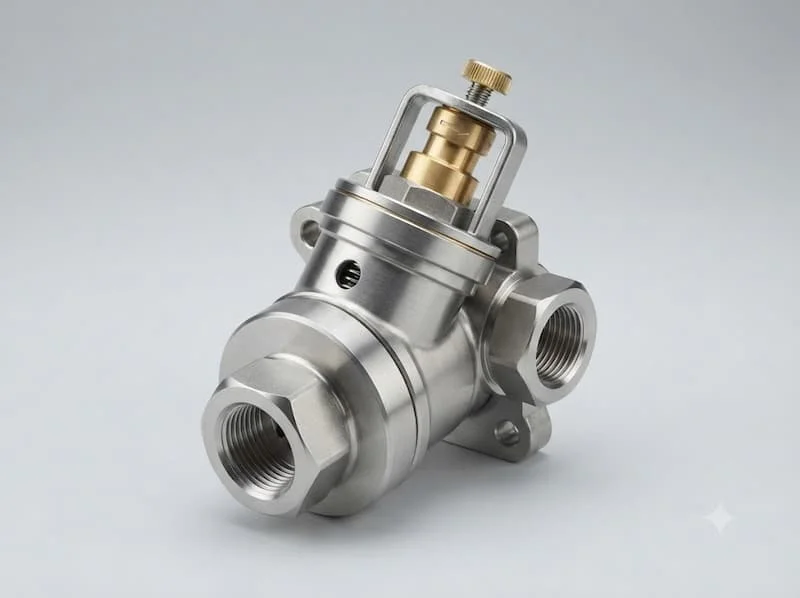

Low Pressure Relief Valve 1 PSI là gì?

Low pressure relief valve 1 psi là loại van bảo vệ áp suất thấp, được thiết kế để mở/xả môi chất khi áp suất hệ thống đạt đến mức cài đặt khoảng 1 PSI theo thông số của từng model. Van giúp hạn chế tình trạng áp suất vượt quá giới hạn thiết kế của thiết bị hoặc đường ống.

Trong kỹ thuật cơ điện, cần phân biệt rõ dòng van này với các thiết bị điều áp khác:

• Relief Valve (Van xả áp): Mở từ từ tỷ lệ thuận với mức tăng áp suất để xả bớt môi chất, tự động đóng lại khi áp suất hạ về mức an toàn.

• Safety Valve (Van an toàn): Mở bật ra (pop-action) tức thì để xả cật lực lượng môi chất lớn, thường dùng cho hơi nóng hoặc khí nước áp cao.

• Pressure Reducing Valve (Van giảm áp): Duy trì áp suất đầu ra ổn định, luôn thấp hơn áp suất đầu vào.

• Vacuum Relief Valve (Van phá chân không): Mở ra để đưa không khí vào khi hệ thống bị âm áp (chân không).

Vì dải áp suất mở rất nhỏ (quang vùng 1 PSI), cơ cấu đĩa van và lò xo bên trong van xả áp thấp đòi hỏi độ nhạy và gia công cơ khí chính xác tuyệt đối. Lưu ý đặc biệt: Set pressure (1 PSI - áp suất mở) hoàn toàn không đồng nghĩa với Pressure rating (khả năng chịu áp tối đa của vỏ thân van).

1 PSI bằng bao nhiêu bar và kPa?

Để thuận tiện cho việc tra cứu quy chuẩn kỹ thuật và thiết kế hệ thống, con số 1 PSI (Pound per Square Inch) được quy đổi tương đương theo bảng dưới đây:

Có thể thấy, 1 PSI (khoảng 0,069 bar) là một mức áp suất tương đối thấp – chỉ nhỉnh hơn áp suất khí quyển một lượng rất nhỏ. Do đó, khi chọn mua van, bạn không nên chỉ nhìn duy nhất vào con số 1 PSI. Hãy xác định đồng thời các thông số: áp suất vận hành bình thường (operating pressure), áp suất thiết kế tối đa, áp suất xả ngược (back pressure) và lưu lượng xả tối đa (flow capacity) để tránh mua lầm sản phẩm.

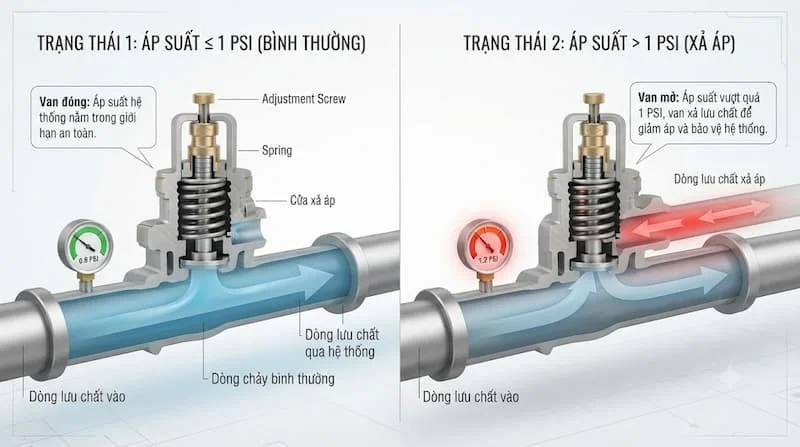

Nguyên lý hoạt động của van xả áp suất thấp 1 psi

Nguyên lý vận hành của van xả áp suất thấp 1 psi dựa trên sự cân bằng lực cơ học giữa áp suất dòng môi chất và lực ép của cơ cấu làm kín (thường là lò xo vi mô nhẹ):

1. Trạng thái bình thường: Áp suất trong đường ống/bồn chứa duy trì dưới 1 PSI. Lực đẩy của môi chất tác động lên đĩa van nhỏ hơn lực nén của lò xo. Đĩa van dìm chặt xuống ghế van (seat), hệ thống kín khít hoàn toàn.

2. Trạng thái chớm mở (Cracking Pressure): Khi áp suất hệ thống tăng dần và chạm mốc cài đặt ~1 PSI, lực tác động từ môi chất cân bằng và bắt đầu thắng lực nén lò xo. Đĩa van bắt đầu nhích khỏi seat.

3. Trạng thái xả áp: Áp suất tiếp tục nhỉnh qua 1 PSI, van mở rộng hơn để xả một lượng môi chất dư thừa ra ngoài qua cửa xả (discharge port) hoặc đưa về đường thu hồi.

4. Trạng thái đóng lại (Reseating Pressure): Khi lượng môi chất xả ra giúp áp suất hệ thống hạ xuống dưới mức 1 PSI, lực lò xo thắng thế đẩy đĩa van quay về ép chặt vào seat, chặn đứng dòng xả.

Để hoạt động chính xác ở áp suất siêu thấp này, vật liệu đĩa van và gioăng làm kín phải cực kỳ mềm dẻo, ma sát cực thấp, đồng thời tác động của áp suất ngược (back pressure) phía cửa xả phải được tính toán triệt để để không gây kẹt van.

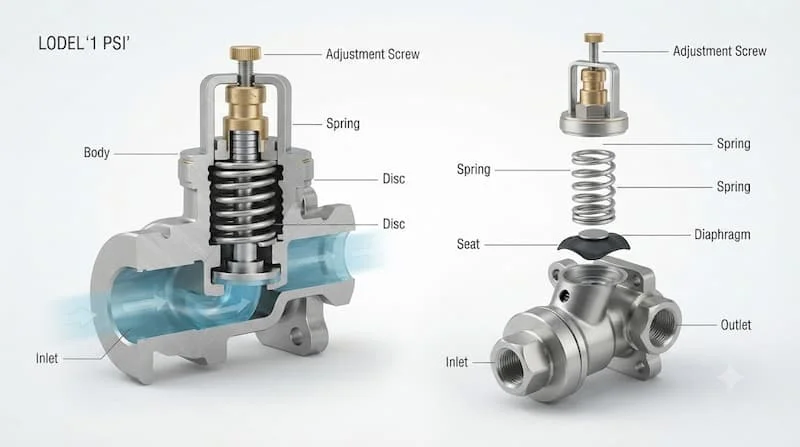

Cấu tạo của van relief áp suất thấp 1 PSI

Một thiết bị pressure relief valve tiêu chuẩn dải áp thấp có cấu tạo gồm các bộ phận chính sau:

• Thân van (Body): Chứa toàn bộ bộ phận bên trong, chế tạo từ đồng, inox hoặc nhựa kỹ thuật.

• Cửa vào (Inlet) & Cửa xả (Outlet/Discharge): Đảm nhận vạch thu và xả dòng môi chất, kết nối ren hoặc mặt bích.

• Đĩa van / Piston (Plug): Bộ phận trực tiếp chịu áp lực từ môi chất.

• Lò xo vi mô (Spring): Chịu trách nhiệm tạo lực nén phản hồi chính xác ở dải 1 PSI.

• Màng / Gioăng làm kín (Seat/Diaphragm): Thường làm từ NBR, EPDM, Silicone hoặc PTFE có độ mềm cao để đảm bảo độ kín tuyệt đối ở áp suất thấp.

• Cơ cấu điều chỉnh (Adjusting Screw): Nằm dưới nắp bảo vệ, dùng để căn chỉnh độ nén lò xo theo catalogue nhà sản xuất.

Các thông số quan trọng khi chọn van 1 PSI

Để đảm bảo van đáp ứng tốt yêu cầu an toàn, kỹ sư thiết kế không được tự ý điền thông số cảm tính mà phải làm rõ dải thông số kỹ thuật thực tế từ catalogue của hãng:

• Set Pressure (Áp suất cài đặt): Mức 1 PSI (cần xác định rõ dải cho phép như 0.8 – 1.2 PSI).

• Operating Pressure: Áp suất làm việc thường nhật (phải luôn thấp hơn 1 PSI, thường ở mức 0.5 – 0.7 PSI).

• Connection Size & Type: Kích thước cổng nối (DN15, DN20, DN25...) và kiểu kết nối (ren NPT/BSP, clamp vi sinh hoặc bích).

• Body & Seat Material: Vật liệu thân van (Inox 316, đồng) và vật liệu gioăng (PTFE, EPDM, FKM) phải tương thích hóa học với môi chất.

• Flow Capacity (Lưu lượng xả): Thể tích khí/chất lỏng xả được trong một đơn vị thời gian tại mốc 1 PSI.

• Back Pressure (Áp suất ngược): Áp lực tại cổng xả. Áp suất ngược cao có thể làm tăng áp suất mở thực tế của van.

• Temperature Range: Dải nhiệt độ chịu đựng của gioăng và thân van.

Phân loại van xả áp suất thấp 1 psi

Tùy theo thiết kế nhà sản xuất và đặc thù công trình, dòng van này được phân chia thành các nhóm chính:

• Theo môi chất vận hành:

  • Van xả áp thấp cho chất lỏng (Nước, dầu nhẹ).

  • Van xả áp thấp cho khí (Khí nén, Nito, Gas, Khí sinh học Biogas).

• Theo kiểu kết nối:

  • Kết nối nối ren (Threaded) – Phổ biến cho các size nhỏ DN15–DN50.

  • Kết nối mặt bích (Flanged) – Dùng cho bồn công nghiệp.

  • Kết nối Clamp vi sinh – Dùng cho dây chuyền thực phẩm, dược phẩm.

• Theo cơ cấu vận hành:

  • Spring-loaded (Tác động trực tiếp bằng lò xo): Cấu tạo đơn giản, phổ biến nhất.

  • Pilot-operated (Van trợ động): Dùng cho hệ thống bồn chứa lớn cần độ chính xác xả cao và lưu lượng lớn ở áp suất thấp.

So sánh van relief 1 PSI với các mức áp suất cao hơn

Việc hiểu đúng bản chất dải xả sẽ giúp bạn tránh sai lầm khi trang bị thiết bị an toàn cho công trình:

Lưu ý: Không có van nào "tốt hơn", chỉ có van "phù hợp hơn". Nếu chọn van có set pressure quá cao lắp cho bồn áp suất thấp, bồn sẽ nứt/bể trước khi van kịp xả. Ngược lại, lắp van 1 PSI vào đường ống áp cao sẽ khiến van xả tràn liên tục.

Low pressure relief valve 1 PSI được sử dụng ở đâu?

Sản phẩm thuộc nhóm thiết bị chuyên dụng, thường xuất hiện trong các hệ thống đòi hỏi kiểm soát áp suất vi mô:

• Hệ thống phủ khí Nơ-tơ (Nitrogen Blanketing Systems): Duy trì áp suất Nito nhẹ khoảng 1 PSI trên mặt bồn chứa hóa chất/xăng dầu để chống cháy nổ và ngăn oxy hóa.

• Bồn chứa áp suất thấp & Bồn nhựa/Composite: Bảo vệ bồn không bị xé nứt khi quá trình nạp chất lỏng làm tăng áp suất khí bên trên.

• Thiết bị y tế & Dược phẩm: Các đường ống dẫn khí thở, khí sạch yêu cầu xả áp dư thừa ở mức an toàn cực thấp.

• Hệ thống thu hồi khí Biogas / Gas hạ áp: Giúp xả bớt lượng khí sinh học dư thừa nhằm bảo vệ màng bồn ủ.

• Hệ thống HVAC & Đường ống kỹ thuật đặc thù: Xả áp cho các tuyến ống tuần hoàn nước/khí nhạy cảm.

Những sai lầm thường gặp khi chọn van relief 1 PSI

Trong thực tế ứng dụng, kỹ sư rất dễ mắc phải các sai lầm nguy hiểm sau:

1. Chỉ nhìn vào kích thước đường ống: Chọn mua van size DN50 chỉ vì ống đang dùng là DN50, mà bỏ qua việc tính toán lưu lượng xả (Flow Capacity) thực tế.

2. Nhầm lẫn Set Pressure với Pressure Rating: Nghĩ rằng van 1 PSI thì thân van chỉ chịu được 1 PSI. Thực tế, thân van inox có thể chịu được áp suất tĩnh 10–16 bar, nhưng cơ cấu xả được chỉnh ở mức 1 PSI.

3. Bỏ qua ảnh hưởng của Back Pressure: Lắp đường ống xả quá dài hoặc xả ngược vào hệ thống có áp suất, khiến van 1 PSI phải đạt 2–3 PSI mới chịu mở.

4. Chọn sai vật liệu gioăng với môi chất: Dùng gioăng NBR cho khí có thành phần hóa chất ăn mòn khiến gioăng bị trương nở, kẹt đĩa van.

5. Không tính đến lưu lượng xả tối đa: Khi sự cố xảy ra, lượng khí/chất lỏng bơm vào lớn hơn khả năng xả của van 1 PSI, dẫn đến áp suất hệ thống vẫn tiếp tục tăng vọt.

Checklist chọn van xả áp suất thấp 1 psi

Trước khi gửi yêu cầu báo giá hoặc chốt catalogue với nhà cung cấp, hãy hoàn thành danh mục kiểm tra 12 bước sau:

• Xác định chính xác tên và tính chất môi chất (Khí nén, Nito, Nước, Hóa chất...).

• Xác định áp suất vận hành bình thường (Operating pressure).

• Xác định áp suất thiết kế tối đa cho phép của bồn/đường ống.

• Xác thực mức cài đặt Set Pressure = 1 PSI.

• Tính toán lưu lượng xả tối thiểu cần thiết ($m^3/h$ hoặc $GPM$).

• Đo đạc kích thước đường ống kết nối (DN/NPS).

• Lựa chọn kiểu kết nối (Ren, Bích, Clamp).

• Lựa chọn vật liệu thân van (Inox, Đồng, Nhựa).

• Lựa chọn vật liệu Seat/Gioăng làm kín tương thích hóa học.

• Kiểm tra nhiệt độ vận hành tối đa của hệ thống.

• Kiểm tra điều kiện áp suất ngược (Back pressure) tại vị trí xả.

• Đối chiếu catalogue chính hãng và xin chứng nhận kiểm định áp lực.

Lưu ý khi lắp đặt và vận hành van 1 PSI

Để van duy trì độ nhạy chính xác ở mốc 1 PSI theo thời gian, quy trình thi công cần tuân thủ nghiêm ngặt:

• Lắp đặt van đúng chiều dòng chảy và đúng tư thế (thường là thẳng đứng) theo chỉ dẫn của nhà sản xuất.

• Đường xả ra (Outlet) phải thông thoáng, không bị tắc nghẽn và hạn chế tối đa các góc uốn cong làm gia tăng áp suất ngược.

• Tuyệt đối không tự ý vặn xoay ốc hiệu chỉnh áp suất nếu không có bệ thử áp chuẩn xác (Test bench).

• Vệ sinh sạch sẽ đường ống trước khi lắp, tránh để mạt sắt, cát sạn dính vào làm xước seat van gây rò rỉ.

• Định kỳ 3–6 tháng phải kiểm tra khả năng vận hành đóng/mở của van.

Câu hỏi thường gặp về van xả áp suất thấp 1 psi

1. Low pressure relief valve 1 PSI là gì?

Là thiết bị van an toàn xả áp thấp, tự động mở đĩa van để xả môi chất ra ngoài khi áp suất nội bộ hệ thống chạm ngưỡng cài đặt khoảng 1 PSI.

2. 1 PSI bằng bao nhiêu bar?

1 PSI tương đương khoảng 0,06895 bar (hoặc 6,895 kPa).

3. Van relief 1 PSI có dùng được cho nước không?

Có thể, tuy nhiên bạn bắt buộc phải chọn đúng model được hãng sản xuất thiết kế riêng cho chất lỏng, đồng thời kiểm tra kĩ lưu lượng xả và vật liệu thân van.

4. Có thể dùng van 1 PSI cho mọi hệ thống áp suất thấp không?

Không. Bạn phải kiểm tra đồng thời dải nhiệt độ, tính tương thích vật liệu, áp suất ngược và đặc biệt là lưu lượng xả (Capacity) xem có đủ sức giải phóng áp suất cho toàn hệ thống hay không.

5. Làm sao để chọn đúng model low pressure relief valve 1 PSI?

Hãy tổng hợp đầy đủ thông số vận hành của hệ thống (môi chất, lưu lượng, nhiệt độ, kiểu nối) và đối chiếu trực tiếp với catalogue của các thương hiệu van uy tín, hoặc nhờ sự hỗ trợ kỹ thuật từ đại diện phân phối.

Chọn đúng low pressure relief valve 1 PSI để bảo vệ hệ thống

Thiết bị low pressure relief valve 1 psi đóng vai trò như một "chốt chặn an toàn" tối quan trọng cho các hệ thống làm việc ở dải áp suất vi mô. Việc đầu tư và lựa chọn sản phẩm chuẩn xác không chỉ dừng lại ở con số 1 PSI mà phải là sự kết hợp hoàn hảo giữa: Set pressure – Flow capacity – Material – Back pressure – Connection.

Việc sử dụng một thiết bị xả áp kém chất lượng hoặc sai thông số có thể trả giá bằng sự cố sụp đè, nứt vỡ bồn chứa và làm gián đoạn toàn bộ dây chuyền vận hành.
