Fitting Van: Khái Niệm, Phân Loại Chi Tiết Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong xây dựng và vận hành các hệ thống đường ống công nghiệp lẫn dân dụng, sự chú ý thường tập trung vào các thiết bị chính như máy bơm hay van điều khiển. Tuy nhiên, một hệ thống có vận hành trơn tru, kín khít và an toàn hay không lại phụ thuộc rất lớn vào các phụ kiện kết nối trung gian. Trong đó, Valve Fitting đóng vai trò là cầu nối kỹ thuật không thể thiếu, đảm bảo lưu chất được truyền dẫn liên tục mà không xảy ra rò rỉ hay thất thoát áp suất.

Nếu chọn sai loại Valve Fitting, không chỉ mối nối bị rò rỉ gây lãng phí môi chất mà nguy cơ nứt vỡ đường ống dưới áp lực cao hoàn toàn có thể xảy ra, dẫn đến dừng máy sự cố và tốn kém chi phí sửa chữa. Bài viết này sẽ phân tích toàn diện từ khái niệm, nguyên lý kết nối, các phân loại phổ biến cho đến cách lựa chọn chuẩn xác nhất cho công trình của bạn.

Fitting van là gì?

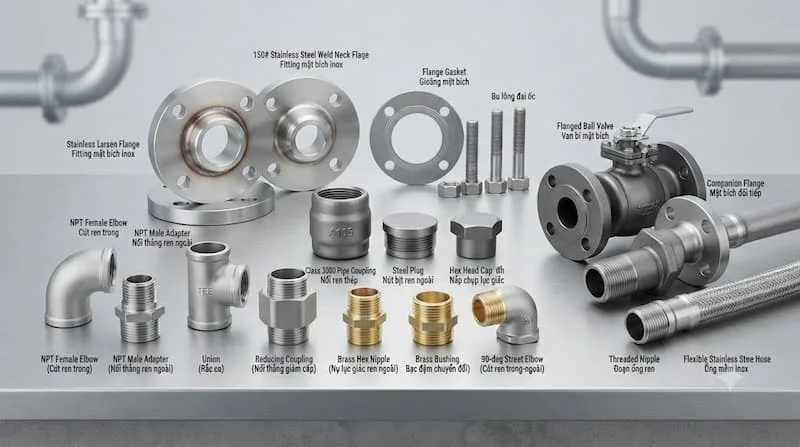

Valve Fitting là các phụ kiện được sử dụng để kết nối van với đường ống, thiết bị hoặc các bộ phận khác trong hệ thống. Tùy thiết kế, fitting có thể sử dụng kiểu kết nối ren, hàn, mặt bích, clamp hoặc các dạng kết nối chuyên dụng khác.

Nhiều người thường nhầm lẫn giữa van và Valve Fitting. Về bản chất, van là thiết bị đóng/mở hoặc điều tiết dòng chảy, trong khi fitting đóng vai trò là chi tiết chuyển tiếp cơ học. Lý do van không thể luôn kết nối trực tiếp vào đường ống là vì sự khác biệt về đường kính, tiêu chuẩn sản xuất (DIN, ANSI, JIS), hoặc do yêu cầu tháo lắp bảo trì thường xuyên.

Các phụ kiện nối ống này xuất hiện phổ biến tại các vị trí như: hai đầu vào/ra của van khóa, điểm giao giữa đường ống kim loại và van nhựa, hoặc các góc rẽ nhánh cần thay đổi hướng dòng chảy ngay tại cụm van điều khiển.

Nguyên lý kết nối của Valve Fitting

Nguyên lý cốt lõi của Valve Fitting là tạo ra một điểm giao liên kết cơ học bền vững, đồng thời duy trì độ kín khít tuyệt đối cho môi chất bên trong dưới tác động của áp suất và nhiệt độ.

Sự làm kín tại vị trí kết nối được thực hiện qua hai cơ chế chính:

• Làm kín cơ học trực tiếp: Sử dụng lực siết nén các bề mặt kim loại hoặc độ biến dạng của đường ren (như ren côn NPT) để chặn dòng chảy.

• Làm kín qua vật liệu phụ trợ: Sử dụng gioăng cao su (EPDM, NBR), gioăng PTFE, băng tan (Teflon) hoặc keo khóa ren để điền đầy các khoảng hở vi mô giữa van và phụ kiện.

Sự thay đổi áp suất và biến thiên nhiệt độ sẽ gây ra hiện tượng giãn nở nhiệt hoặc rung lắc đường ống. Do đó, nếu chọn phụ kiện nối không đồng bộ về kích thước danh nghĩa (DN) hay lệch tiêu chuẩn kỹ thuật, mối nối sẽ nhanh chóng bị hở, gây rò rỉ chất lỏng hoặc thất thoát khí nén.

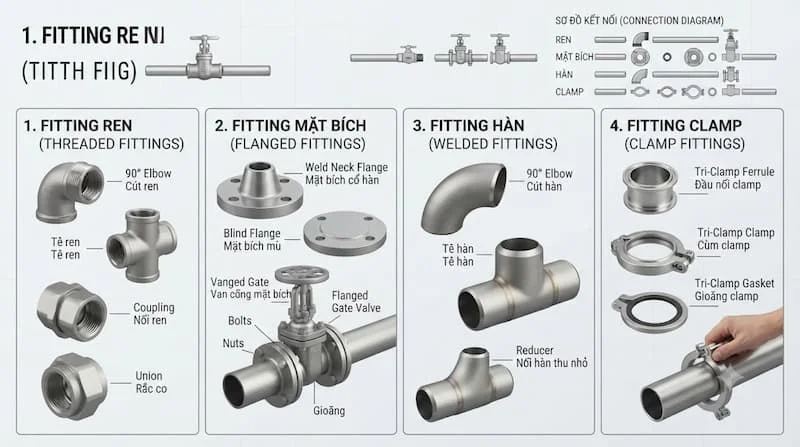

Các loại Valve Fitting phổ biến hiện nay

Tùy thuộc vào áp suất vận hành, môi chất và yêu cầu bảo trì, các dòng Valve Fitting được chia thành những nhóm kết nối đặc trưng:

Fitting ren

Bao gồm các chi tiết ren trong, ren ngoài như rắc co, măng xông, cút ren, tê ren.

• Đặc điểm: Tháo lắp cực kỳ linh hoạt, không đòi hỏi kỹ thuật hàn phức tạp.

• Ứng dụng: Thường dùng cho đường ống kích thước nhỏ (từ DN15 đến DN50) trong hệ thống nước sạch, khí nén hoặc môi trường áp suất thấp đến trung bình.

Fitting hàn

Loại phụ kiện kết nối trực tiếp với van hoặc đường ống bằng phương pháp hàn lồng (Socket Weld) hoặc hàn đầu (Butt Weld).

• Đặc điểm: Cho độ kín khít tuyệt đối, chịu được áp suất cực cao và chịu tải trọng cơ học tốt.

• Ứng dụng: Dùng cho tuyến ống công nghiệp nặng, hệ thống hơi nóng, dầu truyền nhiệt – nơi không yêu cầu tháo lắp thường xuyên.

Fitting mặt bích

Phụ kiện dạng đĩa có lỗ bu-lông, kết hợp với gioăng làm kín đặt ở giữa.

• Đặc điểm: Chịu lực tốt, chắc chắn, thuận tiện tháo rời bằng cách xả bu-lông để vệ sinh hoặc thay van mới.

• Ứng dụng: Rất phổ biến trong các hệ thống đường ống kích thước lớn (từ DN50 trở lên) tại nhà máy xử lý nước, PCCC.

Fitting clamp

Sử dụng cùm clamp kẹp chặt hai đầu ống/van có gờ (ferrule) kết hợp với gioăng silicone hoặc PTFE.

• Đặc điểm: Tháo lắp siêu nhanh bằng tay mà không cần dụng cụ chuyên dụng, bề mặt nhẵn mịn chống bám bẩn.

• Ứng dụng: Bắt buộc trong các đường ống vi sinh thuộc ngành thực phẩm, đồ uống, dược phẩm và hóa chất tinh khiết.

Fitting chuyển đổi

Gồm các đầu nối chuyển từ ren sang mặt bích, chuyển từ đường ống to sang nhỏ (bầu thu/côn thu) hoặc chuyển đổi tiêu chuẩn ren (NPT sang BSP). Giúp xử lý các tình huống sai lệch tiêu chuẩn giữa van và tuyến ống hiện hữu.

Vật liệu Valve Fitting nào phổ biến?

Sự tương thích về vật liệu giữa phụ kiện van và môi chất quyết định trực tiếp đến tuổi thọ của toàn bộ hạ tầng:

• Fitting inox (SUS304, SUS316): Khả năng chống ăn mòn hóa học xuất sắc, chịu nhiệt độ cao và áp suất lớn. Inox 316 được ưu tiên cho môi trường nước biển, hóa chất; trong khi Inox 304 phổ biến cho nước sạch và thực phẩm.

• Fitting đồng: Dễ gia công, tính kháng khuẩn tự nhiên cao, chống dính cặn tốt. Thường xuất hiện trong các hệ thống nước sinh hoạt dân dụng và đường ống gas/khí nén nhỏ.

• Fitting thép (Thép đúc, thép carbon): Độ bền kéo và khả năng chịu va đập cơ học rất cao. Phù hợp cho các tuyến ống dẫn dầu, khí gas công nghiệp áp lực cao.

• Fitting gang: Giá thành hợp lý, khả năng hấp thụ rung động tốt. Thường đi kèm với các dòng van gang cỡ lớn trong hạ tầng cấp thoát nước đô thị.

• Fitting nhựa (PVC, UPVC, CPVC, PPR): Trọng lượng nhẹ, chống ăn mòn tuyệt đối bởi axit và hóa chất loãng. Được chọn cho hệ thống xử lý nước thải, hóa chất nhẹ.

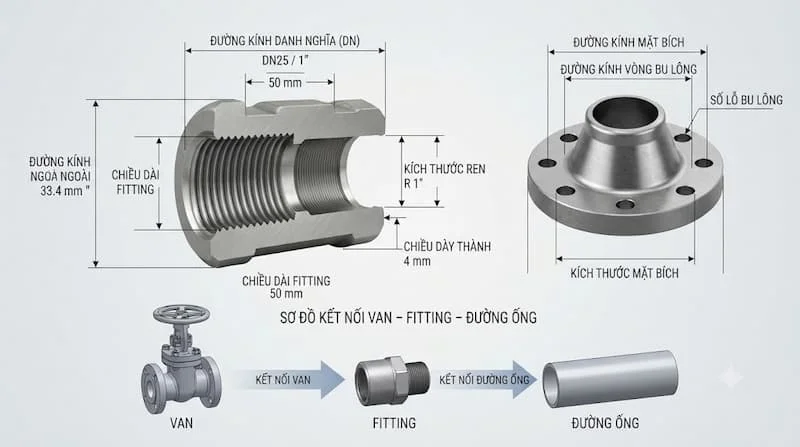

Thông số cần quan tâm khi chọn Valve Fitting

Khi lựa chọn fitting đường ống để kết nối với van, kỹ sư thu mua cần đối chiếu kỹ lưỡng bảng thông số kỹ thuật dưới đây:

Valve Fitting và các kiểu kết nối khác nhau có gì khác?

Để tối ưu hóa chi phí và không gian lắp đặt, việc hiểu rõ ưu - nhược điểm của từng kiểu kết nối phụ kiện nối ống là rất cần thiết:

• Kiểu ren: Chi phí đầu tư thấp, thi công đơn giản, không gian lắp gọn gàng. Tuy nhiên, độ kín ở mức trung bình và khó dùng cho áp suất cao.

• Kiểu hàn: Chi phí phụ kiện rẻ nhưng tốn nhân công hàn. Cho độ kín và độ bền cao nhất, chịu áp vô địch nhưng hoàn toàn không thể tháo lắp bảo trì linh hoạt.

• Kiểu mặt bích: Chi phí cao hơn, chiếm nhiều diện tích thi công nhưng lại là lựa chọn tối ưu cho hệ thống lớn cần tháo van ra kiểm tra định kỳ.

• Kiểu clamp: Chi phí đầu tư ban đầu cao nhất, nhưng tiết kiệm tối đa thời gian dừng máy (downtime) khi vệ sinh nhờ khả năng tháo lắp trong vài giây.

Valve Fitting được sử dụng ở đâu?

Các phụ kiện Valve Fitting có mặt trong hầu hết các lĩnh vực sản xuất và hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Dùng [chèn link: van cửa] kết hợp fitting mặt bích hoặc fitting ren để phân phối nước sinh hoạt, nước thải cho tòa nhà và đô thị.

• Hệ thống Phòng cháy chữa cháy (PCCC): Sử dụng phụ kiện thép/gang hàn hoặc khớp nối nhanh (Grooved fitting) kết nối van góc, van báo động với mạng lưới vòi phun Sprinkler.

• Nhà máy công nghiệp: Kết nối van điều khiển, van giảm áp với các tuyến ống dẫn khí nén, hơi nóng lò hơi, dầu nhớt và chất chất làm mát.

• Nông nghiệp & Ngành dược/thực phẩm: Sử dụng fitting clamp inox vi sinh cho dây chuyền sản xuất sữa, nước giải khát, thuốc tiêm; hoặc fitting nhựa cho hệ thống tưới tiêu tự động.

Những sai lầm thường gặp khi chọn Valve Fitting

Trong quá trình thu mua và thi công, các lỗi kỹ thuật dưới đây rất dễ xảy ra nếu không có sự giám sát chặt chẽ:

1. Nhầm lẫn giữa DN và đường kính ngoài thực tế: Đo đường kính ngoài của ống được 21mm nhưng lại đặt mua fitting DN21 (thực tế phải chọn DN15 - 1/2 inch).

2. Kết nối hai mặt bích khác tiêu chuẩn: Dùng mặt bích chuẩn JIS 10K ép vào van chuẩn ANSI Class 150 dẫn đến lệch tâm lỗ bu-lông, không thể xỏ ốc.

3. Dùng sai loại bước ren: Lắp van ren côn NPT (mẫu Mỹ) vào phụ kiện ren thẳng BSP (mẫu Âu), gây cháy ren và rò rỉ ngay khi ép áp.

4. Chọn vật liệu gioăng không phù hợp: Dùng gioăng cao su EPDM cho hệ thống dầu hoặc hóa chất làm gioăng bị trương nở, mục nát nhanh chóng.

5. Siết bu-lông hoặc lực ren quá mạnh: Dùng lực vặn quá đà làm nứt thân van bằng đồng/nhựa hoặc làm tuột ren phụ kiện.

6. Bỏ qua bước thử áp lực sau khi lắp: Không thử áp tĩnh (Hydrotest) trước khi đưa vào vận hành, dẫn đến rò rỉ ngầm trong hộp kỹ thuật.

Cách chọn Valve Fitting phù hợp

Hãy áp dụng quy trình 7 bước tiêu chuẩn dưới đây để chọn đúng chủng loại Valve Fitting cho dự án của bạn:

• Bước 1: Xác định chính xác loại van cần kết nối (Van bi, van bướm, van một chiều...).

• Bước 2: Xác định kích thước danh nghĩa (DN) của đường ống.

• Bước 3: Lựa chọn kiểu kết nối phù hợp với nhu cầu vận hành (Ren, hàn, bích hay clamp).

• Bước 4: Kiểm tra chuẩn xác tiêu chuẩn ren (NPT/BSP) hoặc tiêu chuẩn mặt bích (JIS/ANSI/BS/DIN).

• Bước 5: Lựa chọn vật liệu phụ kiện tương thích với vật liệu van và môi chất.

• Bước 6: Xác định áp suất (PN) và nhiệt độ cực đại của hệ thống.

• Bước 7: Kiểm tra tính chất hóa học của môi chất để chọn gioăng làm kín chuẩn xác.

Lưu ý khi lắp đặt Valve Fitting

Dù chọn đúng phụ kiện, thao tác thi công sai kỹ thuật vẫn sẽ dẫn đến thất bại. Hãy ghi nhớ các lưu ý sau:

• Vệ sinh sạch sẽ bavia, bụi bẩn và dầu mỡ trên bề mặt kết nối trước khi lắp.

• Quấn băng tan (Teflon) vừa đủ theo chiều quay của ren, không quấn quá dày gây vỡ phụ kiện.

• Đối với kết nối mặt bích, luôn đặt gioăng làm kín chính giữa và siết bu-lông đối xứng hình sao với lực siết tăng dần.

• Khi hàn phụ kiện Socket/Butt Weld, nên tháo các bộ phận làm kín bằng cao su/nhựa bên trong van ra trước để tránh nhiệt độ hàn làm cháy gioăng.

• Luôn bố trí khoảng không gian thao tác cờ-lê hoặc máy hàn tại vị trí đặt van.

Câu hỏi thường gặp về Valve Fitting

1. Valve Fitting là gì?

Fitting van là các phụ kiện đường ống được dùng để chuyển tiếp, kết nối van với tuyến ống hoặc các thiết bị đo đạc trong hệ thống lưu chất.

2. Fitting van có những loại nào?

Phổ biến nhất gồm có fitting ren, fitting hàn, fitting mặt bích, fitting clamp vi sinh và các loại fitting chuyển đổi kích thước/tiêu chuẩn.

3. Chọn fitting van theo DN hay đường kính thực tế?

Bắt buộc phải chọn theo kích thước danh nghĩa (DN) kết hợp với tiêu chuẩn sản xuất cụ thể, không nên dùng thước kẹp đo đường kính ngoài thực tế rồi tự suy đoán.

4. Fitting inox 304 và inox 316 khác nhau thế nào?

Inox 316 được bổ sung thêm thành phần Molybdenum giúp kháng ăn mòn lỗ (pitting) và ăn mòn rãnh tốt hơn hẳn Inox 304, đặc biệt trong môi trường chứa Chloride (nước biển, hóa chất).

5. Có thể dùng fitting khác tiêu chuẩn với van không?

Không nên kết nối trực tiếp hai chi tiết lệch tiêu chuẩn. Trong trường hợp bắt buộc, phải sử dụng các loại fitting chuyển đổi chuyên dụng để đảm bảo độ kín và an toàn áp lực.

Lựa chọn đúng fitting van giúp hệ thống vận hành ổn định

Một hạ tầng đường ống chỉ thực sự mạnh mẽ khi điểm yếu nhất của nó được gia cố an toàn. Bằng việc lựa chọn chính xác fitting van dựa trên 4 yếu tố cốt lõi: Kích thước (DN) – Kiểu kết nối – Vật liệu – Áp suất & Môi chất, bạn không chỉ loại bỏ triệt để nguy cơ rò rỉ mà còn kéo dài tuổi thọ vận hành cho toàn bộ van và thiết bị trên tuyến ống.

Đừng để những phụ kiện kết nối nhỏ làm ảnh hưởng đến tiến độ và chất lượng của cả công trình lớn. Việc đầu tư đúng sản phẩm đạt chuẩn ngay từ đầu luôn là giải pháp tiết kiệm chi phí thông minh nhất.
