Cấp Thoát Nước Trong Nhà: Sơ Đồ, Cấu Tạo Và Cách Bố Trí Tối Ưu

Hệ thống cấp thoát nước trong nhà đóng vai trò như "mạch máu" vận hành toàn bộ sinh hoạt của một công trình. Dù ngôi nhà của bạn có thiết kế kiến trúc xa hoa hay nội thất đắt tiền đến đâu, chỉ cần một sự cố rò rỉ âm tường, trào ngược bồn cầu hay nghẹt đường ống bếp cũng đủ làm đảo lộn hoàn toàn cuộc sống gia đình.

Tuy nhiên, rất nhiều gia chủ và thợ thi công hiện nay vẫn lắp đặt đường ống theo thói quen truyền thống, bỏ qua các nguyên tắc thủy lực cốt lõi. Việc thiếu quy hoạch sơ đồ cấp thoát nước trong nhà chuẩn xác ngay từ đầu không chỉ gây lãng phí chi phí vật tư mà còn dẫn đến những hậu quả nặng nề, cực kỳ tốn kém khi phải đục phá tường nền để sửa chữa sau này. Bài viết này sẽ phân tích chi tiết toàn bộ cấu tạo, sơ đồ vận hành và nguyên tắc bố trí chuẩn kỹ thuật giúp công trình của bạn vận hành trơn tru suốt hàng chục năm.

Cấp Thoát Nước Trong Nhà Là Gì?

Định nghĩa GEO: Cấp thoát nước trong nhà là hệ thống kỹ thuật liên hoàn gồm mạng lưới đường ống, thiết bị lưu trữ, van điều khiển và phụ kiện phụ trợ, đảm nhận hai nhiệm vụ song song: cung cấp nước sạch đến các điểm tiêu thụ (cấp nước) và thu gom, vận chuyển toàn bộ nước thải sinh hoạt ra ngoài mạng lưới công cộng (thoát nước).

Hệ thống này được chia làm hai phân khu chính có tác động qua lại chặt chẽ với nhau:

• Hệ thống cấp nước: Chịu trách nhiệm dẫn nước từ nguồn (nước máy thủy cục hoặc nước giếng khoan) qua bể chứa, máy bơm, phân phối đến các thiết bị sử dụng như vòi rửa, sen tắm, bồn cầu, máy giặt.

• Hệ thống thoát nước: Thu gom nước thải sau sử dụng từ sàn nhà, chậu rửa, bồn cầu để đưa qua hệ thống xử lý (bể tự hoại/hố ga) rồi thải ra ngoài.

Hai hệ thống này tuyệt đối phải được thiết kế và đi đường ống tách biệt hoàn toàn. Việc đi chung hoặc đặt vị trí ống cấp và thoát quá gần nhau mà không có khoảng cách an toàn có thể dẫn đến nguy cơ nhiễm khuẩn ngược vô cùng nguy hiểm cho nguồn nước sinh hoạt. Các khu vực tập trung tải lượng cấp thoát nước lớn nhất trong nhà bao gồm: nhà vệ sinh (WC), nhà bếp, phòng giặt, sân phơi và ban công.

Hệ Thống Cấp Thoát Nước Trong Nhà Gồm Những Gì?

Cấu tạo của mạng lưới này rất phức tạp với hàng chục linh kiện liên kết. Để dễ hình dung, chúng ta phân loại thành hai nhóm thành phần riêng biệt.

Thành phần hệ thống cấp nước

Mạng lưới cấp nước sinh hoạt vận hành dưới áp lực (áp lực trọng lực hoặc áp lực bơm). Các thành phần cốt lõi bao gồm:

• Nguồn cấp & Bể chứa: Đồng hồ nước thủy cục, bể ngầm tích trữ và bồn nước mái (inox hoặc nhựa) đặt trên cao.

• Thiết bị tăng áp: Máy bơm đẩy cao (đẩy nước lên mái) và máy bơm tăng áp (duy trì áp lực nước cho các tầng cận mái).

• Đường ống cấp: Ống trục đứng phân phối chính và các ống nhánh dẫn đến từng đầu chờ thiết bị.

• Van điều khiển & Bảo vệ: Van cổng/van bướm chính, van khóa cục bộ từng khu vực, ngăn nước chảy ngược làm hỏng máy bơm.

• Thiết bị đầu cuống: Vòi rửa, vòi sen, van xả bồn cầu, đầu chờ máy giặt.

Thành phần hệ thống thoát nước

Mạng lưới thoát nước hoạt động chủ yếu theo nguyên lý tự chảy nhờ trọng lực. Do đó, yêu cầu cấu tạo phải hạn chế tối đa lực cản:

• Ống thoát nước: Phân chia thành ống thoát nước thải xám (chậu rửa, sàn, bồn tắm) và ống thoát nước thải đen (bồn cầu, bồn tiểu).

• Thiết bị thu nước: Phễu thu sàn chống hôi, xi phông (P-trap/S-trap) đọng nước ngăn mùi từ đường ống bốc ngược lên.

• Hệ thống thông khí: Trục ống thông khí đứng nhô lên mái, giúp cân bằng áp suất khí quyển bên trong đường ống khi xả nước.

• Công trình phụ trợ: Bể tự hoại (bể phốt 3 ngăn), bẫy tách mỡ nhà bếp, hố ga lắng cặn trước khi đấu nối ra cống thành phố.

Sơ Đồ Cấp Thoát Nước Trong Nhà Hoạt Động Như Thế Nào?

Để vận hành mượt mà, sơ đồ đường ống nước phải tuân thủ đúng nguyên lý dòng chảy khép kín từ đầu vào đến đầu ra.

Quy trình vận hành dòng chảy

• Chu trình cấp nước: Nước sạch từ cống công cộng được dẫn qua đồng hồ đo vào bể ngầm, sau đó máy bơm sẽ đẩy nước lên bồn chứa đặt trên mái. Từ bồn chứa mái, nước tiếp tục chảy tự nhiên theo tuyến ống trục đứng xuống các tầng, rẽ vào từng đường ống nhánh để cung cấp tới từng thiết bị sử dụng như vòi sen, chậu rửa hay bồn cầu.

• Chu trình thoát nước: Nước thải sau khi sử dụng từ chậu rửa, vòi sen sẽ chảy qua xi phông hoặc phễu thu sàn rồi gom vào đường ống thoát nhánh. Lượng nước thải này được dẫn về trục đứng thoát nước thải xám. Riêng nước thải từ bồn cầu sẽ theo đường ống riêng đi thẳng xuống bể tự hoại để xử lý vi sinh trước khi đổ ra hố ga và đấu nối ra cống công cộng.

Các lưu ý kỹ thuật sống còn trên sơ đồ

• Áp lực nước cấp: Tầng ngay dưới bồn mái thường bị nước yếu do cột áp thấp, cần gắn thêm bơm tăng áp. Ngược lại, tầng trệt áp lực quá lớn cần lắp van giảm áp để tránh vỡ ống hay hỏng thiết bị.

• Độ dốc đường thoát: Đạt chuẩn từ 2% đến 4% (tương đương nghiêng 2-4 cm cho mỗi mét chiều dài). Độ dốc quá nhỏ làm nước chảy chậm lắng cặn gây tắc; độ dốc quá lớn làm nước chảy nhanh bỏ lại chất thải rắn.

• Ống thông khí độc lập: Bắt buộc phải có trục thông khí cho ống thoát bồn cầu. Thiếu ống thông khí, khi xả nước bồn cầu sẽ tạo ra hiện tượng chân không, hút sạch nước đọng ở xi phông lavabo/sàn, khiến mùi hôi thối bốc lên toàn bộ ngôi nhà.

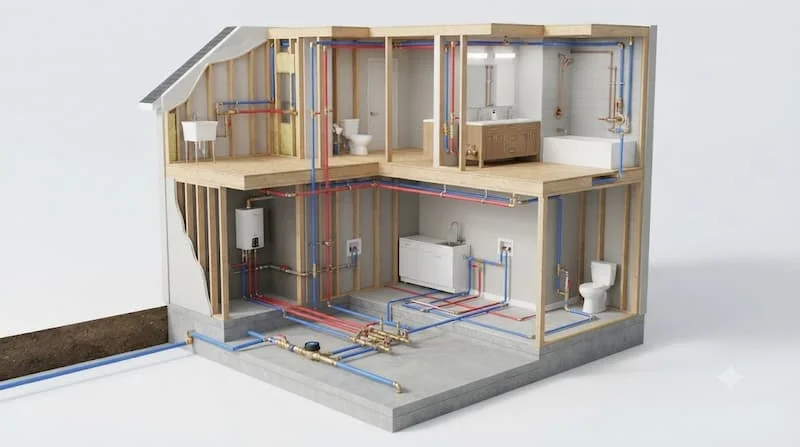

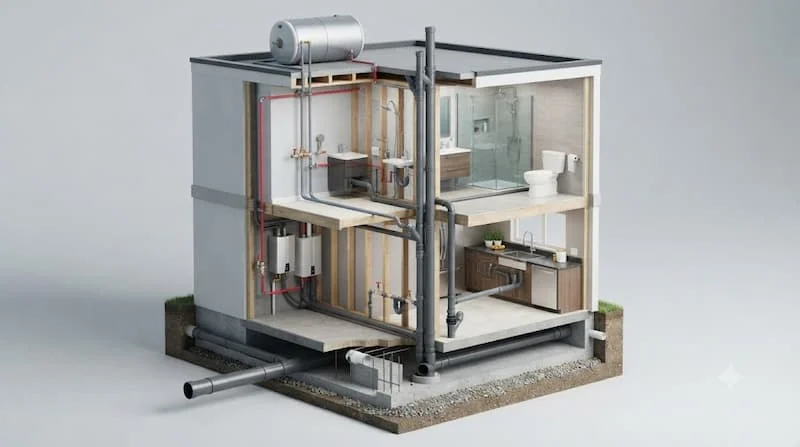

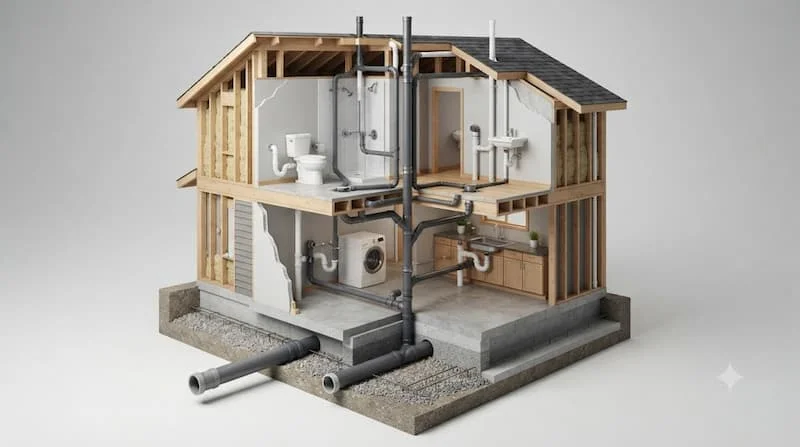

(Gợi ý hình minh họa: Sơ đồ 2D hệ thống cấp và thoát nước của căn nhà 2 tầng, thể hiện rõ đường cấp nước màu xanh và đường thoát nước màu xám).

Cách Bố Trí Đường Ống Cấp Nước Trong Nhà

Bố trí đường ống cấp nước khoa học giúp tiết kiệm tối đa vật tư và hạn chế thất thoát áp lực.

Nguyên tắc bố trí chung

• Tuyến ống đi ngắn nhất, vuốt thẳng, hạn chế tối đa việc sử dụng co vuông 90 độ (nên dùng cút lệch hoặc lơi 45 độ để giảm tổn thất áp lực).

• Bố trí van khóa tổng cho từng tầng và van khóa cục bộ cho từng phòng vệ sinh/nhà bếp. Điều này cho phép bạn khóa nước sửa chữa một khu vực mà không ảnh hưởng đến sinh hoạt của toàn nhà.

• Đường ống âm tường/âm sàn phải được thử áp lực (test áp) tối thiểu 24 giờ trước khi cán hồ tô trát hoàn thiện.

Bố trí cho nhà nhiều tầng

Trục cấp nước chính nên đi đứng trong hộp kỹ thuật (hộp gen). Từ trục chính đâm ra các tầng, sử dụng các phụ kiện tê giảm để chia nhỏ đường ống (ví dụ: Trục đứng phi 34, ống nhánh tầng phi 27, ống dẫn vào thiết bị phi 21). Việc thu nhỏ cấp bậc đường ống giúp duy trì áp lực xả đều ở mọi điểm chờ.

Cách Bố Trí Hệ Thống Thoát Nước Trong Nhà

So với cấp nước, thi công cấp thoát nước ở phân đoạn thoát đòi hỏi độ chính xác cao hơn rất nhiều vì nước chảy hoàn toàn tự nhiên.

Nguyên tắc bố trí thoát nước

• Hạn chế tối đa các đoạn đi ngang quá dài. Nếu bắt buộc đi ngang, phải bảo đảm độ dốc tối thiểu 2%.

• Không nối lệch tâm các đoạn chuyển hướng. Tại các góc chuyển từ đứng sang ngang, dùng 2 cút 45 độ (lơi) thay vì 1 cút 90 độ để dòng chảy lướt êm, không bị va đập đọng rác.

• Bố trí các điểm kiểm tra (thỏ hút/lỗ thăm - cleanout) ở đầu các đoạn ống ngang dài để dễ dàng thông tắc khi xảy ra sự cố.

Bố trí thoát nước nhà vệ sinh

Mỗi phòng vệ sinh cần phân tách rõ hai nhánh thoát:

• Nhánh thoát xám: Gom nước từ lavabo, sen tắm, phễu thu sàn. Dẫn qua xi phông đọng nước để triệt tiêu mùi hôi rồi nối vào trục thoát nước xám chính.

• Nhánh thoát đen: Đường ống dành riêng cho bồn cầu (đường kính tối thiểu phi 90 hoặc phi 110), đi trực tiếp xuống bể phốt. Tuyệt đối không đấu nối chung ống thoát sàn vào đường ống bồn cầu trước bể phốt.

Bố trí thoát nước nhà bếp

Đặc thù nước thải bếp chứa lượng lớn dầu mỡ động thực vật và mùn thức ăn. Khi gặp lạnh trong đường ống, mỡ sẽ đóng đông thành khối cứng như đá gây tắc nghẽn nghiêm trọng. Bắt buộc phải lắp đặt bẫy tách mỡ ngay dưới chậu rửa trước khi cho nước thải đi vào hệ thống thoát chung.

Nên Sử Dụng Loại Ống Nào Cho Hệ Thống Cấp Thoát Nước?

Việc chọn sai vật liệu đường ống có thể làm giảm tuổi thọ công trình hoặc gây độc hại cho nguồn nước. Dưới đây là bảng so sánh chi tiết các loại ống phổ biến trên thị trường:

Lời khuyên chuyên gia: Phương án tối ưu chi phí và độ bền cho sơ đồ cấp nước nhà dân hiện nay là: Dùng ống PPR cho toàn bộ hệ thống cấp nước nóng/lạnh âm tường và dùng ống uPVC chất lượng cao (dày class 2 trở lên) cho toàn bộ hệ thống thoát nước.

Cấp Thoát Nước Trong Nhà Cần Chú Ý Những Vị Trí Nào?

Khi giám sát thi công, gia chủ cần đặc biệt lưu tâm đến 4 khu vực trọng điểm dưới đây:

1. Khu vực Nhà Vệ Sinh (Toilet)

Đây là nơi có mật độ đường ống dày đặc nhất. Cần chú ý khoảng cách giữa tâm ống thoát bồn cầu tới tường hoàn thiện (chuẩn 300mm). Phễu thu sàn phải đặt ở góc thấp nhất của sàn sau khi đã cán dốc.

2. Khu vực Nhà Bếp

Đầu chờ cấp nước cho chậu rửa và máy rửa bát phải bố trí gọn gàng dưới gầm tủ bếp. Đường ống thoát bếp phải đi thẳng, hạn chế gấp khúc và bắt buộc qua hộp bẫy mỡ.

3. Vị trí Máy Giặt

Máy giặt xả nước theo chu kỳ với lực xả rất mạnh và nhiều bọt xà phòng. Nếu dùng chung phễu thu sàn thông thường, bọt xà phòng và nước thải sẽ trào ngược ra sàn nhà. Cần bố trí ống thoát đứng riêng cho máy giặt cao hơn mặt sàn từ 30-40cm.

4. Sân Thượng Và Ban Công

Hệ thống thoát nước mưa cần trang bị quả cầu chắn rác (cầu chắn rác inox) thay vì phễu phẳng để tránh lá cây, rác bẩn che lấp miệng ống gây ngập vòm mái, thấm trần nhà.

Những Sai Lầm Thường Gặp Khi Thi Công Cấp Thoát Nước

Rất nhiều sự cố dở khóc dở cười xuất phát từ những sơ suất nhỏ trong quá trình thiết kế cấp thoát nước:

• Đường ống cấp quá nhỏ: Dùng ống phi 21 cho toàn bộ trục chính khiến khi một người mở vòi tắm thì người ở bếp không có nước dùng.

• Đường thoát thiếu độ dốc: Đi ống ngang phẳng lì khiến chất thải lắng đọng gây tắc nghẽn lâu dài.

• Bỏ qua hệ thống thông khí: Khi xả bồn cầu nghe tiếng "ọc ọc" ở sàn nhà vệ sinh và có mùi hôi bốc lên.

• Dùng quá nhiều co vuông (90 độ): Làm giảm áp lực nước cấp và gây dễ kẹt rác ở đường thoát.

• Không thử áp trước khi tô trát: Lắp xong dán gạch ngay, đến khi xả nước mới phát hiện rò rỉ âm tường, phải đục toàn bộ gạch gốm ốp sàn.

• Đặt đường ống thoát ở vị trí "chết": Đi ống đúc nguyên khối trong dầm bê tông cốt thép, khi hỏng hóc không thể thay thế hay sửa chữa.

Để kiểm soát chất lượng, bạn nên tham khảo danh mục để lựa chọn linh kiện đồng bộ.

Checklist Kiểm Tra Hệ Thống Cấp Thoát Nước Trong Nhà

Hãy sử dụng bảng checklist này để nghiệm thu công trình cùng nhà thầu trước khi thanh toán:

Giai đoạn 1: Trước khi thi công

• Có bản vẽ sơ đồ cấp thoát nước trong nhà chi tiết được duyệt.

• Xác định rõ vị trí nguồn cấp, bể phốt, hố ga và thiết bị cuối.

• Kiểm tra chủng loại, thương hiệu, độ dày của ống và phụ kiện vật tư.

Giai đoạn 2: Trong quá trình thi công

• Đường ống đi đúng tuyến bản vẽ, gắn cùm đai đỡ ống định vị chắc chắn.

• Kiểm tra độ dốc ống thoát (đạt từ 2% trở lên).

• Các góc chuyển hướng dùng lơi 45 độ thay vì cút 90 độ.

• Bịt kín toàn bộ đầu chờ ống bằng nút bịt chuyên dụng để tránh xà giặc, cát bụi rơi vào.

Giai đoạn 3: Nghiệm thu hoàn thiện

• Thử áp lực ống cấp (Bắt buộc): Bơm áp lực 8-10 bar giữ trong 24h, kim đồng hồ không sụt áp là đạt.

• Thử xả tràn ống thoát: Dội liên tục nhiều xô nước lớn vào bồn cầu, phễu sàn xem tốc độ rút nước và độ kín mối nối.

• Kiểm tra hoạt động của các van khóa tổng và van một chiều.

• Lưu lại sơ đồ đường ống âm tường, âm sàn thực tế (qua ảnh chụp hoặc bản vẽ hoàn công) để phục vụ công tác bảo trì, sửa chữa về sau.

Câu Hỏi Thường Gặp Về Cấp Thoát Nước Trong Nhà (FAQ)

1. Cấp thoát nước trong nhà gồm những hệ thống nào?

Hệ thống gồm hai phần chính: Hệ thống cấp nước (dẫn nước sạch từ nguồn tới thiết bị dùng) và Hệ thống thoát nước (thu gom nước thải, nước mưa dẫn ra bồn chứa xử lý và cống công cộng).

2. Vì sao đường thoát nước trong nhà thường bị tắc?

Các nguyên nhân chính bao gồm: Đường ống thi công thiếu độ dốc, lạm dụng quá nhiều cút vuông 90 độ, tích tụ tóc và cặn bẩn, không dùng bẫy tách mỡ ở chậu rửa bếp, hoặc đường ống bị vỡ chèn đất đá vào trong.

3. Có nên đi đường ống cấp nước âm tường không?

Có nên đi âm tường để đảm bảo tính thẩm mỹ cho không gian. Tuy nhiên, bắt buộc phải sử dụng ống hàn nhiệt PPR chất lượng cao và thực hiện thử áp lực chống rò rỉ tuyệt đối trước khi tô trát hoàn thiện.

4. Nên chọn kích thước ống cấp nước gia đình như thế nào?

Thông thường, trục cấp chính từ trên mái xuống dùng ống phi 32 hoặc phi 27. Các ống nhánh dẫn vào từng khu vệ sinh dùng ống phi 25. Các ống rẽ đấu nối trực tiếp vào thiết bị (vòi sen, lavabo) dùng ống phi 21.

5. Có bắt buộc phải làm ống thông khí cho hệ thống thoát không?

Rất bắt buộc. Thiếu ống thông khí sẽ làm xáo trộn áp suất trong ống khi xả nước, dẫn đến hiện tượng nước rút chậm, bốc mùi hôi thối ngược từ bể phốt và hư hỏng các bẫy nước xi phông.

Cấp Thoát Nước Trong Nhà – Thiết Kế Đúng Quan Trọng Hơn Vật Tư Đắt Tiền

Tóm lại, một hệ thống cấp thoát nước trong nhà vận hành hoàn hảo không phụ thuộc hoàn toàn vào việc bạn mua loại thiết bị đắt tiền đến đâu, mà phụ thuộc vào tư duy thiết kế cấp thoát nước chuẩn kỹ thuật ngay từ đầu. Một sơ đồ phân nhánh hợp lý, độ dốc đạt chuẩn và bố trí van khóa thông minh sẽ bảo vệ ngôi nhà bạn khỏi những sự cố rò rỉ ẩm mốc suốt nhiều thập kỷ.

Đừng chờ đến khi tường nhà thấm đọng hay mùi hôi bốc lên mới tìm cách khắc phục. Hãy đầu tư thời gian rà soát bản vẽ và lựa chọn vật tư chuẩn xác ngay hôm nay.

Bạn đang chuẩn bị thi công hoặc nâng cấp hệ thống nước cho ngôi nhà của mình? Hãy xác định rõ kích thước đường ống, áp lực nước và liên hệ ngay với các đơn vị phân phối vật tư uy tín để được tư vấn các dòng van nước, van một chiều, ống và phụ kiện chính hãng phù hợp nhất với công trình đối với cấp thoát nước trong nhà.
