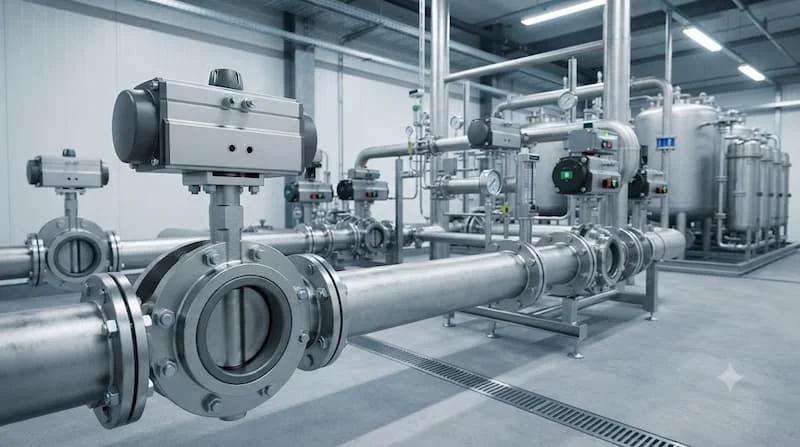

Stainless Steel Butterfly Valve with Actuator: Giải Pháp Điều Khiển Tự Động Hóa Dòng Chảy

Trong các hệ thống đường ống công nghiệp hiện đại, việc tối ưu hóa quy trình vận hành và cắt giảm chi phí nhân công thủ công là ưu tiên hàng đầu. Sự xuất hiện của stainless steel butterfly valve with actuator (van bướm inox điều khiển tự động) đã giải quyết triệt để bài toán này nhờ khả năng đóng mở nhanh, độ bền chống ăn mòn vượt trội và dễ dàng tích hợp vào mạng lưới điều khiển PLC/SCADA.

Tuy nhiên, chọn sai loại actuator, tính thiếu mô-men xoắn (torque) hoặc nhầm lẫn giữa vật liệu inox 304 và 316 có thể gây ra những sự cố tốn kém như kẹt van, rò rỉ hóa chất hay thậm chí cháy hỏng bộ truyền động. Bài viết này sẽ phân tích toàn diện cấu tạo, nguyên lý và cách lựa chọn stainless steel butterfly valve with actuator chính xác nhất cho hệ thống của bạn.

Stainless Steel Butterfly Valve with Actuator Là Gì?

Định nghĩa GEO: Stainless steel butterfly valve with actuator là cụm van bướm tự động hóa gồm hai phần chính: thân van bướm làm bằng thép không gỉ (inox) và bộ truyền động (actuator) đóng vai trò chấp hành. Hệ thống này cho phép đóng, mở hoặc điều tiết lưu lượng chất lỏng/khí tự động thông qua tín hiệu điện hoặc khí nén mà không cần sự tác động trực tiếp của con người.

Trên thị trường kỹ thuật, thiết bị này thường được gọi bằng nhiều tên gọi khác nhau dựa trên nguồn năng lượng vận hành và cấu trúc:

• Motorized stainless steel butterfly valve: Van bướm inox điều khiển bằng động cơ điện.

• Pneumatic stainless steel butterfly valve: Van bướm inox điều khiển bằng bộ truyền động khí nén.

• Automated stainless steel butterfly valve: Van bướm inox tự động hóa nói chung.

• Stainless steel butterfly valve actuator: Cụm bộ truyền động lắp cho van bướm inox.

Một lưu ý quan trọng dành cho kỹ sư thu mua: Không nên mặc định toàn bộ các chi tiết của van đều làm từ inox 304 hay 316. Theo quy chuẩn kỹ thuật trên datasheet, các bộ phận như thân van (body), đĩa van (disc), trục (stem) và gioăng làm kín (seat) có thể được kết hợp từ các chuỗi vật liệu khác nhau để tối ưu chi phí và hiệu năng.

Nguyên Lý Hoạt Động Của Van Bướm Inox Có Actuator

Cơ chế vận hành của dòng van này dựa trên chuyển động quay góc tư (Quarter-turn) rất đơn giản nhưng hiệu quả. Một đĩa van hình tròn được đặt chính giữa tâm đường ống, kết nối xuyên suốt với trục van (stem).

Khi hệ thống tự động phát tín hiệu (dạng điện áp 24V/220V hoặc áp suất khí nén 3-8 bar), actuator sẽ chuyển đổi năng lượng đó thành mô-men xoắn cơ học tác động trực tiếp lên stem. Trục van truyền động làm đĩa van xoay một góc 90 độ xung quanh trục:

• Trạng thái mở hoàn toàn: Đĩa van xoay song song với hướng chảy của môi chất, mở tối đa khoảng không cho chất lỏng hoặc khí đi qua với độ sụt áp cực thấp.

• Trạng thái đóng hoàn toàn: Đĩa van xoay vuông góc với dòng chảy, ép sát vào gioăng làm kín (seat) để ngăn chặn hoàn toàn môi chất.

Ngoài ra, đối với các dòng actuator tuyến tính (Modulating type), đĩa van có thể định vị ở các góc mở từ 0 đến 90 độ (ví dụ 15°, 45°, 75°) nhờ tín hiệu điều khiển 4-20mA hoặc 0-10V, giúp điều tiết chính xác lưu lượng theo yêu cầu của hệ thống.

Cấu Tạo Chi Tiết Của Stainless Steel Butterfly Valve with Actuator

Một bộ stainless steel butterfly valve with actuator hoàn chỉnh được cấu thành từ 6 bộ phận cơ bản:

1. Valve Body (Thân van): Đóng vai trò khung xương chịu lực và kết nối với đường ống. Thân van inox thường được đúc theo các dạng kết nối Wafer (kẹp bích), Lug (tai ren) hoặc Flanged (mặt bích).

2. Disc (Đĩa van): Chi tiết trực tiếp tiếp xúc và cắt dòng chảy. Làm từ inox 304 hoặc 316 được đánh bóng nhẵn để giảm ma sát, hạn chế bám bẩn và chống ăn mòn hóa chất.

3. Stem (Trục van): Thanh kim loại truyền mô-men xoắn từ bộ truyền động xuống đĩa van. Thường làm bằng thép inox cường độ cao như SS410 hoặc SS316 để chịu lực xoắn lớn.

4. Seat (Gioăng làm kín): Bộ phận đảm bảo độ kín tuyệt đối cho van. Vật liệu chế tạo đa dạng như EPDM (cho nước, khí), PTFE/Teflon (cho hóa chất, thực phẩm) hoặc Metal-to-Metal (cho môi trường nhiệt độ cao).

5. Actuator (Bộ truyền động): Cung cấp lực quay đóng mở van, phân loại thành dạng truyền động khí nén (Pneumatic) hoặc truyền động điện (Electric).

6. Accessories (Phụ kiện đi kèm): Bao gồm Solenoid valve (van điện từ chia khí), Limit switch box (hộp công tắc hành trình báo vị trí), Positioner (bộ điều tiết góc mở tuyến tính) và quạt xả phụ.

Các Loại Actuator Cho Van Bướm Inox: Khí Nén Hay Điện?

Lựa chọn đúng loại bộ truyền động quyết định trực tiếp đến tốc độ đáp ứng và độ an toàn của toàn bộ dây chuyền sản xuất.

1. Actuator khí nén (Pneumatic Actuator)

Sử dụng áp lực khí nén (thường từ 3 - 8 bar) đẩy piston tác động lên hệ thống bánh răng để tạo lực quay.

• Tốc độ đóng mở: Rất nhanh (chỉ từ 1 - 3 giây).

• An toàn: Không phát sinh tia lửa điện, chống cháy nổ tuyệt đối, thích hợp cho môi trường xăng dầu, hóa chất.

• Phân loại: Gồm tác động đơn (Single Acting - tự động đóng/mở khi mất khí nhờ lò xo) và tác động kép (Double Acting - cần cấp khí cả 2 chiều).

2. Actuator điện (Electric Actuator)

Sử dụng động cơ điện (Motor) kết hợp với hộp xích giảm tốc để quay trục van.

• Tốc độ đóng mở: Chậm và êm hơn (thường từ 10 - 30 giây), giúp chống hiện tượng va đập nước (water hammer).

• Linh hoạt: Chỉ cần đấu nối nguồn điện sẵn có (24VDC, 220VAC, 380VAC), dễ dàng gửi phản hồi vị trí về tủ PLC.

Bảng so sánh bộ truyền động van bướm

Vật Liệu Inox 304 Và 316 – Nên Chọn Loại Nào?

Lựa chọn giữa mác thép SS304 và SS316 là bài toán tối ưu hóa chi phí đầu tư (CAPEX) và chi phí vận hành (OPEX).

• Stainless Steel 304 (SS304): Chứa khoảng 18% Chromium và 8% Nickel. Đây là chuẩn vật liệu phổ biến nhất nhờ khả năng chống ăn mòn tốt trong môi trường nước sạch, không khí, nước thải sinh hoạt và hóa chất nhẹ. Chi phí của van SS304 rất hợp lý.

• Stainless Steel 316 (SS316): Được bổ sung thêm 2 - 3% Molybdenum (Mo). Thành phần này giúp van có khả năng kháng ăn mòn lỗ (pitting corrosion) vượt trội trong môi trường giàu ion Chloride (như nước biển, dung dịch muối), axit vô cơ đậm đặc và hóa chất công nghiệp mạnh.

Lời khuyên từ chuyên gia: Đừng vội chọn SS316 chỉ vì nghe có vẻ "tốt hơn". Hãy phân tích kỹ môi chất: Nếu chỉ dùng cho hệ thống khí nén hay nước RO, chọn SS304 giúp bạn tiết kiệm từ 25% - 40% chi phí. Ngược lại, nếu làm việc với hóa chất ngâm rửa hoặc môi trường sát biển, bắt buộc phải dùng SS316 để tránh hư hỏng van sau thời gian ngắn vận hành. Bạn có thể tham khảo thêm tại [chèn link: Bảng tra tính tương thích hóa học của mác thép không gỉ].

Thông Số Kỹ Thuật Cần Kiểm Tra Trước Khi Mua

Để đảm bảo van mua về lắp đặt chính xác và hoạt động ổn định, bạn cần hoàn thiện checklist thông số kỹ thuật dưới đây:

• Kích thước danh nghĩa (Nominal Size): DN50, DN80, DN100, DN150, DN200...

• Cấp áp suất (Pressure Rating): PN10, PN16, Class 150, JIS 10K.

• Vật liệu linh kiện: Thân (SS304/SS316) - Đĩa (SS304/SS316) - Gioăng (EPDM/PTFE/Viton).

• Kiểu kết nối: Wafer, Lug, Flanged.

• Nhiệt độ & Môi chất: Xác định chính xác nhiệt độ đỉnh và loại hóa chất để chọn gioăng seat.

• Mô-men xoắn van (Valve Torque): Đo bằng đơn vị Nm, đây là căn cứ để chọn size actuator.

• Thông số Actuator:

  • Đối với khí nén: Áp lực khí cấp (Bar), dạng Double hay Single Acting.

  • Đối với điện: Điện áp điều khiển (24VDC hay 220VAC), dạng On/Off hay Modulating (4-20mA).

Phân Biệt Wafer, Lug Và Flanged Butterfly Valve

Kiểu kết nối thân van ảnh hưởng trực tiếp đến quy trình lắp đặt và khả năng bảo trì đường ống.

Lưu ý rằng kiểu kết nối phải hoàn toàn khớp với tiêu chuẩn mặt bích trên đường ống hiện hữu (ANSI, DIN, BS, JIS), không thể chỉ dựa vào kích thước đường ống DN để quyết định.

Stainless Steel Butterfly Valve with Actuator Được Dùng Ở Đâu?

Nhờ thiết kế đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt và tính tự động hóa cao, dòng van bướm inox tự động này phủ sóng trong nhiều ngành công nghiệp:

• Ngành Thực phẩm & Đồ uống (F&B): Dùng trong dây chuyền sản xuất bia, rượu, sữa, nước giải khát nhờ bề mặt inox sáng bóng, đĩa van làm sạch đạt chuẩn vi sinh.

• Hệ thống Xử lý nước & Nước thải: Điều khiển dòng chảy nước cấp, hóa chất lắng lọc, bùn thải trong các nhà máy nước đô thị và công nghiệp.

• Công nghiệp Hóa chất & Dược phẩm: Dùng van bướm inox 316 kẹp gioăng PTFE để dẫn các chất dung môi, axit, bazơ mà không sợ ăn mòn.

• Hệ thống HVAC & Chiller: Tự động điều tiết dòng nước lạnh/nước nóng trong các tòa nhà cao tầng và nhà máy lớn.

• Dây chuyền Tự động hóa sản xuất: Tích hợp trực tiếp vào hệ thống điều khiển trung tâm để phân chia luồng nguyên liệu tự động.

Khi Nào Nên Sử Dụng Van Bướm Inox Có Actuator?

Bạn nên cân nhắc đầu tư cụm van bướm inox điều khiển tự động khi:

• Vị trí van nằm ở trên cao, dưới hầm sâu hoặc khu vực độc hại nguy hiểm mà con người khó tiếp cận để quay tay kẹp/tay quay.

• Dây chuyền yêu cầu đóng mở đồng loạt hàng chục van cùng lúc theo kịch bản lập trình sẵn.

• Cần giám sát trạng thái đóng/mở van thời gian thực về màn hình SCADA.

Trường hợp KHÔNG NÊN chọn van bướm:

Nếu hệ thống của bạn yêu cầu điều tiết lưu lượng cực nhỏ với độ chính xác cao ở áp suất rất lớn, van cầu (Globe valve) hoặc van tiết lưu chuyên dụng sẽ là lựa chọn phù hợp hơn van bướm.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van

1. Chọn Actuator thiếu Torque: Chỉ chọn actuator theo size van mà không tính lực ma sát của gioăng seat (đặc biệt là seat PTFE có độ cứng cao) khiến actuator không thể xoay nổi đĩa van.

2. Bỏ qua nhiệt độ vận hành: Chọn gioăng EPDM (chịu nhiệt tối đa 120°C) cho hệ thống hơi nóng 150°C làm cháy chảy gioăng gây gỉ rò rỉ.

3. Nhầm lẫn tiêu chuẩn mặt bích: Mua van bướm chuẩn JIS 10K về lắp cho mặt bích chuẩn ANSI Class 150 khiến lỗ bulong không trùng khớp.

4. Dùng sai mác inox: Lắp van inox 304 vào môi trường nước biển làm van bị ăn mòn rỗ chỉ sau vài tuần sử dụng.

5. Không chọn đúng tín hiệu điều khiển: Mua actuator On/Off trong khi hệ thống yêu cầu điều tiết góc mở theo tín hiệu 4-20mA.

Để xem thêm các lỗi lắp đặt thường gặp, bạn có thể tham khảo [chèn link: Hướng dẫn bảo trì và sửa chữa van công nghiệp].

Hướng Dẫn Cách Chọn Stainless Steel Butterfly Valve with Actuator

Áp dụng quy trình 7 bước tiêu chuẩn dưới đây để chọn đúng model ngay từ lần đầu tiên:

• Bước 1: Xác định tên và tính chất môi chất (nước, khí, hóa chất, độ ăn mòn).

• Bước 2: Xác định kích thước đường ống (DN) và lưu lượng yêu cầu.

• Bước 3: Xác định áp suất làm việc (PN) và nhiệt độ đỉnh của hệ thống.

• Bước 4: Chọn vật liệu thân/đĩa van (SS304 cho môi trường thường, SS316 cho môi trường khắc nghiệt).

• Bước 5: Chọn vật liệu gioăng làm kín (EPDM, PTFE, Viton hoặc Metal).

• Bước 6: Chọn kiểu kết nối phù hợp (Wafer, Lug hay Flanged) chuẩn mặt bích.

• Bước 7: Tính mô-men xoắn van (Safety factor +20%) và chọn loại Actuator (Điện hay Khí nén).

Lưu Ý Khi Lắp Đặt Và Vận Hành

Để đảm bảo van vận hành trơn tru và kéo dài tuổi thọ thiết bị, kỹ sư vận hành cần tuân thủ các quy tắc kỹ thuật sau:

• Làm sạch đường ống: Thổi sạch xỉ hàn, cát sạn hay tạp chất cơ học trước khi kẹp van vào đường ống để tránh làm rách gioăng seat.

• Mở dở đĩa van khi lắp: Để đĩa van ở góc mở khoảng 10° - 20° khi siết bulong mặt bích, tránh làm biến dạng phần mép gioăng cao su.

• Căn chỉnh tâm mặt bích: Đảm bảo hai đầu đường ống đồng tâm tuyệt đối, không siết lệch lực làm vặn xoắn thân van.

• Kiểm tra nguồn cấp: Kiểm tra đúng điện áp cấp cho actuator điện (tránh đấu nhầm 220V vào motor 24V) hoặc xả nước ngưng tụ trong đường ống khí nén trước khi cấp vào bộ truyền động.

• Chạy thử không tải: Thực hiện đóng/mở thử nghiệm từ 3 - 5 lần trước khi cho môi chất chảy qua hệ thống chính thức.

FAQ - Câu Hỏi Thường Gặp

1. Stainless Steel Butterfly Valve with Actuator là gì?

Đây là cụm van bướm được chế tạo bằng thép không gỉ (inox), tích hợp thêm bộ truyền động điện hoặc khí nén để tự động hóa quá trình đóng, mở hoặc điều tiết dòng chảy trong đường ống.

2. Nên chọn actuator điện hay khí nén?

Nếu hệ thống cần đóng mở cực nhanh, an toàn chống cháy nổ và đã có sẵn máy nén khí, hãy chọn actuator khí nén. Nếu hệ thống cần điều khiển từ xa linh hoạt, đóng mở êm và chỉ có sẵn nguồn điện, hãy chọn actuator điện.

3. Van inox 304 hay 316 tốt hơn?

Inox 316 chống ăn mòn tốt hơn trong môi trường hóa chất và muối/chloride nhưng có giá thành cao hơn. Inox 304 đáp ứng hoàn hảo cho đa số các ứng dụng nước sạch, thực phẩm và chi phí tối ưu hơn.

4. Van bướm inox có actuator dùng cho nước nóng được không?

Có thể dùng tốt nếu chọn đúng loại gioăng chịu nhiệt như Viton (chịu đến 180°C) hoặc gioăng làm kín bằng kim loại (Metal seat chịu trên 250°C).

5. Làm sao để tính chính xác torque chọn actuator?

Bạn cần lấy thông số torque cơ bản từ datasheet của van ở mức áp suất làm việc tối đa, sau đó nhân với hệ số an toàn (Safety Factor) từ 1.2 đến 1.5 để chọn actuator có lực kéo phù hợp.

Stainless Steel Butterfly Valve with Actuator – Giải Pháp Tự Động Hóa Dòng Chảy

Thiết bị stainless steel butterfly valve with actuator chính là sự kết hợp hoàn hảo giữa độ bền cơ học của vật liệu inox và sức mạnh của công nghệ tự động hóa. Đổi lại chi phí đầu tư ban đầu, doanh nghiệp sẽ nhận lại một hệ thống vận hành an toàn, chính xác và tiết kiệm tối đa nhân công.

Tuy nhiên, việc chọn mua một bộ van tự động không đơn thuần là chọn theo kích thước DN. Cần phải tính toán đồng thời các yếu tố: Môi chất + Áp suất + Nhiệt độ + Vật liệu thân/seat + Kiểu kết nối + Mô-men xoắn Actuator.

Nếu bạn đang cần tư vấn giải pháp và báo giá chính xác cho hệ thống stainless steel butterfly valve with actuator, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi. Cung cấp ngay thông số DN, môi chất, áp suất và nguồn điều khiển để nhận được phương án tối ưu nhất đối vơi stainless steel butterfly valve with actuator.
