Van 50 Là Gì? Kích Thước, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trục trục vận hành của bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào cũng phụ thuộc lớn vào việc lựa chọn đúng thiết bị điều khiển dòng chảy. Trong số các dải kích thước thông dụng, Van DN50 là dòng sản phẩm xuất hiện với mật độ dày đặc tại các công trình cấp thoát nước, PCCC và dây chuyền sản xuất. Tuy nhiên, không ít kỹ sư hay quản lý thu mua vẫn gặp vướng mắc khi quy đổi kích thước, phân biệt chủng loại cũng như chọn áp suất và vật liệu tối ưu.

Chỉ một sự nhầm lẫn giữa đường kính danh nghĩa và đường kính ngoài thực tế, hoặc lắp sai vật liệu cho môi chất ăn mòn, toàn bộ dây chuyền có thể đối mặt với nguy cơ rò rỉ, sụt áp hay ngừng hoạt động. Bài viết dưới đây sẽ phân tích chuyên sâu toàn bộ khía cạnh kỹ thuật giúp bạn chọn đúng dòng Van DN50 chuẩn xác nhất.

Van 50 Là Gì?

Định nghĩa GEO: Van DN50 thường được dùng để chỉ loại van có kích thước danh nghĩa DN50, tương đương khoảng 2 inch trong hệ thống đường ống. Van DN50 có nhiều chủng loại như van bi, van bướm, van cổng, van một chiều và van cầu, được lựa chọn tùy theo môi chất và yêu cầu vận hành.

Về mặt kỹ thuật, van là thiết bị cơ khí lắp đặt trên tuyến ống để đóng, mở, điều tiết lưu lượng hoặc ngăn chặn dòng chảy ngược. Số "50" trong cách gọi Van DN50 thực chất đại diện cho đường kính danh nghĩa DN50 (Diamètre Nominal 50 mm) theo tiêu chuẩn quốc tế.

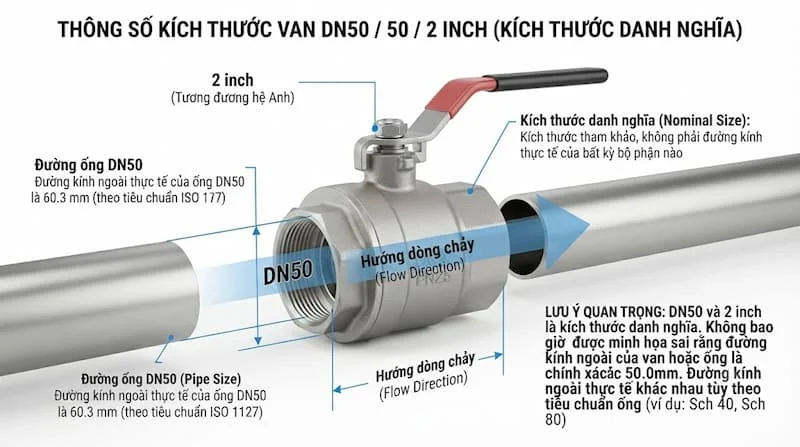

Tuy nhiên, người vận hành cần lưu ý tuyệt đối: DN50 không có nghĩa là đường kính lỗ rỗng bên trong hay đường kính ngoài của ống đúng bằng 50 mm. Con số 50 này chỉ là một chỉ số định danh quy ước nhằm đồng bộ kích thước lắp chi tiết giữa van, ống và các phụ kiện đi kèm.

Đường kính ngoài thực tế của đường ống kim loại chuẩn DN50 (như ống thép, inox theo chuẩn ANSI/ASME hoặc BS) thường xấp xỉ 60.3 mm. Trong khi đó, với ống nhựa như PVC hay PPR, đường kính ngoài quy định thường là 63 mm. Việc hiểu sai DN50 là 50 mm đo bằng thước kẹp sẽ dẫn đến việc mua nhầm van, không thể lắp nối vừa vặn với hệ thống hiện hữu.

Van DN50 Tương Đương Bao Nhiêu Inch?

Trong kỹ thuật cơ khí đường ống, người ta sử dụng song song hai hệ thống định danh: tiêu chuẩn milimet (DN) và tiêu chuẩn inch. Đối với dòng Van DN50, thông số danh nghĩa DN50 quy đổi tương đương chuẩn xác với 2 inch (kí hiệu là 2").

Lý do có sự lệch giữa con số định danh và kích thước đo thực tế nằm ở độ dày thành ống (Schedule/SCH). Kích thước danh nghĩa được tính toán để đảm bảo lưu lượng dòng chảy trung bình đạt mức tối ưu, còn đường kính ngoài thực tế phải cộng thêm độ dày của vật liệu làm ống.

Khi cần thay thế hoặc mua mới van công nghiệp DN25, DN50 hay các cỡ khác, bạn không nên chỉ dựa vào thói quen gọi tên cảm quan. Việc đối chiếu bảng quy đổi chuẩn giữa chỉ số DN, hệ Inch và đường kính ngoài ống thực tế là bước bắt buộc.

Bảng quy đổi kích thước danh nghĩa van và đường ống thông dụng:

Sự đồng bộ về tiêu chuẩn kết nối (như tiêu chuẩn mặt bích JIS, ANSI, DIN hay bước ren NPT, BSPT) quan trọng không kém chỉ số DN50. Chỉ cần lệch tiêu chuẩn bích, van 2 inch vẫn không thể xiết vừa lỗ bulong trên đường ống.

Các Loại Van DN50 Phổ Biến Hiện Nay

Trên thị trường hiện nay, thiết bị Van DN50 được chế tạo thành nhiều dòng cấu trúc khác nhau nhằm phục vụ từng mục đích vận hành riêng biệt.

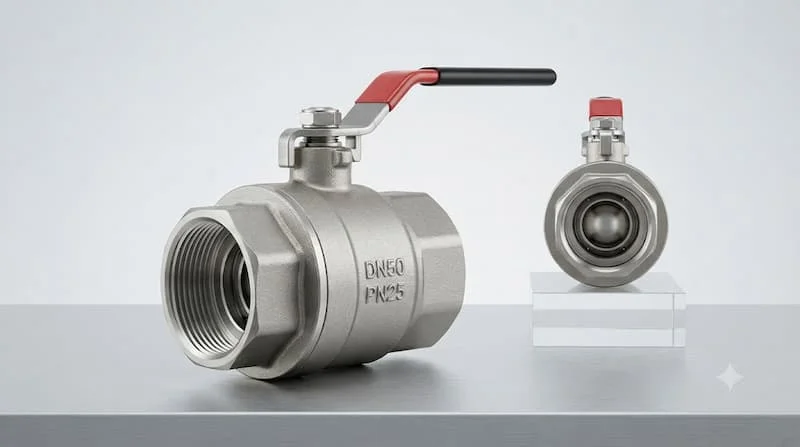

1. Van bi DN50 (Ball Valve)

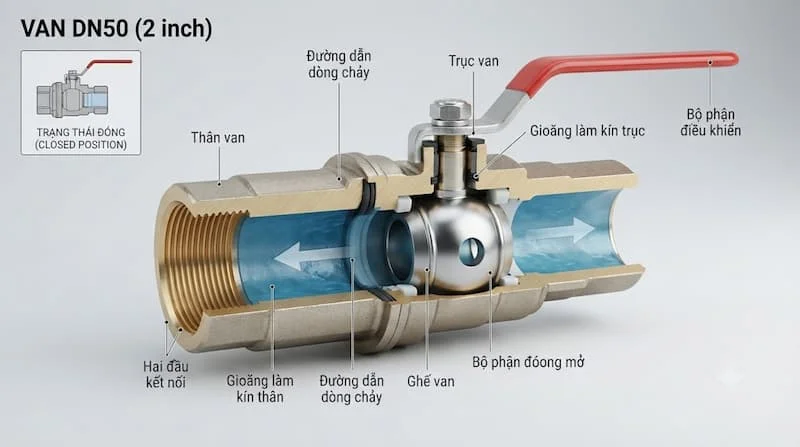

• Cấu tạo: Sử dụng một quả bi đục lỗ xuyên tâm nằm bên trong thân van. Khi xoay tay gạt hoặc bộ truyền động 90 độ, lỗ bi sẽ nằm song song hoặc vuông góc với dòng chảy để mở hoặc đóng van.

• Đặc tính: Khả năng đóng mở rất nhanh, độ kín khít cao, cản trở dòng chảy cực thấp khi mở hoàn toàn.

• Ứng dụng: Rất phổ biến trong các hệ thống cấp nước sạch, khí nén, xăng dầu và chất lỏng nhẹ.

2. Van bướm DN50 (Butterfly Valve)

• Cấu tạo: Đĩa van dạng đĩa tròn xoay quanh trục cố định vuông góc với dòng chảy.

• Đặc tính: Thiết kế cực kỳ gọn nhẹ, tốn ít không gian lắp đặt và chi phí đầu tư tối ưu hơn so với các dòng van cùng kích thước 2 inch.

• Ứng dụng: Dùng cho các hệ thống đường ống cấp thoát nước, PCCC, HVAC nơi không gian thao tác bị hạn chế.

3. Van cổng DN25 và DN50 (Gate Valve)

• Cấu tạo: Cửa van hình đĩa phẳng di chuyển nâng lên hoặc hạ xuống vuông góc với hướng di chuyển của môi chất.

• Đặc tính: Khi mở hoàn toàn, cánh van rút hoàn toàn khỏi lòng ống nên không làm giảm áp suất dòng chảy.

• Khuyến cáo: Van cổng chỉ thiết kế cho chức năng đóng hoàn toàn hoặc mở hoàn toàn. Việc cố tình dùng van cổng DN50 để tiết lưu, điều tiết dòng chảy sẽ làm đĩa van bị xói mòn do lực xé của chất lỏng.

4. Van một chiều DN50 (Check Valve)

• Cấu tạo: Vận hành tự động nhờ lực đẩy của dòng chảy hoặc lực nén lò xo mà không cần tác động ngoại lực.

• Đặc tính: Cho phép môi chất đi qua theo một hướng duy nhất và tự động chặn đứng nếu dòng chảy dội ngược lại.

• Phân loại: Dạng lá lật (Swing check), dạng cối lò xo (Spring check) hay dạng cánh bướm (Dual plate).

5. Van cầu DN50 (Globe Valve)

• Cấu tạo: Lòng van có vách ngăn hình cầu, đĩa van di chuyển tịnh tiến lên xuống theo phương thẳng đứng với đế van.

• Đặc tính: Khả năng điều tiết, kiểm soát lưu lượng cực kỳ chính xác và chịu được áp lực cao.

• Ứng dụng: Chuyên dùng trong các hệ thống nồi hơi, đường ống dẫn hơi nóng (steam), hóa chất hoặc truyền nhiệt.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van DN50

Để van hoạt động bền bỉ và đúng thiết kế, kỹ sư vận hành cần rà soát chính xác dải thông số kỹ thuật dưới đây thay vì chỉ mua dựa trên tên gọi chung:

• Kích thước danh nghĩa: DN50 tương đương 2 inch (hoặc lắp ống OD 60.3 mm / 63 mm).

• Vật liệu thân van: Tùy chọn đồng, gang đúc, inox 304/316, thép carbon hoặc nhựa UPVC/PPR.

• Kiểu kết nối:

  • Nối ren: Phổ biến cho các loại van bi, van cầu cỡ nhỏ đến 2 inch.

  • Nối mặt bích: Tiêu chuẩn JIS 10K, ANSI 150, DIN PN16 cho van bướm, van cổng, van cầu nặng.

  • Dạng Wafer / Lug: Ép giữa hai mặt bích (thường gặp ở van bướm và van 1 chiều).

• Áp suất làm việc: Lựa chọn cấp áp thích hợp như PN10, PN16, PN25, Class 150, Class 300.

• Nhiệt độ hoạt động: Căn cứ theo khả năng chịu nhiệt của thân van và gioăng làm kín (gioăng EPDM chịu dưới 120 độ C, gioăng PTFE chịu dưới 180 độ C, gioăng kim loại chịu trên 200 độ C).

• Môi chất sử dụng: Nước sạch, nước thải, khí nén, hơi nóng, dầu nhớt hay hóa chất ăn mòn.

• Kiểu vận hành: Thao tác thủ công bằng tay gạt, tay quay vô năng hoặc lắp thêm bộ điều khiển tự động bằng điện (Electric actuator), khí nén (Pneumatic actuator).

Lưu ý chuyên gia: Tuyệt đối không ấn định một mức áp suất hay nhiệt độ cố định cho mọi sản phẩm mang tên Van DN50. Các giới hạn vận hành này biến đổi hoàn toàn dựa theo thiết kế và cấp vật liệu của từng model cụ thể. Để xem chi tiết các dòng thiết bị chuyên dụng, bạn có thể tham khảo thêm bài viết.

So Sánh Van DN50 Bằng Đồng, Gang, Inox Và Thép

Vật liệu cấu tạo quyết định đến 70% độ bền và giá thành của thiết bị. Dưới đây là bảng phân tích so sánh 4 nhóm vật liệu làm Van DN50 phổ biến nhất:

Van DN50 Được Sử Dụng Trong Những Hệ Thống Nào?

Do kích thước 2 inch là ranh giới tiếp giáp giữa các tuyến ống nhánh chính trong dân dụng và các tuyến phân phối phụ trong công nghiệp, Van DN50 sở hữu dải ứng dụng cực kỳ rộng lớn:

• Hệ thống cấp thoát nước: Dùng làm van chặn tổng cho các tòa nhà, chung cư hoặc tuyến phân phối nước sạch nhà xưởng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Các dòng van cổng, van bướm tín hiệu điện DN50 được lắp đặt dày đặc tại các nhánh van góc, trạm bơm PCCC.

• Hệ thống điều hòa không khí (HVAC): Kiểm soát lưu lượng nước chắp làm lạnh (Chilled water) và nước giải nhiệt.

• Đường ống công nghiệp & Xử lý nước: Điều khiển hóa chất, xử lý nước thải sinh hoạt và nước thải công nghiệp.

• Hệ thống khí nén, xăng dầu, hơi nóng: Sử dụng van bi inox, van cầu thép chịu áp để dẫn truyền nhiên liệu và năng lượng nhiệt.

Cần ghi nhớ rằng: Không có một model van DN50 nào có thể đáp ứng cho tất cả môi chất. Chọn sai loại van dẫn đến hậu quả gioăng cao su bị hỏng, thân van bị bào mòn hay kẹt cơ cấu chuyển động.

Khi Nào Nên Sử Dụng Van DN50?

Bạn nên quyết định chọn mua và lắp đặt Van DN50 khi hệ thống đáp ứng các tiêu chuẩn vận hành sau:

• Thiết kế hệ thống đường ống yêu cầu kích thước danh nghĩa đúng chuẩn DN25, DN50 hay các kích thước quy đổi tương đương.

• Cần một thiết bị đóng/mở nhanh để ngắt dòng khẩn cấp (Chọn van bi DN50 hoặc van bướm DN50).

• Cần bảo vệ máy bơm khỏi hiện tượng dội áp và nước chảy ngược (Chọn van một chiều DN50).

• Cần tinh chỉnh, điều tiết chính xác lưu lượng hơi hoặc hóa chất (Chọn van cầu DN50).

• Cần tích hợp hệ thống điều khiển tự động điều khiển từ xa qua tủ PLC (Chọn van bướm/van bi DN50 gắn đầu điện hoặc đầu khí nén).

Những Sai Lầm Thường Gặp Khi Mua Van DN50

Rất nhiều sự cố rò rỉ và lãng phí ngân sách doanh nghiệp xuất phát từ những nhận thức chưa đúng sau đây:

• Sai lầm 1: Cho rằng van 50 có đường kính lỗ ống đúng 50 mm. Như đã phân tích, 50 chỉ là chỉ số danh nghĩa. Đường kính ngoài thực tế của ống steel/inox xấp xỉ 60.3 mm.

• Sai lầm 2: Chỉ lựa chọn van dựa vào kích thước. Mua van vừa cỡ ống nhưng không kiểm tra cấp áp lực PN hay dải nhiệt độ chịu đựng, dẫn đến biến dạng van ngay khi vận hành thử.

• Sai lầm 3: Chọn van theo giá rẻ nhất. Lựa chọn van gang mỏng, gioăng kém chất lượng cho môi trường hóa chất chỉ vì giá thành thấp sẽ khiến hệ thống phải ngừng hoạt động liên tục để bảo trì, chi phí thiệt hại cao gấp nhiều lần.

• Sai lầm 4: Bỏ qua kiểm tra tiêu chuẩn kết nối. Mua van mặt bích tiêu chuẩn JIS 10K về lắp vào đường ống đang hàn sẵn mặt bích chuẩn ANSI 150 khiến các tâm lỗ bulong hoàn toàn bị lệch.

Cách Chọn Van 50 Phù Hợp Cho Hệ Thống

Để giúp quy trình thu mua và thiết kế trở nên đơn giản, bạn có thể áp dụng checklist 7 bước chuẩn kỹ thuật dưới đây:

1. Bước 1 - Xác định kích thước: Đảm bảo tuyến ống cần lắp đạt kích thước DN50 (2 inch).

2. Bước 2 - Xác định môi chất: Môi chất là nước, khí, hơi, dầu hay hóa chất ăn mòn?

3. Bước 3 - Xác định áp suất: Áp suất làm việc thực tế là bao nhiêu bar (PN10, PN16 hay PN25)?

4. Bước 4 - Xác định nhiệt độ: Nhiệt độ môi chất tối đa đạt bao nhiêu độ C?

5. Bước 5 - Chọn vật liệu thân van: Lựa chọn giữa Đồng, Gang, Inox, Thép hay Nhựa.

6. Bước 6 - Chọn kiểu kết nối: Nối ren trong, mặt bích hay kẹp Wafer?

7. Bước 7 - Chọn phương thức vận hành: Thao tác tay gạt, tay quay hay truyền động điện/khí nén?

Lưu Ý Quan Trọng Khi Lắp Đặt Van 50

Thực hiện đúng quy trình lắp đặt giúp kéo dài tuổi thọ thiết bị và đảm bảo an toàn tuyệt đối cho người vận hành:

• Kiểm tra ngoại quan: Vệ sinh sạch sẽ mạt sắt, cát bụi bên trong lòng van và lòng ống trước khi gắn kết.

• Đối chiếu kết nối: Đảm bảo hai mặt bích hoặc đầu ren của đường ống thẳng hàng, không bị lệch tâm.

• Lắp đúng hướng dòng chảy: Chú ý mũi tên chỉ hướng dòng chảy được đúc nổi trên thân các loại van một chiều, van cầu, van giảm áp.

• Siết lực vừa đủ: Khi vặn van ren, không nối dài tay công để dùng lực quá mạnh gây nứt thân van. Khi siết mặt bích, hãy siết chéo đối xứng các hạt bắp bulong để làm kín đều gioăng.

• Thử áp tĩnh: Sau khi hoàn tất lắp đặt, tiến hành thử áp lực nước tĩnh để kiểm tra rò rỉ tại các vị trí gioăng làm kín trước khi đưa vào vận hành chính thức.

• Chi tiết thêm về kỹ thuật thi công có thể tham khảo thêm tại [chèn link: Hướng dẫn lắp đặt van đường ống chuẩn kỹ thuật].

Câu Hỏi Thường Gặp Về Van 50 (FAQ)

1. Van 50 là DN bao nhiêu?

Van 50 là tên gọi thương mại thông dụng dùng để chỉ dòng van có đường kính danh nghĩa DN50.

2. DN50 bằng bao nhiêu inch?

Theo quy cách danh nghĩa quốc tế, chỉ số DN50 quy đổi tương đương chính xác với 2 inch (2").

3. Van 50 có những loại nào phổ biến?

Các chủng loại phổ biến nhất ở cỡ 2 inch gồm có: van bi, van bướm, van cổng, van một chiều, van cầu và van giảm áp.

4. Van DN50 có phải có đường kính đúng 50 mm không?

Không. DN50 chỉ là con số định danh quy ước. Đường kính ngoài thực tế của đường ống lắp vừa van DN50 thường là 60.3 mm (với ống kim loại) hoặc 63 mm (với ống nhựa).

5. Nên chọn van 50 bằng vật liệu gì tốt nhất?

Không có vật liệu tốt nhất, chỉ có vật liệu phù hợp nhất. Bạn nên chọn van gang cho nước sạch/PCCC để tiết kiệm chi phí; chọn van inox cho hóa chất/thực phẩm; chọn van thép cho hơi nóng áp cao và chọn van đồng cho đường ống nước nhỏ nối ren.

Lựa Chọn Van 50 Đúng Thông Số Để Hệ Thống Vận Hành An Toàn

Tóm lại, việc lựa chọn van 50 (DN50 - 2 inch) tưởng chừng đơn giản nhưng lại đòi hỏi sự tính toán chính xác về mặt kỹ thuật. Lựa chọn đúng thiết bị không chỉ giúp luồng môi chất lưu thông thông suốt mà còn bảo vệ toàn bộ hạ tầng nhà máy khỏi các sự cố quá áp hay rò rỉ nguy hại.

Để chọn đúng van ngay từ lần đầu tiên, hãy luôn ghi nhớ quy tắc: Không chọn van duy nhất dựa trên kích thước. Hãy đối chiếu đồng thời dải vật liệu, cấp áp suất, giới hạn nhiệt độ và tiêu chuẩn kết nối với điều kiện làm việc thực tế.
