Cẩm nang toàn diện về bích JIS 10K: Thông số, bảng kích thước và cách chọn chuẩn xác

Bích JIS 10K là gì và khi nào nên sử dụng?

Khi tiến hành lắp đặt hệ thống đường ống, van công nghiệp, máy bơm hay các thiết bị chuyên dụng, chỉ cần lựa chọn sai tiêu chuẩn mặt bích cũng có thể đẩy toàn bộ công trình vào tình trạng bế tắc. Kết quả nhãn tiền là các lỗ bulong không khớp, sai đường kính vòng tâm (PCD), sai kích thước bích dẫn đến việc hoàn toàn không thể ghép nối với thiết bị. Lúc này, thợ thi công buộc phải cắt bỏ và thay đổi lại cả đoạn đường ống, gây lãng phí lớn về thời gian và chi phí vật tư.

Thêm vào đó, người dùng rất dễ rơi vào ma trận nhầm lẫn giữa các hệ cấp áp suất như bích JIS 10K với JIS 5K, JIS 16K, hoặc đơn thuần chỉ dựa vào kích thước DN danh nghĩa mà quên mất các thông số hình học thực tế của bích.

Bài viết chuyên sâu này sẽ giải thích chi tiết bích JIS 10K là gì, các thông số kỹ thuật cốt lõi, phân loại chi tiết, cách đọc bảng tra kích thước chuẩn xác và phương pháp lựa chọn tối ưu nhất cho hệ thống của bạn.

Kiến thức nền

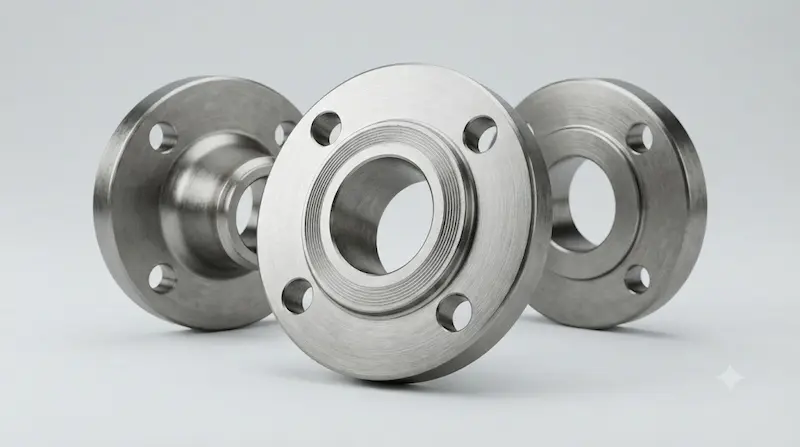

Bích JIS 10K là gì?

Bích JIS 10K là loại mặt bích được thiết kế và sản xuất tuân thủ theo hệ thống Tiêu chuẩn Công nghiệp Nhật Bản (JIS - Japanese Industrial Standards) thuộc cấp áp suất danh nghĩa 10K. Thiết bị này đóng vai trò tạo ra mối nối tháo lắp linh hoạt giữa các đoạn ống, van công nghiệp, máy bơm và các thiết bị phụ trợ trong hệ thống đường ống.

Khái niệm chi tiết về cấu trúc danh định bao gồm:

• JIS: Hệ thống tiêu chuẩn chất lượng kỹ thuật quốc gia của Nhật Bản.

• 10K: Cấp áp suất danh nghĩa theo tiêu chuẩn. Cần lưu ý rằng không nên hiểu đơn giản con số này là "chịu được chính xác 10 kg/cm² trong mọi điều kiện vận hành".

Khả năng chịu áp lực thực tế của bích JIS 10K còn phụ thuộc vào nhiều yếu tố cấu thành như vật liệu chế tạo, nhiệt độ dòng chảy, tiêu chuẩn áp dụng và các điều kiện vận hành cụ thể của toàn hệ thống. Đây là thông tin nền tảng giúp bạn thiết kế an toàn và bền vững.

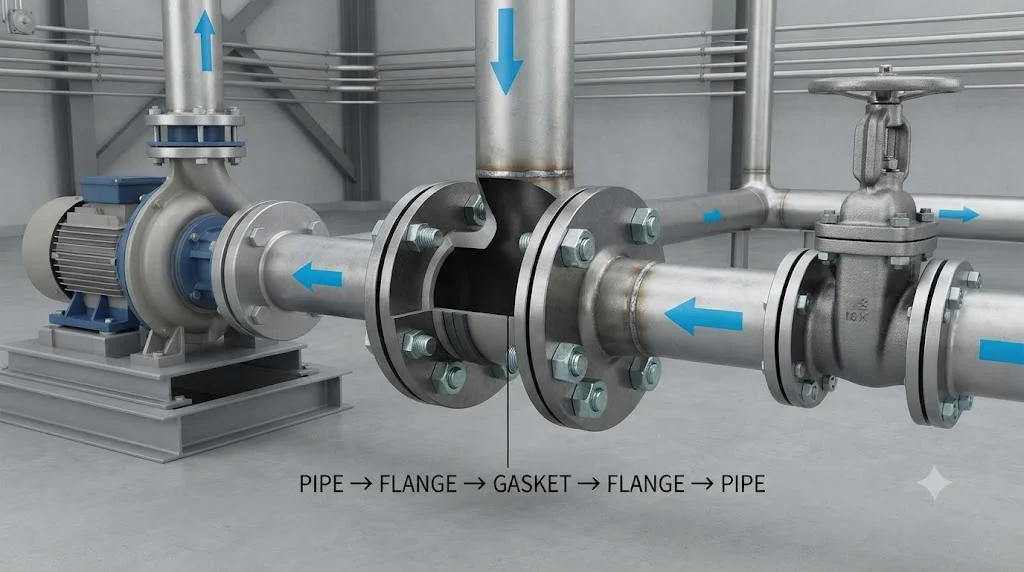

Nguyên lý kết nối của bích JIS 10K

Cấu tạo cơ bản của một mối ghép mặt bích bao gồm sự kết hợp đồng bộ giữa: Bích + Gioăng làm kín (Gasket) + Bulong/Đai ốc + Bề mặt kết nối thiết bị.

Quy trình tạo độ kín diễn ra theo cơ chế chặt chẽ:

Đặt tấm gioăng làm kín nằm giữa hai mặt bích đối diện.

Xỏ hệ thống bulong qua các lỗ định hình trên vành bích.

Siết chặt các đai ốc theo lực lực mô-men xoắn đối xứng phù hợp.

Hai mặt bích ép chặt vào gioăng, tạo độ kín khít tuyệt đối cho dòng chảy bên trong.

Khi cần thiết, hệ thống có thể dễ dàng tháo rời bulong để bảo trì, vệ sinh hoặc thay thế thiết bị.

Việc ứng dụng mặt bích mang lại ưu điểm vượt trội về khả năng tháo lắp linh hoạt, cực kỳ thuận tiện cho việc bảo dưỡng định kỳ các dòng van công nghiệp cỡ lớn hoặc thiết bị có cấu trúc phức tạp.

Phân tích chuyên sâu

Các loại bích JIS 10K phổ biến

Dựa theo cấu trúc hình học và phương thức kết nối với đường ống, thị trường hiện nay chia bích JIS thành các dòng sản phẩm chủ đạo sau:

JIS 10K Slip-On Flange (Bích hàn trượt): Cấu tạo có đường kính lỗ trong lớn hơn ống một chút. Ống được lồng trực tiếp vào trong bích và hàn cố định cả mặt trong lẫn mặt ngoài. Loại này rất dễ lắp đặt và phổ biến trong hệ thống cấp nước thông thường.

JIS 10K Welding Neck Flange (Bích cổ hàn): Có phần cổ hàn dài vát nhọn giúp chuyển tiếp ứng suất từ ống sang bích một cách mượt mà. Đây là lựa chọn hàng đầu cho các hệ thống đường ống yêu cầu kỹ thuật và áp lực cao.

JIS 10K Blind Flange (Bích mù / Bích đặc): Không có lỗ khoét tâm, chuyên dùng để bịt kín điểm cuối của đường ống, đóng nhánh hệ thống tạm thời hoặc phục vụ cho công tác thử áp lực đường ống.

JIS 10K Threaded Flange (Bích ren): Phía trong lỗ bích được tiện ren tương thích với ren ngoài của ống, cho phép lắp đặt nhanh chóng mà không cần mối hàn, phù hợp cho các khu vực hạn chế thi công nhiệt.

JIS 10K Loose / Lap Joint Flange (Bích lồng / Bích cổ liền): Dùng kết hợp với đoạn ống loe (stub end), cho phép xoay linh hoạt để căn chỉnh lỗ bulong dễ dàng khi lắp đặt.

Lưu ý: Không phải mọi loại bích đều có thể sử dụng hoán đổi cho nhau trong mọi điều kiện nhiệt độ và áp suất khắt khe.

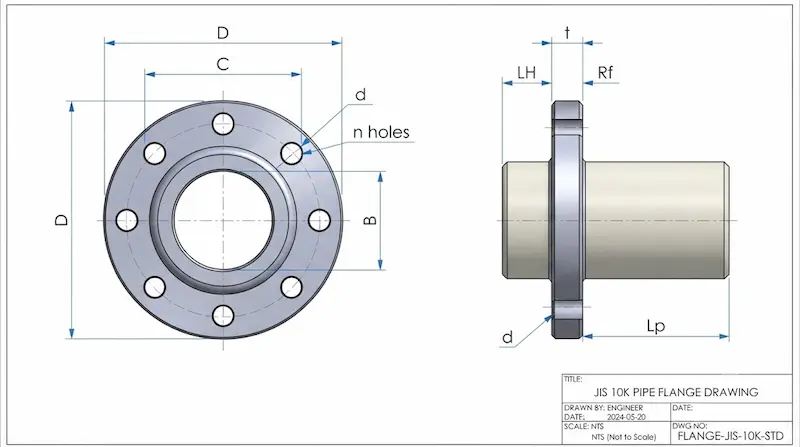

Thông số kích thước

Bảng kích thước bích JIS theo DN

Bảng tra thông số hình học tiêu chuẩn của bích JIS theo kích thước danh nghĩa (DN) giúp kỹ sư và thợ kỹ thuật đối chiếu trực tiếp sản phẩm:

Lưu ý quan trọng: Khi thực hiện đặt hàng hoặc thiết kế thi công, cần đối chiếu chính xác số liệu từ catalogue của nhà sản xuất hoặc phiên bản tiêu chuẩn công nghiệp JIS B2220 hiện hành để đảm bảo độ chính xác tuyệt đối.

Các thông số quan trọng khi chọn bích JIS

Để đảm bảo chọn mua đúng sản phẩm tương thích, bạn cần nắm vững các thuật ngữ kỹ thuật cốt lõi sau:

• DN (Diameter Nominal): Kích thước danh nghĩa của đường ống.

• OD (Outside Diameter): Đường kính phủ bì ngoài cùng của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn tâm đi qua chính giữa các lỗ xỏ bulong.

• Bolt Hole (Đường kính lỗ bulong): Kích thước lỗ để xỏ thân bulong.

• Number of Bolt Holes: Tổng số lượng lỗ khoan trên vành bích.

• Flange Thickness: Độ dày thân của mặt bích.

• Bore: Đường kính lỗ khoét tâm để lắp ống.

Insight chuyên gia: Tuyệt đối không bao giờ chọn mua mặt bích chỉ dựa vào thông số DN chung chung. Hai loại bích cùng kích thước DN nhưng khác tiêu chuẩn (ví dụ JIS và DIN/PN) sẽ có kích thước PCD và số lỗ bulong hoàn toàn lệch nhau, khiến việc lắp ghép trở nên bất khả thi.

So sánh

Bích JIS khác JIS 5K và JIS 16K như thế nào?

Hệ thống tiêu chuẩn Nhật Bản phân chia mặt bích thành nhiều cấp áp lực khác nhau. Bảng đối chiếu dưới đây làm rõ sự khác biệt giữa các dòng phổ biến:

Giải thích quan trọng: Không nên có suy nghĩ sai lầm rằng "JIS 16K tốt hơn JIS 10K nên lúc nào cũng mua loại 16K cho chắc". Việc lựa chọn sai cấp áp suất không chỉ làm tăng chi phí vật tư vô ích mà còn khiến kích thước lỗ bulong hoặc tâm lỗ không khớp với thiết bị sẵn có. Mọi quyết định đều phải dựa trên áp suất vận hành thực tế của toàn hệ thống.

Ứng dụng thực tế

Bích JIS  được sử dụng ở đâu?

Nhờ sự cân đối tối ưu giữa độ dày, khả năng chịu áp và chi phí kinh tế, bích JIS hiện diện rộng rãi trong nhiều lĩnh vực kỹ thuật:

• Hệ thống cấp thoát nước: Các tuyến ống dẫn nước sạch đô thị, trạm bơm tăng áp quy mô lớn, nhà máy xử lý nước thải.

• Hệ thống PCCC: Đường ống cứu hỏa, hệ thống bơm phòng cháy chữa cháy đòi hỏi độ tin cậy và áp lực ổn định.

• Hệ thống HVAC: Các đường ống nước lạnh của máy làm lạnh nước (Chiller), hệ thống điều hòa không khí trung tâm và trạm bơm tuần hoàn.

• Công nghiệp quá trình (Process Piping): Nhà máy hóa chất, thực phẩm, dược phẩm, dây chuyền dẫn dung dịch kỹ thuật.

• Kết nối thiết bị đầu cuối: Dùng làm bích chờ để gắn kết van bướm, van cổng, đồng hồ đo lưu lượng, bộ lọc chữ Y hoặc thiết bị trao đổi nhiệt.

Sai lầm thường gặp

7 sai lầm khi chọn và lắp bích JIS

Chỉ chọn theo DN mà quên kiểm tra tiêu chuẩn: Đây là lỗi sơ đẳng và phổ biến nhất khiến vật tư mua về không thể lắp lẫn.

Nhầm lẫn giữa JIS 10K và PN10 (Tiêu chuẩn châu Âu/DIN): Mặc dù con số đều là "10", hệ thống lỗ bulong và PCD của hai tiêu chuẩn này hoàn toàn khác nhau, tuyệt đối không được lắp thay thế trực tiếp.

Bỏ qua bước kiểm tra PCD: Dẫn đến tình trạng tâm lỗ bulong bị lệch, không thể đút bulong qua các vành bích đối diện.

Chọn sai loại gioăng làm kín: Gioăng cao cấp hoặc gioăng amiăng/non-asbestos phải tương thích hoàn hảo với môi chất, nhiệt độ và áp lực của đường ống.

Siết bulong lực không đều: Việc siết lệch tay hoặc không theo hình chéo góc sẽ khiến tấm gioăng bị ép méo mó, dẫn đến rò rỉ nước ngay khi chạy thử.

Chọn sai vật liệu bích: Dùng bích thép carbon cho môi trường hóa chất ăn mòn mạnh thay vì vật liệu Inox chuyên dụng.

Sai kích thước chiều dài bulong: Sử dụng bulong quá ngắn không bắt kịp đai ốc hoặc quá dài gây vướng víu, mất mỹ quan và an toàn kỹ thuật.

Hướng dẫn / Checklist

Checklist chọn bích JIS đúng chuẩn

Trước khi tiến hành đặt hàng vật tư, hãy kiểm tra kỹ lưỡng danh sách các tiêu chí kỹ thuật sau:

• Xác định chính xác đường kính danh nghĩa (DN) của đường ống.

• Định hình chuẩn tiêu chuẩn mặt bích (phải là hệ JIS).

• Kiểm tra đường kính ngoài (OD) thực tế.

• Kiểm tra đường kính vòng tâm lỗ bulong (PCD).

• Đếm chính xác tổng số lượng lỗ bulong trên vành.

• Kiểm tra đường kính lỗ xỏ bulong (Bolt hole).

• Kiểm tra độ dày tiêu chuẩn của bích.

• Kiểm tra đường kính lỗ trong (Bore) khớp với ống.

• Lựa chọn đúng chủng loại bích (Slip-on, Blind, Welding neck...).

• Xác định vật liệu chế tạo phù hợp (Thép, Inox 304/316, Gang).

• Xác định mức nhiệt độ và áp suất làm việc tối đa.

• Lựa chọn chủng loại gioăng đệm tương thích.

• Kiểm tra kích thước bulong và đai ốc đi kèm.

Nếu bạn vẫn còn cảm thấy phân vân trước nhiều thông số phức tạp, hãy [chèn link: gửi thông số hệ thống hoặc hình ảnh mặt bích hiện tại] cho đội ngũ kỹ thuật của chúng tôi để được hỗ trợ đối chiếu chính xác trước khi quyết định mua hàng!

FAQ

Bích JIS chính xác là gì?

Đây là dòng mặt bích thiết kế theo tiêu chuẩn công nghiệp Nhật Bản (JIS) thuộc cấp áp suất danh nghĩa 10K, dùng để liên kết các đoạn ống, van và máy bơm thông qua hệ thống bulong và gioăng đệm.

Bích JIS  có phải là tiêu chuẩn PN10 không?

Không. JIS và PN thuộc hai hệ tiêu chuẩn đo lường và hình học hoàn toàn khác nhau (tiêu chuẩn Nhật Bản và tiêu chuẩn châu Âu). Chúng không thể lắp lẫn trực tiếp dù có chung mức áp suất danh nghĩa.

Bích JIS bao gồm những chủng loại nào phổ biến?

Các dạng thông dụng nhất gồm bích hàn trượt (Slip-on), bích cổ hàn (Welding neck), bích mù (Blind flange), bích ren (Threaded) và bích lồng (Lap joint).

Làm thế nào để chọn đúng kích thước bích JIS chính xác?

Bạn không thể chỉ dựa vào thông số DN. Bắt buộc phải kiểm tra thông số PCD, số lượng lỗ bulong, đường kính lỗ, độ dày thân bích và tiêu chuẩn JIS B2220 đi kèm.

Bích JIS 10K được ứng dụng trong những hệ thống nào?

Sản phẩm được dùng rộng rãi trong hệ thống cấp thoát nước đô thị, trạm bơm, hệ thống PCCC, điều hòa không khí HVAC và nhiều ngành công nghiệp dẫn truyền chất lỏng khác.

Chọn đúng bích JIS 10k để đảm bảo kết nối an toàn

Tổng kết lại, bích JIS là một cấp tiêu chuẩn kỹ thuật quan trọng đòi hỏi sự xác định rõ ràng và chính xác trong từng khâu thiết kế. Cần ghi nhớ rằng thông số DN chỉ là yếu tố khởi đầu; để mối ghép đạt độ kín tuyệt đối, bạn bắt buộc phải kiểm tra kỹ lưỡng các yếu tố gồm PCD, số lượng lỗ bulong, đường kính lỗ, độ dày và vật liệu tương thích. Việc chọn sai tiêu chuẩn sẽ dẫn đến hậu quả nghiêm trọng về tiến độ và chi phí thi công.
