Hiểu về bộ lọc cặn nước (Water Strainer): Cẩm nang thiết yếu về bảo vệ, phân loại và lựa chọn

Tại sao bộ lọc cặn nước lại quan trọng trong hệ thống nước?

Trong bất kỳ hệ thống nước nào đang vận hành, nguồn nước chưa qua xử lý hiếm khi hoàn toàn tinh khiết. Nước thường mang theo các thành phần lơ lửng, bao gồm cát, rỉ sét, bụi bẩn, cặn đường ống và các mảnh vụn cơ học nhỏ. Nếu không được kiểm soát, các hạt mài mòn này sẽ tất yếu chảy xuống hạ nguồn và xâm nhập vào các bộ phận nhạy cảm như máy bơm, van điều khiển, lưu lượng kế, thiết bị trao đổi nhiệt và các béc phun tưới tiêu.

Hậu quả của việc bỏ qua các chất ô nhiễm này là vô cùng nghiêm trọng. Cặn bẩn tích tụ dẫn đến tình trạng tắc nghẽn mãn tính, giảm lưu lượng dòng chảy, sụt áp đột ngột, thiết bị hao mòn nhanh chóng và phát sinh chi phí bảo trì khẩn cấp tốn kém.

Để ngăn ngừa những sự cố này, bộ lọc cặn nước đóng vai trò là hàng rào phòng thủ cơ học quan trọng, giữ lại các hạt không mong muốn trước khi chúng có thể làm hỏng cơ sở hạ tầng phía hạ nguồn. Việc hiểu rõ các loại, kích thước lưới lọc, mức áp suất và yêu cầu lắp đặt là điều cần thiết để lựa chọn được bộ lọc cặn nước phù hợp nhằm đảm bảo hiệu quả vận hành lâu dài.

Kiến thức nền

Bộ lọc cặn nước (Water Strainer) là gì?

water strainer là một thiết bị cơ học được sử dụng để loại bỏ chất rắn lơ lửng và cặn bẩn khỏi nước trước khi nước chảy đến các thiết bị hạ nguồn. Thiết bị này thường sử dụng một lưới đục lỗ hoặc phần tử lưới để giữ lại các hạt không mong muốn một cách cơ học trong khi vẫn cho phép nước chảy qua.

Khái niệm vận hành rất đơn giản: nước chảy vào, cặn bẩn bị giữ lại bởi lưới lọc, và nước đã lọc sẽ chảy ra ngoài.

Điều quan trọng là phải phân biệt rõ bộ lọc cặn nước với bộ lọc nước thông thường (water filter). Trong khi bộ lọc cặn tập trung vào việc giữ lại các hạt tương đối thô bằng lưới lọc, thì bộ lọc nước thường nhắm đến các hạt mịn, các chất ô nhiễm hóa học cụ thể, hoặc sử dụng các vật liệu lọc như than hoạt tính và màng lọc. Bộ lọc cặn được chế tạo chủ yếu để bảo vệ thiết bị một cách mạnh mẽ và thường có thể được làm sạch và tái sử dụng nhiều lần, trong khi các hệ thống lọc nước thông thường thường tập trung vào việc xử lý nước uống.

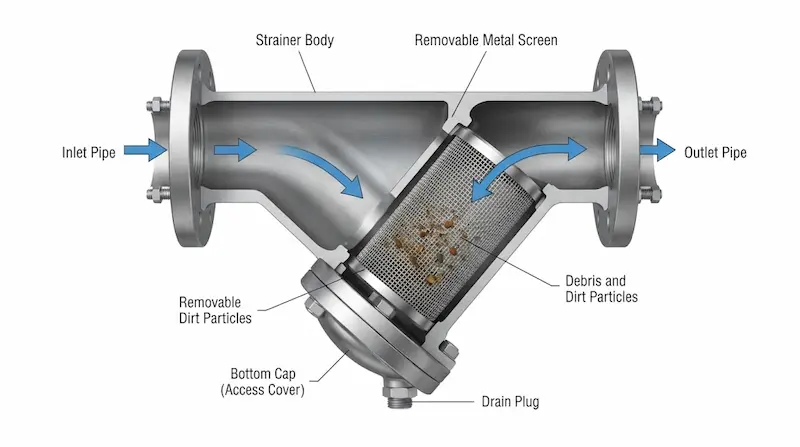

Bộ lọc cặn nước hoạt động như thế nào?

Hoạt động của một bộ lọc cặn nước tuân theo một lộ trình rõ ràng do động lực học chất lỏng của hệ thống đường ống quy định:

Nước đi vào đầu vào của thân bộ lọc.

Dòng chất lỏng đi trực tiếp qua phần tử lưới lọc bên trong.

Các hạt có kích thước lớn hơn kích thước lỗ cho phép sẽ bị giữ lại bên trong lưới hoặc giỏ lọc.

Nước sạch hơn tiếp tục hành trình qua đầu ra để đến các thiết bị hạ nguồn.

Cặn bẩn tích tụ lắng xuống vùng thu gom và cần được làm sạch định kỳ bằng tay hoặc tự động.

Một sự cân bằng kỹ thuật quan trọng chi phối quá trình này: các khe lưới nhỏ hơn sẽ giữ lại các hạt mịn hơn, nhưng chúng cũng tạo ra tổn thất áp suất có khả năng cao hơn trên toàn thiết bị. Ngược lại, các lỗ lưới lớn hơn tạo ra lực cản dòng chảy thấp hơn, mặc dù chúng chỉ chặn được các mảnh vụn lớn hơn. Việc tìm ra điểm cân bằng này là cốt lõi của thiết kế hệ thống thích hợp.

Phân tích chuyên sâu

Các loại bộ lọc cặn nước phổ biến

Việc lựa chọn thiết kế chính xác phụ thuộc rất nhiều vào bố cục và nhu cầu vận hành của hệ thống:

• Bộ lọc cặn chữ Y (Y-Type Water Strainer): Có thiết kế nhỏ gọn hình chữ Y. Loại này rất phổ biến trong các hệ thống đường ống chung, dễ lắp đặt trong không gian hẹp và xử lý hiệu quả nhiều ứng dụng nước tiêu chuẩn.

• Bộ lọc cặn chữ T / Dạng giỏ (T-Type / Basket Strainer): Cung cấp diện tích lọc lớn hơn nhiều so với các dòng máy nhỏ gọn, lý tưởng cho các ứng dụng có lưu lượng lớn, nơi các giỏ lọc bên trong có thể dễ dàng tháo ra để bảo trì.

• Bộ lọc cặn đôi / Giỏ đôi (Duplex / Twin Basket Strainer): Có hai buồng lọc song song. Một buồng có thể được cô lập và làm sạch trong khi hệ thống tiếp tục chạy, làm cho nó trở nên không thể thiếu đối với các hoạt động yêu cầu dòng chảy liên tục, không gián đoạn.

• Bộ lọc cặn dạng giỏ đơn (Simplex Basket Strainer): Một thiết bị giỏ đơn được xây dựng với cấu trúc đơn giản để dễ bảo trì, lý tưởng cho các ứng dụng có thể chịu được việc tạm dừng hệ thống theo lịch trình để vệ sinh.

• Bộ lọc cặn gắn ống hút / Bơm (Suction / Pump Strainer): Được thiết kế đặc biệt để bảo vệ máy bơm trên đường ống hút nhằm ngăn chặn các vật thể lạ làm hỏng cánh bơm.

Góc nhìn chuyên gia: Không nên chọn bộ lọc chỉ dựa vào hình dáng bên ngoài. Hãy luôn đánh giá toàn diện tốc độ dòng chảy, kích thước ống, áp suất vận hành, kích thước mắt lưới, hướng lắp đặt và yêu cầu bảo trì.

Các thông số quan trọng của bộ lọc cặn nước bạn nên biết

Để đảm bảo hiệu suất đáng tin cậy, các kỹ sư và người mua cần đánh giá một số thông số cốt lõi:

• Kích thước ống (Pipe Size): Phải khớp với kích thước đường ống hiện tại của bạn (ví dụ: 1/2", 1", 2", 4", DN25, DN50, DN100).

• Kích thước mắt lưới (Mesh Size): Quy định ngưỡng lọc, nhưng hãy nhớ rằng lưới quá mịn không tự động đồng nghĩa với sự lựa chọn hệ thống tốt hơn.

• Lưu lượng dòng chảy (Flow Rate): Phải xử lý được công suất tối đa của hệ thống mà không gây cản trở dòng chảy quá mức.

• Định mức áp suất (Pressure Rating): Phải đáp ứng hoặc vượt mức áp suất vận hành tối đa của đường ống một cách an toàn.

• Thành phần vật liệu: Các lựa chọn như thép không gỉ, đồng thau, gang, gang cầu và nhựa kỹ thuật phải phù hợp với tính chất hóa học của chất lỏng.

• Định mức nhiệt độ (Temperature Rating): Rất cần thiết đối với các hệ thống quản lý nước nóng hoặc có sự biến động nhiệt độ khắc nghiệt.

Kích thước mắt lưới bộ lọc cặn nước có ý nghĩa gì?

Thuật ngữ "mesh" (mắt lưới) đề cập trực tiếp đến mật độ hoặc số lượng lỗ trên mỗi inch tuyến tính trên bộ phận sàng lọc. Tùy thuộc vào nhà sản xuất, các thông số kỹ thuật có thể được thể hiện bằng số mesh, định mức micron (micron rating), hoặc kích thước lỗ rõ ràng tính bằng milimét.

Một quan niệm sai lầm phổ biến là số lượng mắt lưới càng cao thì bộ lọc cặn nước càng tốt. Trên thực tế, lưới quá mịn trong môi trường nhiều cặn bẩn sẽ kích hoạt tình trạng tắc nghẽn nhanh chóng, làm tăng độ sụt áp và đòi hỏi sự can thiệp thủ công liên tục. Mắt lưới phải luôn phù hợp với kích thước hạt cụ thể mà bạn cần giữ lại trong khi vẫn duy trì trong giới hạn tổn thất áp suất chấp nhận được.

Phân sự khác biệt giữa bộ lọc cặn nước và bộ lọc nước

Hai thiết bị này bổ sung cho nhau chứ không thay thế cho nhau. Trong hầu hết các hệ thống công nghiệp, bộ lọc cặn nước nằm ở thượng nguồn để bảo vệ máy bơm và van, trong khi bộ lọc nước xử lý tinh hơn ở hạ nguồn.

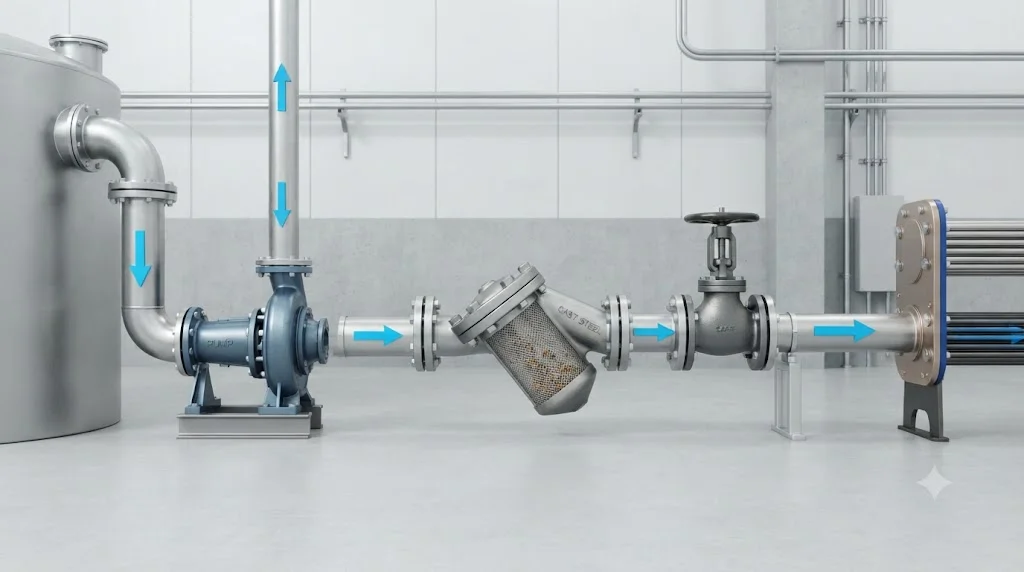

Ứng dụng thực tế water strainer

Bộ lọc cặn nước được sử dụng ở đâu?

• Máy bơm nước (Water Pumps): Cần thiết trên các đường ống hút để giữ cho cát, bụi bẩn và cặn bám không phá hủy cánh quạt máy bơm.

• Van (Valves): Ngăn chặn các mảnh vụn mắc kẹt làm xước bề mặt đệm van và gây rò rỉ bên trong.

• Hệ thống HVAC: Bảo vệ máy làm lạnh (chiller), máy bơm, thiết bị trao đổi nhiệt và van điều khiển khỏi bị xuống cấp sớm.

• Hệ thống tưới tiêu (Irrigation Systems): Ngăn các hạt nhỏ làm tắc các béc phun vi mô, đầu phun mưa và các thành phần tưới nhỏ giọt.

• Hệ thống nước công nghiệp: Duy trì tính toàn diện của chất lỏng trên các vòng làm mát, đường ống nước gia công và các đơn vị tuần hoàn.

Các sự cố và sai lầm thường gặp khi dùng bộ lọc cặn nước

Chọn mắt lưới quá mịn, dẫn đến tắc nghẽn nhanh chóng và sụt áp tăng vọt.

Lắp đặt sai kích thước ống làm nghẽn công suất dòng chảy của hệ thống.

Lắp ngược chiều so với mũi tên chỉ hướng dòng chảy chính xác.

Bỏ qua định mức áp suất, có nguy cơ làm vỡ thân vỏ máy cực kỳ nguy hiểm.

Sao nhãng việc bảo trì lưới lọc định kỳ, gây cản trở dòng chảy nghiêm trọng.

Chọn vật liệu thân máy không phù hợp, dễ bị ăn mòn điện hóa hoặc phân hủy hóa học.

Coi bộ lọc cặn cơ học như một hệ thống lọc nước hoàn chỉnh có khả năng loại bỏ vi khuẩn, virus hoặc khoáng chất hòa tan.

Hướng dẫn / Checklist

Cách chọn bộ lọc cặn nước phù hợp

Thực hiện quy trình kiểm tra gồm 7 bước kỹ thuật sau để đưa ra lựa chọn tối ưu nhất:

• Bước 1 — Xác định ứng dụng: Xác định xem nó phục vụ máy bơm, mạng lưới tưới tiêu, vòng lặp HVAC hay quy trình công nghiệp.

• Bước 2 — Kiểm tra kích thước ống: Khớp chính xác kích thước DN hoặc hệ inch và kiểu kết nối.

• Bước 3 — Xác định lưu lượng dòng chảy yêu cầu: Đảm bảo bộ lọc cặn nước không trở thành điểm nghẽn cổ chai.

• Bước 4 — Xác định kích thước hạt: Xác định xem bạn đang nhắm mục tiêu là cát, rỉ sét hay các mảnh vụn thô lớn.

• Bước 5 — Chọn kích thước mắt lưới/lỗ lọc: Cân bằng các mục tiêu lọc với khả năng chịu đựng độ sụt áp của hệ thống.

• Bước 6 — Kiểm tra áp suất và nhiệt độ: Xác minh độ tương thích với các điều kiện vận hành cao điểm.

• Bước 7 — Chọn vật liệu và phương pháp bảo trì: Lựa chọn giữa đồng thau, thép không gỉ hoặc gang dựa trên khả năng tiếp cận và nhu cầu dịch vụ.

Checklist lắp đặt và bảo trì bộ lọc cặn nước

• Checklist Lắp đặt:

  •  Kiểm tra các mũi tên chỉ hướng dòng chảy trên thân máy.

  •  Khớp chính xác kích thước đường ống.

  •  Xác nhận các kiểu kết nối tương thích (ren, mặt bích).

  •  Đảm bảo làm kín gioăng đệm đúng cách.

  •  Lắp đặt với khoảng trống vừa đủ để kéo lưới lọc ra trong quá trình bảo dưỡng.

  •  Tuân theo các nguyên tắc hướng dẫn định hướng lắp đặt của nhà sản xuất.

  •  Thử nghiệm áp suất và kiểm tra rò rỉ ngay sau khi khởi động.

• Checklist Bảo trì:

  •  Theo dõi độ chênh lệch áp suất thường xuyên.

  •  Kiểm tra lưới lọc bên trong theo lịch trình định kỳ.

  •  Loại bỏ cặn bẩn tích tụ và rửa sạch các bộ phận kỹ lưỡng.

  •  Kiểm tra hiện tượng ăn mòn vật liệu hoặc mòn kết cấu.

  •  Thay thế ngay lập tức các lưới lọc bị biến dạng hoặc rách.

Góc nhìn chuyên gia: Không nên chỉ dựa hoàn toàn vào lịch trình ngày tháng cố định để vệ sinh. Nếu chất lượng chất lỏng biến động hoặc độ sụt áp tăng vọt, hãy kiểm tra bộ lọc cặn nước của bạn ngay lập tức.

FAQ

water strainer dùng để làm gì?

Bộ lọc cặn nước loại bỏ các chất rắn lơ lửng và cặn bẩn tương đối lớn khỏi nước để giúp bảo vệ các thiết bị hạ nguồn như máy bơm, van và thiết bị trao đổi nhiệt khỏi bị hư hỏng vật lý.

Sự khác biệt giữa bộ lọc cặn nước và bộ lọc nước là gì?

Bộ lọc cặn dựa vào lưới hoặc màn chắn vật lý để giữ lại các hạt thô, trong khi bộ lọc sử dụng vật liệu mịn, lõi lọc hoặc màng để bẫy các phần tử vi mô hoặc chất ô nhiễm hòa tan.

Làm cách nào để chọn kích thước mắt lưới phù hợp?

Bạn phải chọn kích thước mắt lưới sao cho giữ lại được kích thước cặn mục tiêu của bạn trong khi vẫn giữ lưu lượng cản trở và mức sụt áp nằm trong giới hạn cho phép của hệ thống.

Bao lâu thì nên vệ sinh bộ lọc cặn nước một lần?

Tần suất làm sạch phụ thuộc rất nhiều vào chất lượng nước và tải trọng chất rắn. Việc theo dõi độ sụt áp qua bộ lọc đáng tin cậy hơn nhiều so với việc tuân thủ một lịch trình cứng nhắc.

Bộ lọc cặn nước có bảo vệ được máy bơm không?

Có. Việc lắp đặt một bộ lọc cặn có kích thước phù hợp trên đường ống hút của máy bơm sẽ ngăn chặn các mảnh vụn rắn lơ lửng xâm nhập vào vỏ máy và làm hỏng cánh bơm bên trong.

Chọn bộ lọc cặn nước phù hợp cho hệ thống của bạn

Tóm lại, bộ lọc cặn nước là một tấm chắn cơ học không thể thiếu đối với bất kỳ mạng lưới chất lỏng nào. Việc lựa chọn thiết bị phù hợp đòi hỏi sự cân nhắc cẩn thận với ứng dụng cụ thể của bạn, kích thước mắt lưới cân đối để quản lý độ sụt áp, và sự chú ý nghiêm ngặt đến kích thước ống, lưu lượng, nhiệt độ vận hành và vật liệu cấu thành. Việc bảo trì chăm chỉ đảm bảo thiết bị của bạn luôn được bảo vệ lâu dài.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về water strainer
