Van Nước Áp Lực: Cẩm Nang Toàn Diện Về Lựa Chọn Và Ứng Dụng Chuẩn Chuyên Gia

Van nước áp lực và bài toán chọn van cho hệ thống

Hệ thống nước nhà xưởng hay tòa nhà của bạn thỉnh thoảng lại gặp tình trạng áp suất lên cao khiến van thường xuyên bị rò rỉ? Bạn đã bao giờ đau đầu vì hiện tượng van đóng mở không kín, áp suất dao động mạnh làm đường ống rung lắc, phát ra tiếng ồn khó chịu, hoặc van nhanh chóng xuống cấp dù kích thước đường ống hoàn toàn chính xác?

Thực tế kỹ thuật cho thấy một nguyên tắc cốt lõi: Không phải cứ van có cùng kích thước (DN) là có thể sử dụng thay thế cho nhau trên cùng một hệ thống. Khi vận hành trong môi trường áp lực, việc lựa chọn thiết bị đòi hỏi sự cân nhắc đồng thời nhiều yếu tố kỹ thuật.

Việc bỏ qua các thông số cốt lõi như áp suất làm việc, nhiệt độ môi chất, vật liệu van, kích thước, kiểu kết nối cùng tần suất vận hành chắc chắn sẽ dẫn đến những hư hỏng tốn kém. Hiểu rõ bản chất và biết cách chọn van nước áp lực phù hợp với thực tế sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn và tối ưu hóa chi phí dài hạn.

Kiến thức nền

Van nước áp lực là gì?

Van nước áp lực là thiết bị kỹ thuật được lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng chảy chất lỏng trong điều kiện hệ thống chịu áp suất. Tùy theo thiết kế cấu tạo, van đảm nhiệm các chức năng chính bao gồm đóng/mở dòng chảy, điều tiết lưu lượng, chống dòng chảy ngược hoặc tự động kiểm soát áp suất.

Trong ngữ cảnh kỹ thuật công nghiệp và dân dụng, “áp lực” biểu thị lực tác động của dòng nước trên một đơn vị diện tích thành ống và bề mặt thiết bị. Điểm khác biệt lớn nhất giữa van chịu áp lực và các loại van thông thường nằm ở độ dày vật liệu, thiết kế cơ cấu làm kín và khả năng chịu tải cơ học dưới lực ép dòng chảy lớn.

Vì sao áp suất làm việc lại là thông số sống còn? Bởi vì nếu định mức chịu áp của van thấp hơn áp suất thực tế, thiết bị sẽ nhanh chóng biến dạng, rò rỉ hoặc vỡ nổ gây mất an toàn. Do đó, kỹ sư luôn lưu ý tuyệt đối không đánh đồng “van chịu áp lực” với một dòng sản phẩm đơn lẻ nào.

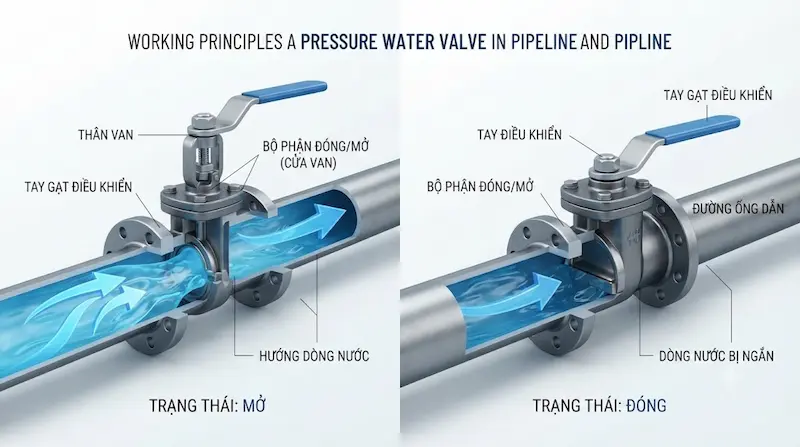

Nguyên lý hoạt động của van nước áp lực

Mỗi dòng van nước áp lực vận hành dựa trên một cơ chế cơ học đặc thù để chế ngự năng lượng dòng chảy. Quy trình diễn ra theo chuỗi logic: Nguồn nước sinh áp lực trong đường ống $\rightarrow$ tác động trực tiếp lên cơ cấu đĩa/bi van $\rightarrow$ van thực hiện đóng, mở hoặc điều tiết $\rightarrow$ dòng nước được kiểm soát theo ý đồ kỹ thuật.

• Van bi: Sử dụng viên bi khoét lỗ xoay 90 độ nhờ tay gạt để chặn hoặc cho dòng nước đi qua nhanh chóng.

• Van bướm: Đĩa van hình cánh bướm xoay quanh trục trung tâm, phù hợp điều tiết dòng chảy trên ống lớn.

• Van một chiều: Tự động mở khi áp lực nước đi đúng hướng và lập tức đóng chặt khi dòng chảy có xu hướng đảo chiều.

• Van giảm áp: Sử dụng lò xo và màng ngăn bên trong để tự động cân bằng, điều chỉnh áp suất đầu ra luôn ổn định ở mức cài đặt an toàn dù áp đầu vào biến động.

Điểm mấu chốt cần ghi nhớ là cơ chế kiểm soát khác nhau sẽ tạo ra khả năng chịu áp và ứng dụng thực tế hoàn toàn khác biệt.

Phân tích chuyên sâu

Các loại van nước áp lực phổ biến

Việc phân loại van theo chức năng chuyên biệt giúp các kỹ sư dễ dàng đưa ra quyết định chính xác cho từng hạng mục công trình:

• Van bi: Nổi bật với khả năng đóng mở cực kỳ nhanh chóng, độ kín cao nhờ gioăng PTFE, rất thích hợp cho hệ thống cần ngắt dòng gấp.

• Van bướm: Thiết kế gọn nhẹ, tối ưu chi phí cho các đường ống kích thước lớn, vận hành bằng tay gạt hoặc hộp số vô lăng.

• Van cổng: Cấu tạo cửa van nâng lên hạ xuống, chuyên dùng cho việc đóng/mở hoàn toàn tuyến ống chính, tuyệt đối không dùng làm van điều tiết liên tục.

• Van một chiều: Chức năng bảo vệ máy bơm và đường ống khỏi hiện tượng búa nước bằng cách ngăn chặn tuyệt đối dòng chảy ngược.

• Van giảm áp: Đóng vai trò “lá chắn” hạ áp suất đầu vào cao xuống mức an toàn cho các thiết bị sinh hoạt hoặc máy móc phía sau.

• Van an toàn (xả áp): Tự động mở xả bớt lưu chất khi áp suất hệ thống vượt quá ngưỡng giới hạn cài đặt, bảo vệ toàn bộ đường ống khỏi nguy cơ nứt vỡ.

Những thông số quan trọng khi chọn van nước áp lực

Để sở hữu một hệ thống vận hành trơn tru, bạn cần nắm vững bộ thông số kỹ thuật cốt lõi sau đây:

Áp suất làm việc (Working Pressure / PN): Biểu thị áp suất tối đa mà van chịu được liên tục ở nhiệt độ bình thường. Tuyệt đối không chọn van có mức chịu áp sát nút với áp suất thực tế để phòng ngừa hiện tượng xung áp đột ngột.

Kích thước danh nghĩa (DN): Ký hiệu quy ước kích thước ống như DN15, DN20, DN50, DN100... Lưu ý DN không đồng nghĩa hoàn toàn với đường kính ngoài thực tế của thân van.

Vật liệu chế tạo: Gang, đồng, inox hay nhựa kỹ thuật đều có giới hạn chịu lực và khả năng chống ăn mòn riêng, phải tương thích với môi chất nước.

Kiểu kết nối: Kết nối ren, mặt bích tiêu chuẩn (DIN, JIS, ANSI) hoặc hàn, ảnh hưởng trực tiếp đến độ vững chắc khi chịu áp lực cao.

Nhiệt độ làm việc: Nước nóng công nghiệp hoặc nước nhiệt độ thường đòi hỏi vật liệu gioăng và thân van chịu nhiệt khác nhau.

Môi trường sử dụng: Nước sạch, nước thải chứa rác hay nước nhiễm mặn đều tác động trực tiếp đến tuổi thọ vật liệu van.

Tiêu chuẩn khắc trên thân van: Luôn kiểm tra các thông số dập nổi gồm DN, PN, vật liệu, mũi tên chỉ hướng dòng chảy và hãng sản xuất để đảm bảo hàng chính hãng.

Vì sao van có cùng kích thước nhưng khả năng chịu áp khác nhau?

Hai chiếc van nước áp cùng kích thước DN50 hoàn toàn có thể sở hữu khả năng chịu áp lực hoàn toàn trái ngược nhau. Nguyên nhân nằm ở các yếu tố kỹ thuật sâu bên trong:

• Thiết kế và độ dày thân van: Thân đúc dày hơn, kết cấu gân tăng cứng tốt hơn sẽ chịu được áp lực phá hủy lớn hơn rất nhiều.

• Vật liệu và tiêu chuẩn sản xuất: Inox nguyên khối hoặc gang dẻo cao cấp có giới hạn bền kéo vượt trội so với gang xám thông thường.

• Cấu tạo gioăng và bộ phận làm kín: Hệ thống gioăng EPDM hoặcPTFE chịu lực tốt giúp ngăn chặn rò rỉ khi áp suất đẩy lên cao.

• Áp suất danh định (PN): Bản thân ký hiệu PN trên mã sản phẩm đã quy định rõ giới hạn chịu áp của từng model cụ thể.

So sánh van nước áp theo từng nhu cầu sử dụng

Việc lựa chọn thiết bị phải bám sát nhu cầu thực tế của công trình:

• Nhu cầu đóng/mở nhanh: Ưu tiên van bi với tiêu chí độ kín và khả năng chịu áp lực đột ngột tốt.

• Nhu cầu kiểm soát tuyến ống lớn: Chọn van bướm dựa trên thông số DN, áp suất hệ thống và tiêu chuẩn mặt bích kết nối.

• Nhu cầu ngắt dòng tuyến chính: Chọn van cổng với vật liệu gang hoặc inox bền bỉ theo kích thước ống.

• Nhu cầu chống chảy ngược: Chọn van một chiều dựa vào hướng dòng chảy và áp lực cột nước đẩy về.

• Nhu cầu ổn định áp suất: Chọn van giảm áp với dải điều chỉnh chính xác để bảo vệ thiết bị hạ nguồn.

Không có một thiết bị nào là "vạn năng" cho mọi hệ thống; sự tối ưu đến từ việc đồng bộ hóa chức năng van với thông số kỹ thuật thực tế.

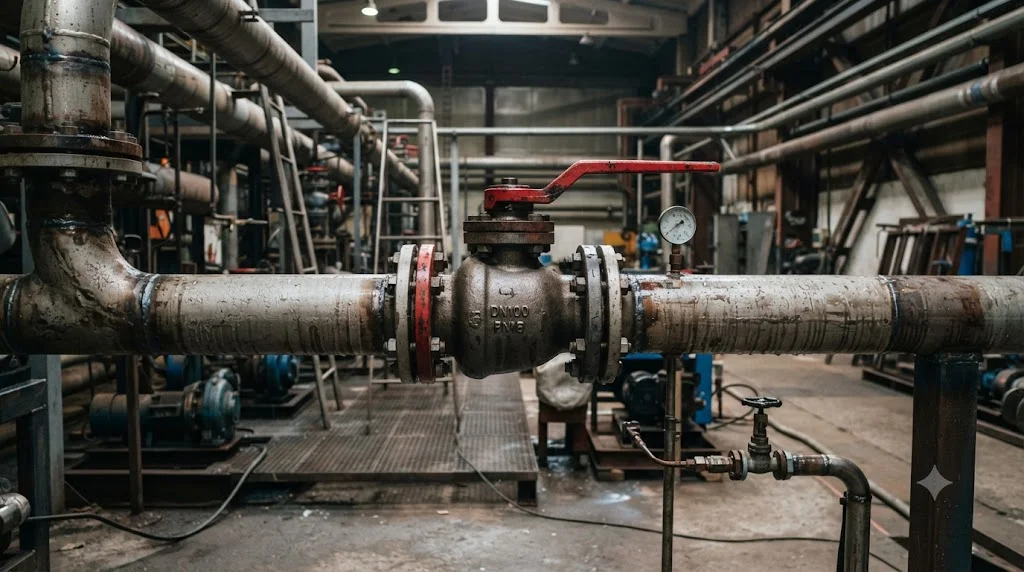

Ứng dụng thực tế

Van nước áp được sử dụng ở đâu?

Hệ thống cấp nước dân dụng và các tòa nhà chung cư cao tầng thường xuyên đối mặt với áp lực cột nước lớn ở các tầng thấp. Tại đây, van giảm áp và van bi inox là những thiết bị cốt lõi để kiểm soát dòng chảy ổn định.

Trong hệ thống phòng cháy chữa cháy (PCCC) và các trạm bơm công nghiệp, áp lực đường ống cực kỳ cao đòi hỏi sự góp mặt của van cổng, van một chiều và van an toàn để bảo vệ toàn tuyến trước nguy cơ búa nước. Bên cạnh đó, các dây chuyền nhà máy, hệ thống xử lý nước thải hay hệ thống nước nóng trung thế đều cần sự hiện diện của van nước áp chuyên dụng với vật liệu chống ăn mòn cao cấp nhằm đảm bảo vận hành liên tục 24/7.

Những sai lầm thường gặp khi chọn van nước áp

• Sai lầm 1: Chỉ chọn theo kích thước DN. Mua van đúng đường kính ống nhưng bỏ qua thông số áp suất khiến van nhanh chóng bị xé rách màng hoặc bứt gioăng.

• Sai lầm 2: Chọn van sát mức áp suất tối đa. Không tính đến biên độ dao động áp suất hoặc hiện tượng xung áp khi máy bơm đột ngột khởi động.

• Sai lầm 3: Không quan tâm vật liệu. Sử dụng van đồng cho môi trường nước nhiễm mặn hoặc hóa chất khiến van bị ăn mòn thủng chỉ sau vài tháng.

• Sai lầm 4: Lắp sai chiều dòng chảy. Gây cản trở nghiêm trọng hoặc làm hỏng hoàn toàn cơ cấu van một chiều và van giảm áp.

• Sai lầm 5: Dùng van sai mục đích. Dùng van cổng để điều tiết lưu lượng liên tục làm xói mòn đĩa van, gây rò rỉ lưu chất.

• Sai lầm 6: Bỏ qua bảo trì định kỳ. Cặn bẩn tích tụ lâu ngày làm kẹt cơ cấu chuyển động và phá hủy các bề mặt làm kín.

Hướng dẫn / Checklist

Cách chọn van nước áp phù hợp

Bạn có thể áp dụng ngay quy trình 7 bước chuẩn kỹ thuật dưới đây để lựa chọn thiết bị chính xác:

Xác định loại chất lỏng: Nước sạch, nước nóng, nước thải hay hóa chất nhẹ.

Xác định áp suất làm việc thực tế: Đo đạc hoặc tra cứu thông số vận hành trung bình của hệ thống.

Kiểm tra áp suất tối đa của hệ thống: Tính toán thêm hệ số an toàn cho các thời điểm xung áp.

Xác định kích thước danh nghĩa (DN): Đo chính xác đường kính đường ống lắp đặt.

Chọn vật liệu phù hợp: Inox, đồng, gang hay nhựa tùy theo môi trường chất lỏng.

Xác định chức năng chính: Đóng/mở nhanh, điều tiết, chống chảy ngược hay giảm áp.

Kiểm tra kiểu kết nối và điều kiện lắp đặt: Ren trong/ngoài hay mặt bích tiêu chuẩn tương ứng.

Nếu bạn đang gặp khó khăn trong việc xác định thông số, hãy cung cấp tối thiểu các dữ liệu: DN + áp suất làm việc + môi chất + nhiệt độ + kiểu kết nối + mục đích sử dụng để

Lưu ý khi lắp đặt và sử dụng van nước áp

• Vệ sinh sạch sẽ toàn bộ mạt hàn, cặn bẩn trong đường ống trước khi tiến hành lắp van.

• Kiểm tra kỹ mũi tên chỉ hướng dòng chảy khắc trên thân van để lắp đặt đúng chiều.

• Tuyệt đối không siết ép lệch ren hoặc siết bulong mặt bích quá lực gây nứt thân van.

• Sử dụng đúng loại gioăng làm kín và băng tan chuyên dụng cho hệ thống áp lực cao.

• Thực hiện kiểm tra rò rỉ bằng áp lực thủy lực trước khi đưa công trình vào vận hành chính thức.

• Theo dõi sát sao đồng hồ áp suất trong suốt quá trình vận hành để phát hiện sớm các bất thường.

Câu hỏi thường gặp về van nước áp

Van nước áp là gì?

Đây là thiết bị lắp trên đường ống nhằm kiểm soát dòng chảy chất lỏng trong điều kiện hệ thống có áp suất cao, đảm nhiệm các nhiệm vụ đóng mở, điều tiết hoặc bảo vệ đường ống.

Van nước áp có những loại nào?

Các dòng phổ biến bao gồm van bi, van bướm, van cổng, van một chiều, van giảm áp và van an toàn, mỗi loại đảm nhận một chức năng kỹ thuật riêng biệt.

Làm sao biết van chịu được bao nhiêu áp lực?

Bạn cần kiểm tra thông số áp suất danh định (Working Pressure / PN) được dập nổi hoặc ghi rõ trên catalog kỹ thuật của đúng model sản phẩm.

Van nước áp lực nên chọn bằng đồng, inox hay gang?

Tùy thuộc vào môi trường nước, nhiệt độ và mức áp suất: đồng hợp cho đường ống nhỏ dân dụng, gang cho hệ thống cấp nước lớn, còn inox ưu tiên cho môi trường áp lực cao và ăn mòn.

Vì sao van nước bị rò rỉ khi áp lực tăng?

Nguyên nhân thường do định mức chịu áp của van thấp hơn thực tế, gioăng làm kín bị lão hóa, xuất hiện hiện tượng xung áp hoặc van lắp đặt không đúng kỹ thuật.

Chọn đúng van nước áp lực để hệ thống vận hành ổn định

Việc lựa chọn thiết bị kiểm soát dòng chảy đòi hỏi sự cẩn trọng và am hiểu kỹ thuật. Để đảm bảo hệ thống luôn an toàn và bền bỉ, bạn cần ghi nhớ ba nguyên tắc vàng: không chọn van chỉ dựa vào kích thước DN, phải xem xét đồng thời áp suất, vật liệu, chức năng và kiểu kết nối, đồng thời thông số kỹ thuật của đúng model sản phẩm chính là cơ sở quyết định cuối cùng.
