Van khóa khí nén 1 4 Là Gì? Cẩm Nang Chọn Mua Và Sử Dụng Chuẩn Kỹ Thuật

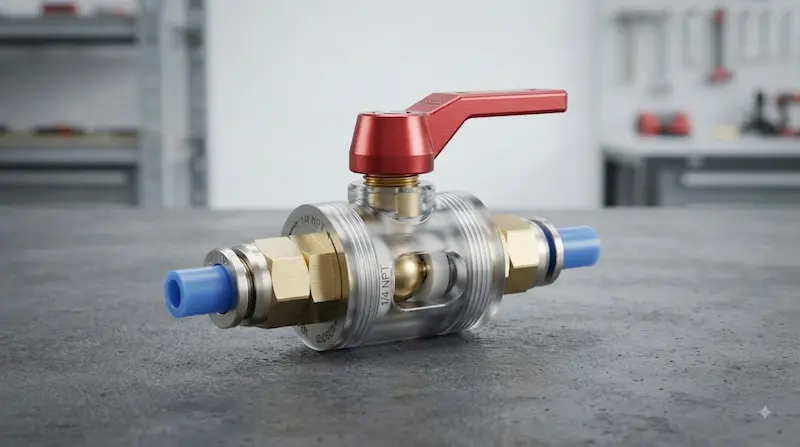

Van khóa khí nén 1/4 dùng để làm gì?

Trong một hệ thống khí nén vận hành liên tục, khi cần khóa một nhánh đường ống, ngắt nguồn khí để bảo trì thiết bị, cô lập một bộ phận hay điều chỉnh lưu lượng cấp đến cơ cấu chấp hành, người vận hành luôn cần đến một loại van có kích thước nhỏ gọn và khả năng đóng mở cực kỳ nhanh chóng. Đối với các hệ thống sử dụng đường ống quy mô vừa và nhỏ, van khóa khí nén 1 4 chính là quy cách tiêu chuẩn được các kỹ sư và thợ kỹ thuật đặc biệt quan tâm.

Van khóa khí nén 1/4 là thiết bị cơ khí dùng để đóng hoặc mở dòng lưu chất khí nén trong đường ống, với cổng kết nối mang quy cách ren danh nghĩa 1/4 theo tiêu chuẩn sản xuất. Thiết bị này đóng vai trò then chốt trong việc cô lập, cấp hoặc ngắt nhanh dòng khí cho từng nhánh độc lập của toàn bộ hệ thống.

Tuy nhiên, một điểm cực kỳ quan trọng cần giải thích ngay từ đầu: thông số "1/4" không có nghĩa đường kính ngoài của ống hay lỗ ren tuyệt đối bằng 6,35 mm. Đây thực chất là hệ kích thước ren danh nghĩa (inch), và bạn bắt buộc phải xác định chính xác tiêu chuẩn ren cụ thể như G1/4, R1/4 hay NPT 1/4. Việc bỏ qua chi tiết này là nguyên nhân hàng đầu dẫn đến việc mua sai phụ kiện, không thể lắp lẫn vào hệ thống.

Kiến Thức Nền: Van Khóa Khí Nén 1 4 Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Van khóa khí nén là gì?

Về mặt bản chất, van khóa thực hiện nhiệm vụ điều khiển dòng chảy theo dạng nhị phân: đóng hoàn toàn để ngắt dòng khí hoặc mở hoàn toàn để cho phép khí nén lưu thông tự do. Thiết bị thường được lắp đặt tại các vị trí phân nhánh, trước các bộ lọc khí hoặc ngay lối vào của thiết bị chấp hành nhằm phục vụ công tác kiểm soát và bảo trì an toàn.

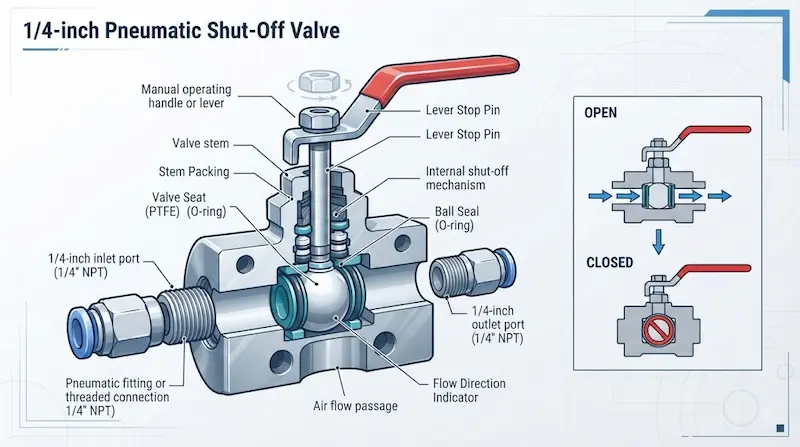

Cấu tạo cơ bản

Một bộ van khóa khí nén 1 4 tiêu chuẩn thường bao gồm các thành phần chính sau:

• Thân van: Khung chịu lực chính, thường làm từ đồng thau mạ niken hoặc inox.

• Tay gạt / Tay vặn: Bộ phận ngoại vi giúp người vận hành thao tác đóng mở bằng tay.

• Bi van (hoặc đĩa van): Khối cầu đục lỗ nằm bên trong chịu trách nhiệm chặn hoặc mở dòng khí.

• Gioăng làm kín: Vòng đệm cao su hoặc Teflon (PTFE) giúp chống rò rỉ khí nén.

• Cổng vào và cổng ra: Hệ thống ren kết nối với đường ống hệ thống.

Tùy theo dòng sản phẩm cụ thể từ các nhà sản xuất khác nhau, cấu tạo chi tiết có thể được tinh chỉnh để tối ưu hóa không gian và áp lực làm việc.

Nguyên lý hoạt động

Hầu hết các dòng van khóa cỡ nhỏ hiện nay ứng dụng cơ cấu van bi (ball valve). Khi người dùng xoay tay gạt một góc 90 độ, viên bi bên trong thân van sẽ xoay theo, đưa lỗ thông dòng trùng khớp hoặc vuông góc với hướng di chuyển của dòng khí.

• Khi van mở: Dòng khí nén đi xuyên qua lỗ bi van để tiến thẳng đến thiết bị sử dụng mà không gặp trở ngại lớn.

• Khi van đóng: Bề mặt đặc của bi van chặn đứng dòng chảy, lập tức cô lập hoàn toàn thiết bị phía sau khỏi nguồn cấp khí chính, giúp kỹ thuật viên thao tác sửa chữa an toàn.

Phân Tích Chuyên Sâu: Các Loại Van Khóa Khí Nén 1/4 Phổ Biến

Van bi khí nén 1/4 dạng tay gạt

Đây là chủng loại phổ biến và thông dụng nhất trong các nhà máy nhờ ưu điểm đóng mở cực nhanh chỉ với một thao tác gạt góc 90 độ. Kết cấu cơ khí đơn giản, tay gạt trực quan giúp người vận hành dễ dàng nhận biết trạng thái van đang mở hay đóng từ khoảng cách xa.

Van khóa dạng kim (Needle valve)

Dù cũng có chức năng kiểm soát dòng chảy, van kim thiên về khả năng điều chỉnh lưu lượng khí tinh vi và chính xác hơn nhờ thiết kế đầu ty nhọn. Tuy nhiên, cần phân biệt rõ ràng rằng van kim không phải là dòng van khóa đóng/mở nhanh chuyên dụng cho mục đích cô lập hệ thống thông thường.

Van khóa khí nén dạng mini

Sở hữu kích thước siêu nhỏ gọn, dòng sản phẩm này chuyên phục vụ cho các dây chuyền tự động hóa tinh vi, máy móc kích thước nhỏ hoặc các vị trí có không gian lắp đặt bị giới hạn nghiêm ngặt.

Phân loại theo kiểu kết nối

Khi tìm kiếm van khóa khí nén 1 4, bạn sẽ bắt gặp nhiều hình thức kết nối khác nhau:

• Kiểu ren trong / ren ngoài

• Kiểu kết nối ren kết hợp đầu cắm ống hơi nhanh

• Kiểu cắm ống hai đầu

Chính vì vậy, thay vì chỉ yêu cầu chung chung "cho tôi một cái van 1/4", bạn cần làm rõ quy cách cổng kết nối là đầu ren hay đầu cắm ống để nhà cung cấp lấy đúng mã hàng.

Thông Số Cột Mốc Cần Kiểm Tra Khi Chọn Mua Van Khóa Khí Nén 1/4

Để đảm bảo hiệu quả đầu tư thương mại và vận hành bền bỉ, bạn cần kiểm tra thật kỹ các thông số kỹ thuật cốt lõi sau:

Kích thước và tiêu chuẩn ren

Như đã nhấn mạnh, hệ thống ren 1/4 chia thành nhiều chuẩn hình học khác nhau như G1/4 (BSPP), R1/4 (BSPT) hay NPT 1/4. Các chuẩn ren này không hoàn toàn tương thích ngược với nhau do khác biệt về bước ren và góc côn làm kín.

Áp suất làm việc (Working / Max Pressure)

Mỗi dòng van được thiết kế với giới hạn chịu áp suất riêng biệt (ví dụ PN10, PN16). Việc lắp van chịu áp thấp vào hệ thống khí nén áp lực cao có thể dẫn đến nứt vỡ thân van, gây nguy hiểm lớn cho người lao động.

Vật liệu chế tạo thân van và gioăng làm kín

• Đồng thau: Phổ biến, giá thành tốt, chống ăn mòn ổn trong môi trường khí sạch.

• Inox (Stainless Steel): Độ bền cơ học cực cao, kháng hóa chất và môi trường ẩm ướt tốt.

• Nhựa kỹ thuật: Trọng lượng nhẹ, chuyên dùng cho các ứng dụng đặc thù.

  Bên cạnh đó, chất liệu gioăng (NBR, FKM, PTFE) quyết định khả năng chịu nhiệt độ và độ tương thích với hơi dầu có trong đường ống khí nén.

Nhiệt độ làm việc và lưu lượng (Cv)

Nếu hệ thống khí nén sinh nhiệt cao do máy nén khí hoạt động liên tục, cần kiểm tra giới hạn nhiệt độ của gioăng nhựa bên trong van. Ngoài ra, với các nhánh cần lưu lượng khí lớn cấp cho xy lanh cỡ lớn, cần chú ý đến khẩu độ thông dòng của van để tránh hiện tượng sụt áp.

Phân Biệt Van Khóa Khí Nén 1/4 Và Các Loại Van Khí Nén Khác

Một sai lầm phổ biến của người mua hàng là nhầm lẫn giữa van khóa với các thiết bị điều tiết khác trong hệ thống:

• Van khóa (Shut-off valve): Mục tiêu chính là đóng/mở hoàn toàn hoặc cô lập dòng khí.

• Van điều áp (Regulator): Mục tiêu chính là giảm áp suất nguồn cấp xuống mức ổn định mong muốn cho thiết bị đầu ra.

• Van tiết lưu (Throttle valve / Speed controller): Mục tiêu chính là điều chỉnh lưu lượng khí nhằm kiểm soát tốc độ di chuyển của xy lanh.

Nếu hệ thống của bạn cần giảm áp lực khí mà lại lắp nhầm van khóa, áp suất thực tế không hề thay đổi và có thể làm hỏng thiết bị phía sau. Ngược lại, nếu chỉ muốn ngắt một nhánh ống để bảo trì mà dùng cụm điều áp phức tạp thì sẽ gây lãng phí lớn.

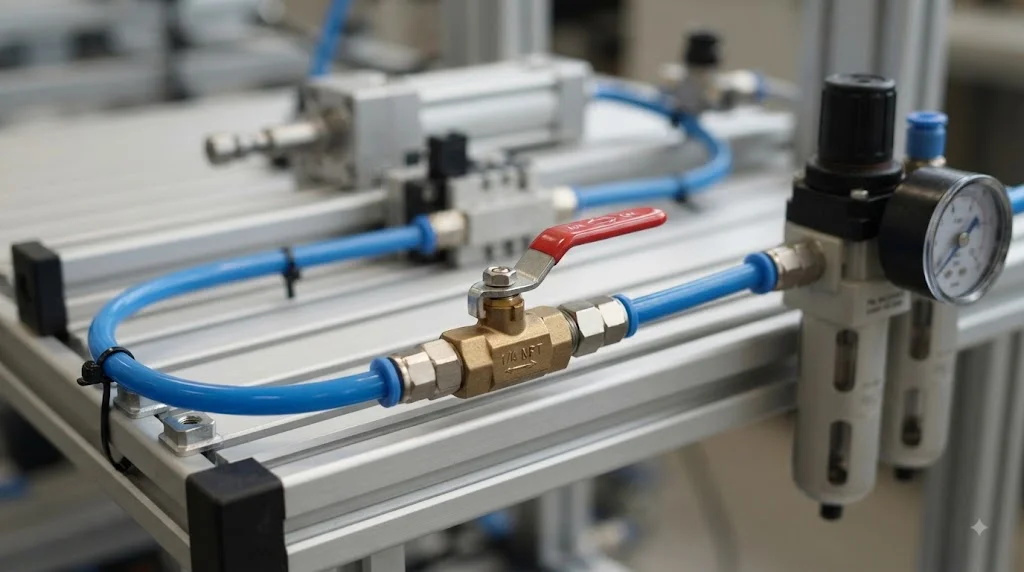

Ứng Dụng Thực Tế Của Van Khóa Khí Nén 1/4

• Máy móc và dây chuyền tự động hóa: Cô lập nguồn khí cấp cho từng cụm xy lanh, bộ chấp hành hoặc các đảo van điện từ riêng lẻ.

• Hệ thống khí nén nhà xưởng: Lắp đặt tại các điểm chia nhánh ống chính sang các ống nhánh phụ, hoặc đặt ngay trước các thiết bị tiêu thụ khí để tiện kiểm tra định kỳ.

• Thiết bị khí nén cỡ nhỏ: Phù hợp với các trạm máy khắc CNC mini, máy đóng gói tự động hoặc thiết bị y tế dùng khí.

• Công tác bảo trì, sửa chữa: Giúp kỹ thuật viên nhanh chóng khóa một khu vực sự cố mà không bắt buộc phải ngắt toàn bộ hệ thống khí nén của cả nhà xưởng.

Sai Lầm Thường Gặp Khi Chọn Mua Và Sử Dụng Van Khóa Khí Nén 1 4

• Sai lầm 1: Mặc định mọi loại ren 1/4 đều giống nhau. Việc mua nhầm chuẩn ren NPT lắp vào lỗ ren chuẩn G sẽ làm hỏng ren của thiết bị hoặc gây rò rỉ khí nặng.

• Sai lầm 2: Nhầm lẫn giữa kích thước ren và kích thước đường kính ống. Nghĩ rằng ống 6mm hoặc 8mm thì tương đương với ren 1/4 mà không tra cứu kỹ catalogue từ nhà sản xuất.

• Sai lầm 3: Chỉ quan tâm đến kích thước mà bỏ qua áp suất. Lắp van chịu áp thấp vào tuyến ống chính sau máy nén khí cao áp gây nguy cơ mất an toàn lao động.

• Sai lầm 4: Chọn sai vật liệu làm kín. Môi trường khí nén có lẫn hơi dầu khoáng có thể làm mủn gioăng cao su thông thường nếu không chọn chất liệu kháng dầu chuyên dụng.

• Sai lầm 5: Dùng van khóa để điều chỉnh tốc độ dòng chảy. Ép van khóa ở mức mở một nửa để làm van tiết lưu sẽ làm mài mòn bi van và rò rỉ khí nhanh chóng.

Hướng Dẫn: Quy Trình Chọn Mua Van Khóa Khí Nén 1/4 Đúng Chuẩn

Để chọn mua thiết bị chính xác ngay từ lần đầu tiên, hãy áp dụng quy trình 6 bước chuẩn kỹ thuật sau:

1. Xác định mục đích sử dụng: Đảm bảo bạn thực sự cần đóng/mở hoặc cô lập nhánh khí thay vì cần điều chỉnh áp suất hay lưu lượng.

2. Xác định tiêu chuẩn ren chính xác: Kiểm tra kỹ xem cổng kết nối của hệ thống là G1/4, R1/4 hay NPT 1/4.

3. Kiểm tra thông số áp suất: Đối chiếu áp suất vận hành tối đa của hệ thống phải nằm trong giới hạn chịu tải của van.

4. Lựa chọn vật liệu phù hợp: Căn cứ vào môi trường làm việc (có dầu, ẩm ướt hay nhiệt độ cao) để chọn đồng thau hay inox.

5. Xác định kiểu kết nối: Chọn loại ren - ren, ren - ống hay đầu cắm nhanh phù hợp với thiết kế đường ống thực tế.

6. Kiểm tra không gian lắp đặt: Đảm bảo kích thước thân van và biên độ xoay của tay gạt không bị cướng bởi các chi tiết xung quanh.

Checklist nhanh trước khi đưa vào vận hành hệ thống:

• Đúng mục đích đóng/mở và cô lập nhánh khí.

• Đúng quy cách kích thước 1/4.

• Đúng tiêu chuẩn ren (G, R hoặc NPT).

• Thông số áp suất làm việc đáp ứng yêu cầu.

• Vật liệu thân và gioăng phù hợp với môi trường khí.

• Kiểu kết nối tương thích hoàn hảo với đường ống.

• Giới hạn nhiệt độ vận hành an toàn.

• Tiến hành test kiểm tra độ kín khít bằng xà phòng sau khi lắp đặt.

Câu Hỏi Thường Gặp Về Van Khóa Khí Nén 1/4

Van khóa khí nén 1 4 là gì?

Đây là dòng van cơ học chuyên dụng dùng để đóng, mở hoặc cô lập dòng khí nén trong đường ống, sở hữu cổng kết nối ren danh nghĩa kích thước 1/4 theo tiêu chuẩn kỹ thuật quốc tế.

Ren 1/4 có phải là đường kính 6,35 mm không?

Không nên hiểu đơn giản theo cách đo lường cơ học đó. Con số 1/4 là kích thước ren danh nghĩa (inch), còn đường kính thực tế và bước ren phụ thuộc hoàn toàn vào hệ tiêu chuẩn cụ thể như G1/4, R1/4 hay NPT 1/4.

G1/4 và NPT 1/4 có giống nhau không?

Hoàn toàn khác nhau. G1/4 là chuẩn ren song song (BSPP) làm kín bằng vòng đệm, trong khi NPT 1/4 là chuẩn ren côn (National Pipe Thread) tự làm kín nhờ độ bám của bước ren. Chúng không thể vặn lẫn vào nhau nếu không có phụ kiện chuyển đổi.

Van khóa khí nén 1/4 có dùng để điều chỉnh áp suất được không?

Không. Van khóa chỉ thiết kế cho hai trạng thái đóng hoặc mở hoàn toàn dòng chảy. Nếu bạn cần giảm và duy trì áp suất đầu ra cố định, bắt buộc phải sử dụng van điều áp khí nén chuyên dụng.

Làm sao để chọn mua van khóa khí nén 1/4 chính xác?

Bạn cần nắm rõ ít nhất các thông số về tiêu chuẩn ren, áp suất vận hành, vật liệu chế tạo, kiểu kết nối và môi trường khí thực tế của hệ thống trước khi đặt mua.

Kết Luận: Lựa Chọn Đúng Van Khóa Khí Nén 1/4 Cho Hệ Thống Ổn Định

Van khóa khí nén 1 4 tuy là một linh kiện phụ trợ nhỏ gọn nhưng đóng vai trò quyết định đến độ kín khít, tính linh hoạt và sự an toàn của toàn bộ hệ thống phân phối khí.

Đặc biệt, việc nắm rõ quy cách "1/4" không đồng nghĩa với việc chọn nhầm tiêu chuẩn ren sẽ giúp doanh nghiệp tiết kiệm tối đa thời gian lắp đặt, tránh rò rỉ khí nén và đảm bảo dây chuyền vận hành thông suốt, bền bỉ theo thời gian.
