Cấu tạo của van giảm áp

Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo của van giảm áp, nguyên lý hoạt động và ứng dụng thực tế của nó. Trong hệ thống cấp nước và dầu khí, van giảm áp đóng vai trò vô cùng quan trọng. Chúng giúp điều chỉnh áp suất, đảm bảo an toàn và hiệu quả trong quá trình vận hành. Qua đó, bạn sẽ thấy được tầm quan trọng của van giảm áp trong các hệ thống công nghiệp. Hãy cùng khám phá chi tiết hơn về thiết bị này qua các phần dưới đây.

Bài viết này sẽ giúp bạn tìm hiểu sâu hơn về cấu tạo của van giảm áp, từ cấu tạo, ưu nhược điểm cho đến ứng dụng thực tế của nó trong các ngành công nghiệp.

Giới thiệu về cấu tạo của van giảm áp

Khái niệm và vai trò cấu tạo của van giảm áp

Van giảm áp là một thiết bị cơ khí được sử dụng để điều chỉnh áp suất chất lỏng hoặc khí trong hệ thống. Vai trò chính của nó là giảm áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn và ổn định. Điều này giúp bảo vệ các thiết bị và hệ thống khỏi hư hỏng do áp suất quá cao. Van giảm áp đóng một vai trò quan trọng trong hệ thống ống dẫn, không chỉ bằng cách điều tiết áp suất mà còn giúp duy trì an toàn cho toàn bộ hệ thống. Thiết bị này thường được sử dụng trong các ngành công nghiệp như dầu khí, hóa chất, và xử lý nước, nơi mà sự kiểm soát áp suất là cần thiết để đảm bảo hoạt động hiệu quả và an toàn .Cấu tạo của van giảm áp thường bao gồm một số bộ phận chủ yếu như thân van, đĩa van, lò xo và bộ điều chỉnh. Thân van được thiết kế chắc chắn để chịu được áp suất cao từ dòng chảy chất lỏng hoặc khí. Đĩa van, phần quan trọng giúp điều tiết dòng chảy, có thể di chuyển để điều chỉnh lưu lượng chất đi qua.

Lò xo, thường được gắn liền với đĩa van, được sử dụng để duy trì áp lực mong muốn, trong khi bộ điều chỉnh cho phép người dùng cài đặt mức áp suất đầu ra theo yêu cầu.Ngoài ra, van giảm áp còn có khả năng phản hồi nhanh chóng với những thay đổi đột ngột trong áp suất đầu vào, giúp ổn định dòng chảy và ngăn ngừa việc vượt quá áp suất giới hạn. Điều này đặc biệt quan trọng trong các hệ thống mà sự biến động đột ngột của áp suất có thể dẫn đến rủi ro cao hoặc gây tổn thất nghiêm trọng.Ứng dụng của van giảm áp không chỉ dừng lại ở việc bảo vệ hệ thống, mà còn giúp tối ưu hóa hoạt động bằng cách đảm bảo rằng mọi thiết bị đều hoạt động trong phạm vi áp suất an toàn, từ đó tăng tuổi thọ của thiết bị và giảm thiểu chi phí bảo trì. Nhờ vậy, việc lắp đặt van giảm áp trở thành một giải pháp tối ưu cho các hệ thống yêu cầu sự kiểm soát áp suất chính xác và đáng tin cậy.

Tầm quan trọng trong hệ thống cấp nước và dầu khí

Trong hệ thống cấp nước, van giảm áp được sử dụng để điều chỉnh áp suất nước, đảm bảo cung cấp nước ổn định và an toàn cho người sử dụng. Trong ngành dầu khí, van giảm áp giúp kiểm soát áp suất dầu và khí, ngăn ngừa nguy cơ cháy nổ và hư hỏng thiết bị. Do đó, van giảm áp là một phần không thể thiếu trong các hệ thống công nghiệp hiện đại. Van giảm áp thường xuất hiện trong nhiều ngành công nghiệp khác nhau, từ hệ thống nước trong dân dụng đến các hệ thống hơi và dầu khí trong công nghiệp nặng. Để thực hiện chức năng của mình, van giảm áp có cấu tạo đặc biệt. Ở phần cơ bản, cấu tạo van bao gồm một thân van có thể được làm từ nhiều loại vật liệu như đồng, thép không gỉ, hoặc nhựa tùy theo ứng dụng cụ thể. Trong thân van, hệ thống lò xo và màng van là hai thành phần thiết yếu.

Lò xo điều khiển hoạt động của van bằng cách mở hoặc đóng đĩa van, trong khi màng van thường hoạt động như một bộ cảm biến để đo đạп và điều chỉnh áp suất.Nguyên lý hoạt động của van giảm áp chủ yếu dựa vào sự cân bằng giữa lực của lò xo và áp suất của dòng chảy. Khi áp suất đầu vào cao hơn mong muốn, lực lò xo được điều chỉnh để đĩa van mở lớn hơn, cho phép giảm áp xuống. Ngược lại, khi áp suất cần tăng, lò xo sẽ ép màng van để đĩa van đóng lại đến mức thỏa mãn yêu cầu đầu ra.Ứng dụng của van giảm áp rất đa dạng. Trong hệ thống xử lý nước, nó đảm bảo áp lực nước không vượt quá mức an toàn, ngăn chặn hiện tượng vỡ ống hoặc rò rỉ. Trong lĩnh vực công nghiệp, việc sử dụng van giảm áp giúp kiểm soát áp suất trong các đường ống dẫn khí, hơi hoặc các chất lỏng khác nhằm đảm bảo hiệu suất và an toàn cho quá trình sản xuất.

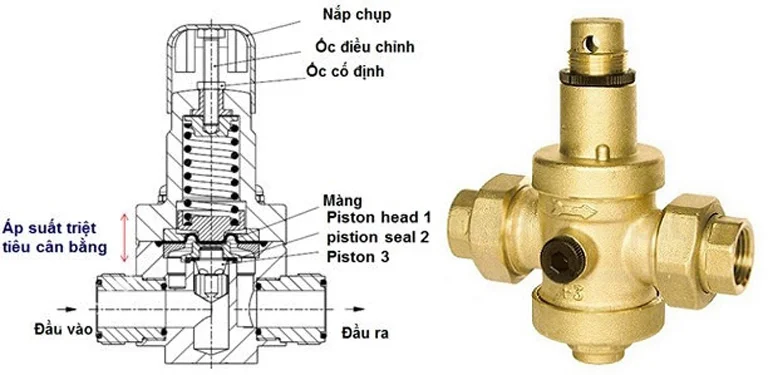

Cấu tạo chính

Van giảm áp thường được cấu tạo từ ba phần chính: thân van, bộ điều chỉnh và màng van. Thân van là phần vỏ ngoài, bảo vệ các bộ phận bên trong và chịu áp lực từ môi trường bên ngoài. Bộ điều chỉnh bao gồm các bộ phận như lò xo, vít điều chỉnh và đĩa van, giúp điều chỉnh áp suất theo yêu cầu. Màng van là bộ phận quan trọng giúp điều chỉnh dòng chảy và áp suất thông qua sự co giãn của nó. Van giảm áp là một thiết bị thiết yếu trong nhiều hệ thống ống dẫn, và mỗi phần của nó đều có vai trò nhất định trong việc duy trì áp suất ổn định. Đầu tiên, thân van không chỉ đóng vai trò bảo vệ mà còn đảm bảo sự an toàn và độ bền của van nhờ khả năng chịu được những tác động từ ngoại cảnh và áp lực bên trong. Vật liệu chế tạo thân van thường là kim loại như thép không gỉ hoặc đồng, tùy thuộc vào môi trường làm việc và ứng dụng cụ thể. Bộ điều chỉnh của van giảm áp đóng vai trò điều chỉnh chính xác mức áp suất cần thiết.

Lò xo trong bộ điều chỉnh chịu trách nhiệm tạo ra một lực đối kháng với áp suất dòng chảy, cho phép sự thiết lập áp suất đầu ra theo mong muốn. Vít điều chỉnh cho phép người sử dụng thay đổi mức độ nén của lò xo, trong khi đĩa van có nhiệm vụ điều tiết dòng chảy, đảm bảo áp suất sau van luôn duy trì ở mức ổn định.Cuối cùng, màng van là một thành phần hết sức nhạy cảm, hỗ trợ trong việc điều khiển sự thay đổi dòng chảy dựa vào sự giãn nở hay co lại của nó. Sự linh hoạt của màng van cho phép nó đáp ứng nhanh chóng với những thay đổi trong áp suất đầu vào, giữ cho áp suất đầu ra không vượt quá giá trị định trước. Màng van có thể được làm từ các vật liệu đàn hồi và chịu nhiệt tốt, phù hợp với nhiều loại chất lỏng và khí.Với những cấu tạo và chức năng đa dạng, van giảm áp được sử dụng rộng rãi trong các hệ thống cấp nước, dầu khí và các ngành công nghiệp hóa chất. Chúng đảm bảo an toàn cho các thiết bị và hệ thống, cũng như tiết kiệm năng lượng bằng cách duy trì áp suất ổn định và hiệu quả.

Nguyên lý hoạt động

Nguyên lý hoạt động của van giảm áp dựa trên sự cân bằng giữa lực của lò xo và áp suất chất lỏng hoặc khí. Khi áp suất đầu vào vượt quá mức cho phép, màng van sẽ được đẩy lên, mở van và cho phép chất lỏng hoặc khí thoát ra ngoài, giảm áp suất. Ngược lại, khi áp suất giảm xuống dưới mức yêu cầu, lò xo sẽ đẩy màng van xuống, đóng van và ngăn không cho chất lỏng hoặc khí thoát ra ngoài. Quá trình này diễn ra liên tục để duy trì áp suất ổn định trong hệ thống. Khi xem xét cấu tạo của van giảm áp, ta có thể thấy nó bao gồm một số thành phần chính, trong đó quan trọng nhất là lò xo, màng van, và thân van. Mỗi thành phần đều đóng một vai trò thiết yếu trong việc đảm bảo hoạt động hiệu quả của van.Thân van thường được chế tạo từ vật liệu có độ bền cao như thép không gỉ hoặc đồng thau, giúp chống lại sự ăn mòn và chịu được áp suất cao trong hệ thống.

Màng van, thường làm bằng cao su hoặc vật liệu tổng hợp, nhiệm vụ chính là ngăn chặn hoặc điều chỉnh luồng chất lỏng hoặc khí theo áp suất được chỉ định. Cơ chế lò xo đóng vai trò trung tâm trong việc kiểm soát hoạt động của van. Độ nén của lò xo là yếu tố quan trọng, quyết định độ nhạy của van đối với sự thay đổi áp suất. Trước khi đưa van vào hoạt động, người sử dụng cần điều chỉnh lò xo để phù hợp với điều kiện áp suất cần duy trì.Hơn nữa, quá trình kiểm tra và bảo dưỡng định kỳ là rất cần thiết để bảo đảm van hoạt động bền bỉ và hiệu quả. Việc kiểm tra thường xuyên giúp phát hiện sớm các hỏng hóc và rò rỉ, từ đó ngăn ngừa nguy cơ giảm hiệu suất hoạt động của hệ thống.Như vậy, van giảm áp không chỉ là một thiết bị quan trọng để bảo vệ hệ thống khỏi tình trạng quá áp mà còn giúp duy trì sự ổn định của áp suất, đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả của các hệ thống công nghiệp và dân dụng.

Hãy liên hệ với chúng tôi để tìm hiểu thêm về cấu tạo của van giảm áp phù hợp với nhu cầu của bạn. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ tốt nhất để đáp ứng mọi yêu cầu của bạn trong lĩnh vực ống inox và van inox.

Ứng dụng thực tế

Van giảm áp được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong ngành công nghiệp, chúng được áp dụng trong hệ thống cấp nước, dầu khí, hóa chất và thực phẩm. Trong y tế, van giảm áp cũng được sử dụng trong các thiết bị y tế như máy thở để điều chỉnh áp suất khí. Ngoài ra, trong các hệ thống sưởi ấm và làm lạnh, van giảm áp giúp điều chỉnh áp suất nước nóng hoặc lạnh, đảm bảo an toàn và hiệu quả. Van giảm áp có vai trò quan trọng trong việc duy trì áp suất ổn định, giúp bảo vệ các thiết bị và hệ thống khỏi những tác động tiêu cực của áp suất quá cao. Điều này không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn tối ưu hóa hiệu suất hoạt động, giảm thiểu nguy cơ hư hỏng và chi phí bảo trì.Về cấu tạo, van giảm áp thường bao gồm các thành phần chính như thân van, màng van, lò xo điều chỉnh áp suất và cơ cấu điều khiển.

Thân van làm từ các vật liệu bền bỉ như thép không gỉ, đồng hoặc nhựa, nhằm đảm bảo khả năng chống chịu tốt trước tác động của môi trường khắc nghiệt và các loại hóa chất. Màng van là bộ phận trực tiếp chịu trách nhiệm điều chỉnh áp suất, thường được làm từ các vật liệu đàn hồi chất lượng cao để đảm bảo độ nhạy và độ bền theo thời gian. Lò xo điều chỉnh có chức năng kiểm soát mức áp suất cần thiết trước khi khí hoặc chất lỏng được thả qua.Trong thực tiễn, việc lựa chọn van giảm áp cần xem xét đến các yếu tố như loại chất lỏng hoặc khí, nhiệt độ làm việc, áp suất đầu vào và đầu ra yêu cầu. Điều này đảm bảo van được sử dụng hiệu quả, an toàn và phù hợp với yêu cầu kỹ thuật của hệ thống. Ngoài việc điều chỉnh áp suất, một số van giảm áp hiện đại còn được tích hợp cảm biến và công nghệ điều khiển tự động, cho phép giám sát và điều chỉnh áp suất từ xa qua các hệ thống điều khiển trung tâm. Điều này rất có lợi cho các ngành công nghiệp yêu cầu chính xác cao, nơi có sự hiện diện của các yếu tố nguy hiểm nếu vượt quá áp suất quy định.

Kết luận

Như vậy, van giảm áp là một thiết bị quan trọng trong các hệ thống công nghiệp và dân dụng. Với cấu tạo đơn giản nhưng hiệu quả, chúng giúp điều chỉnh áp suất, bảo vệ thiết bị và đảm bảo an toàn cho người sử dụng. Hiểu rõ về cấu tạo của van giảm áp sẽ giúp bạn lựa chọn và sử dụng thiết bị này một cách hiệu quả nhất. Hãy luôn chú ý đến việc bảo trì và kiểm tra định kỳ để đảm bảo van giảm áp hoạt động ổn định và bền bỉ.
