Van Điện Từ 220V Thường Đóng Phi 21: Cấu Tạo, Thông Số Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống tự động hóa khí nén, cấp thoát nước và dây chuyền sản xuất công nghiệp hiện đại, việc đóng mở đường ống từ xa đóng vai trò cốt lõi để đảm bảo vận hành an toàn, chính xác. Trong số vô vàn dòng thiết bị điều khiển trên thị trường, 220V AC Normally Closed Solenoid Valve 1/2" là một trong những sản phẩm được ứng dụng phổ biến nhất nhờ tính linh hoạt, tốc độ đóng mở gần như tức thời và khả năng kết nối trực tiếp với mạng điện lưới dân dụng.

Tuy nhiên, việc chọn mua và lắp đặt thiết bị này không đơn thuần dừng lại ở hai thông số "220V" và "phi 21". Đã có rất nhiều trường hợp hệ thống gặp sự cố nghiêm trọng như cháy cuộn coil, rò rỉ lưu chất hay nổ màng van chỉ vì người dùng chọn sai vật liệu thân van, áp suất vận hành hoặc mua nhầm chủng loại ren. Bài viết dưới đây sẽ cung cấp góc nhìn kỹ thuật chuyên sâu về 220V AC Normally Closed Solenoid Valve 1/2", giúp bạn làm chủ thông số, lựa chọn tối ưu chi phí và lắp đặt an toàn tuyệt đối.

Van điện từ 220V thường đóng phi 21 là gì?

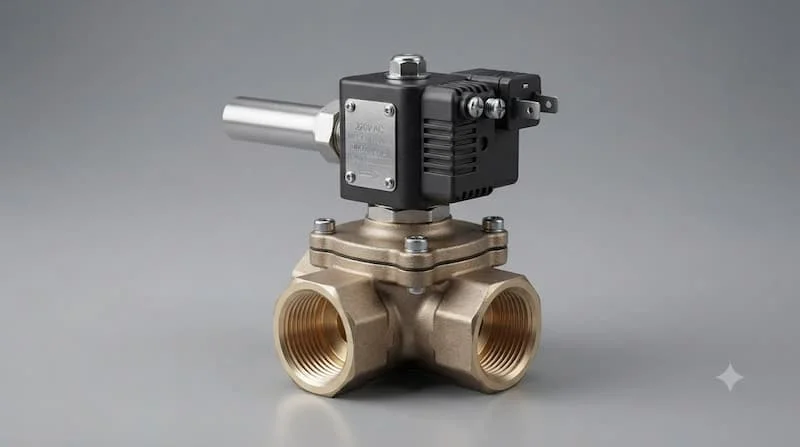

Van điện từ 220V thường đóng phi 21 (tên tiếng Anh: 220V AC Normally Closed Solenoid Valve 1/2") là thiết bị cơ-điện dùng để kiểm soát, đóng hoặc mở dòng chảy chất lỏng hoặc chất khí thông qua lực điện từ. Thiết bị hoạt động bằng nguồn điện xoay chiều 220V phổ biến và có trạng thái mặc định là đóng (Normally Closed – NC) khi chưa có dòng điện chạy qua.

Về nguyên lý vận hành cơ bản:

• Khi không cấp điện: Lực lò xo cơ học ép chặt lõi van/màng van vào vị trí ghế van, chặn hoàn toàn không cho môi chất lưu thông qua hệ thống.

• Khi cấp điện 220V: Cuộn dây điện từ (coil) sinh ra từ trường mạnh, hút Piston/lõi van di chuyển ngược chiều lực nén lò xo. Cơ cấu đóng/mở được kích hoạt, mở lối cho lưu chất chảy qua.

• Khi ngắt điện: Từ trường biến mất hoàn toàn, lực đàn hồi của lò xo lập tức đẩy lõi van về lại vị trí ban đầu, đóng kín đường ống.

Khả năng làm việc thực tế của van phụ thuộc rất lớn vào thiết kế cơ cấu (tác động trực tiếp, bán trực tiếp hay dạng pilot), vật liệu làm thân van (đồng, inox, nhựa) cũng như chất liệu gioăng làm kín (NBR, EPDM, PTFE).

Nguyên lý hoạt động của van điện từ thường đóng

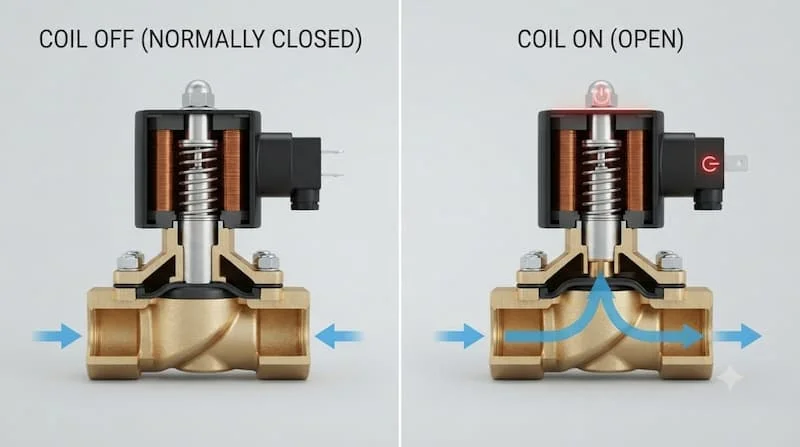

Để hình dung rõ hơn về cơ chế vận hành, chúng ta có thể phân tích chi tiết hai trạng thái hoạt động chính của thiết bị:

1. Trạng thái không cấp điện (OFF - Mặc định)

Ở trạng thái nghỉ, cuộn coil hoàn toàn không có điện. Lò xo định vị bên trong trục van liên tục tỏa lực ép Piston hoặc màng cao su chặn chặt cửa van. Lúc này, áp suất đầu vào của lưu chất càng góp phần ép chặt màng van vào đĩa đệm, giữ van đóng kín hoàn toàn. Dòng chảy bị ngắt hoàn toàn.

2. Trạng thái cấp điện 220V (ON)

Khi nguồn điện 220V AC được cấp vào hai đầu cuộn coil, dòng điện chạy qua các vòng dây quấn tạo ra một từ trường có lực hút cực mạnh. Lực này thắng được lực cản của lò xo, hút lõi van bằng thép từ tính di chuyển thẳng đứng lên trên.

• Ở van tác động trực tiếp: Lõi van trực tiếp kéo đĩa làm kín rời khỏi cửa van.

• Ở van dạng Pilot: Lõi van mở lỗ thông nhỏ (pilot hole), giải phóng áp suất phía trên màng van, dùng chính áp suất lưu chất để đẩy màng van nâng lên.

Kết quả là van mở hoàn toàn, cho phép lưu chất đi qua với lưu lượng thiết kế. Khi ngắt nguồn 220V, từ trường triệt tiêu hoàn toàn và lò xo ép van đóng lại ngay lập tức.

Quá trình này chuyển đổi đơn giản qua hai chu trình:

• Khi nguồn 220V TẮT, cuộn coil không có từ trường, lực lò xo ép kín cơ cấu làm van ĐÓNG để ngắt dòng.

• Khi nguồn 220V BẬT, cuộn coil sinh từ trường hút Piston di chuyển lên trên làm van MỞ để thông dòng.

Cấu tạo 220V AC Normally Closed Solenoid Valve 1/2"

Một bộ 220V AC Normally Closed Solenoid Valve 1/2" hoàn chỉnh được cấu thành từ 5 bộ phận kỹ thuật chính, mỗi bộ phận đảm nhận một vai trò riêng biệt:

1. Thân van (Valve Body)

Là phần chứa kênh dẫn lưu chất và kết nối trực tiếp với đường ống. Thân van phải chịu được áp suất nội bộ và chống lại sự ăn mòn của môi chất. Các vật liệu phổ biến gồm:

• Đồng (Brass): Dùng phổ biến cho nước sạch, khí nén, dầu nhẹ.

• Inox (SUS304 / SUS316): Chịu nhiệt độ cao, hóa chất và môi trường ăn mòn.

• Nhựa kỹ thuật (PA66 / PVC / PTFE): Chuyên dùng cho nước thải, axit mỏng, hóa chất ăn mòn cao.

2. Cuộn coil điện từ (Solenoid Coil)

Bộ phận quan trọng nhất nhận điện áp 220V AC để chuyển hóa điện năng thành từ năng. Cuộn coil thường được đúc kín bằng nhựa Epoxy chống nước, chống bụi chuẩn IP65 để đảm bảo an toàn điện.

3. Lõi van / Piston (Plunger / Core)

Được làm từ hợp kim thép từ tính có khả năng phản ứng nhanh với từ trường. Lõi van di chuyển tịnh tiến lên xuống bên trong ống bao (solenoid tube) để thực hiện thao tác Đóng/Mở.

4. Gioăng / Màng van (Seals & Diaphragm)

Lớp đệm có nhiệm vụ làm kín, ngăn không cho môi chất rò rỉ ra ngoài hoặc chảy qua khi van đóng. Tùy thuộc vào môi chất mà màng van được làm từ:

• NBR: Chịu nước, dầu mỏ, nhiệt độ tối đa khoảng 80°C.

• EPDM: Chịu nước nóng, hơi nhẹ, nhiệt độ tối đa khoảng 120°C.

• PTFE (Teflon): Chịu hóa chất, axit, hơi nóng áp suất cao nhiệt độ tới 180°C.

5. Lò xo khôi phục (Return Spring)

Được làm bằng inox không gỉ, có tác dụng đẩy Piston về vị trí ban đầu để khóa kín van ngay khi ngắt điện.

Thông số kỹ thuật cần kiểm tra trước khi mua

Đừng bao giờ đặt mua thiết bị khi chỉ đưa ra yêu cầu chung chung. Việc kiểm tra đối chiếu bảng thông số kỹ thuật dưới đây sẽ quyết định 90% độ bền và khả năng tương thích của van với hệ thống:

Lời khuyên kỹ thuật: Nếu hệ thống của bạn vận hành liên tục không nghỉ, hãy chú ý chọn các dòng coil đúc chịu nhiệt tốt. Việc chọn nhầm van dùng cho nước đem đi lắp vào tuyến ống hơi nóng sẽ khiến gioăng NBR bị biến dạng, gây kẹt van chỉ sau vài giờ sử dụng.

Phi 21 là DN bao nhiêu?

Một trong những nhầm lẫn lớn nhất của người mua hàng tại Việt Nam là việc quy đổi giữa cách gọi dân dã "phi" và kích thước định danh kỹ thuật (DN).

Trong ngành cơ khí và vật tư ngành nước tại Việt Nam:

• Phi 21 (21 mm): Là cách gọi dân dã dựa trên đường kính ngoài tương đối của ống thép hoặc ống nhựa 1/2 inch.

• Kích thước DN tương ứng: Phi 21 tương đương với DN15 (Đường kính danh nghĩa 15 mm).

• Kích thước hệ inch: Tương đương 1/2" (1/2 inch).

Tóm tắt quy đổi kích thước chuẩn cho van phi 21:

• Cách gọi dân dã: Phi 21

• Kích thước inch: 1/2"

• Đường kính danh nghĩa: DN15

• Kích thước ren thực tế: Khoảng 20.9 mm đến 21 mm

Lưu ý quan trọng: Không phải cứ ghi "phi 21" là mọi loại ren đều lắp vừa nhau. Bạn bắt buộc phải kiểm tra chuẩn ren của van và ống. Các chuẩn ren phổ biến hiện nay bao gồm ren BSPT (chuẩn Châu Âu/Châu Á) và ren NPT (chuẩn Mỹ). Lắp nhầm chuẩn ren sẽ dẫn đến rò rỉ lưu chất dù đã quấn nhiều văng cao su su non (Teflon tape).

Van điện từ thường đóng và thường mở khác nhau thế nào?

Việc lựa chọn giữa van thường đóng (NC) và van thường mở (NO) quyết định tính an toàn và mức tiêu thụ điện năng của toàn bộ công trình:

Tại sao nên chọn 220V AC Normally Closed Solenoid Valve 1/2"?

Nếu thiết bị của bạn chỉ cần hoạt động đóng mở theo chu kỳ ngắn (ví dụ: tưới cây 30 phút mỗi ngày, xả nước bồn chứa khi đầy), dòng van điện từ 220V thường đóng phi 21 là sự lựa chọn hoàn hảo.

Nó giúp tối ưu hóa chi phí điện năng do cuộn coil không phải ngâm điện liên tục. Đồng thời, khi sự cố mất điện xảy ra, van sẽ tự động đóng lại, ngăn chặn tuyệt đối tình trạng tràn nước hay rò rỉ hóa chất gây thất thoát tài sản [chèn link: so-sanh-van-thuong-dong-va-thuong-mo].

Nên chọn van điện từ 220V phi 21 bằng đồng hay inox?

Vật liệu thân van ảnh hưởng trực tiếp đến độ bền và ngân sách đầu tư. Bạn nên phân tích môi chất vận hành để đưa ra quyết định:

1. Van điện từ thân đồng (Brass Valve)

• Ưu điểm: Giá thành rẻ, phổ biến, dễ tìm mua linh kiện thay thế. Chịu áp lực tốt, dẫn nhiệt và làm việc ổn định trong môi trường thông thường.

• Nhược điểm: Dễ bị ăn mòn nếu dùng cho hóa chất, axit hoặc nước mặn.

• Khi nào nên chọn? Dùng cho hệ thống cấp nước sạch dân dụng, hệ thống tưới cây tự động, đường ống khí nén khô, dầu mỡ nhẹ.

2. Van điện từ thân inox (Stainless Steel Valve - SUS304/316)

• Ưu điểm: Khả năng chống ăn mòn hóa học tuyệt vời. Chịu được nhiệt độ cao và áp suất lớn. Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Nhược điểm: Giá thành cao gấp 2 đến 4 lần so với van đồng.

• Khi nào nên chọn? Dùng cho nhà máy chế biến thực phẩm, nước giải khát, hệ thống dẫn hóa chất mỏng, nước thải công nghiệp, hơi nóng nhiệt độ cao.

Kết luận kỹ thuật: Không phải inox luôn tốt hơn đồng. Nếu chỉ dùng cho nước sạch gia đình, việc chọn van inox là sự lãng phí không cần thiết. Ngược lại, nếu dùng van đồng cho môi trường nước thải có hóa chất, van sẽ nhanh chóng bị oxy hóa và gỉ sét nội bộ.

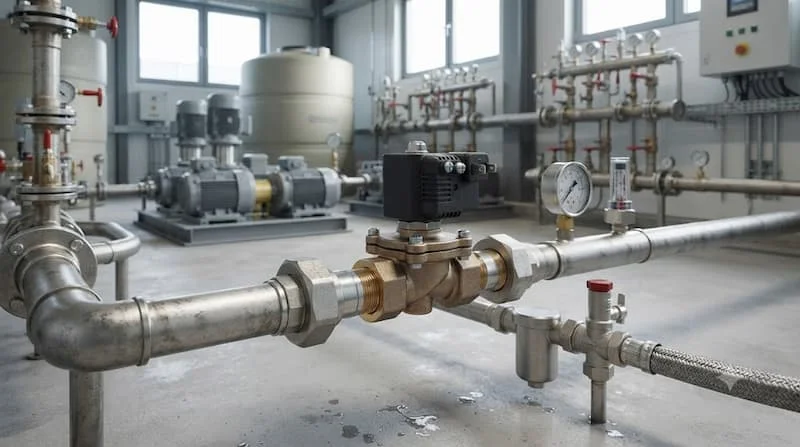

Van điện từ 220V thường đóng phi 21 được dùng ở đâu?

Nhờ kích thước DN15 chuẩn mực và nguồn điện 220V tiện lợi, van điện từ 220V thường đóng phi 21 hiện diện trong rất nhiều lĩnh vực:

• Hệ thống tưới cây tự động: Kết hợp với bộ hẹn giờ (Timer) hoặc ổ cắm WiFi thông minh để đóng/mở nước tưới rau, tưới cảnh quan sân vườn đúng giờ.

• Tự động hóa cấp nước dân dụng & Tòa nhà: Lắp tại đầu vào bồn chứa nước, kết hợp với phao điện để tự động ngắt nước khi bồn đầy, ngắt tình trạng tràn bồn.

• Thiết bị giặt công nghiệp & Máy lọc nước: Làm van xả/van cấp nước tự động cho các dòng máy giặt công nghiệp, hệ thống lọc nước RO công suất lớn.

• Hệ thống điều khiển khí nén: Lắp trên các nhánh ống dẫn khí phi 21 để đóng ngắt luồng khí cấp cho xilanh, thiết bị chấp hành.

• Hệ thống rửa xe tự động: Kiểm soát đường nước xịt bọt tuyết hoặc nước rửa gầm theo lập trình PLC.

Những sai lầm thường gặp khi mua van điện từ 220V phi 21

Nhiều kỹ sư và thợ thi công gặp phải sự cố vận hành do vướng vào 5 sai lầm phổ biến sau:

1. Sai lầm 1: Chỉ nhìn vào thông số "220V + Phi 21": Bỏ qua kiểm tra bước ren, khiến van mua về không thể vặn vừa vào đầu nối ống sẵn có.

2. Sai lầm 2: Cấp sai điện áp cho cuộn coil: Cấp nguồn 220V AC vào cuộn coil 24V DC sẽ làm ngắt mạch và cháy cuộn dây chỉ trong vài giây.

3. Sai lầm 3: Chọn sai áp suất làm việc (Pressure Range): Mua van dạng Pilot (yêu cầu áp suất đầu vào tối thiểu 0.5 bar) để lắp cho hệ thống chảy tự nhiên từ bồn nước thấp. Kết quả là van không thể mở được dù coil vẫn nhảy.

4. Sai lầm 4: Bỏ qua nhiệt độ môi chất: Sử dụng van màng NBR (chịu nhiệt 80°C) cho tuyến ống hơi nước nóng (140°C) khiến màng van biến dạng và kẹt cứng.

5. Sai lầm 5: Lắp ngược chiều dòng chảy: Hầu hết van điện từ đều quy định chiều dòng chảy (có mũi tên chỉ hướng trên thân van). Lắp ngược chiều sẽ khiến lưu chất tự do rò rỉ qua van ngay cả khi ngắt điện.

Checklist chọn van điện từ 220V thường đóng phi 21

Trước khi phát hành đơn đặt hàng, bạn hãy rà soát kỹ 7 yếu tố kỹ thuật quan trọng sau:

1. Điện áp: Đúng chuẩn 220V AC (50Hz).

2. Trạng thái van: Xác nhận đúng mác Thường đóng (NC).

3. Kích thước kết nối: Đã đối chiếu chuẩn DN15 / Phi 21 / Ren 1/2".

4. Kiểu kết nối & Bước ren: Kiểm tra chuẩn ren BSPT hay NPT.

5. Loại môi chất: Xác định chính xác là nước, khí, dầu hay hóa chất.

6. Áp suất & Nhiệt độ: Áp suất làm việc của hệ thống nằm trong dải làm việc của van.

7. Vật liệu thân & Gioăng: Lựa chọn Đồng/Inox/Nhựa và NBR/EPDM/PTFE tương thích với môi chất.

Hướng dẫn lắp đặt van điện từ phi 21 an toàn

Để đảm bảo van vận hành trơn tru và kéo dài tuổi thọ coil điện, bạn cần tuân thủ quy trình lắp đặt 8 bước chuẩn kỹ thuật:

Quy trình thi công:

1. Bước 1: Ngắt hoàn toàn nguồn điện chính và xả hết áp suất tồn dư trong đường ống.

2. Bước 2: Vệ sinh sạch sẽ bavia, mạt sắt, cát bẩn bên trong lòng ống phi 21. Nên lắp thêm Y-lọc (Y-strainer) phía trước van để ngăn rác làm kẹt màng van.

3. Bước 3: Quan sát mũi tên chỉ hướng dòng chảy (Flow Direction) được đúc nổi trên thân van.

4. Bước 4: Quấn băng tan (Teflon) vừa đủ lên ren ống ngoài, vặn van vào đường ống theo chiều kim đồng hồ.

5. Bước 5: Dùng mỏ lết siết lực vừa phải tại vị trí thân gờ lục giác. Không siết lực trực tiếp lên cuộn coil làm nứt vỡ chân cắm.

6. Bước 6: Đấu nối dây nguồn 220V AC vào hai chân cắm của cuộn coil (nguồn AC không phân biệt cực âm dương). Siết chặt ốc chống nước trên hộp dây.

7. Bước 7: Cấp nước nhẹ, kiểm tra rò rỉ tại các mối ren.

8. Bước 8: Cấp điện 220V thử nghiệm đóng/mở 3-5 lần để kiểm tra tiếng ngắt cơ học của Piston.

CẢNH BÁO AN TOÀN ĐIỆN: Thiết bị sử dụng nguồn điện nguy hiểm 220V AC. Tất cả mối nối dây điện phải được bọc cách điện hoàn toàn, có hộp bảo vệ chống nước. Tuyệt đối không thao tác đấu nối khi chưa ngắt Aptomat tổng.

Câu hỏi thường gặp về van điện từ 220V thường đóng phi 21

1. Van điện từ 220V thường đóng phi 21 là gì?

Là loại van cơ-điện dùng nguồn 220V AC để đóng/mở dòng chảy, ở trạng thái không có điện van luôn tự động ĐÓNG, và có kích thước đường ống kết nối tương đương Phi 21 (DN15 - 1/2 inch).

2. Van phi 21 có phải chắc chắn là DN20 không?

Không. Phi 21 chuẩn kỹ thuật tương đương với DN15 (khớp nối 1/2 inch). Trong khi đó, DN20 tương ứng với đường ống Phi 27 (3/4 inch). Bạn cần đo chính xác đường kính ren để tránh mua nhầm size.

3. Van điện từ ngâm điện 220V liên tục có bị cháy không?

Các cuộn coil tiêu chuẩn có thể ngâm điện liên tục vài giờ. Tuy nhiên, nếu ngâm điện 24/24h, coil sẽ bị nóng lên đáng kể, làm giảm tuổi thọ cách điện và dễ cháy. Nếu hệ thống yêu cầu mở liên tục, bạn nên cân nhắc chuyển sang van điện từ thường mở (NO) hoặc dùng van bi điều khiển bằng mô tơ điện.

4. Van điện từ 220V phi 21 dùng cho nước chảy tự nhiên được không?

Được, nhưng bạn bắt buộc phải chọn dòng van tác động trực tiếp (Direct Acting) hoạt động từ 0 bar. Nếu chọn nhầm dòng van dạng Pilot (cần chênh lệch áp suất tối thiểu 0.5 bar), van sẽ không thể mở được khi áp lực nước từ bồn chảy xuống quá yếu.

5. Tại sao van điện từ khi đóng vẫn bị rò rỉ nước?

Nguyên nhân phổ biến nhất là do rác, mạt sắt, cát bẩn trong đường ống chui vào bên trong làm kẹt đĩa van hoặc rách màng cao su. Hãy tháo thân van ra vệ sinh sạch sẽ màng van và lắp thêm bộ lọc tinh phía trước.

Kết luận: Có nên chọn van điện từ 220V thường đóng phi 21?

Van điện từ 220V thường đóng phi 21 là giải pháp tối ưu, tiết kiệm và vô cùng hiệu quả cho các bài toán tự động hóa dòng chảy công nghiệp lẫn dân dụng. Nhờ tính năng tự động khóa đường ống khi mất điện, thiết bị đảm bảo tính an toàn cao nhất cho hệ thống của bạn.

Tuy nhiên, hiệu quả vận hành chỉ đạt 100% khi bạn chọn đúng vật liệu, chuẩn ren và áp suất làm việc phù hợp.
