Khớp Nối Răng Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống truyền động công nghiệp tải nặng, việc liên kết hai trục quay để truyền mô-men xoắn lớn luôn là một bài toán kỹ thuật phức tạp. Chỉ một sai lệch nhỏ về độ đồng tâm giữa hai trục cũng có thể gây ra hiện tượng rung lắc, mài mòn ổ đỡ và làm giảm tuổi thọ toàn bộ dây chuyền. Lúc này, Gear Coupling chính là giải pháp tối ưu giúp giải quyết triệt để vấn đề trên.

Nhờ khả năng chịu tải vượt trội cùng cơ chế bù sai lệch linh hoạt, dòng khớp nối cơ khí này đã trở thành linh kiện không thể thiếu trong các nhà máy thép, xi măng, hệ thống băng tải và hộp giảm tốc công suất lớn. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu về cấu tạo, nguyên lý làm việc và hướng dẫn chọn Gear Coupling chuẩn xác cho hệ thống của bạn.

Khái Niệm Khớp Nối Răng

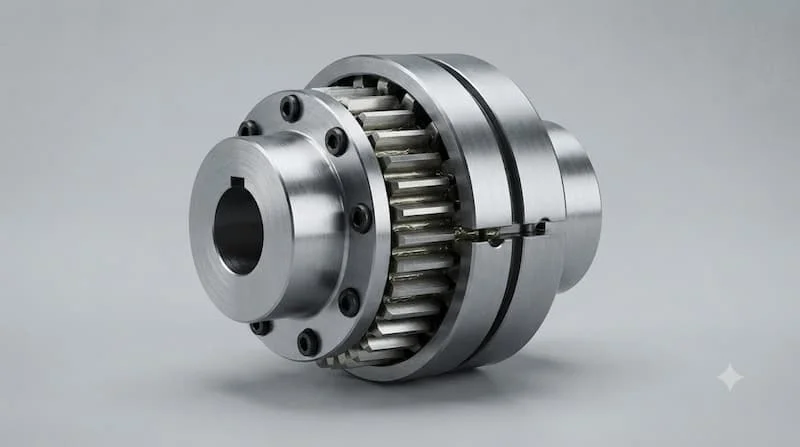

Khớp nối răng (tiếng Anh: Gear Coupling) là một thiết bị cơ khí thuộc nhóm khớp nối cứng đệm đàn hồi hoặc khớp nối linh hoạt, được sử dụng để liên kết hai trục quay và truyền mô-men xoắn từ trục chủ động sang trục bị động. Thiết bị vận hành dựa trên cơ chế ăn khớp trực tiếp giữa các răng ngoài của moay-ơ và răng trong của ống bao, giúp hệ thống vận hành liên tục đồng thời bù đắp các sai lệch trục trong giới hạn cho phép.

Cần lưu ý các đặc tính cốt lõi của dòng thiết bị này:

• Tên tiếng Anh: Gear Coupling.

• Bản chất: Là một dạng khớp nối cơ khí truyền động trực tiếp qua bề mặt răng.

• Môi trường hoạt động: Làm việc trong các hệ thống truyền động quay liên tục, môi trường khắc nghiệt.

• Ứng dụng đặc trưng: Thường được ưu tiên lựa chọn trong các hệ thống yêu cầu khả năng truyền tải mô-men xoắn từ trung bình đến rất lớn.

Gear Coupling Khác Gì Bánh Răng Truyền Động?

Rất nhiều người thường nhầm lẫn giữa Gear Coupling và cặp bánh răng truyền động thông thường do chúng đều sử dụng các răng ăn khớp. Tuy nhiên, chức năng và nguyên lý vận hành của hai thiết bị này hoàn toàn khác biệt:

• Bánh răng truyền động: Thường dùng để truyền chuyển động và thay đổi tỷ số truyền, thay đổi hướng quay hoặc tốc độ giữa hai trục đặt song song, cắt nhau hoặc chéo nhau. Chuyển động truyền từ bánh răng này sang bánh răng khác qua điểm tiếp xúc ngoại vi.

• Gear Coupling: Có nhiệm vụ chính là liên kết đồng trục hai đoạn trục quay (trục motor và trục hộp giảm tốc, hoặc trục hộp giảm tốc và trục máy công tác). Mô-men xoắn được truyền song song từ moay-ơ sang ống bao thông qua toàn bộ chu vi răng ăn khớp, giữ nguyên tỷ số truyền 1:1 mà không làm thay đổi tốc độ hay hướng quay của hệ thống.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Gear Coupling

Cấu Tạo Cơ Bản

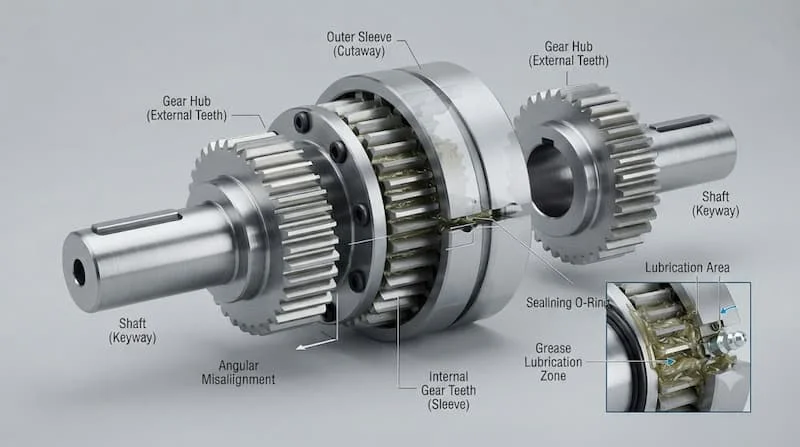

Một bộ Gear Coupling tiêu chuẩn trong công nghiệp được cấu thành từ các bộ phận chính sau:

• Moay-ơ (Hub) có răng ngoài: Được lắp cố định vào hai đầu trục truyền động (trục chủ động và bị động) bằng keyway (then) hoặc mối ghép ép. Bề mặt ngoài của moay-ơ được gia công các răng dạng hình cầu (Crowned teeth) hoặc răng thẳng.

• Ống bao (Sleeve) có răng trong: Là phần vỏ hình trụ gồm hai nửa liên kết với nhau bằng bu-lông gờ. Mặt trong của ống bao chứa các rãnh răng ăn khớp hoàn hảo với răng ngoài của moay-ơ.

• Bộ phận liên kết (Mặt đĩa & Bu-lông): Các bu-lông cường độ cao giúp nối chặt hai nửa ống bao lại thành một khối thống nhất.

• Phớt làm kín (Seals): Giữ vai trò ngăn mỡ bôi trơn rò rỉ ra ngoài và chống bụi bẩn, nước xâm nhập vào vùng răng ăn khớp.

• Mỡ bôi trơn (Grease): Giúp giảm thiểu ma sát, hạ nhiệt độ vận hành và chống mài mòn bề mặt răng.

Nguyên Lý Hoạt Động

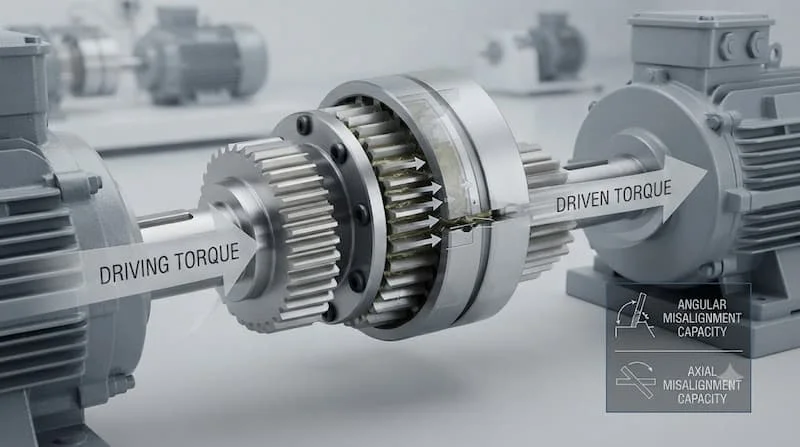

Quá trình truyền mô-men xoắn của Gear Coupling diễn ra theo một chuỗi động học khép kín và liên tục: Trục chủ động truyền lực sang Moay-ơ chủ động, qua các Răng ngoài ăn khớp để kéo Ống bao quay, từ đó truyền qua Răng ăn khớp đối diện tới Moay-ơ bị động và làm quay Trục bị động.

Khi động cơ vận hành, trục chủ động quay kéo theo moay-ơ thứ nhất quay. Nhờ hệ thống răng ngoài ăn khớp với răng trong của ống bao, lực xoắn được truyền sang thân ống bao. Ống bao tiếp tục truyền mô-men này đến moay-ơ thứ hai thông qua bộ răng ăn khớp đối diện, từ đó làm quay trục bị động của máy công tác với cùng tốc độ.

Vì Sao Gear Coupling Có Thể Bù Sai Lệch?

Trong thực tế lắp đặt, việc căn chỉnh hai trục đạt độ đồng tâm tuyệt đối 100% là điều gần như không thể do dung sai chế tạo, biến dạng nhiệt hoặc nền móng bị lún. Gear Coupling giải quyết vấn đề này nhờ thiết kế răng ngoài dạng hình cầu (Crowned Tooth Profile).

Cơ chế này cho phép hệ thống tự điều chỉnh linh hoạt:

• Sai lệch góc (Angular Misalignment): Đầu răng hình cầu cho phép moay-ơ lắc nhẹ góc bên trong ống bao mà không gây cấn hay kẹt răng.

• Sai lệch song song (Parallel Misalignment): Nhờ kết cấu hai điểm ăn khớp ở hai đầu ống bao, khớp nối có thể triệt tiêu sự lệch tâm giữa hai tâm trục.

• Dịch chuyển dọc trục (Axial Displacement): Răng ngoài có thể trượt nhẹ theo chiều dọc trong rãnh răng trong để bù đắp sự co giãn nhiệt của trục.

Nhấn mạnh: Khả năng bù sai lệch của Gear Coupling luôn có giới hạn kỹ thuật (thường từ 0.5 độ đến 1.5 độ tùy thuộc từng model). Kỹ sư không nên xem thiết bị này là công cụ thay thế cho quy trình căn chỉnh trục chuẩn xác bằng đồng hồ so hay thiết bị laser.

Phân Loại Và Thông Số Kỹ Thuật

Các Loại Gear Coupling Phổ Biến

Gear Coupling 2 Khớp (Full Flex Gear Coupling)

Đây là dạng khớp nối phổ biến nhất trong ứng dụng tải nặng. Kết cấu gồm hai moay-ơ có răng ngoài ăn khớp với hai cụm răng trong của ống bao.

• Ưu điểm: Khả năng truyền mô-men xoắn cực cao, bù đắp tối đa cả 3 loại sai lệch (góc, song song, dọc trục).

• Ứng dụng: Dùng cho các hệ thống công suất lớn, trục dài, nối giữa hộp giảm tốc và thiết bị chấp hành.

Gear Coupling 1 Khớp (Flex-Rigid Gear Coupling)

Cấu tạo gồm một bên là khớp linh hoạt (có răng ăn khớp) và một bên là mặt đĩa nối cứng trực tiếp vào trục.

• Đặc điểm: Thiết kế gọn nhẹ hơn, chi phí tối ưu.

• Hạn chế: Chỉ có khả năng bù sai lệch góc và dịch chuyển dọc trục, không bù được sai lệch song song. Phù hợp cho cấu hình ba điểm đỡ hoặc hệ thống có trục trung gian.

Phân Loại Theo Cấu Tạo Và Ứng Dụng Đặc Thù

• Gear Coupling dạng ống bao liền (Nylon Sleeve Coupling): Sử dụng ống bao bằng nhựa kỹ thuật, không cần bôi trơn, thích hợp cho tải nhẹ và vừa.

• Gear Coupling có đĩa phanh (Brake Drum/Disc Gear Coupling): Tích hợp đĩa phanh hoặc tang phanh ngay trên thân khớp nối, phục vụ cho hệ thống cầu trục, cẩu trục yêu cầu hãm an toàn.

• Gear Coupling tốc độ cao (High-Speed Gear Coupling): Được cân bằng động chuẩn xác, sử dụng vật liệu hợp kim đặc biệt và hệ thống bôi trơn tuần hoàn bằng dầu.

Thông Số Kỹ Thuật Quan Trọng Của Gear Coupling

Khi lựa chọn khớp nối cho dự án, việc đọc hiểu các thông số kỹ thuật là yếu tố quyết định đến độ bền của toàn hệ thống:

Mô-Men Xoắn Quan Trọng Như Thế Nào?

Một sai lầm nguy hiểm của nhiều kỹ sư mua hàng là chọn khớp nối chỉ dựa vào đường kính trục motor. Đường kính trục chỉ là điều kiện cần về mặt cơ khí, trong khi mô-men xoắn mới là điều kiện đủ quyết định khả năng làm việc.

Để xác định chính xác mô-men xoắn vận hành, ta tính toán theo công thức danh định: mô-men xoắn bằng 9550 nhân cho công suất động cơ (kW) rồi chia cho tốc độ quay của trục (vòng/phút).

Sau khi có giá trị mô-men danh định, bắt buộc phải nhân với hệ số tải/hệ số dịch vụ (K) phụ thuộc vào đặc tính làm việc (tải êm, tải va đập nhẹ, tải va đập mạnh) và thời gian vận hành trong ngày để ra giá trị mô-men xoắn lựa chọn. Nhà sản xuất sẽ dựa vào giá trị này để kiến nghị model Gear Coupling phù hợp.

So Sánh Gear Coupling Với Các Loại Khớp Nối Khác

Để thấy rõ lý do tại sao dòng khớp nối này lại thống trị phân khúc tải nặng, hãy tham khảo bảng so sánh kỹ thuật dưới đây:

Tại Sao Chọn Gear Coupling Thay Vì Khớp Nối Khác?

Mặc dù đòi hỏi quy trình bôi trơn chặt chẽ, Gear Coupling vẫn là sự lựa chọn số 1 trong các trường hợp:

• Mô-men cực lớn trong không gian hạn chế: So với khớp nối đàn hồi cùng kích thước đường kính ngoài, Gear Coupling có khả năng truyền mô-men xoắn gấp 2 đến 3 lần.

• Yêu cầu độ tin cậy tuyệt đối: Kết cấu hoàn toàn bằng thép hợp kim tôi cứng giúp thiết bị chịu được nhiệt độ cao và môi trường khắc nghiệt mà đệm cao su không thể đáp ứng.

• Hệ thống vận hành liên tục 24/7: Trong các dây chuyền sản xuất thép, xi măng, việc dừng máy do hỏng khớp nối gây thiệt hại khổng lồ. Khớp nối dạng răng mang lại tuổi thọ hàng chục năm nếu được bôi trơn đúng cách.

Ứng Dụng Thực Tế

Gear Coupling Được Sử Dụng Ở Đâu?

Nhờ độ bền cơ học vượt trội, dòng khớp nối này hiện diện trong hầu hết các ngành công nghiệp nặng:

1. Nhà Máy Thép Và Luyện Kim

• Sử dụng trong các trục truyền động của máy cán nóng, máy cán nguội, nơi có tải trọng thay đổi đột ngột và nhiệt độ môi trường cao.

• Cẩu trục gắp phôi thép, hệ thống con lăn truyền phôi.

2. Ngành Xi Măng Và Khai Khoáng

• Lắp đặt trong hệ thống truyền động lò quay xi măng, máy nghiền đá, máy nghiền than.

• Các tuyến băng tải lòng chảo truyền tải khoáng sản hàng nghìn tấn/giờ.

3. Hệ Thống Hộp Giảm Tốc Công Nghiệp

Gear Coupling đóng vai trò là cầu nối kiên cố nối giữa đầu ra của hộp giảm tốc và trục của máy công tác, hoặc được ứng dụng trên các trục truyền lực chịu tải nặng.

4. Các Loại Máy Móc Công Nghiệp Tải Trọng Lớn

• Bơm cao áp công suất lớn trong ngành dầu khí.

• Quạt thông gió cỡ lớn trong hầm mỏ.

• Thiết bị nâng hạ cảng biển (Cầu trục Container STS, RTG).

Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Gear Coupling

Sai lầm 1: Chỉ chọn khớp nối theo đường kính trục

Đường kính trục lớn chưa chắc mô-men xoắn đã lớn (ví dụ trục rỗng). Chọn khớp nối theo đường kính trục mà bỏ qua mô-men có thể dẫn đến việc chọn nhầm model quá nhỏ (gây gãy răng) hoặc quá lớn (gây lãng phí chi phí và tăng tải trọng động lên ổ đỡ).

Sai lầm 2: Bỏ qua hệ số tải va đập và tần suất khởi động

Một động cơ 100 kW chạy bơm nước (tải êm) đòi hỏi khớp nối nhỏ hơn nhiều so với động cơ 100 kW chạy máy nghiền đá (tải va đập cực mạnh). Việc bỏ qua hệ số làm việc K sẽ khiến răng bị biến dạng dẻo hoặc tróc bề mặt chỉ sau thời gian ngắn vận hành.

Sai lầm 3: Không kiểm tra tốc độ quay cho phép

Chạy khớp nối vượt quá tốc độ quay cực đại sẽ làm lực ly tâm tăng theo bình phương tốc độ, đẩy toàn bộ mỡ bôi trơn ra khỏi vùng ăn khớp và gây mất cân bằng động nghiêm trọng.

Sai lầm 4: Ỷ ỷ vào khả năng bù sai lệch, không căn chỉnh trục

Dù có khả năng bù lệch góc, việc lắp đặt hai trục quá lệch tâm sẽ làm lực ép lên bề mặt răng tăng đột biến, gây mài mòn không đều và tạo ra lực hướng tâm phá hủy ổ đỡ của motor lẫn hộp giảm tốc.

Sai lầm 5: Không bôi trơn hoặc dùng sai loại mỡ

Răng của khớp nối chịu lực nén tiếp xúc rất lớn và có chuyển động trượt tương đối. Nếu không bôi trơn hoặc dùng mỡ thông thường (bị tách dầu dưới tác dụng của lực ly tâm), vùng ăn khớp sẽ bị cháy răng và khô mài mòn chỉ sau vài tuần.

Hướng Dẫn Kỹ Thuật

Cách Chọn Khớp Nối Răng Phù Hợp (6 Bước)

Để chọn chính xác model khớp nối răng cho hệ thống, bạn hãy thực hiện theo đúng 6 bước chuyên nghiệp dưới đây:

• Bước 1: Xác định công suất động cơ: Ghi nhận công suất danh định (kW) và đặc tính vận hành (chạy liên tục hay ngắt quãng).

• Bước 2: Xác định tốc độ quay: Tốc độ tại vị trí cần lắp khớp nối (rpm).

• Bước 3: Tính mô-men xoắn chọn lựa:

  • Tính mô-men xoắn danh định.

  • Tra bảng chọn hệ số K (thường từ 1.25 đến 3.0 tùy ứng dụng).

  • Tính mô-men xoắn lựa chọn và chọn model có mô-men danh định lớn hơn hoặc bằng giá trị này.

• Bước 4: Đo đạc kích thước trục: Xác định đường kính trục chủ động, trục bị động, chiều dài phần trục và kiểu then. Đảm bảo lỗ trục của khớp nối có thể gia công đạt kích thước mong muốn.

• Bước 5: Kiểm tra điều kiện môi trường: Nhiệt độ làm việc, độ ẩm, môi trường có bụi bẩn hay hóa chất không để chọn loại phớt và mỡ chịu nhiệt phù hợp.

• Bước 6: Kiểm tra không gian lắp đặt: Đối chiếu đường kính ngoài và chiều dài tổng thể của khớp nối với khoảng không gian thực tế xung quanh hốc máy.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Khớp Nối Răng

Chuẩn bị trước khi lắp đặt

• Kiểm tra toàn bộ bề mặt răng ngoài, răng trong, đảm bảo không có mạt sắt hay gờ rác.

• Kiểm tra kích thước lỗ trục moay-ơ và then xem đã đạt dung sai lắp ghép chưa.

• Kiểm tra tình trạng phớt cao su làm kín.

Quy trình lắp đặt chuẩn

1. Lắp phớt làm kín và hai nửa moay-ơ vào hai đầu trục (có thể gia nhiệt moay-ơ nếu là mối ghép dôi).

2. Tiến hành căn chỉnh đồng tâm hai trục bằng đồng hồ so hoặc máy laser, đưa độ lệch góc và lệch tâm về mức nhỏ nhất có thể (dưới 0.05 mm).

3. Đưa hai nửa ống bao vào vị trí ăn khớp với moay-ơ.

4. Bơm lượng mỡ bôi trơn chuyên dụng (mỡ chịu lực ly tâm cao) đúng dung tích hướng dẫn vào bên trong vỏ.

5. Siết chặt các bu-lông đĩa nối theo đúng lực siết (Torque) tiêu chuẩn bằng cần lực.

Giám sát vận hành và bảo dưỡng

• Trong quá trình chạy thử: Kiểm tra độ rung, tiếng ồn lạ và nhiệt độ vỏ khớp nối (không vượt quá 80 độ C).

• Bảo dưỡng định kỳ:

  • Bổ sung mỡ bôi trơn sau 3.000 giờ vận hành hoặc sau 3 đến 6 tháng.

  • Định kỳ 1 năm/lần: Tháo rời vỏ, tháo mỡ cũ, rửa sạch bề mặt răng để kiểm tra vết mài mòn và thay phớt mới.

Câu Hỏi Thường Gặp

1. Khớp nối răng là gì?

Khớp nối răng là thiết bị cơ khí liên kết hai trục quay để truyền mô-men xoắn thông qua các bề mặt răng ăn khớp giữa moay-ơ ngoài và ống bao trong, đồng thời cho phép bù đắp một phần sai lệch trục.

2. Khớp nối răng có bắt buộc phải bôi trơn không?

Có, hầu hết các loại khớp nối răng kim loại đều bắt buộc phải bôi trơn. Việc bôi trơn bằng mỡ chuyên dụng giúp giảm ma sát trượt, chống mài mòn răng và tản nhiệt. Nếu không bôi trơn, bề mặt răng sẽ bị phá hủy rất nhanh chóng.

3. Có thể dùng mỡ bò thông thường để bôi trơn khớp nối răng không?

Không nên. Khi khớp nối quay ở tốc độ cao, lực ly tâm rất lớn sẽ làm mỡ bò thông thường bị tách dầu (dầu chạy ra ngoài, xà phòng đọng lại), mất khả năng bôi trơn. Bạn bắt buộc phải dùng mỡ chuyên dụng cho khớp nối (Gear Coupling Grease).

4. Khớp nối răng bù được khoảng bao nhiêu độ sai lệch góc?

Tùy thuộc vào thiết kế răng của từng nhà sản xuất, khả năng bù sai lệch góc của khớp nối răng thường dao động trong khoảng từ 0.5 độ đến 1.5 độ cho mỗi nửa khớp nối.

5. Khớp nối răng thường dùng cho những loại máy nào?

Thiết bị này được ứng dụng rộng rãi trong các hệ thống truyền động công nghiệp nặng như: hộp giảm tốc, máy cán thép, băng tải xi măng, máy nghiền, cầu trục, bơm cao áp và quạt công nghiệp công suất lớn.

Kết Luận

Có thể thấy, khớp nối răng là giải pháp truyền động kiên cố và cậy tin cậy hàng đầu dành cho các hệ thống máy móc tải nặng. Nhờ khả năng truyền tải mô-men xoắn cực lớn cùng cơ chế bù sai lệch linh hoạt, thiết bị này giúp bảo vệ dây chuyền sản xuất vận hành ổn định và liên tục.

Tuy nhiên, hiệu quả vận hành của khớp nối phụ thuộc hoàn toàn vào việc tính toán chính xác mô-men xoắn, căn chỉnh đồng tâm khi lắp đặt và duy trì chế độ bôi trơn định kỳ. Việc chọn đúng chủng loại ngay từ đầu không chỉ giúp kéo dài tuổi thọ thiết bị mà còn tiết kiệm tối đa chi phí dừng máy cho doanh nghiệp đối với nối răng.
