Nối Mềm DN50: Cấu Tạo, Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống đường ống công nghiệp và dân dụng, các thiết bị như máy bơm, máy nén hay quạt công suất lớn luôn tạo ra độ rung lắc và tiếng ồn liên tục. Nếu kết nối trực tiếp bằng ống cố định, lực xung kích này sẽ lan truyền khắp mạng lưới, gây biến dạng cơ học, rò rỉ mối nối hoặc thậm chí làm vỡ nứt tuyến ống. Để giải quyết triệt để rủi ro này, giải pháp lắp đặt nối mềm DN 50 đóng vai trò vô cùng quan trọng nhằm hấp thụ rung động và bảo vệ toàn diện cho công trình.

Tuy nhiên, thị trường hiện nay có vô số chủng loại với chất liệu, chiều dài và tiêu chuẩn kết nối khác nhau. Việc chọn nhầm một sản phẩm không đáp ứng đúng nhiệt độ, áp suất làm việc hoặc môi chất lưu thông có thể dẫn đến hiện tượng phồng rộp, xé rách lớp đàn hồi hoặc đứt gãy mối hàn inox. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ định nghĩa, thông số kỹ thuật đến quy trình lựa chọn nối mềm DN 50 chuẩn xác nhất.

Nối mềm DN50 là gì?

Nối mềm DN50 (khớp nối mềm DN50) là phụ kiện kết nối đường ống có kích thước danh nghĩa DN50, được thiết kế để tạo liên kết linh hoạt giữa các đoạn ống hoặc giữa đường ống với thiết bị. Sản phẩm được sử dụng nhằm mục đích chính là giảm rung, hấp thụ chấn động, bù lệch tâm và hạn hạn chế ứng suất truyền sang hệ thống đường ống.

Về mặt thuật ngữ kỹ thuật:

• DN (Diameter Nominal): Ký hiệu đường kính danh nghĩa của ống và phụ kiện theo tiêu chuẩn quốc tế.

• DN50: Tương đương với kích thước ống định danh 2 inch (hoặc đường kính ngoài danh nghĩa khoảng 60.3 mm theo tiêu chuẩn ống thép/inox).

Điểm quan trọng cần lưu ý: DN50 là kích thước danh nghĩa dùng để quy chuẩn hóa việc lắp lẫn trong thiết kế, không phải là đường kính đo thực tế đúng 50 mm. Kích thước đo đạc thực tế (đường kính trong, đường kính ngoài, độ dày) phụ thuộc chặt chẽ vào tiêu chuẩn sản xuất (BS, JIS, ANSI, DIN) và kiểu kết nối của sản phẩm. Việc chọn phụ kiện chỉ bằng cách đo thủ công đường kính ngoài dễ dẫn đến mua sai quy cách.

Cấu tạo và nguyên lý hoạt động của nối mềm DN 50

Để chịu được lực xung kích và độ co giãn liên tục, nối mềm DN 50 sở hữu cấu trúc vật lý đặc thù cùng nguyên lý biến dạng có kiểm soát.

Cấu tạo cơ bản

Tùy thuộc vào dòng sản phẩm (cao su hay inox), một khớp nối mềm DN 50 tiêu chuẩn bao gồm các bộ phận chính:

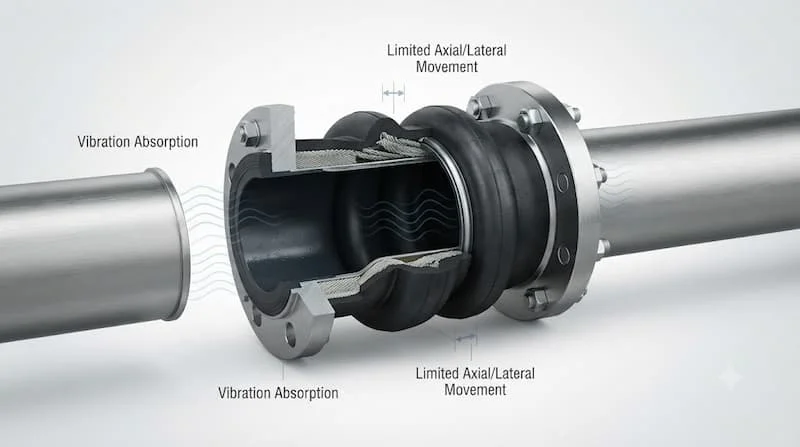

• Thân nối mềm: Bộ phận trung tâm trực tiếp biến dạng. Ở nối mềm cao su, thân là bóng cao su đàn hồi (với các nếp gấp đơn hoặc đôi). Ở nối mềm inox, thân là ống ruột gà dợn sóng (bellows).

• Lớp gia cường: Nằm bên trong lớp cao su (thường là sợi tổng hợp Nylon/Polymer) hoặc lớp lưới bện bằng sợi thép không gỉ (Inox 304/316) bọc ngoài ống ruột gà để tăng khả năng chịu áp lực cao.

• Đầu kết nối: Bộ phận gá lắp trực tiếp vào đường ống, có thể là đĩa mặt bích (thép mạ kẽm, inox) hoặc hai đầu ren trong/ren ngoài.

• Gioăng và bulông: Phụ kiện hỗ trợ làm kín và cố định liên kết gá lắp (đối với dòng kết nối bích).

Nguyên lý hoạt động

Sơ đồ truyền lực và triệt tiêu chấn động của hệ thống được diễn giải qua các bước:

1. Thiết bị vận hành: Máy bơm, máy nén hoặc động cơ khởi động và tạo ra lực xung kích.

2. Sóng chấn động lan truyền: Lực rung động cơ học cùng áp lực dòng chảy truyền dọc theo thành ống.

3. Thân nối mềm biến dạng: Ngay tại vị trí gá lắp, thân nối mềm (cao su hoặc ống inox xếp sóng) sẽ uốn cong, nén hoặc giãn nở linh hoạt trong giới hạn cho phép.

4. Triệt tiêu chấn động: Năng lượng dao động được chuyển hóa thành cơ năng biến dạng an toàn.

5. Đường ống được bảo vệ: Toàn bộ hệ thống ống cố định phía sau không còn chịu tác động của rung lắc và tiếng ồn.

Lưu ý kỹ thuật: Nối mềm không phải là thiết bị chịu được mọi loại chuyển động vô hạn. Phạm vi bù chuyển vị lệch tâm (angular), độ giãn dài (axial elongation) và độ nén dọc trục (axial compression) đều phải tuân thủ nghiêm ngặt theo datasheet của nhà sản xuất.

Các loại nối mềm DN 50 phổ biến

Dựa vào chất liệu và kiểu gá gắp, nối mềm DN 50 được chia thành các phân khúc chính phục vụ các điều kiện vận hành riêng biệt:

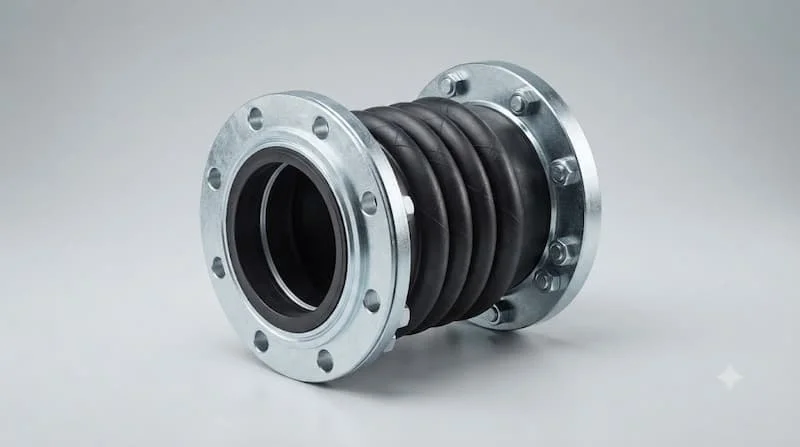

1. Nối mềm cao su DN50

• Đặc điểm: Thân làm từ cao su tổng hợp (EPDM, NBR) gia cường sợi tổng hợp.

• Ứng dụng: Phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, mạng lưới HVAC, đường ống xả của máy bơm nước.

• Ưu điểm: Khả năng triệt tiêu độ rung và giảm tiếng ồn vượt trội; độ co giãn đa hướng tốt; chi phí đầu tư hợp lý, dễ thay thế.

2. Nối mềm inox DN50

• Đặc điểm: Cấu tạo từ ống ruột gà inox xếp sóng, bên ngoài bọc lớp lưới bện kim loại chống phồng.

• Ứng dụng: Thích hợp cho các môi trường công nghiệp yêu cầu cao như dẫn hơi nóng (steam), khí nén áp lực lớn, dẫn dầu, hóa chất ăn mòn nhẹ hoặc nơi có nhiệt độ môi trường cao.

• Ưu điểm: Độ bền cơ học cao, chịu được áp suất lớn, chịu nhiệt độ vượt trội so với cao su và không bị lão hóa rão cơ học theo thời gian.

3. Nối mềm cao su mặt bích DN50

• Đặc điểm: Hai đầu gá lắp sử dụng đĩa mặt bích xoay hoặc cố định theo chuẩn BS, JIS, ANSI.

• Ưu điểm: Khả năng chịu lực kéo tốt, độ làm kín cao. Phù hợp tuyệt đối với các đường ống công nghiệp trung bình và lớn, thuận tiện khi tháo lắp bảo trì định kỳ.

4. Nối mềm DN 50 dạng ren

• Đặc điểm: Hai đầu trang bị rắc co hoặc ren ngoài/ren trong (BSPT/NPT).

• Ưu điểm: Kết cấu siêu nhỏ gọn, linh hoạt thi công trong các khoảng không gian hẹp, thích hợp cho các đường ống nhánh hoặc thiết bị gia công cỡ nhỏ.

Thông số kỹ thuật nối mềm DN 50 cần quan tâm

Để chọn đúng khớp nối mềm DN 50 vận hành bền bỉ và tương thích 100% với hệ thống, bạn cần tra cứu chính xác các chỉ số dưới đây:

• 1. Kích thước & Tiêu chuẩn DN50: Xác định chính xác đường kính danh nghĩa DN50 (2 inch), chiều dài tổng thể (L - Overall Length), đường kính ngoài mặt bích và khoảng cách tâm lỗ bulông (PCD).

• 2. Áp suất làm việc (Working Pressure): Các cấp áp phổ biến bao gồm PN10 (10 bar), PN16 (16 bar), PN25 (25 bar). Bắt buộc phải chọn áp suất danh định của khớp nối cao hơn áp suất vận hành cực đại của hệ thống (bao gồm cả áp suất va đập).

• 3. Nhiệt độ làm việc (Working Temperature):

  • Cao su EPDM: Thường chịu từ -10°C đến 108°C (nước sạch, nước nóng nhẹ).

  • Cao su NBR: Chịu từ -20°C đến 80°C (chuyên dùng cho dầu, xăng).

  • Inox 304/316: Có thể chịu nhiệt từ -40°C đến hơn 400°C (dẫn hơi nóng, hóa chất).

• 4. Vật liệu chế tạo (Material): Căn cứ vào môi chất để chọn cao su EPDM, NBR, PTFE hoặc Inox 304, Inox 316. Phần mặt bích chọn thép mạ kẽm hoặc inox tùy môi trường lắp đặt có bị ăn mòn hay không.

• 5. Kiểu kết nối (Connection type): Xác định rõ loại kết nối mặt bích (tiêu chuẩn JIS 10K, BS4504 PN16, ANSI Class 150) hay nối ren (BSPT, NPT).

• 6. Môi chất lưu thông: Môi chất là nước sạch, nước thải, dầu nhớt, khí nén, hóa chất ăn mòn hay hơi nước? Tính chất hóa lý của môi chất sẽ quyết định vật liệu làm kín.

• 7. Mức độ chuyển vị và chịu rung: Kiểm tra các chỉ số về độ lệch tâm (lateral deflection), độ giãn dọc trục (axial elongation) và độ nén dọc trục (axial compression) ghi trên datasheet.

Nối mềm DN 50 có tác dụng gì?

Lắp đặt nối mềm DN 50 mang lại nhiều giá trị thực tế cho toàn bộ hạ tầng kỹ thuật:

• Triệt tiêu rung động cơ học: Hấp thụ phần lớn dao động tần số cao phát ra từ động cơ máy bơm, ngăn không cho sóng rung truyền dọc theo tuyến ống.

• Giảm tiếng ồn vận hành: Nhờ kết cấu đàn hồi tiêu âm, hiện tượng va đập âm thanh truyền qua thành ống kim loại được giảm thiểu đáng kể, tạo môi trường làm việc yên tĩnh.

• Bù sai lệch khoảng cách và góc gá lắp: Trong thi công thực tế, việc căn chỉnh hai đầu ống lệch nhau vài milimét là khó tránh khỏi. Khớp nối linh hoạt giúp bù đắp sai lệch nhẹ này mà không tạo lực ép cưỡng bức lên cổ bích thiết bị.

• Giảm ứng suất uốn - nén lên thiết bị: Khi nhiệt độ môi trường hoặc môi chất thay đổi, đường ống kim loại sẽ giãn nở nhiệt. Khớp nối hấp thụ độ co giãn này, giải phóng ứng suất tác động lên thân máy bơm hoặc van.

• Tăng tuổi thọ công trình: Bảo vệ các mối hàn, van khóa và vỏ máy bơm không bị nứt vỡ, giúp kéo dài chu kỳ bảo dưỡng hạ tầng.

Lưu ý từ chuyên gia: Nối mềm không phải là giải pháp vạn năng để chống lại mọi mức độ va đập thủy lực (water hammer) mạnh hoặc hiện tượng sụt lở nền móng. Hiệu quả bảo vệ bắt buộc phải đi kèm với hệ thống giá đỡ (hanger/support) và điểm định vị (anchor point) đúng tiêu chuẩn.

So sánh nối mềm cao su DN50 và nối mềm inox DN50

Bảng so sánh kỹ thuật giúp kỹ sư dễ dàng đưa ra quyết định tối ưu theo nhu cầu sử dụng:

Bản chất lựa chọn: Không thể khẳng định nối mềm inox tốt hơn nối mềm cao su hay ngược lại. Việc lựa chọn hoàn toàn dựa vào điều kiện vận hành thực tế:

• Nếu hệ thống chạy nước lạnh/nước sinh hoạt, độ rung lớn → Nối mềm cao su DN50 là sự lựa chọn vượt trội cả về hiệu năng tiêu âm lẫn chi phí.

• Nếu hệ thống dẫn hơi nóng, dầu nhiệt, môi trường hóa chất ăn mòn → Nối mềm inox DN50 là giải pháp bắt buộc để đảm bảo an toàn.

Nối mềm DN 50 được sử dụng ở đâu?

Nhờ kích thước DN50 (phổ biến bậc nhất trong các tuyến ống nhánh và đầu xả bơm), sản phẩm xuất hiện trong nhiều ngành công nghiệp:

Hệ thống máy bơm

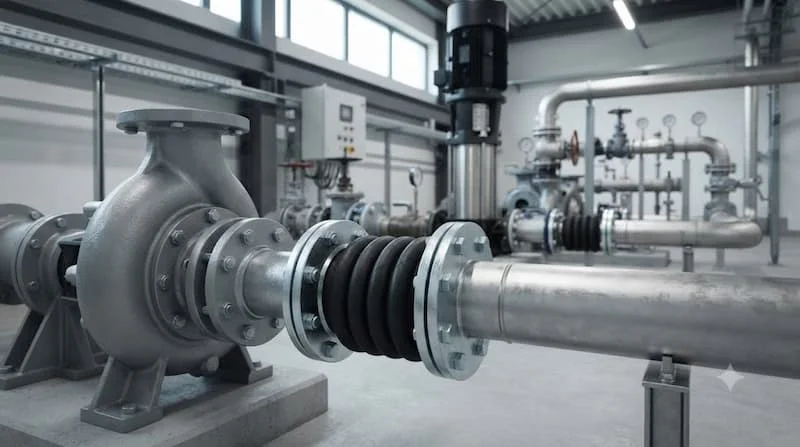

Được lắp đặt ngay tại đầu hút và đầu đẩy của máy bơm nước sinh hoạt, bơm PCCC, bơm nước thải. Nhiệm vụ chính là cô lập độ rung lắc mạnh phát ra từ cánh quạt và động cơ bơm, không cho truyền sang tuyến ống chính.

Hệ thống HVAC & Chiller

Sử dụng rộng rãi tại các đường ống nối vào Chiller, Cooling Tower, bơm nước lạnh (Chilled water) và hệ thống nước nóng trung tâm tòa nhà nhằm chống đứt gãy đường ống do rung động và co giãn nhiệt.

Hệ thống cấp thoát nước & PCCC

Lắp tại các vị trí đi qua khe co giãn của tòa nhà, vị trí kết nối bể chứa ngầm hoặc tuyến ống treo trần nhằm giảm chấn động khi hệ thống kích hoạt đột ngột.

Mạng lưới đường ống công nghiệp

Trang bị trong các nhà máy thực phẩm, hóa chất, xử lý nước thải, nhà máy dệt nhuộm (đường ống cấp hơi steam). Mỗi môi trường đều đòi hỏi việc lựa chọn vật liệu inox hoặc lớp cao su chuyên dụng tương thích tuyệt đối.

5 sai lầm khi chọn nối mềm DN 50

Tránh ngay 5 lỗi phổ biến dưới đây để ngăn ngừa nguy cơ hư hỏng hệ thống và lãng phí ngân sách:

1. Sai lầm 1: Mặc định DN50 là đường kính ngoài 50 mm: Nhầm lẫn giữa đường kính danh nghĩa DN và kích thước đo thực tế dẫn đến việc mua sai quy cách tiêu chuẩn bích hoặc ren.

2. Sai lầm 2: Lựa chọn chỉ dựa vào giá rẻ: Hai sản phẩm nối mềm DN 50 có cùng kích thước nhưng có thể chênh lệch giá lớn do độ dày cao su, tỷ lệ cao su nguyên chất, chất lượng lớp lưới inox bện hay độ dày đĩa bích. Mua hàng rẻ kém chất lượng dễ bị rách bóng cao su khi áp tăng đột ngột.

3. Sai lầm 3: Bỏ qua thông số áp suất PN: Chọn nối mềm cấp áp PN10 lắp vào tuyến ống xả bơm có áp lực làm việc lên tới 14 bar sẽ làm phồng rộp và nổ bóng cao su.

4. Sai lầm 4: Chọn sai vật liệu với môi chất: Dùng cao su EPDM cho đường ống dẫn dầu nhớt sẽ làm cao su bị trương nở và tan chảy; hoặc dùng cao su thông thường cho đường ống hơi nóng sẽ làm giòn rụm thân nối.

5. Sai lầm 5: Xem nối mềm như thiết bị định vị đường ống: Lắp nối mềm nhưng không thi công hệ thống giá đỡ cố định (Anchor point) khiến khớp nối bị kéo giãn cưỡng bức vượt quá hành trình cho phép, gây đứt gãy mối liên kết.

Cách chọn nối mềm DN 50 phù hợp

Áp dụng quy trình checklist 7 bước chuẩn kỹ thuật để lựa chọn chính xác thiết bị cho công trình:

• Bước 1 – Xác định kích thước: Kiểm tra tuyến ống có chính xác sử dụng tiêu chuẩn DN50 (2 inch) không?

• Bước 2 – Xác định môi chất: Môi chất lưu thông là nước sạch, nước thải, dầu, khí nén hay hơi nóng?

• Bước 3 – Kiểm tra áp suất: Xác định áp suất vận hành liên tục và áp suất đỉnh cực đại của hệ thống (chọn PN10, PN16 hay PN25).

• Bước 4 – Kiểm tra nhiệt độ: Đo mức nhiệt tối thiểu và tối đa của môi chất chảy qua.

• Bước 5 – Lựa chọn vật liệu: Quyết định chọn cao su EPDM, NBR hay inox 304/316 dựa trên kết quả của Bước 2 và Bước 4.

• Bước 6 – Chọn kiểu kết nối & Tiêu chuẩn: Chọn nối ren hay mặt bích? Nếu chọn mặt bích, bắt buộc xác định đúng tiêu chuẩn (JIS 10K, BS PN16, ANSI 150).

• Bước 7 – Kiểm tra khoảng cách lắp đặt (L): Đo chiều dài khoảng trống thực tế trên đường ống để chọn sản phẩm có chiều dài danh định (Length) phù hợp, tránh việc phải kéo giãn hoặc nén ép khi gá lắp.

Hướng dẫn lắp đặt nối mềm DN 50 và những lưu ý

Quy trình thi công lắp đặt nối mềm DN50 chuẩn kỹ thuật gồm các bước sau:

1. Kiểm tra ngoại quan: Kiểm tra thân cao su/inox không bị trầy xước, nứt vỡ hay móp méo trước khi đưa vào vị trí.

2. Vệ sinh bề mặt: Làm sạch bụi bẩn, mạt sắt, xỉ hàn trên hai đầu mặt bích hoặc ren đường ống.

3. Căn chỉnh đồng tâm: Đảm bảo hai đầu đường ống nằm thẳng hàng, khoảng cách giữa hai mặt bích bằng đúng chiều dài tự nhiên của khớp nối.

4. Đặt gioăng & Siết bulông: Đặt gioăng làm kín đúng tâm (với nối bích). Mồi toàn bộ bulông và tiến hành siết lực đối xứng theo hình chéo (đối cực) để mặt bích áp đều, tránh siết lệch gây vênh bích.

5. Kiểm tra vận hành: Sau khi hoàn tất, tiến hành thử áp lực nhẹ và quan sát rò rỉ trước khi đưa hệ thống vào vận hành tối đa tải.

Những điều TUYỆT ĐỐI KHÔNG LÀM khi lắp đặt

• KHÔNG kéo giãn hoặc nén ép khớp nối vượt quá thông số cho phép trên datasheet để lấp khoảng trống thi công.

• KHÔNG để trọng lượng của toàn bộ tuyến ống treo lơ lửng, đè trực tiếp lên khớp nối mềm.

• KHÔNG hàn cắt điện/hơi gần sát khớp nối cao su mà không có tấm chắn tia lửa hàn bảo vệ.

• KHÔNG vặn xoắn (torsion) thân khớp nối mềm inox trong quá trình siết ren hoặc siết bích.

Câu hỏi thường gặp về nối mềm DN50

1. Nối mềm DN50 là gì?

Nối mềm DN50 là phụ kiện đường ống linh hoạt có kích thước danh nghĩa DN50 (2 inch), được lắp đặt trên đường ống nhằm mục đích giảm chấn, triệt tiêu độ rung, chống tiếng ồn và bù đắp chuyển vị co giãn nhiệt.

2. DN50 có phải đường kính thực tế 50 mm không?

Không. DN50 là đường kính danh nghĩa quy chuẩn. Đường kính ngoài thực tế của ống DN50 thường là 60.3 mm, còn đường kính trong phụ thuộc vào độ dày thành ống (Schedule/Class) và tiêu chuẩn sản xuất.

3. Nối mềm DN50 nên chọn loại cao su hay inox?

Việc lựa chọn phụ thuộc hoàn toàn vào điều kiện vận hành. Nên chọn cao su nếu ưu tiên khả năng giảm rung tốt, dùng cho nước/HVAC ở nhiệt độ dưới 100°C. Nên chọn inox nếu hệ thống vận hành ở nhiệt độ cao (hơi nóng), áp suất lớn hoặc dẫn hóa chất ăn mòn.

4. Nối mềm DN50 có lắp trực tiếp vào đầu máy bơm được không?

Được và rất nên lắp. Đây là vị trí tối quan trọng để ngăn chấn động từ động cơ máy bơm truyền ra toàn bộ hệ thống đường ống.

5. Nối mềm DN50 chịu được áp suất bao nhiêu?

Áp suất chịu đựng phụ thuộc vào thiết kế của từng model cụ thể. Các mức áp lực phổ biến trên thị trường gồm PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Cần kiểm tra kỹ thông số ghi trên thân sản phẩm hoặc catalog của nhà sản xuất.

Chọn đúng nối mềm DN50 để hệ thống vận hành ổn định

Khớp nối mềm DN50 tuy là một phụ kiện nhỏ nhưng lại nắm giữ vai trò quan trọng giúp bảo vệ an toàn cho toàn bộ hệ thống đường ống và máy móc. Lựa chọn đúng sản phẩm không chỉ giúp triệt tiêu rung động, giảm tiếng ồn mà còn ngăn ngừa rủi ro sự cố đứt gãy, rò rỉ đường ống gây gián đoạn vận hành.

Để chọn mua chính xác, bạn không nên chỉ nhìn vào ký hiệu "DN50" đơn thuần. Hãy luôn đánh giá tổng thể 6 yếu tố kỹ thuật: Môi chất + Nhiệt độ + Áp suất (PN) + Vật liệu + Kiểu kết nối + Chiều dài lắp đặt đối với nối mềm dn50.
