Khớp Nối Ống Nước Nhanh: Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong quá trình thi công và vận hành các hệ thống dẫn chất lỏng, việc liên kết các đường ống thường ngốn rất nhiều thời gian và chi phí nhân công. Thay vì phải tốn hàng giờ đồng hồ để hàn nhiệt, hàn keo hay gia công tiện ren phức tạp, sự xuất hiện của khớp nối ống nước nhanh đã hoàn toàn thay đổi phương thức kết nối linh kiện. Thiết bị này giúp rút ngắn thời gian thi công xuống chỉ còn vài giây mà vẫn đảm bảo độ kín khít và khả năng chịu áp vượt trội.

Tuy nhiên, nếu lựa chọn sai chủng loại, chất liệu gioăng hoặc chọn không đúng kích thước thực tế của ống, hệ thống sẽ rất dễ gặp sự cố rò rỉ, tuột ống dưới áp lực cao hay thậm chí là gây hư hỏng toàn bộ dây chuyền. Bài viết này sẽ phân tích toàn diện góc nhìn kỹ thuật về khớp nối ống nước, giúp bạn hiểu rõ nguyên lý, phân biệt các dòng sản phẩm và lựa chọn được giải pháp tối ưu nhất cho công trình của mình.

Khớp nối ống nước nhanh là gì?

Khớp nối ống nước nhanh (tên tiếng Anh: Quick Connector hoặc Push-Fit Fitting) là phụ kiện cơ khí chuyên dụng dùng để kết nối trực tiếp hai hay nhiều đoạn ống lại với nhau, hoặc liên kết ống dẫn với các thiết bị phụ trợ (như máy bơm, vòi nước, van điều khiển) mà không cần dùng đến thao tác hàn, dán keo hay siết ren phức tạp.

Về bản chất, linh kiện này sử dụng cơ cấu ngàm kẹp cơ học kết hợp cùng hệ thống gioăng cao su đàn hồi nội bộ. Khi ống được đẩy vào đúng vị trí, cơ cấu gài hoặc vòng siết sẽ tự động ôm chặt thành ngoài của ống để chịu lực kéo, trong khi gioăng bị nén lại tạo thành một vách ngăn chống rò rỉ chất lỏng tuyệt đối.

Phụ kiện này hiện được ứng dụng vô cùng rộng rãi, từ các đường ống nước sinh hoạt trong gia đình, hệ thống lọc nước tinh khiết RO, mạng lưới tưới tiêu nông nghiệp cho đến các dây chuyền cấp nước công nghiệp phức tạp. Khả năng chịu áp lực nội bộ và nhiệt độ vận hành của khớp nối nhanh sẽ phụ thuộc trực tiếp vào vật liệu cấu tạo thân van, cấu trúc ngàm giữ cũng như chất lượng gioăng làm kín.

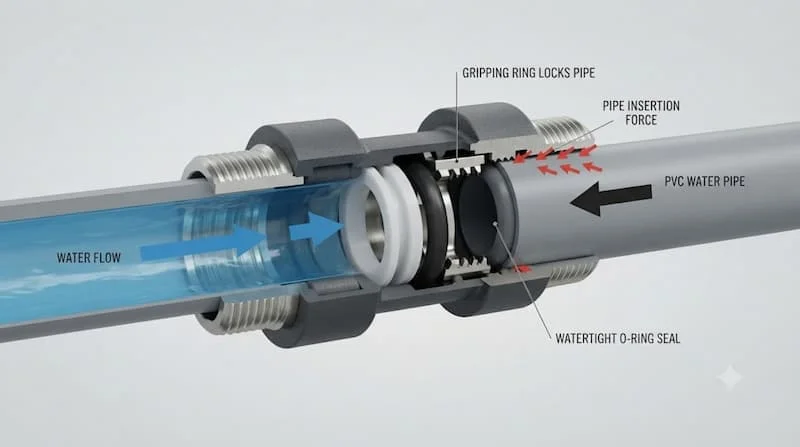

Nguyên lý hoạt động của khớp nối nhanh

Cơ chế vận hành của dòng phụ kiện này dựa trên sự kết hợp hài hòa giữa lực giữ cơ học và nguyên lý biến dạng đàn hồi của gioăng cao su. Để hình dung một cách trực quan, ta có thể phân tích thông qua dạng khớp nối gài nhanh (Push-fit) phổ biến nhất hiện nay:

• Trạng thái kết nối (Insert): Người dùng cắt phẳng đầu ống rồi đẩy trực tiếp vào cửa nối. Đầu ống đi qua vòng kẹp kim loại (hoặc móng kẹp nhựa) và tiến sâu vào lòng khớp nối cho đến khi chạm gờ chặn.

• Trạng thái giữ và làm kín (Lock & Seal): Cơ cấu vòng kẹp với các răng ôm nghiêng sẽ cắn nhẹ vào bề mặt ngoài của ống, ngàm chặt không cho ống bị rút ngược ra ngoài. Đồng thời, đầu ống ép chặt vào gioăng cao su làm kín (O-ring) nằm bên trong, khiến gioăng biến dạng và bịt kín toàn bộ khoảng trống giữa thành ống và thân khớp nối.

• Trạng thái tháo rời (Release): Khi cần ngắt kết nối, người dùng chỉ cần nhấn giữ vòng nhả khóa (Collet) vào sát thân khớp. Thao tác này làm các răng kẹp xòe ra, giải phóng lực ôm trên thành ống và cho phép rút ống ra một cách nhẹ nhàng.

Chính nhờ cơ chế tác động cơ học linh hoạt này, việc lắp ráp và tháo dỡ có thể thực hiện liên tục nhiều lần mà không làm tổn hại đến chất lượng đường ống hay cấu trúc linh kiện.

Cấu tạo khớp nối ống nước nhanh

Một sản phẩm khớp nối ống nước nhanh tiêu chuẩn thường được cấu thành từ 4 bộ phận chính, mỗi bộ phận đảm nhận một vai trò kỹ thuật riêng biệt:

1. Thân khớp nối (Body)

Là lớp vỏ bên ngoài định hình kiểu dáng (nối thẳng, góc, chữ T, giảm) và chịu lực chính của khớp. Vật liệu sản xuất thân khớp nối rất đa dạng:

• Nhựa kỹ thuật (POM, PP, ABS): Nhẹ, chống ăn mòn hóa chất, chi phí hợp lý.

• Đồng thau (Brass): Chịu lực cơ học tốt, độ bền cao, dùng cho môi trường áp suất lớn.

• Inox (SUS304, SUS316): Chịu nhiệt độ cực cao, chống ăn mòn tuyệt đối, đạt chuẩn vệ sinh an toàn thực phẩm và y tế.

2. Gioăng làm kín (O-ring / Seal)

Bộ phận quyết định khả năng chống rò rỉ của kết nối. Gioăng được làm từ các loại cao su tổng hợp chịu lực như EPDM (dùng cho nước nóng/lạnh), NBR (chịu dầu và nước thông thường) hoặc Viton/PTFE (dùng cho hóa chất nặng và nhiệt độ cao).

3. Vòng kẹp / Ngàm giữ (Grab Ring / Collet)

Nằm ngay phía trước gioăng làm kín, chứa các lưỡi kẹp bằng thép không gỉ (Inox 301/304). Lưỡi kẹp thiết kế vát góc giúp ống dễ dàng đi vào nhưng sẽ siết chặt lại khi có lực kéo ống ra ngoài.

4. Vòng nhả khóa (Release Ring)

Là phần nhô ra ở miệng khớp nối. Khi tác động lực đẩy vào vòng nhả, nó sẽ đè các lưỡi kẹp xuống, giúp tháo ống ra khỏi khớp nhanh chóng mà không cần dùng đến dụng cụ hỗ trợ.

Các loại khớp nối ống nước nhanh phổ biến

Dựa vào cơ chế liên kết và môi trường vận hành, thị trường chia dòng thiết bị này thành các nhóm chính sau:

1. Khớp nối nhanh Push-fit (Gài thẳng)

Được xem là dạng phổ biến nhất. Chỉ cần đẩy thẳng ống vào đầu nối là hoàn thành lắp đặt.

• Ưu điểm: Lắp đặt cực nhanh, không cần keo dán hay ren, tháo lắp dễ dàng bằng tay.

• Ứng dụng: Hệ thống lọc nước RO, đường ống khí nén, ống nước tưới cây phi nhỏ.

2. Khớp nối nhanh chuyển ren (Threaded Quick Coupling)

Một đầu là cơ cấu gài nhanh cho ống mềm/ống nhựa, đầu còn lại đúc ren (ren trong hoặc ren ngoài).

• Ưu điểm: Giúp liên kết linh hoạt giữa đường ống mềm với các thiết bị cố định như máy bơm nước, van điện từ hay đầu vòi nước tường.

3. Khớp nối nhanh bằng nhựa

Được chế tạo hoàn toàn từ chất liệu nhựa POM, PVC hoặc Polypropylene.

• Ưu điểm: Trọng lượng nhẹ, tuyệt đối không bị gỉ sét, kháng hóa chất tốt và giá thành rẻ.

• Ứng dụng: Hệ thống tưới sân vườn, đường ống dẫn nước sinh hoạt dân dụng.

4. Khớp nối nhanh bằng kim loại (Đồng / Inox)

Có phần thân chế tạo từ đồng thau mạ niken hoặc inox 304.

• Ưu điểm: Chịu được áp suất làm việc rất cao (có thể lên tới vài chục bar), chịu va đập cơ học tốt và làm việc ổn định ở nhiệt độ cao.

• Ứng dụng: Mạng lưới cấp nước công nghiệp, hệ thống xịt rửa áp lực cao, đường ống hơi nóng.

Thông số kỹ thuật cần quan tâm

Trước khi mua hàng, bạn cần đối chiếu bảng thông số kỹ thuật dưới đây với thực tế hệ thống để tránh mua nhầm sản phẩm không tương thích:

Lời khuyên kỹ thuật: Đừng bao giờ chọn mua khớp nối chỉ dựa vào con số chung chung ghi trên bao bì. Mỗi dòng ống (PVC, PE, PPR, PU) có chuẩn kích thước đường kính ngoài (OD) khác nhau. Hãy dùng thước kẹp cặp chính xác đường kính ngoài của ống trước khi chọn khớp nối Push-fit.

Khớp nối nhanh khác gì khớp nối ren truyền thống?

Để biết có nên chuyển đổi sang sử dụng khớp nối nhanh hay không, hãy cùng so sánh với phương pháp kết nối ren truyền thống:

Vì sao nên chọn khớp nối nhanh?

Nếu hệ thống của bạn đòi hỏi phải tháo lắp định kỳ để vệ sinh (như bộ lọc nước, đầu vòi tưới, dây xịt rửa), việc dùng khớp nối ống nước nhanh sẽ giúp tiết kiệm tới 80% thời gian thi công và công sức bảo trì.

Ngược lại, với những tuyến ống lắp cố định lâu dài bên trong tường hay chôn ngầm dưới đất, các dòng khớp nối dán keo hoặc khớp nối ren tiêu chuẩn vẫn là ưu tiên nhờ chi phí thấp và tính ổn định kết cấu qua hàng chục năm.

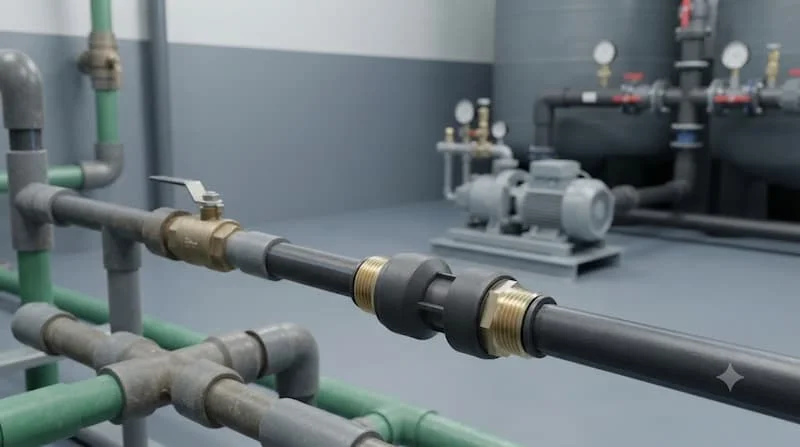

Khớp nối ống nước nhanh được sử dụng ở đâu?

Nhờ tính đa năng và tiện dụng, dòng phụ kiện này xuất hiện ở hầu hết các lĩnh vực trong đời sống và sản xuất:

• Mạng lưới cấp nước dân dụng: Dùng trong các bộ lọc nước RO gia đình, đầu cấp nước cho máy giặt, đường ống dẫn nước từ bồn chứa ra các thiết bị dùng nước.

• Hệ thống tưới tiêu thông minh: Kết hợp tuyệt vời với các vòi phun mưa, vòi tưới nhỏ giọt, bộ hẹn giờ tưới cây sân vườn nhờ khả năng tháo cất gọn gàng khi không sử dụng.

• Thiết bị xịt rửa & Máy bơm: Làm đầu nối nhanh cho dây phun áp lực của máy rửa xe, kết nối đường ống hút/xả của máy bơm nước di động.

• Dây chuyền công nghiệp & Xử lý nước: Dùng trong các hệ thống phân phối hóa chất nhẹ, mạng lưới khí nén và các công trình xử lý nước thải yêu cầu thay thế linh kiện liên tục.

Những sai lầm thường gặp khi chọn khớp nối nhanh

Dưới đây là 5 sai lầm phổ biến khiến hệ thống dùng khớp nối nhanh bị rò rỉ hoặc giảm tuổi thọ nghiêm trọng:

1. Sai lầm 1: Chọn sai kích thước đường ống: Dùng khớp nối dành cho ống chuẩn hệ Inch để lắp cho ống chuẩn hệ Méc (ví dụ: dùng khớp 6.35mm cho ống 6mm) khiến kết nối bị lỏng hoặc rò nước.

2. Sai lầm 2: Bỏ qua áp suất định mức của khớp: Dùng khớp nối nhựa giá rẻ (chịu áp 3-5 bar) cho đường ống sau máy bơm tăng áp (áp suất > 8 bar) gây nổ khớp hoặc tuột ống.

3. Sai lầm 3: Chọn sai chất liệu gioăng cho nước nóng: Lắp khớp nối dùng gioăng NBR thông thường cho đường ống nước nóng năng lượng mặt trời làm gioăng bị nứt chảy, mất khả năng làm kín.

4. Sai lầm 4: Cắt đầu ống không vuông góc: Dùng kéo cùi cắt đầu ống bị vát chéo, nham nhở hoặc trầy xước thành ngoài. Đầu ống vát sẽ làm rách gioăng O-ring khi đẩy vào bên trong.

5. Sai lầm 5: Ham rẻ mua hàng kém chất lượng: Khớp nối giá quá rẻ thường dùng nhựa tái chế dễ giòn gãy dưới ánh nắng mặt trời và ngàm kẹp kim loại dễ bị gỉ sét làm tuột ống.

Cách chọn khớp nối ống nước nhanh đúng loại

Để chọn chính xác loại khớp nối ngay từ lần đầu tiên, bạn có thể thực hiện theo quy trình 6 bước chuẩn kỹ thuật sau:

Quy trình 6 bước chọn mua:

1. Bước 1: Xác định chủng loại ống: Kiểm tra xem đường ống đang dùng là ống cứng (PVC, PPR) hay ống mềm (PE, PU, Mềm mạ cước).

2. Bước 2: Đo chính xác kích thước: Dùng thước kẹp đo đường kính ngoài (OD) của ống và đường kính ren (nếu là khớp chuyển ren).

3. Bước 3: Xác định nhiệt độ môi chất: Chọn gioăng NBR cho nước lạnh ($<60^\circ\text{C}$) và gioăng EPDM/PTFE cho nước nóng ($>80^\circ\text{C}$).

4. Bước 4: Kiểm tra áp suất vận hành: Đảm bảo áp suất tối đa của hệ thống luôn nhỏ hơn áp suất làm việc ghi trên khớp nối.

5. Bước 5: Lựa chọn vật liệu phù hợp: Chọn thân nhựa cho môi trường nước sạch dân dụng/tưới cây; chọn thân đồng/inox cho môi trường công nghiệp hoặc va đập mạnh.

6. Bước 6: Chọn kiểu dáng kết nối: Tùy vị trí đi ống để chọn khớp nối thẳng, nối góc $90^\circ$, nối chữ T hay nối giảm kích thước.

Hướng dẫn lắp khớp nối ống nước nhanh

Việc thi công khớp nối ống nước nhanh rất đơn giản, tuy nhiên bạn cần tuân thủ đúng 7 bước dưới đây để đảm bảo mối nối kín tuyệt đối:

Quy trình thi công chuẩn:

1. Bước 1: Khóa van nguồn cấp nước chính để đảm bảo an toàn thi công.

2. Bước 2: Sử dụng kéo cắt ống chuyên dụng để cắt đầu ống phẳng vuông góc $90^\circ$ so với thân ống.

3. Bước 3: Dùng dụng cụ gọt bavia làm mịn toàn bộ gờ sắc và vệ sinh sạch bụi bẩn bám trên đầu ống.

4. Bước 4: Đánh dấu độ sâu cắm ống lên thân ống (tương ứng với chiều sâu từ miệng khớp đến gờ chặn bên trong).

5. Bước 5: Đẩy thẳng ống vào lòng khớp nối với lực vừa phải cho đến khi đầu ống chạm gờ chặn (vượt qua vạch đánh dấu).

6. Bước 6: Keo nhẹ ống ngược ra ngoài để kiểm tra xem ngàm kẹp đã cắn chặt và giữ ống cố định chưa.

7. Bước 7: Mở van nước từ từ để cấp áp suất vào đường ống và kiểm tra xem vị trí kết nối có bị rò rỉ hay không.

Lưu ý an toàn: Tuyệt đối không dùng lực cưỡng bức ép nghiêng ống vào khớp nối vì sẽ làm vỡ ngàm nhựa hoặc rách gioăng cao su bên trong.

Câu hỏi thường gặp về khớp nối ống nước nhanh

1. Khớp nối ống nước nhanh là gì?

Là phụ kiện cơ khí giúp liên kết các đoạn ống nước hoặc kết nối ống với thiết bị một cách nhanh chóng thông qua ngàm kẹp và gioăng làm kín mà không cần dán keo hay tiện ren.

2. Khớp nối nhanh có bị rò rỉ nước sau một thời gian sử dụng không?

Khớp nối sẽ không bị rò rỉ nếu bạn chọn đúng kích thước ống, cắt đầu ống vuông phẳng và sử dụng đúng áp suất quy định. Sự cố rò rỉ thường chỉ xảy ra khi gioăng bị chai cứng theo thời gian hoặc ngàm kẹp bị rác bẩn bám vào.

3. Khớp nối nhanh có dùng được cho đường ống nước nóng không?

Có, nhưng bạn bắt buộc phải chọn các dòng khớp nối có thân bằng đồng/inox hoặc nhựa chịu nhiệt (PPR/PVDF) đi kèm gioăng cao su EPDM hoặc PTFE chuyên dụng cho nước nóng.

4. Khớp nối nhanh có thể tháo ra để tái sử dụng nhiều lần không?

Hoàn toàn có thể. Bạn chỉ cần nhấn giữ vòng nhả khóa (Collet) sát vào thân khớp rồi rút ống ra. Trước khi tái sử dụng, hãy kiểm tra xem đầu ống có bị trầy xước không, nếu có hãy cắt bỏ đoạn xước đó trước khi cắm lại.

5. Làm sao để phân biệt khớp nối hệ Inch và hệ Méc?

Các dòng khớp chuẩn hệ Inch thường ghi thông số phân số như $1/4"$ (6.35mm), $3/8"$ (9.52mm). Trong khi khớp chuẩn hệ Méc ghi rõ số milimét tròn như 4mm, 6mm, 8mm, 10mm, 12mm. Việc cắm lẫn lộn hai chuẩn này sẽ gây rò rỉ nước.

Kết luận: Có nên sử dụng khớp nối ống nước nhanh?

Không thể phủ nhận khớp nối ống nước nhanh là một bước tiến vượt bậc giúp nâng cao hiệu suất lắp đặt và đơn giản hóa quá trình bảo trì hệ thống đường ống. Tính linh hoạt, khả năng tái sử dụng và độ kín khít cao khiến thiết bị này trở thành lựa chọn hàng đầu cho cả công trình dân dụng lẫn nhà máy công nghiệp.

Tuy nhiên, phụ kiện này chỉ phát huy tối đa giá trị khi bạn lựa chọn chính xác vật liệu, kích thước ống, áp suất vận hành và thi công đúng kỹ thuật cắt ống.
