Ren Nối Ống Là Gì? Hướng Dẫn Chọn và Lắp Đặt Đúng Kỹ Thuật

Trong quá trình lắp đặt đường ống nước, hệ thống khí nén hay các thiết bị công nghiệp, bạn đã bao giờ gặp tình trạng mua phụ kiện về nhưng không thể vặn vào nhau, hoặc mối nối liên tục bị rò rỉ dù đã quấn rất nhiều băng tan? Sự cố này thường không xuất phát từ chất lượng sản phẩm, mà đến từ việc chưa hiểu rõ về ren nối ống.

Ren nối ống xuất hiện phổ biến trong hầu hết các hệ thống dẫn lưu chất. Tuy nhiên, việc lựa chọn phụ kiện không đơn giản chỉ là nhìn vào kích thước "DN" hay đường kính bên ngoài. Để đảm bảo hệ thống vận hành ổn định, bền bỉ, bạn cần nắm vững kiến thức về kiểu ren, kích thước danh nghĩa, tiêu chuẩn quốc tế và phương pháp làm kín phù hợp với từng môi trường cụ thể.

Kiến Thức Nền Tảng ren nối ống

Ren Nối Ống Là Gì?

Ren nối ống là phần gân xoắn ốc được gia công trên đầu ống hoặc các phụ kiện đường ống (như co, tê, van), dùng để tạo liên kết cơ khí giữa hai chi tiết bằng cách vặn các bề mặt ren tương ứng vào nhau. Đây là giải pháp kết nối tháo lắp nhanh, linh hoạt hơn nhiều so với phương pháp hàn cố định.

Để phân biệt và chọn đúng, bạn cần chú ý các thông số kỹ thuật cốt lõi:

• Ren trong và Ren ngoài: Vị trí của phần ren trên phụ kiện.

• Bước ren (Pitch): Khoảng cách giữa các đỉnh ren.

• Đường kính ren: Kích thước danh nghĩa định danh cho loại phụ kiện đó.

• Chiều ren: Thông thường là ren phải (vặn theo chiều kim đồng hồ), nhưng cũng có ren trái trong các ứng dụng đặc biệt.

• Tiêu chuẩn ren: Yếu tố quyết định sự tương thích (ví dụ: NPT, BSP, BSPT).

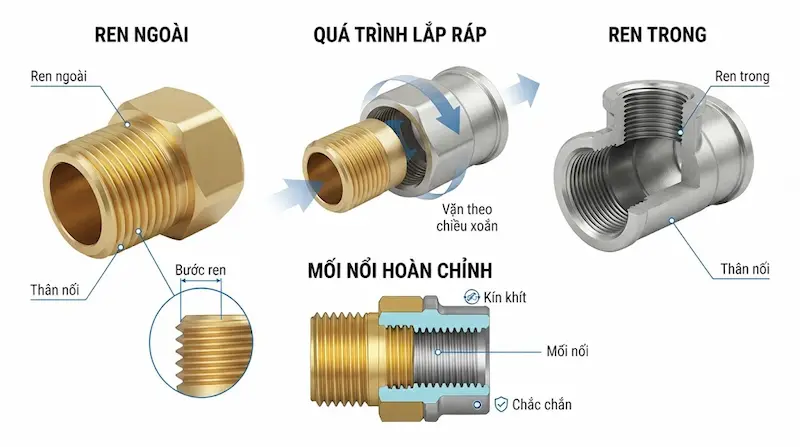

Nguyên Lý Hoạt Động Của Ren Nối Ống

Nguyên lý cơ bản là sự ăn khớp giữa ren ngoài (trên ống hoặc đuôi van) và ren trong (trong thân phụ kiện hoặc thiết bị). Khi siết chặt, hai bề mặt ren tạo thành một liên kết cơ khí vững chắc.

Tuy nhiên, cần phân biệt rõ: Ren chỉ có nhiệm vụ tạo liên kết, không phải lúc nào cũng tự làm kín. Khả năng chống rò rỉ phụ thuộc vào kiểu ren (ren côn hay ren thẳng) và thiết kế mối nối. Ví dụ, với các loại ren song song, bạn bắt buộc phải có gioăng đệm cao su hoặc vòng đệm kim loại để làm kín. Trong khi đó, với ren côn, lực siết sẽ ép chặt các đỉnh ren vào nhau, kết hợp cùng băng tan hoặc keo chuyên dụng để tạo độ kín khít. Không nên mặc định rằng cứ quấn nhiều băng tan là mọi loại ren đều an toàn.

Phân Tích Chuyên Sâu

Các Loại Ren Nối Ống Phổ Biến

Ren Trong

Phần gân ren nằm phía bên trong lỗ kết nối của phụ kiện. Ren trong thường thấy ở thân van, các đầu nối cái, cút nối trong hoặc tê ren trong. Đây là nơi tiếp nhận các đầu ống hoặc thiết bị có ren ngoài.

Ren Ngoài

Phần ren được gia công trên bề mặt ngoài của đầu ống, đầu van hoặc các măng sông. Ren ngoài là thành phần chủ động để vặn vào các lỗ có ren trong tương ứng.

Ren Trong – Ren Ngoài

Đây là các phụ kiện chuyển đổi (thường là nối thẳng hoặc cút chuyển). Một đầu là ren trong, đầu còn lại là ren ngoài, dùng để kết nối hai thiết bị khác kiểu ren hoặc thay đổi hướng dòng chảy mà không cần dùng đến quá nhiều phụ kiện trung gian.

Ren Thẳng Và Ren Côn

• Ren thẳng: Đường kính ren không đổi suốt chiều dài, cần có gioăng đệm để làm kín.

• Ren côn: Đường kính giảm dần, khi vặn vào sẽ tự siết chặt dần theo chiều sâu, giúp tạo khả năng làm kín cơ khí tốt hơn.

Các Tiêu Chuẩn Ren Nối Ống Thường Gặp

Khi mua sắm thiết bị, bạn thường thấy các ký hiệu như BSP, BSPT, NPT. Đây là các tiêu chuẩn quốc tế:

• BSPP (British Standard Pipe Parallel): Ren song song tiêu chuẩn Anh, thường dùng trong hệ thống thủy lực, cần gioăng làm kín.

• BSPT (British Standard Pipe Taper): Ren côn tiêu chuẩn Anh, có khả năng tự làm kín khi siết chặt.

• NPT (National Pipe Taper): Ren côn tiêu chuẩn Mỹ, cực kỳ phổ biến trong các máy móc công nghiệp.

Việc trộn lẫn các tiêu chuẩn này là sai lầm nguy hiểm. Hai đầu ren có thể có đường kính ngoài nhìn bằng mắt thường giống nhau, nhưng bước ren hoặc góc ren khác nhau sẽ khiến mối nối bị lỏng, tuôn ren hoặc không thể vặn hết hành trình, gây rò rỉ nghiêm trọng.

Kích Thước Ren Nối Ống Phổ Biến

Kích thước của ren nối ống được gọi theo kích thước danh nghĩa (thường tính bằng inch: 1/8", 1/4", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"...).

Lưu ý kỹ thuật: Kích thước danh nghĩa này không bằng đúng đường kính đo thực tế bằng thước kẹp. Ví dụ, một đầu ren 1/2" thường có đường kính ngoài khoảng 21mm. Bạn nên sử dụng bảng quy đổi tiêu chuẩn của nhà sản xuất hoặc dùng dưỡng đo ren để xác định chính xác trước khi thi công.

Ren Nối Ống Khác Gì Với Kết Nối Hàn, Dán Hoặc Nối Nhanh?

Ứng Dụng Thực Tế

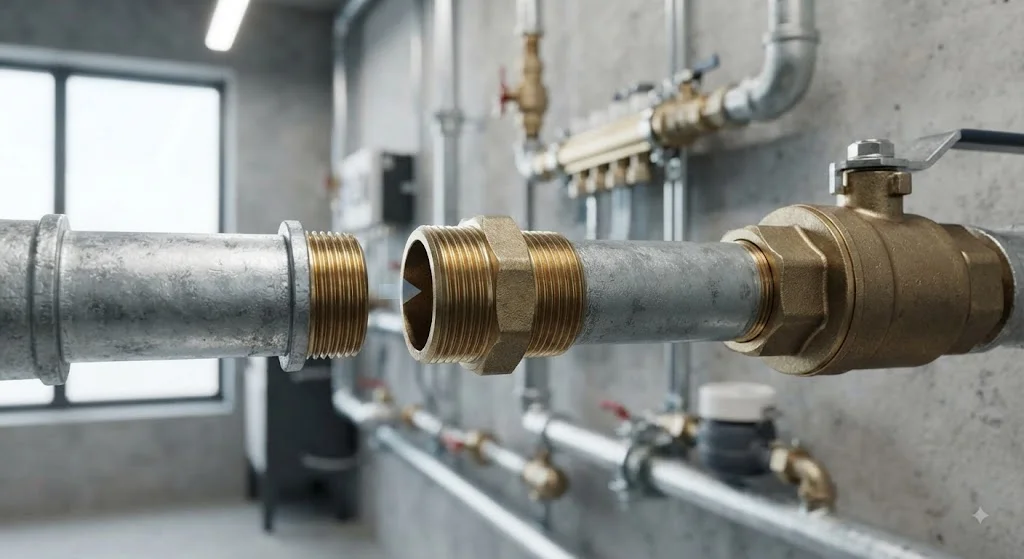

Ren Nối Ống Được Sử Dụng Ở Đâu?

Sự linh hoạt khiến ren nối ống trở thành tiêu chuẩn cho:

• Cấp nước dân dụng: Kết nối vòi nước, máy bơm, bình nước nóng.

• Công nghiệp & Khí nén: Kết nối các đầu nối ống hơi, van điều khiển, thiết bị đo áp suất.

• PCCC & Tưới tiêu: Kết nối các phụ kiện trung gian, đồng hồ nước.

• Hệ thống lọc nước: Liên kết các lõi lọc, cốc lọc đảm bảo không rò rỉ.

Những Sai Lầm Thường Gặp

• Chỉ đo đường kính: Dẫn đến việc chọn sai bước ren hoặc tiêu chuẩn ren.

• Trộn lẫn tiêu chuẩn: Kết nối ren NPT với ren BSP thường gây hỏng bề mặt ren.

• Siết quá lực: Dùng cờ lê hoặc kìm cộng lực siết quá mạnh làm biến dạng ren hoặc nứt vỡ phụ kiện (đặc biệt là đồ nhựa).

• Vật liệu làm kín không phù hợp: Dùng băng tan cho các hệ thống cần gioăng đệm, hoặc dùng keo không chịu nhiệt cho đường ống nước nóng.

Hướng Dẫn Lắp Đặt Đúng Cách

Cách Chọn Ren Nối Ống Đúng Kích Thước

Xác định loại ống: Ống thép, inox, PVC hay PPR?

Xác định loại kết nối: Bạn đang cần ren trong hay ren ngoài?

Xác định kích thước danh nghĩa: Dựa vào bảng thông số của thiết bị.

Xác định tiêu chuẩn ren: Kiểm tra tài liệu thiết bị (BSP hay NPT).

Chọn vật liệu: Inox cho môi trường ăn mòn, đồng cho nước sạch, nhựa cho hệ thống dân dụng.

Kiểm tra nhiệt độ/áp suất: Đảm bảo phụ kiện chịu được điều kiện làm việc của hệ thống.

Cách Lắp Đặt Hạn Chế Rò Rỉ

• Làm sạch bề mặt ren, loại bỏ bavia kim loại.

• Sử dụng băng tan (PTFE) quấn đúng chiều kim đồng hồ, độ dày vừa đủ.

• Với ren côn, siết chặt tay rồi dùng cờ lê siết thêm 1-2 vòng. Với ren thẳng, hãy đảm bảo gioăng đệm (ron) được đặt đúng vị trí.

• Sau khi lắp, luôn kiểm tra rò rỉ bằng cách vận hành thử áp lực thấp trước khi cho hệ thống chạy toàn tải.

Câu Hỏi Thường Gặp (FAQ)

Ren trong và ren ngoài khác nhau thế nào?

Ren trong nằm bên trong lỗ kết nối của phụ kiện, ren ngoài nằm trên bề mặt ngoài của đầu ống. Hai loại này phối hợp với nhau để tạo thành mối nối.

Ren BSP và NPT có giống nhau không?

Không. Hai tiêu chuẩn này khác nhau về góc ren và bước ren, không thể vặn trực tiếp vào nhau nếu không có phụ kiện chuyển đổi chuyên dụng.

Làm sao để biết chính xác loại ren?

Hãy xác định kích thước danh nghĩa, bước ren (tính bằng số ren trên mỗi inch - TPI) và kiểu tiêu chuẩn (dùng dưỡng đo ren hoặc so sánh với bảng thông số).

Ren nối ống có cần dùng băng tan không?

Tùy vào thiết kế. Ren côn thường cần băng tan để làm kín, trong khi ren thẳng thường cần gioăng cao su hoặc vòng đệm đặc biệt.

Kết Luận

Việc hiểu và chọn đúng ren nối ống là chìa khóa để sở hữu một hệ thống vận hành trơn tru, không rò rỉ. Từ việc phân biệt ren trong, ren ngoài đến việc nắm rõ các tiêu chuẩn BSP hay NPT, mỗi chi tiết nhỏ đều đóng góp vào độ bền tổng thể của công trình.
