Stainless steel hose coupling: Các Loại, Ứng Dụng Và Hướng Dẫn Lựa Chọn

Một đoạn ống mềm thoạt nhìn có vẻ hoàn toàn phù hợp cho các ứng dụng công nghiệp, nhưng phần kết nối lại có thể trở thành điểm yếu nhất của toàn bộ hệ thống truyền dẫn lưu chất. Ví dụ, ống dùng cho nước biển có thể trông bình thường lúc đầu, nhưng phần khớp nối lại bị ăn mòn sớm; đường ống hóa chất có thể gặp sự cố nếu chọn sai mác thép; khớp nối nhanh camlock đúng kích thước nhưng vòng đệm (gasket) không tương thích; ống chịu được áp lực cao nhưng khớp nối lại không đạt định mức áp suất (pressure rating); hoặc các chuẩn ren NPT và BSP bị nhầm lẫn vặn ép vào nhau.

Đó là lý do tại sao việc lựa chọn khớp nối ống mềm inox (stainless steel hose coupling) đòi hỏi nhiều yếu tố hơn là chỉ đơn thuần khớp kích thước đường ống. Để xây dựng một đường dẫn lưu chất an toàn và không bị rò rỉ, bạn cần hiểu rõ khái niệm khớp nối, đánh giá các mác thép như 304 và 316, so sánh các kiểu dáng như camlock, ren hay đuôi chuột (hose barb), kiểm tra tiêu chuẩn ren, xác định giới hạn áp suất và nhiệt độ, cũng như chọn đúng loại gioăng làm kín.

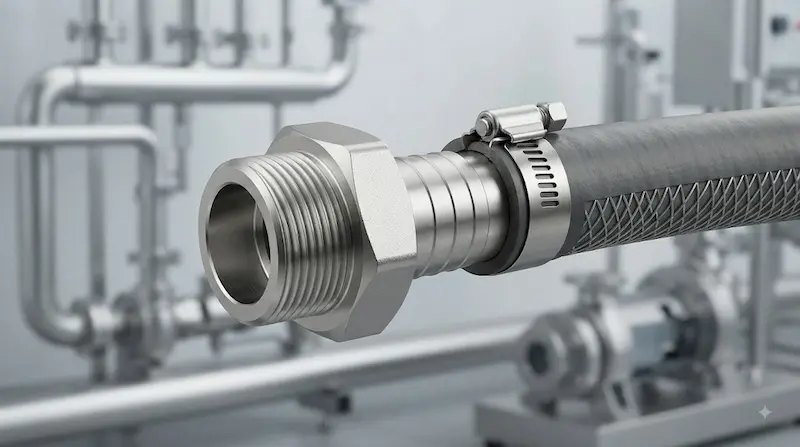

Stainless steel hose coupling Là Gì?

Khớp nối ống mềm inox là một đầu nối cơ khí được thiết kế chuyên dụng để liên kết ống mềm linh hoạt với một đoạn ống cứng, van, bơm, bồn chứa hoặc các thiết bị khác, đồng thời duy trì một đường dẫn lưu chất hoặc khí an toàn. Phụ kiện này được chế tạo từ thép không gỉ nhằm mang lại độ bền cơ học vượt trội và khả năng chống ăn mòn trong các môi trường vận hành khắc nghiệt.

Khớp nối không đơn thuần chỉ là một "phụ kiện kết nối". Nó phải đảm bảo một liên kết cơ học chắc chắn, cung cấp độ kín tuyệt đối, chịu được áp suất hệ thống cao, tương thích hoàn toàn với thành ống mềm và trơ với tính chất ăn mòn của lưu chất bên trong. Các loại khớp nối này được ứng dụng rộng rãi trong hệ thống truyền dẫn lưu chất, hệ thống khí nén và các ứng dụng vận chuyển khí.

Tại sao lại chọn Inox?

Các kỹ sư thường ưu tiên chỉ định vật liệu này nhờ những ưu điểm cốt lõi về hiệu suất:

• Khống chế ăn mòn: Bảo vệ chống rỉ sét và phân hủy do hóa chất.

• Độ bền cao: Chịu được ứng suất cơ học, va đập và các yếu tố thời tiết ngoài trời.

• Chịu nhiệt tốt: Hoạt động ổn định dưới biên độ nhiệt thay đổi rộng.

• Ứng dụng vệ sinh: Bề mặt nhẵn bóng ngăn ngừa sự phát triển của vi khuẩn.

• Môi trường hóa chất: Chống chịu môi trường dung dịch hoạt tính tốt hơn đồng hoặc nhôm.

• Môi trường ngoài trời/hàng hải: Chịu được độ ẩm cao, hơi nước và hơi muối biển.

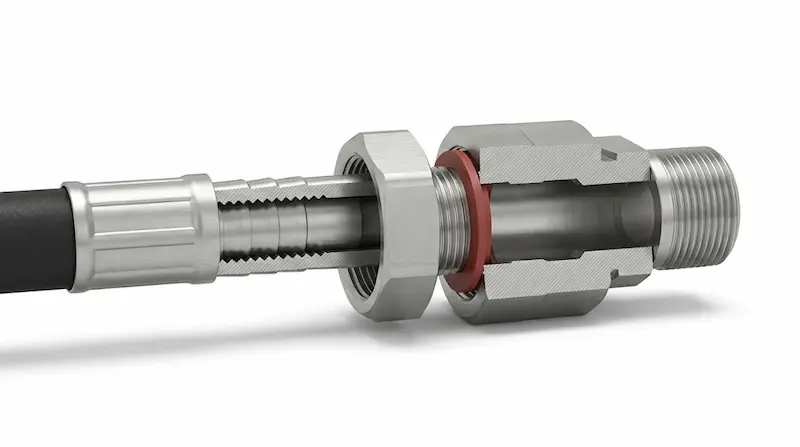

Nguyên Lý Hoạt Động Của stainless steel hose coupling

Bố cục cơ bản của bất kỳ đường dẫn lưu chất nào cũng đi liền một mạch: Ống mềm $\rightarrow$ Khớp nối $\rightarrow$ Gioăng làm kín $\rightarrow$ Thiết bị/Đường ống.

Kết nối cơ học

Khớp nối neo giữ chặt vào cấu trúc ống mềm thông qua các bề mặt tương tác cơ học cụ thể:

• Các gờ đuôi chuột (hose barb) được kẹp chặt bằng cùm siết bên ngoài.

• Ống ép (ferrule) được ép thủy lực dưới lực tấn lớn.

• Các đầu ren vặn chặt vào đường ống phối hợp.

• Tay gài cam arm khớp vào các rãnh của đầu adapter.

• Mặt bích được bắt bu-lông siết chặt với nhau.

Làm kín (Sealing)

Để ngăn chặn tình trạng rò rỉ lưu chất hoặc khí thoát ra ngoài điểm kết nối, hệ thống sử dụng các cơ chế chắn chính xác:

• Vòng đệm O-ring bị nén trong các rãnh chuyên dụng.

• Gioăng phẳng hoặc gioăng định hình kẹp giữa các bề mặt ghép nối.

• Ren côn (tapered thread) làm kín thông qua sự tiếp xúc cơ học kim loại với kim loại hoặc nhờ keo khóa ren.

• Gioăng vi sinh chuyên dụng được kẹp chặt trong các đầu nối sanitary.

Dòng chảy lưu chất

Lưu chất đi qua khớp nối với mức tổn thất áp suất phụ thuộc vào kích thước lỗ trong (internal bore), hình học của phụ kiện, lưu lượng dòng chảy, kích thước ống và số lượng góc cua hoặc điểm thắt.

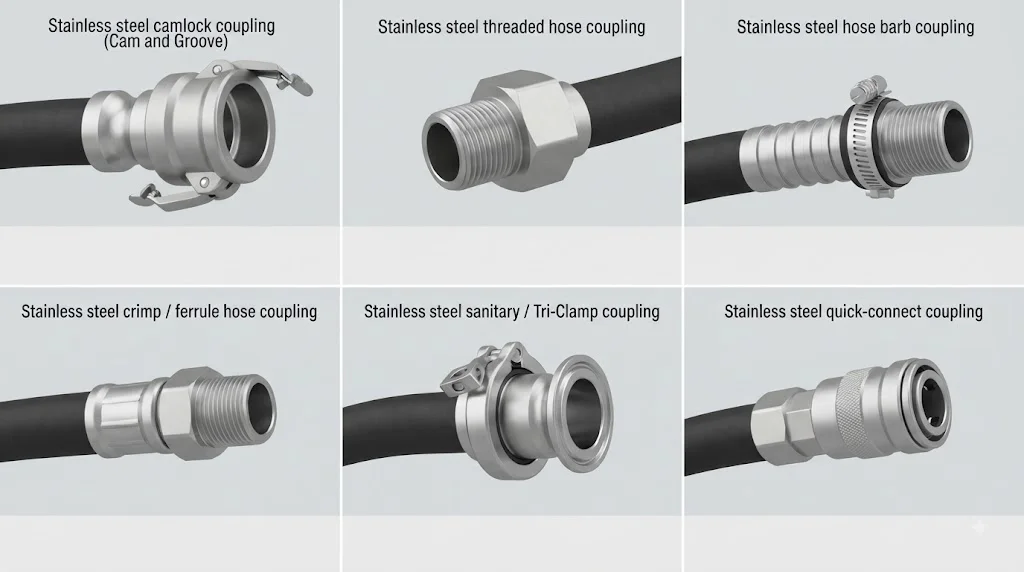

Các Loại Khớp Nối Ống Mềm Inox Phổ Biến

Các ứng dụng khác nhau đòi hỏi các thiết kế cơ khí chuyên biệt nhằm cân bằng giữa tốc độ tháo lắp, khả năng chịu áp suất và độ an toàn.

Khớp Nối Nhanh Camlock Inox (Camlock Coupling)

Còn được gọi là khớp nối Cam & Groove, nổi tiếng với khả năng kết nối và tháo rời nhanh chóng mà không cần dụng cụ chuyên dụng. Chúng rất lý tưởng cho các đường ống cần tháo lắp thường xuyên. Khớp nối camlock có nhiều cấu hình (Type A, B, C, D, E, F, DC, DP) và thường được làm bằng inox 316 với tùy chọn ren NPT hoặc BSPP.

Khớp Nối Ren (Threaded Hose Coupling)

Bao gồm các loại ren trong hoặc ren ngoài (như NPT, BSPP, BSPT) được thiết kế cho các hệ thống lắp đặt cố định hoặc bán cố định đòi hỏi độ kín khít cao.

Khớp Nối Đuôi Chuột (Hose Barb Coupling)

Có phần thân gồm các gờ nổi được đưa trực tiếp vào đường kính trong của ống mềm, thường được cố định bên ngoài bằng cùm siết (clamp) chịu lực lớn.

Khớp Nối Ép / Ống Ép (Crimp / Ferrule Coupling)

Được gắn vĩnh viễn vào ống mềm bằng máy ép thủy lực. Kiểu này là tiêu chuẩn cho các cụm ống thủy lực áp lực cao, truyền dẫn công nghiệp nặng đáp ứng các tiêu chuẩn như SAE 100R1AT/R2AT hoặc EN 856 R12.

Khớp Nối Vi Sinh / Tri-Clamp (Sanitary / Tri-Clamp Coupling)

Được thiết kế riêng cho ngành công nghiệp thực phẩm, đồ uống, dược phẩm, công nghệ sinh học và sữa. Các khớp nối inox bề mặt nhẵn, không có khe hở này hỗ trợ tối ưu cho các quy trình làm sạch tại chỗ (CIP) và tiệt trùng.

So Sánh Inox 304 Và Inox 316 Trong Khớp Nối Ống Mềm

Việc lựa chọn đúng mác hợp kim đóng vai trò quyết định đến độ bền lâu dài trong nhà máy chế biến có tính ăn mòn.

Tại sao Inox 316 thường được ưu tiên?

Sự hiện diện của nguyên tố molypden trong mác thép 316 giúp tăng mạnh khả năng chống rỗ bề mặt và nứt do ứng suất clorua so với inox 304. Tuy nhiên, chọn mác 316 không có nghĩa là nó chống chịu được mọi loại hóa chất. Bạn phải đánh giá kỹ bản chất lưu chất, nồng độ, nhiệt độ hoạt động, thời gian tiếp xúc và vật liệu gioăng đi kèm.

Các Thông Số Kỹ Thuật Cốt Lõi Của Khớp Nối Inox

Kích thước ống (Hose Size)

Các kích thước danh nghĩa phổ biến từ 1/2", 3/4", 1", 1-1/2", 2", cho đến 3", 4" và 6". Luôn kiểm tra đường kính trong (ID) và ngoài (OD) thực tế của ống thay vì chỉ dựa vào thông số kích thước danh nghĩa.

Kiểu kết nối (Connection Type)

Các tùy chọn bao gồm ren NPT, BSPP, BSPT, ren hệ mét, mặt bích, đầu nối vi sinh Tri-Clamp và đầu đuôi chuột.

Định mức áp suất (Pressure Rating)

Không bao giờ được bỏ qua giới hạn áp suất làm việc. Một sản phẩm camlock inox có thể công bố định mức khoảng 250 psi, nhưng khả năng chịu áp thực tế sẽ thay đổi tùy theo kích thước, độ dày thành, kiểu dáng thiết kế và nhà sản xuất.

Định mức nhiệt độ (Temperature Rating)

Giới hạn nhiệt phụ thuộc vào sự kết hợp của mác inox, vòng đệm đàn hồi (gasket), cấu trúc ống mềm và thiết kế khớp nối. Đừng bao giờ lấy nhiệt độ tối đa của vật liệu inox nguyên bản để áp dụng cho toàn bộ cụm lắp ráp.

Vật liệu gioăng (Gasket Material)

Các loại gioăng làm kín phổ biến bao gồm Buna-N/NBR, EPDM, PTFE, Silicone và FKM/Viton, mỗi loại được thiết kế cho các dòng lưu chất tương thích riêng.

NPT và BSP: Nên Chọn Chuẩn Ren Nào?

Sự nhầm lẫn giữa các bước ren là nguyên nhân thường xuyên gây ra rò rỉ nguy hiểm và hỏng hóc ren trong các chuỗi cung ứng toàn cầu.

NPT (National Pipe Thread)

Chuẩn ren của Mỹ có góc ren 60 độ và dạng ren côn (tapered) giúp tự siết kín khi các vòng ren ép chặt vào nhau.

BSP (British Standard Pipe)

Được chia thành BSPP (ren song song - cần vòng đệm hoặc O-ring để làm kín) và BSPT (ren côn).

Tại sao không thể hoán đổi chúng cho nhau?

Ren NPT và BSP có sự khác biệt rõ rệt về góc ren, bước ren, hình học và cơ chế làm kín. Mặc dù chúng có thể vặn khớp được một vài vòng đầu, bạn tuyệt đối không được coi chúng là tương thích lẫn nhau. Luôn xác nhận chuẩn ren trước khi đặt mua.

Ứng Dụng Của Khớp Nối Ống Mềm Inox

Hóa Chất & Hóa Dầu

Đòi hỏi khả năng chống ăn mòn cao, tương thích hóa chất tốt và khả năng chịu áp lực vững chắc để truyền tải các môi chất độc hại.

Thực Phẩm & Đồ Uống

Ưu tiên thiết kế vi sinh, dễ làm sạch, mác thép phù hợp an toàn thực phẩm và gioăng làm kín đạt chuẩn vệ sinh (như kết nối Tri-Clamp inox 316/316L).

Dược Phẩm

Yêu cầu bề mặt gia công siêu mịn, thiết kế chống tích tụ vi khuẩn, không có khe hở và đáp ứng các tiêu chuẩn làm sạch tại chỗ (CIP).

Cấp Thoát Nước & Xử Lý Nước

Sử dụng rộng rãi trong các trạm bơm, hệ thống châm hóa chất, hệ thống xử lý nước thải và các đường ống nhánh tạm thời.

Dầu Khí

Vận chuyển các dòng nhiên liệu, đường ống quy trình công nghệ và các kết nối bồn chứa ngoài giàn khoan.

Hàng Hải

Thích hợp đặc biệt trong môi trường biển tiếp xúc liên tục với hơi muối, độ ẩm cao và nồng độ chloride lớn.

Khớp Nối Inox So Với Các Vật Liệu Khác

Inox không phải là lựa chọn rẻ nhất cho mọi ngân sách, nhưng được chọn khi độ bền kết cấu, tiêu chuẩn vệ sinh khắt khe hoặc điều kiện ăn mòn khắc nghiệt xứng đáng với khoản đầu tư.

Khi Nào Nên Dùng Khớp Nối Ống Mềm Inox?

Bạn nên ưu tiên chọn vật liệu inox khi môi trường làm việc có tính ăn mòn cao, ứng dụng nước biển, xử lý hóa chất tương thích, ngành thực phẩm và đồ uống, dược phẩm, nhiệt độ vận hành cao, đòi hỏi tuổi thọ lâu dài hoặc đường ống cần tháo lắp liên tục. Nếu môi trường vận hành ôn hòa, áp suất thấp, yếu tố chi phí là ưu tiên hàng đầu và các vật liệu như đồng thau hay nhôm đã đáp ứng đủ yêu cầu, bạn có thể cân nhắc các phương án khác.

Các Sai Lầm Thường Gặp Khi Chọn Khớp Nối Inox

• Sai lầm 1: Chỉ chọn theo kích thước quy ước. Khớp nối 2 inch chưa chắc đã tự động tương thích với mọi loại ống 2 inch do độ dày thành ống khác nhau.

• Sai lầm 2: Bỏ qua mác vật liệu. Đánh đồng hai mác 304 và 316 với nhau trong môi trường ăn mòn mạnh.

• Sai lầm 3: Nhầm lẫn giữa ren NPT và BSP. Cố tình vặn ép các chuẩn ren không tương thích dẫn đến hỏng hóc ren vĩnh viễn.

• Sai lầm 4: Chỉ kiểm tra áp suất của riêng khớp nối. Quên mất rằng thành ống mềm, cùm siết và gioăng làm kín có thể có giới hạn áp suất thấp hơn phần thân kim loại.

• Sai lầm 5: Chọn sai loại gioăng (gasket). Dùng gioăng Buna thông thường cho đường ống dung môi khắc nghiệt sẽ làm gioăng bị trương nở và rò rỉ nghiêm trọng.

• Sai lầm 6: Sử dụng camlock sai mục đích. Lạm dụng khớp nối nhanh trong các hệ thống có độ rung động quá lớn hoặc áp suất cực cao thay cho mặt bích bu-lông an toàn.

Cách Chọn Khớp Nối Ống Mềm Inox — Checklist 8 Bước

Checklist 8 bước chuẩn kỹ thuật đảm bảo tính tương thích toàn diện cho hệ thống:

Xác định loại ống (Hose): Đo đường kính trong (ID), đường kính ngoài (OD), cấu trúc thành ống và vật liệu chế tạo.

Xác định lưu chất (Fluid): Lưu ý bạn đang truyền dẫn nước, dầu mỏ, hóa chất ăn mòn, khí nén, hơi nước hay thực phẩm.

Xác định áp suất vận hành: Tính đến áp suất làm việc bình thường, các đỉnh áp suất tăng đột ngột và hiện tượng búa nước.

Xác định nhiệt độ: Đánh giá điểm nhiệt độ hoạt động thông thường, giới hạn tối đa/tối thiểu và chu kỳ thay đổi nhiệt.

Chọn mác inox: Chỉ định mác 304, 316 hoặc 316L tùy theo mức độ tiếp xúc hóa chất và môi trường.

Chọn kiểu khớp nối: Lựa chọn giữa dạng camlock, ren, đuôi chuột, ép thủy lực, vi sinh hoặc mặt bích.

Xác định chuẩn ren/kết nối: Kiểm tra khớp chính xác các tiêu chuẩn NPT, BSPP, BSPT, Tri-Clamp hoặc mặt bích.

Chọn vòng đệm (Gasket): Khớp các tùy chọn vật liệu đàn hồi với hóa chất lưu chất, nhiệt độ và giới hạn áp suất.

Checklist Lắp Đặt Khớp Nối Ống Mềm Inox

Trước khi lắp đặt

• Kiểm tra kích thước danh nghĩa của khớp nối phải khớp với cụm ống mềm.

• Kiểm tra bề mặt làm kín bên trong không có vết xước hoặc ba-via sắc nhọn.

• Đảm bảo đã chọn đúng loại gioăng và tiêu chuẩn ren.

• Xác nhận định mức áp suất chịu đựng đáp ứng thông số kỹ thuật dự án.

Trong quá trình lắp đặt

• Đối với đầu ren: Tuyệt đối không vặn lệch ren (cross-thread); sử dụng keo/băng tan làm kín tương thích; không siết quá lực.

• Đối vối đầu đuôi chuột: Đảm bảo ống trùm hoàn toàn qua các gờ móc và được siết chặt bằng cùm công nghiệp phù hợp.

• Đối với camlock: Lắp adapter vào đúng vị trí khớp sâu, gập khóa chặt cả hai tay gạt cam arm, kiểm tra vị trí vòng đệm bên trong.

Sau khi lắp đặt

• Thực hiện kiểm tra rò rỉ ở áp suất thấp trước khi cho hệ thống vận hành chính thức.

• Tiến hành thử áp lực (pressure test) nếu quy trình an toàn nhà máy yêu cầu.

• Kiểm tra rung động cơ học và đảm bảo ống mềm không bị xoắn vặn hay chịu lực kéo lệch khớp nối.

FAQ

Stainless steel hose coupling là gì?

Stainless steel hose coupling là phụ kiện cơ khí dùng để liên kết các đoạn ống mềm với đường ống cứng, van, bơm hoặc bồn chứa nhằm duy trì dòng chảy lưu chất hoặc khí an toàn, chắc chắn.

Inox 316 có tốt hơn inox 304 đối với khớp nối ống không?

Inox 316 cung cấp khả năng chống chịu tốt hơn đối với clorua và môi trường biển nhờ có thêm thành phần molypden. Tuy nhiên, mác thép phù hợp nhất luôn phụ thuộc vào loại lưu chất cụ thể, nồng độ, nhiệt độ và môi trường vận hành thực tế.

Sự khác biệt giữa stainless steel hose coupling là gì?

Khớp nối camlock sử dụng tay gạt cam để kết nối và tháo rời nhanh chóng, trong khi khớp nối ren dựa vào các vòng ren xoắn ốc để tạo liên kết cố định. Camlock phù hợp nhất cho các hệ thống cần tháo lắp ống mềm thường xuyên.

Stainless steel hose coupling có thể hoán đổi cho nhau không?

Không. Ren NPT, BSPP và BSPT có hình học, góc ren và bước ren hoàn toàn khác nhau. Luôn xác minh kỹ tiêu chuẩn ren trước khi tiến hành đặt hàng.

Làm thế nào để chọn đúng khớp nối ống mềm inox?

Bạn cần đồng bộ hóa kích thước khớp nối, kiểu kết nối, mác inox, loại lưu chất, áp suất làm việc, biên độ nhiệt và vật liệu gioăng làm kín phù hợp với toàn bộ yêu cầu của hệ thống vận hành.

Kết Luận: Lựa Chọn stainless steel hose coupling Chuẩn Xác

Việc lựa chọn đúng khớp nối ống mềm inox phụ thuộc hoàn toàn vào sự cân bằng đồng bộ của 5 yếu tố cốt lõi: Kích thước Vật liệu Kiểu kết nối Áp suất/Nhiệt độ Tương thích lưu chất. Inox không phải là giải pháp vạn năng cho mọi thử thách; một hệ thống lắp ráp an toàn đòi hỏi sự phối hợp chặt chẽ giữa ống mềm, môi chất, biên độ áp suất, giới hạn nhiệt độ, chất liệu gioăng và tiêu chuẩn kết nối.
