Van Điện Từ 21 Là Gì? Thông Số, Ứng Dụng Và Cách Chọn

Bạn đang lắp hệ thống tưới tự động hoặc đường ống cấp nước và cần một chiếc van có thể đóng/mở tự động bằng tín hiệu điện. Khi tìm kiếm van điện từ 21, bạn sẽ gặp rất nhiều tùy chọn đa dạng như cuộn coil 220V, 24V, loại thường đóng, thường mở, hay thân làm bằng nhựa, đồng, inox... Sự đa dạng này khiến nhiều người băn khoăn:

• "21" nghĩa là gì? Có phải van có đường kính trong đúng 21 mm?

• Phi 21 có phải DN21 không?

• Nên chọn điện áp 220V hay 24V?

• Van thường đóng khác gì thường mở?

• Thiết bị này có dùng được cho nước hoặc khí nén không?

Để giải đáp toàn diện, bài viết này sẽ phân tích chi tiết bản chất, kích thước thực tế, thông số kỹ thuật và cách lựa chọn van điện từ 21 chính xác nhất cho hệ thống của bạn.

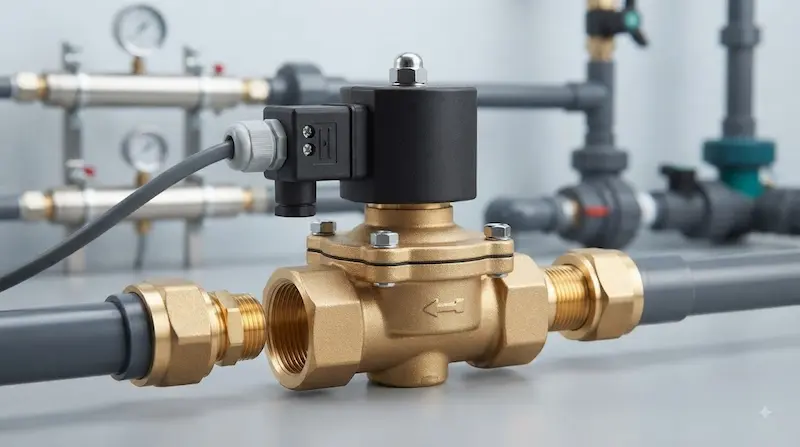

Van Điện Từ 21 Là Gì?

Định nghĩa

Van điện từ 21 là dòng van điện từ có kích thước kết nối được gọi theo đường kính danh nghĩa phi 21 mm trên thị trường, phổ biến tương ứng với chuẩn DN15 hoặc kích thước ren 1/2 inch. Thiết bị sử dụng cuộn coil điện từ để tác động lực từ trường, qua đó điều khiển cơ cấu đóng hoặc mở dòng môi chất (như nước, khí nén) đi qua đường ống một cách tự động.

Nhiều sản phẩm thương mại hiện nay quen gọi phi 21 bằng chuẩn DN15 hoặc 1/2 inch. Tuy nhiên, cách gọi "phi 21" chủ yếu phản ánh thói quen gọi kích thước đường ống tại thị trường Việt Nam; bạn không nên hiểu máy móc rằng mọi bước ren đều có đường kính thực tế đúng bằng 21 mm.

Van điện từ 21 dùng để làm gì?

Thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống khác nhau nhờ khả năng tự động hóa cao:

• Đóng/mở dòng nước hoàn toàn tự động.

• Kiểm soát luồng khí nén trong các thiết bị cơ khí.

• Vận hành hệ thống tưới cây tự động, nhà kính nông nghiệp.

• Lắp đặt trong máy móc tự động hóa và hệ thống cấp nước dân dụng/công nghiệp.

• Một số dòng chuyên dụng có thể chịu được hóa chất nhẹ tùy thuộc vào vật liệu chế tạo.

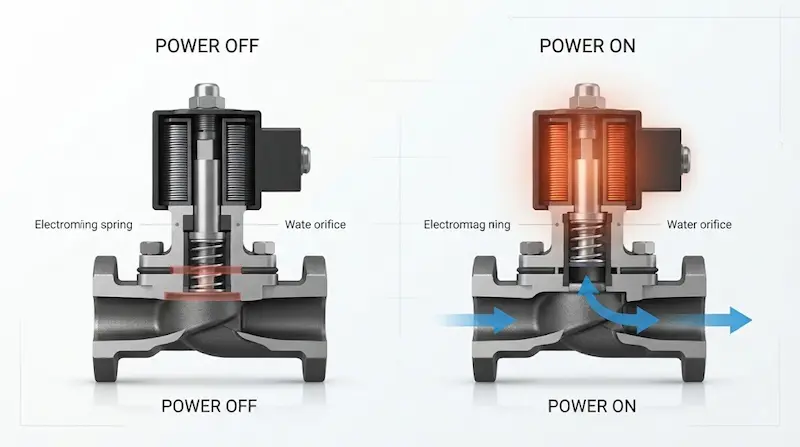

Nguyên Lý Hoạt Động Của Van Điện Từ 21

Khi chưa cấp điện (Với van thường đóng - NC)

Ở trạng thái mặc định không có dòng điện chạy qua, cuộn coil không sinh ra từ trường. Lúc này, lực đàn hồi của lò xo sẽ ép chặt lõi van xuống đế, chặn hoàn toàn dòng chảy của nước hoặc khí qua van.

Khi cấp điện

Khi dòng điện phù hợp được đưa vào cuộn coil, nó sẽ tạo ra một từ trường mạnh hút lõi sắt dịch chuyển lên trên. Cơ cấu bên trong van thay đổi vị trí, tạo khoảng trống cho phép dòng môi chất lưu thông tự do qua van.

Khi ngắt điện

Khi nguồn điện bị ngắt, từ trường biến mất lập tức. Lò xo đẩy cơ cấu van trở về vị trí đóng ban đầu, chặn đứng dòng chảy.

Van Điện Từ 21 Có Những Loại Nào?

Phân loại theo trạng thái

• Thường đóng (NC - Normally Closed): Mặc định đóng khi không có điện, chỉ mở khi được cấp điện. Đây là dòng phổ biến nhất trên thị trường.

• Thường mở (NO - Normally Open): Mặc định mở khi mất điện và chỉ đóng lại khi có dòng điện kích hoạt.

Phân loại theo điện áp coil

• 12VDC / 24VDC: An toàn cao, thích hợp cho hệ thống tự động hóa dùng nguồn điện một chiều.

• 24VAC: Thường dùng trong các bộ điều khiển tưới tự động chuyên dụng.

• 220VAC: Sử dụng trực tiếp nguồn điện lưới dân dụng phổ biến.

Phân loại theo vật liệu và môi chất

• Vật liệu thân: Nhựa (chống ăn mòn, giá rẻ), Đồng (bền chắc, dùng cho nước sạch/khí), Inox (chịu nhiệt và hóa chất tốt).

• Môi chất: Nước, khí nén, dầu hoặc hóa chất (tùy thuộc vào khả năng tương thích của gioăng cao su và thân van).

Thông Số Van Điện Từ 21 Cần Quan Tâm

Để lựa chọn sản phẩm đạt hiệu quả tối ưu, bạn cần xem xét kỹ các thông số kỹ thuật sau:

• Kích thước kết nối: Phi 21 / DN15 / 1/2 inch. Cần lưu ý phi 21 không đồng nghĩa với kích thước cơ khí tuyệt đối của DN21.

• Điện áp coil: Phải khớp tuyệt đối với nguồn điện thực tế của hệ thống (ví dụ: 220V AC, 24V DC).

• Áp suất làm việc: Mỗi model sẽ có giới hạn chịu áp suất riêng (ví dụ tối đa 0.8 MPa), cần đối chiếu với áp lực thực tế của đường ống.

• Nhiệt độ môi chất: Các dòng van nước thông thường chịu được nhiệt độ từ 5 đến 80°C; nếu dùng cho nước nóng cần chọn dòng chuyên dụng.

• Vật liệu thân và gioăng: Quyết định trực tiếp độ bền khi tiếp xúc với hóa chất, nước nhiễm phèn hay nhiệt độ cao.

• Kiểu kết nối: Ren trong hoặc ren ngoài tiêu chuẩn.

• Cấp bảo vệ (IP): Nếu lắp đặt ngoài trời, cần kiểm tra kỹ cấp chống nước, chống bụi của hộp điện/cuộn coil (ví dụ chuẩn IP65).

Van Điện Từ Lắp Cho Ống Bao Nhiêu?

Phi 21 tương ứng DN bao nhiêu?

Trên thực tế, van điện từ phi 21 thường được gọi tương đương với DN15 hoặc tiêu chuẩn 1/2 inch. Đây là quy chuẩn thương mại phổ biến nhất tại các cửa hàng vật tư nước và tự động hóa.

Những lưu ý quan trọng trước khi mua

Không nên chỉ nhìn vào con số "21" trên nhãn mác mà bỏ qua các yếu tố kỹ thuật cơ bản:

• Kiểm tra chính xác đường kính ngoài và bước ren của đường ống thực tế.

• Xác định rõ hệ thống dùng ren trong hay ren ngoài.

• Đối chiếu chuẩn ren quốc tế để tránh việc mua về không vặn khớp vào đường ống.

So Sánh Van Điện Từ 220V Và 24V

Giải thích lựa chọn: Không có loại điện áp nào tốt hơn tuyệt đối. Nếu hệ thống tưới tự động của bạn sử dụng bộ điều khiển trung tâm nguồn 24V, hãy chọn coil 24V để đảm bảo đồng bộ. Nếu dùng nguồn điện lưới gia đình và vị trí lắp đặt khô ráo, coil 220V sẽ mang lại sự tiện lợi tối đa. Tuyệt đối không cấp điện 220V vào van dùng coil 24V vì sẽ gây cháy cuộn dây ngay lập tức.

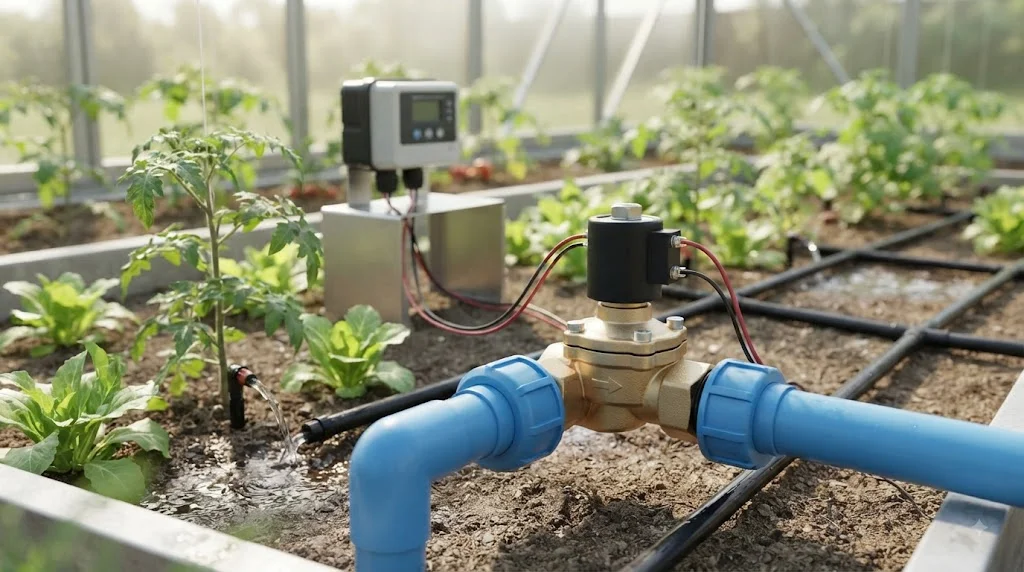

Ứng Dụng Thực Tế Của Van Điện Từ

• Hệ thống tưới tự động: Ứng dụng khổng lồ trong tưới cây cảnh sân vườn, hệ thống nhà kính thông minh hay giàn phun sương làm mát.

• Hệ thống cấp nước dân dụng và công nghiệp: Tự động hóa việc đóng mở nguồn nước cho các bồn chứa, máy lọc nước công nghiệp hoặc dây chuyền rửa tự động.

• Máy móc tự động hóa: Kết hợp đồng bộ cùng bộ lập trình PLC, Timer hoặc cảm biến lưu lượng để thực hiện chu trình xả/cấp khép kín.

• Hệ thống khí nén: Điều phối luồng khí áp lực cho các thiết bị điều khiển khí nén cỡ nhỏ.

• Môi trường hóa chất: Một số dòng van vật liệu nhựa hoặc inox cao cấp được dùng để kiểm soát dung dịch, tuy nhiên phải kiểm tra kỹ khả năng tương thích của màng gioăng.

Khi Nào Nên Chọn Van Điện Từ ?

Bạn nên ưu tiên lựa chọn dòng van này khi hệ thống thỏa mãn các điều kiện:

• Đường ống có kích thước tương thích với chuẩn kết nối phi 21 (DN15).

• Lưu lượng dòng chảy qua ống không quá lớn.

• Hệ thống yêu cầu đóng/mở tự động bằng tín hiệu điện.

• Nguồn điện, áp suất và nhiệt độ nằm trong giới hạn cho phép của nhà sản xuất.

Trường hợp không nên dùng: Nếu lưu lượng nước quá lớn, áp suất vượt mức chịu đựng của van, đường ống vượt xa kích thước DN15 hoặc môi chất có tính ăn mòn cực mạnh không phù hợp với vật liệu van, bạn cần chuyển sang các model công nghiệp có kích thước lớn hơn (DN20, DN25...).

Sai Lầm Thường Gặp Khi Mua Van Điện Từ

• Sai lầm 1: Nghĩ "phi 21" là đường kính thực tế 21mm của ren. Thực tế thông số này chỉ là tên gọi quy ước tương ứng với chuẩn DN15 / 1/2 inch.

• Sai lầm 2: Mua nhầm điện áp coil. Chọn nhầm van 24V trong khi hệ thống nguồn lưới là 220V hoặc ngược lại.

• Sai lầm 3: Không chú ý trạng thái NC (thường đóng) hay NO (thường mở). Mua nhầm loại thường đóng khi hệ thống yêu cầu mặc định phải mở dòng chảy lúc mất điện.

• Sai lầm 4: Ham rẻ chọn sản phẩm kém chất lượng. Dẫn đến lỗi nhanh cháy cuộn coil, gioăng cao su bị mủn rò rỉ nước hoặc không chịu được áp lực thực tế.

• Sai lầm 5: Cho rằng mọi van điện từ đều dùng được cho hóa chất hoặc nước nóng. Cần phải đọc kỹ thông số kỹ thuật chi tiết của từng model cụ thể.

Cách Chọn Van Điện Từ — Checklist 8 Bước

Quy trình lựa chọn chuẩn xác giúp bạn tránh mua nhầm thiết bị:

• Bước 1: Xác định môi chất Dùng cho nước, khí, dầu hay hóa chất?

• Bước 2: Xác định kích thước  Chuẩn phi 21 / DN15 / 1/2".

• Bước 3: Kiểm tra kiểu kết nối  Ren trong hay ren ngoài.

• Bước 4: Chọn điện áp coil  12V, 24V hay 220V phù hợp với hệ thống điều khiển.

• Bước 5: Chọn trạng thái NC hoặc NO  Hệ thống cần đóng hay mở khi mất điện?

• Bước 6: Kiểm tra áp suất Áp lực thực tế đường ống phải nằm trong giới hạn cho phép của van.

• Bước 7: Kiểm tra nhiệt độ  Lưu ý đặc biệt nếu dẫn nước nóng hoặc môi trường nhiệt độ cao.

• Bước 8: Kiểm tra vật liệu  Thân nhựa, đồng, inox kết hợp vật liệu gioăng phù hợp.

Công thức ghi nhớ nhanh:

Hướng Dẫn Lắp Đặt Và Sử Dụng Van Điện Từ

• Trước khi lắp đặt: Vệ sinh sạch sẽ đường ống, kiểm tra kỹ thông số điện áp trên tem mác cuộn coil và xác định đúng chiều mũi tên hướng dòng chảy in trên thân van.

• Quá trình lắp: Lắp đúng chiều dòng nước, tránh để trọng lượng hoặc độ cong của đường ống gây lực cơ học quá lớn đè nặng lên thân van. Đảm bảo phần đấu nối điện được chống nước tuyệt đối nếu lắp đặt ở khu vực ẩm ướt.

• Kiểm tra vận hành: Cấp điện thử nghiệm để kiểm tra tiếng kêu của cuộn coil, độ nhạy khi đóng mở và đảm bảo không có hiện tượng rò rỉ nước tại các mối ren.

FAQ

Van điện từ 21 là gì?

Van điện từ  là thiết bị đóng mở tự động bằng lực điện từ, có kích thước kết nối danh nghĩa tương ứng với đường ống phi 21 mm (chuẩn DN15 / 1/2 inch), chuyên dùng cho nước và khí nén.

Van điện từ  là DN bao nhiêu?

Thiết bị này tương ứng với chuẩn kích thước DN15 (hoặc 1/2 inch). Tuy nhiên bạn vẫn nên đối chiếu kỹ thông số kỹ thuật của nhà sản xuất trước khi tiến hành mua hàng.

Van điện từ dùng điện 220V hay 24V?

Sản phẩm có cả hai phiên bản điện áp phổ biến là 220VAC (điện dân dụng) và 24VDC/AC (dùng cho tủ điều khiển tự động). Bạn cần chọn đúng loại tương thích với nguồn điện thực tế.

Van điện từ  thường đóng là gì?

Đây là loại van ở trạng thái mặc định (không cấp điện) sẽ đóng kín hoàn toàn đường ống; van chỉ mở ra khi được cung cấp đúng dòng điện vào cuộn coil.

Van điện từ 21 có dùng ngoài trời được không?

Có những model được thiết kế chuyên dụng với vỏ bảo vệ chống nước tốt, tuy nhiên không phải loại nào cũng chịu được mưa nắng trực tiếp. Bạn cần kiểm tra cấp độ chống nước (chuẩn IP) của phần cuộn coil trước khi lắp ngoài trời.

Kết Luận

Tóm lại, van điện từ là giải pháp điều khiển dòng chảy tự động vô cùng hiệu quả với kích thước phổ thông phi 21 / DN15 / 1/2 inch. Việc lựa chọn thiết bị không thể làm qua loa dựa vào mỗi kích thước ống, mà đòi hỏi sự đồng bộ chính xác về điện áp, trạng thái NC/NO, áp suất, nhiệt độ, môi chất và vật liệu cấu tạo.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van điện từ 21
