Van Áp Suất An Toàn Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Đường ống, bình chứa hay các thiết bị áp lực trong hệ thống công nghiệp thường hoạt động trong điều kiện nghiêm ngặt. Tuy nhiên, do một số sự cố vận hành, áp suất có thể đột ngột tăng cao vượt quá giới hạn thiết kế, gây nguy cơ nổ vỡ và mất an toàn nghiêm trọng.

Chính vì vậy, van áp suất an toàn được xem là lớp phòng thủ cuối cùng để tự động xả môi chất ra ngoài khi áp suất đạt hoặc vượt ngưỡng cho phép. Theo định nghĩa trong TCVN 7915-1:2009, thiết bị này tự động xả một lượng môi chất để ngăn chặn áp suất vượt quá mức an toàn đã xác định trước và tự động đóng lại khi điều kiện bình thường được khôi phục. Vậy thiết bị này hoạt động ra sao và làm thế nào để chọn đúng chuẩn kỹ thuật?

Van Áp Suất An Toàn Là Gì?

Định nghĩa

Van áp suất an toàn là thiết bị van tự động được thiết kế chuyên biệt để bảo vệ hệ thống khỏi tình trạng quá áp. Khi áp suất tại đầu vào đạt đến giá trị cài đặt, van sẽ mở ra để xả một phần môi chất; ngay khi áp suất giảm về mức an toàn, van sẽ đóng lại.

Điểm cốt lõi của thiết bị này là không cần sử dụng nguồn năng lượng bên ngoài để vận hành quá trình xả áp. Van hoạt động hoàn toàn dựa vào chính áp lực của môi chất bên trong hệ thống, với mục tiêu cao nhất là bảo vệ thiết bị chứ không phải dùng để điều chỉnh áp suất liên tục trong điều kiện vận hành bình thường.

Van áp suất an toàn tiếng Anh là gì?

Trong tài liệu kỹ thuật quốc tế, thiết bị này được gọi qua các thuật ngữ semantic phổ biến:

• Safety Valve

• Pressure Safety Valve (PSV)

• Safety Relief Valve (SRV)

• Pressure Relief Valve (PRV)

Tuy nhiên, tùy theo tiêu chuẩn chế tạo (như ASME hay ISO), các thuật ngữ này có thể mang sắc thái kỹ thuật khác nhau đối với ứng dụng hơi khí hoặc chất lỏng.

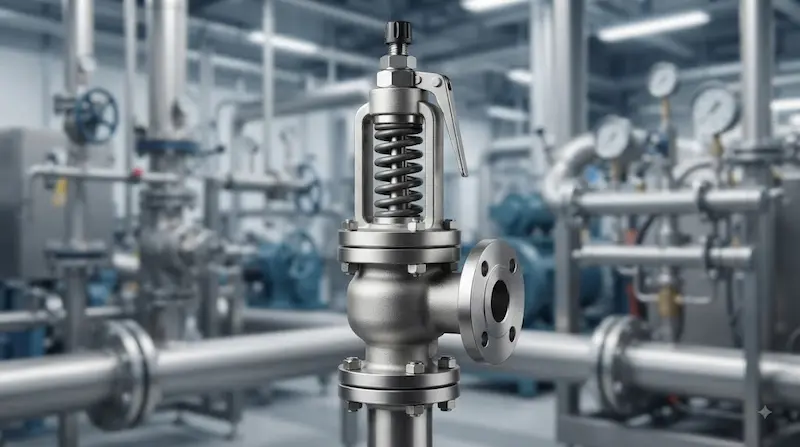

Cấu Tạo Van Áp Suất An Toàn

Một thiết bị hoàn chỉnh được cấu thành từ các bộ phận cơ khí chính xác sau:

• Thân van: Khung chịu lực chính, chứa các bộ phận làm việc bên trong và kết nối trực tiếp với đường ống hoặc bồn chứa.

• Đĩa van và đế van (Seat): Bộ phận đóng vai trò then chốt trong việc duy trì độ kín khít khi đóng và kiểm soát dòng chảy khi mở xả.

• Lò xo: Tạo ra lực đàn hồi để giữ đĩa van ở trạng thái đóng; đây là bộ phận quyết định trực tiếp đến áp suất cài đặt của van.

• Vít hoặc chốt điều chỉnh: Cơ cấu cho phép thay đổi độ nén của lò xo để tinh chỉnh giá trị áp suất mở van (ở các dòng có hỗ trợ điều chỉnh).

• Chụp van (Bonnet): Bảo vệ cơ cấu lò xo phía trên và cố định các chi tiết truyền động.

• Cổng xả: Đường dẫn môi chất thoát ra ngoài khi van mở.

Nguyên Lý Hoạt Động Của Van Áp Suất An Toàn

Cơ chế vận hành của van dựa trên sự cân bằng giữa lực nén cơ học và áp lực dòng môi chất:

• Khi áp suất ở mức bình thường: Áp lực của môi chất tác động lên đĩa van chưa đủ lớn để thắng được lực giữ của lò xo. Lúc này, van duy trì trạng thái đóng kín.

• Khi áp suất tăng đến áp suất cài đặt (Set Pressure): Áp lực tác động lên đĩa van tăng mạnh. Khi lực này vượt qua lực giữ của lò xo, đĩa van sẽ bị đẩy dịch chuyển, mở rộng cửa van để xả môi chất ra ngoài, giúp áp suất hệ thống hạ xuống.

• Khi áp suất giảm: Khi áp suất hệ thống giảm xuống dưới ngưỡng nguy hiểm, lực đẩy giảm đi, lò xo đẩy đĩa van trở về vị trí đóng ban đầu, ngăn không cho môi chất tiếp tục thất thoát.

Tại sao phải thiết lập áp suất cài đặt chuẩn xác?

• Nếu cài đặt quá cao: Hệ thống sẽ phải chịu một lực nổ tiềm ẩn vượt giới hạn thiết kế trước khi van kịp mở.

• Nếu cài đặt quá thấp: Van sẽ liên tục mở ngoài ý muốn ngay trong điều kiện vận hành bình thường, gây thất thoát môi chất và suy giảm hiệu suất.

Các Loại Van Áp Suất An Toàn Phổ Biến

Phân loại theo nguyên lý vận hành

• Van an toàn tác động trực tiếp (Direct Acting): Lò xo tác động thẳng lên đĩa van. Cấu tạo đơn giản, phản hồi nhanh, phù hợp với đa số hệ thống thông dụng.

• Van an toàn điều khiển bằng Pilot (Pilot-operated): Sử dụng một van pilot nhỏ để điều khiển áp lực đóng/mở van chính. Thích hợp cho các hệ thống đường ống lớn, áp suất và lưu lượng cực cao.

Phân loại theo môi chất và vật liệu

• Phân loại theo môi chất: Van chuyên dụng cho hơi nóng, khí nén, nước, dầu hoặc hóa chất.

• Phân loại theo vật liệu thân: Đồng (hệ thống nhỏ, nước/khí), Gang (hệ thống áp suất trung bình), Thép carbon và Inox 304/316 (chống ăn mòn, chịu nhiệt cao trong nhà máy hóa chất, thực phẩm).

Thông Số Van Áp Suất An Toàn Cần Quan Tâm

Để lựa chọn chính xác thiết bị Commercial Investigation, bạn cần phân tích các thông số kỹ thuật cốt lõi:

• Set Pressure (Áp suất cài đặt): Giá trị áp suất mà tại đó van bắt đầu mở để bảo vệ hệ thống.

• Operating Pressure (Áp suất làm việc): Phải phân biệt rõ: Áp suất làm việc bình thường luôn thấp hơn áp suất cài đặt, và áp suất cài đặt lại thấp hơn áp suất thiết kế tối đa của thiết bị.

• Kích thước danh nghĩa (DN): Các cỡ phổ biến như DN15, DN20, DN25, DN50 đến DN100+.

• Kiểu kết nối (Connection): Kết nối ren trong/ren ngoài hoặc kết nối mặt bích theo tiêu chuẩn ANSI, JIS, DIN.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của cả môi chất, môi trường xung quanh và phần gioăng làm kín.

• Lưu lượng xả (Capacity): Năng lực xả thải của van phải đủ lớn để kịp thời hạ áp khi sự cố xảy ra.

Van Áp Suất An Toàn Khác Gì Van Xả Áp Và Van Giảm Áp?

• Van an toàn vs Van xả áp: Mặc dù thị trường đôi khi dùng lẫn lộn, về mặt kỹ thuật, Safety Valve (van an toàn) thiên về cơ chế mở bật nhanh để bảo vệ hệ thống khỏi quá áp đột ngột (đặc biệt trong hơi và khí). Trong khi đó, Relief Valve (van xả áp) thường mở từ từ theo tỷ lệ tăng áp, hay dùng cho chất lỏng.

• Van an toàn vs Van giảm áp:

  • Van an toàn: Chỉ mở khi xảy ra quá áp để bảo vệ hệ thống (trạng thái bình thường luôn đóng).

  • Van giảm áp: Liên tục điều tiết và duy trì áp suất ở mức ổn định cho phần hạ lưu trong suốt quá trình vận hành bình thường.

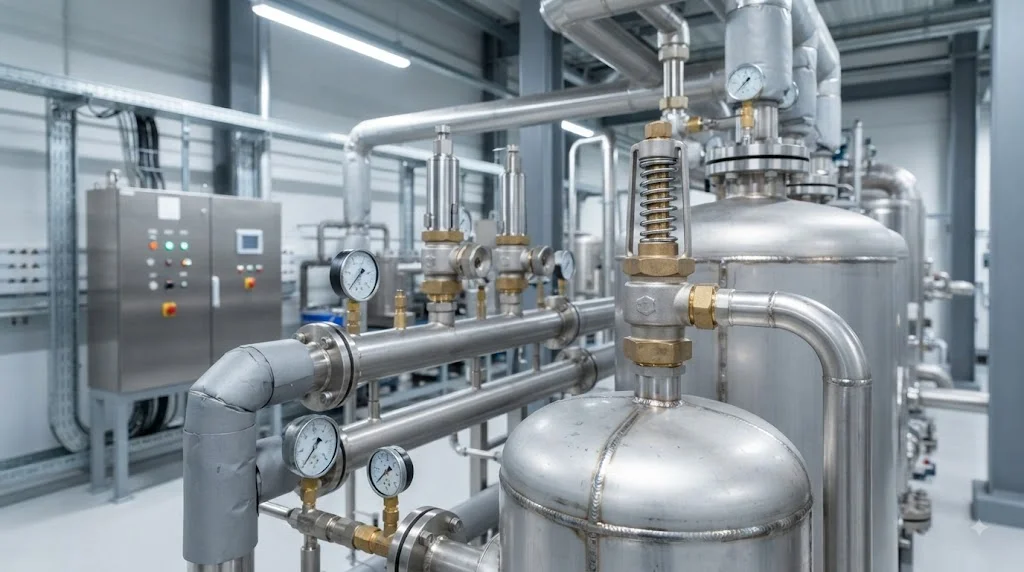

Ứng Dụng Của Van Áp Suất

Thiết bị này đóng vai trò sống còn trong các dây chuyền công nghiệp:

• Lò hơi và hệ thống hơi nóng: Bảo vệ nồi hơi, đường ống dẫn hơi khỏi nguy cơ phát nổ do áp suất hơi nước tích tụ quá mức.

• Bình chứa chịu áp lực: Ứng dụng rộng rãi trong các bình tích khí nén, bình chứa khí hóa lỏng.

• Hệ thống hóa chất và dầu khí: Yêu cầu khắt khe về vật liệu chống ăn mòn (như Inox 316) để xử lý các loại môi chất độc hại, dễ cháy nổ.

Khi Nào Cần Sử Dụng Van Áp Suất ?

Bạn bắt buộc phải thiết kế lắp đặt van bảo vệ áp suất khi hệ thống gặp các điều kiện sau:

• Thiết bị chứa nguồn tạo áp suất hoặc có nguy cơ bị quá áp bất ngờ.

• Hệ thống có bình chứa kín, nơi sự gia tăng nhiệt độ có thể làm tăng áp suất môi chất bên trong.

• Dây chuyền vận hành có nguy cơ xảy ra hiện tượng đóng van đột ngột gây sốc áp (water hammer).

Tình huống minh họa thực tế: Một bình chứa khí nén đang được nạp đầy; nếu rơ-le điện hỏng khiến máy nén chạy liên tục, áp suất sẽ vượt ngưỡng cho phép. Ngay lúc đó, van an toàn tự động mở ra để xả bớt lượng khí dư thừa, giúp hệ thống tránh được nguy cơ nổ bình chứa.

Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Van An Toàn

• Sai lầm 1: Chỉ chọn van dựa vào kích thước DN. DN phù hợp không đồng nghĩa với việc áp suất cài đặt và lưu lượng xả đã chính xác.

• Sai lầm 2: Cài đặt áp suất quá cao. Làm mất đi ý nghĩa bảo vệ, khiến thiết bị chịu áp lực nguy hiểm trước khi van kịp phản ứng.

• Sai lầm 3: Cài đặt áp suất quá thấp. Khiến van xả liên tục ngay khi máy đang chạy bình thường, gây lãng phí năng lượng và môi chất.

• Sai lầm 4: Dùng nhầm van giảm áp để thay thế van an toàn. Hai thiết bị có nguyên lý và công năng hoàn toàn trái ngược.

• Sai lầm 5: Bỏ qua thông số lưu lượng xả (Capacity). Van mở đúng áp suất nhưng cửa xả quá nhỏ không kịp thoát lượng khí lớn thì hệ thống vẫn gặp nguy hiểm.

• Sai lầm 6: Tự ý thay đổi kết cấu hoặc tự chỉnh lò xo. Việc căn chỉnh sai lệch giá trị cài đặt có thể làm suy yếu hoàn toàn tính năng an toàn của thiết bị.

Cách Chọn Van Áp Suất  Phù Hợp — Checklist

Quy trình 9 bước chuẩn kỹ thuật giúp bạn chọn mua chính xác:

• Xác định rõ loại môi chất (nước, hơi, khí, dầu, hóa chất...).

• Xác định áp suất làm việc bình thường của hệ thống.

• Xác định áp suất thiết kế tối đa chịu được.

• Xác định chính xác giá trị áp suất cài đặt (Set Pressure).

• Xác định nhiệt độ làm việc tối đa và tối thiểu.

• Tính toán lưu lượng xả cần thiết để hạ áp kịp thời.

• Chọn kích thước đường kính danh nghĩa (DN) phù hợp.

• Lựa chọn vật liệu thân van và gioăng làm kín tương thích hóa học.

• Kiểm tra kiểu kết nối (ren hay mặt bích) cùng các tiêu chuẩn áp dụng.

Quy tắc chọn nhanh:

Lắp Đặt Và Bảo Trì Van Áp Suất

Lắp đặt đúng kỹ thuật

• Lắp van thẳng đứng ở vị trí cao nhất của bình hoặc trên đường ống gần thiết bị cần bảo vệ nhất.

• Tuyệt đối không lắp van cô lập (như van khóa) ở giữa bình áp lực và van an toàn nhằm tránh tình trạng vô tình khóa đường xả, gây mất tác dụng bảo vệ.

• Đường ống xả thải phải hướng ra khu vực an toàn, không bị bóp méo hay cản trở dòng chảy.

Kiểm tra định kỳ và thay thế

Cần đưa van vào lịch kiểm định và bảo dưỡng định kỳ để phát hiện sớm các hiện tượng kẹt cơ cấu, rò rỉ gioăng hoặc sai lệch áp suất mở. Không nên tự ý tháo dỡ lò xo nếu không có chuyên môn và thiết bị thử áp chuyên dụng.

FAQ

Van áp suất an toàn là gì?

Van áp suất  là thiết bị cơ khí tự động mở ra để xả bớt môi chất khi áp suất trong hệ thống vượt quá giá trị cài đặt giới hạn, nhằm bảo vệ thiết bị khỏi nguy cơ quá áp và nổ vỡ.

Van an toàn hoạt động như thế nào?

Khi áp suất môi chất tăng chạm đến mức cài đặt (set pressure), lực ép thắng được lực đàn hồi của lò xo, đẩy đĩa van mở ra để xả lưu chất. Khi áp suất hạ xuống mức an toàn, lò xo kéo van đóng lại.

Van an toàn khác van giảm áp như thế nào?

Van an toàn có nhiệm vụ bảo vệ chống quá áp bằng cách xả môi chất khi áp suất quá cao (bình thường đóng). Trong khi đó, van giảm áp dùng để điều tiết và duy trì áp suất ổn định cho dòng chảy phía hạ lưu trong suốt quá trình vận hành.

Nên chọn van an toàn dựa trên những thông số nào?

Bạn cần căn cứ vào các thông số cốt lõi gồm: loại môi chất, áp suất cài đặt, áp suất làm việc, nhiệt độ, năng lực lưu lượng xả, kích thước cổng DN, vật liệu cấu tạo và kiểu kết nối đường ống.

Van an toàn có cần kiểm tra định kỳ không?

Có. Do là thiết bị bảo vệ an toàn tối quan trọng, tình trạng hoạt động, độ kín và áp suất mở của van cần được kiểm tra và kiểm định định kỳ theo đúng tiêu chuẩn kỹ thuật áp dụng cho hệ thống.

Kết Luận

Tóm lại, van áp suất  là thiết bị cốt lõi bảo vệ hệ thống khỏi các thảm họa quá áp, tuyệt đối không thể xem đây là dòng van điều chỉnh áp suất thông thường. Hiệu quả bảo vệ toàn diện phụ thuộc hoàn toàn vào độ chính xác của áp suất cài đặt, lưu lượng xả, vật liệu chế tạo và sự tương thích với môi chất vận hành.
