Cùm Nối Ống 60: Thông Số Kỹ Thuật, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước, mạng lưới tưới tiêu nông nghiệp hay đường ống kỹ thuật nhà xưởng, việc tạo mối liên kết chắc chắn giữa các đoạn ống là yếu tố sống còn. Tuy nhiên, tình trạng rò rỉ nước, tuột mối nối hay chọn nhầm phụ kiện định vị thay vì phụ kiện liên kết diễn ra rất phổ biến. Trong đó, cùm nối ống phi 60 là thiết bị kỹ thuật được tìm kiếm và ứng dụng rộng rãi nhưng cũng dễ gây bối rối nhất. Bài viết này sẽ phân tích chi tiết cấu tạo, phân loại và hướng dẫn bạn chọn chuẩn phụ kiện cùm nối ống phi 60 nhằm đảm bảo hệ thống vận hành kín khít, bền bỉ.

Cấu tạo và nguyên lý hoạt động của cùm nối ống 60

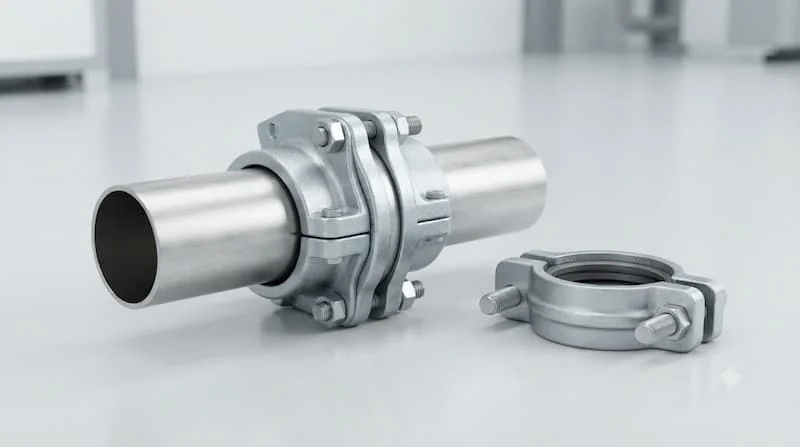

Cùm nối ống phi 60 là phụ kiện cơ khí chuyên dụng dùng để liên kết trực tiếp hai đầu đường ống có đường kính danh nghĩa 60 mm (hoặc phi 60). Thiết bị này giúp đấu nối nhanh, mở rộng tuyến ống hoặc khắc phục sự cố nứt vỡ trên đường ống mà không cần hàn hay dán keo phức tạp.

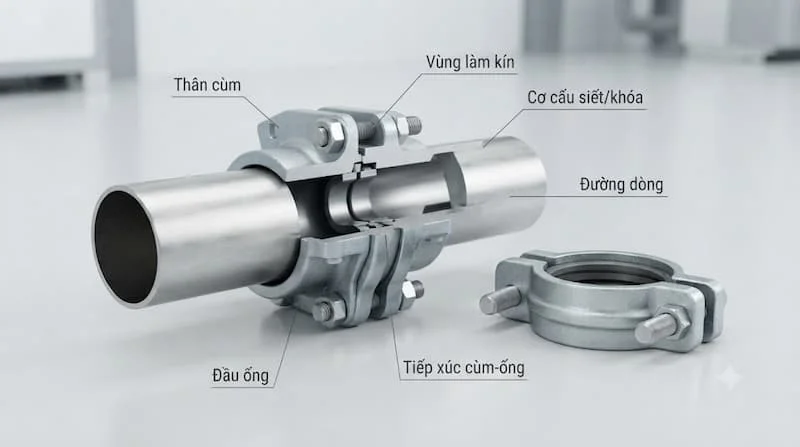

Một bộ cùm nối ống phi 60 tiêu chuẩn thường gồm các thành phần cốt lõi:

• Thân cùm: Bán nguyệt ghép đôi hoặc dạng đai đúc nguyên khối, bao bọc trực tiếp quanh điểm nối.

• Cơ cấu khóa/siết: Hệ thống bu lông đai ốc, tay gạt nhanh hoặc khớp ren chịu lực.

• Gioăng làm kín: Chế tạo từ cao su kỹ thuật (EPDM, NBR, Silicone) nằm ở lớp lót bên trong để ngăn môi chất rò rỉ.

• Vị trí tiếp xúc: Thiết kế gờ ôm hoặc ngàm giữ giúp tăng ma sát, chống tuột ống khi áp lực dòng chảy tăng cao.

Nguyên lý vận hành:

Mối liên kết dựa trên lực ép cơ học đơn giản nhưng vô cùng hiệu quả. Khi đưa hai đầu ống D60 vào vị trí giữa cùm, kỹ thuật viên tiến hành siết chặt cơ cấu khóa. Lực siết này truyền trực tiếp xuống gioăng cao su, ép chặt gioăng vào bề mặt ngoài của thành ống để tạo nên mối nối kín hoàn toàn. Đồng thời, lực kẹp của thân cùm giữ cho hai đoạn ống không bị rời ra dưới tác động của áp lực bên trong hay ngoại lực bên ngoài.

Lưu ý kỹ thuật: Mặc dù cùng gọi là cùm nối ống phi 60, khả năng chịu áp suất và nhiệt độ làm việc thực tế hoàn toàn phụ thuộc vào thiết kế, cấu tạo gioăng và vật liệu của từng model do nhà sản xuất công bố.

Phân Tích Chuyên Sâu

Các loại cùm nối ống phi 60 phổ biến

Để đáp ứng đa dạng môi trường lắp đặt, thị trường hiện chia phụ kiện này thành nhiều nhóm kỹ thuật rõ rệt:

1. Cùm nối nhanh phi 60

Thiết kế tối ưu cho các hệ thống cần tháo lắp thường xuyên hoặc di chuyển linh hoạt. Loại này sử dụng cơ cấu gạt chốt hoặc ngàm sập, rất phổ biến trong đường ống tưới tiêu nông nghiệp, ống bơm nước cứu hỏa hoặc tuyến ống tạm thời.

2. Cùm nối siết cơ khí

Sử dụng bu lông và đai ốc chịu lực để siết chặt hai nửa thân cùm. Thiết kế này cho phép điều chỉnh lực siết linh hoạt, tạo khả năng giữ ống cực kỳ chắc chắn, phù hợp cho hệ thống đường ống cố định, tuyến ống nước thải hoặc đường ống chịu rung lắc.

3. Cùm nối có ren

Tích hợp thêm đầu ren trong hoặc ren ngoài (thường là ren BSP/NPT). Phụ kiện này vừa làm nhiệm vụ nối hai đoạn ống 60 mm, vừa cho phép trích xuất ra các phụ kiện ngành nước khác như van khóa, vòi phun hay đồng hồ đo áp suất.

4. Cùm ghép / Cùm chuyển đổi

Chuyên dùng để nối hai đoạn ống có chất liệu khác nhau hoặc dung sai đường kính ngoài chênh lệch nhẹ (ví dụ nối ống nhựa PVC 60 mm với ống thép hoặc ống HDPE).

5. Phân biệt rõ: Cùm giữ ống phi 60 và Cùm nối

Đây là điểm nhầm lẫn lớn nhất của người mua. Cùm ôm ống 60 hay cùm Omega 60 (đai ôm ống hình Omega) là thiết bị gia cố, dùng để cố định thân ống vào tường, trần nhà hoặc giá đỡ. Cùm Omega hoàn toàn không có chức năng liên kết hai đoạn ống nối tiếp hay làm kín dòng nước như cùm nối ống phi 60.

Thông số kỹ thuật cần kiểm tra khi chọn cùm nối ống phi 60

Một quyết định mua hàng chính xác đòi hỏi kỹ sư phải thẩm định kỹ các thông số sau:

• Đường kính ngoài thực tế (Outer Diameter - OD): Khái niệm "phi 60" chỉ là kích thước danh nghĩa. Ống PVC phi 60 có đường kính ngoài thực tế khác với ống thép D60 hay ống inox 60 mm. Cần đo chính xác OD của ống bằng thước kẹp.

• Vật liệu chế tạo thân cùm:

  • Inox 304 / 316: Chống ăn mòn tuyệt hảo, thích hợp cho hóa chất, nước biển, môi trường ngoài trời.

  • Thép mạ kẽm: Chịu lực cơ học tốt, chi phí tối ưu cho công nghiệp tổng hợp.

  • Nhựa kỹ thuật (PP, ABS): Nhẹ, không bị oxy hóa, thích hợp cho hệ thống tưới và cấp nước sạch.

  • Hợp kim nhôm: Dùng cho các dòng cùm nối nhanh phi 60 yêu cầu trọng lượng nhẹ.

• Vật liệu gioăng làm kín: Cao su EPDM chịu nhiệt và thời tiết tốt; NBR chịu dầu và hóa chất nhẹ; Silicone dùng cho thực phẩm/dược phẩm.

• Áp suất làm việc (Working Pressure): Kiểm tra thông số chịu áp (PN6, PN10, PN16...) để tránh tình trạng vỡ cùm hoặc rò rỉ khi bơm hoạt động ở áp lực đỉnh.

cùm nối ống phi 60 khác gì măng sông, rắc co và đai siết?

Tại sao chọn sai cùm nối ống phi 60 có thể gây rò rỉ?

Rất nhiều sự cố tràn nước hoặc thất thoát áp suất xuất phát từ việc chọn và lắp đặt cùm không đúng kỹ thuật. Các nguyên nhân chính bao gồm:

• Sai lệch đường kính ngoài: Sử dụng cùm nối ống nhựa PVC cho ống thép mạ kẽm mà không kiểm tra độ chênh lệch đường kính ngoài thực tế, khiến gioăng cao su không thể ép chặt.

• Không tương thích môi chất: Dùng gioăng cao su thông thường cho hệ thống dẫn chất lỏng có chứa dầu hoặc hóa chất nhẹ làm gioăng bị mục, nở và rách.

• Siết lực không đều: Khi lắp các loại cùm siết ống dùng bu lông, việc siết lệch một bên làm thân cùm bị méo, tạo khoảng hở ở mép gioăng.

• Biến dạng ống do siết quá lực: Siết bu lông vượt quá mô-men xoắn cho phép làm bẹp thành ống nhựa mềm, mất khả năng tròn đều ban đầu dẫn đến rò nước.

• Mặt cắt ống bị lệch: Không cắt vuông góc hai đầu ống khiến khoảng hở giữa hai đầu ống quá lớn, gioăng không thể bao phủ toàn bộ vùng kết nối.

Ứng Dụng Thực Tế

cùm nối ống phi 60 được dùng ở đâu?

Với tính linh hoạt cao, cùm nối ống nước 60 xuất hiện dày đặc trong nhiều lĩnh vực:

• Hệ thống tưới tiêu nông nghiệp: Dùng làm cùm nối ống tưới 60 để đấu nối nhanh các tuyến ống chính, ống nhánh trong vườn cây ăn trái, hệ thống tưới nhỏ giọt, hoặc kết nối đường ống từ máy bơm ra đồng ruộng.

• Mạng lưới cấp thoát nước dân dụng & công nghiệp: Nối các đoạn ống dẫn nước sạch, tuyến ống thoát nước thải, hỗ trợ sửa chữa nhanh các đoạn ống bị nứt vỡ mà không phải cắt bỏ toàn bộ hệ thống.

• Đường ống kỹ thuật nhà xưởng: Sử dụng trong các hệ thống dẫn chất lỏng, đường ống chìm, ống khí nén áp lực thấp cần tính di động và bảo trì định kỳ.

• Hệ thống bơm hút bùn, hút nước thải: Kết nối các cuộn ống dẫn lưu chất trong thi công xây dựng và xử lý môi trường.

Sai lầm thường gặp khi mua cùm nối ống phi 60

1. Mua theo thói quen chỉ gọi "cho tôi cùm 60": Bỏ qua chi tiết đó là ống PVC, HDPE hay ống thép khiến cùm mua về không vừa.

2. Nhầm lẫn giữa cùm nối và cùm giữ: Mua cùm Omega 60 hoặc đai ôm ống về với mục đích nối hai đoạn ống dẫn nước.

3. Bỏ qua áp suất làm việc của hệ thống: Mua cùm nhựa áp lực thấp lắp cho đầu ra máy bơm áp lực cao gây vỡ cùm.

4. Không kiểm tra vật liệu gioăng: Lắp cùm có gioăng cao su chịu nhiệt kém vào các tuyến ống ngoài trời nắng gắt làm gioăng mau lão hóa.

5. Chọn sản phẩm giá rẻ không rõ nguồn gốc: Thân cùm mỏng, bu lông dễ bị cháy ren hoặc gỉ sét nhanh chóng sau vài tuần sử dụng.

Hướng Dẫn Kỹ Thuật

Cách chọn cùm nối ống phi 60 đúng chuẩn

Hãy tuân thủ quy trình 8 bước dưới đây để chọn chính xác phụ kiện cho dự án của bạn:

• Bước 1: Dùng thước kẹp đo chính xác đường kính ngoài (OD) của hai đầu ống cần nối.

• Bước 2: Xác định chất liệu của đường ống (Nhựa PVC, PPR, HDPE, Thép mạ kẽm hay Inox).

• Bước 3: Xác định rõ mục đích thi công (Cần nối hai đầu ống dẫn nước hay cố định ống vào tường).

• Bước 4: Lựa chọn kiểu kết nối phù hợp (Nối nhanh gạt tay, siết bu lông hay nối ren).

• Bước 5: Lựa chọn vật liệu thân cùm (Nhựa, thép mạ kẽm hay inox 304) dựa trên môi trường lắp đặt trong nhà hay ngoài trời.

• Bước 6: Kiểm tra chất lượng gioăng làm kín bên trong (Đảm bảo độ đàn hồi tốt, không bị nứt nẻ).

• Bước 7: Tra cứu áp suất làm việc tối đa trên tài liệu kỹ thuật của sản phẩm.

• Bước 8: Mua thử 1 bộ lắp kiểm tra thực tế trước khi đặt hàng số lượng lớn cho toàn hệ thống.

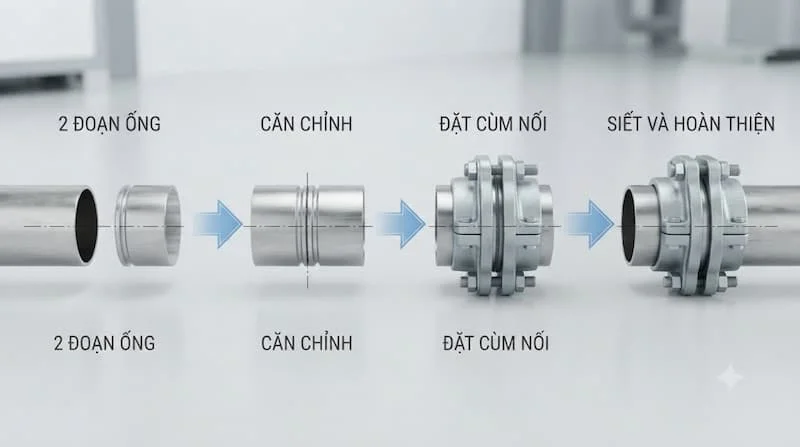

Trình tự lắp đặt cơ bản:

Làm sạch bề mặt ngoài hai đầu ống -> Cắt đầu ống phẳng vuông góc -> Căn thẳng hàng hai đầu ống -> Đưa hai đầu ống vào tâm cùm -> Tiến hành siết đều các bu lông (hoặc khóa ngàm) -> Bơm thử nước kiểm tra độ kín tuyệt đối của mối nối.

Câu Hỏi Thường Gặp (FAQ)

1. Cùm nối ống phi 60 dùng cho ống đường kính bao nhiêu?

Sản phẩm thiết kế cho các dòng ống có đường kính danh nghĩa 60 mm (DN50). Tuy nhiên, đường kính ngoài thực tế của ống nhựa PVC (thường là 60 mm), ống thép (60.3 mm) có sự chênh lệch nhẹ, cần đo OD chính xác để chọn cùm phù hợp.

2. Cùm nối ống 60 có phải cùm Omega Ø60 không?

Hoàn toàn không. Cùm nối dùng để liên kết hai đoạn ống lại với nhau và giữ kín nước. Trong khi đó, cùm Omega 60 là đai ôm dạng bán nguyệt dùng để bắn vít cố định ống vào tường hoặc giá đỡ.

3. Cùm nối ống 60 làm bằng vật liệu gì?

Tùy thuộc vào ứng dụng, thiết bị có thể làm bằng nhựa PPO/ABS, hợp kim nhôm đúc, thép mạ kẽm hoặc inox 304/316.

4. Cùm nối ống 60 có chịu áp lực cao được không?

Khả năng chịu áp phụ thuộc vào kết cấu của cùm. Các loại cùm siết bu lông bằng inox hoặc thép có thể chịu áp lực từ PN10 đến PN16. Trong khi các loại cùm nhựa nối nhanh thường thiết kế cho áp lực thấp hơn (PN4 - PN6).

5. Giá cùm nối ống 60 bao nhiêu?

Giá thành dao động tùy thuộc vào chất liệu (nhựa, thép hay inox), thương hiệu và cơ cấu khóa (siết bu lông hay khóa nhanh). Cần liên hệ nhà cung cấp để nhận báo giá theo đúng quy cách kỹ thuật.

Kết Luận

Cùm nối ống 60 là giải pháp thi công đường ống hiệu quả, giúp tiết kiệm thời gian, công sức và chi phí bảo trì. Để hệ thống vận hành kín khít, không rò rỉ và bền bỉ theo thời gian, việc xác định đúng loại cùm dựa trên đường kính ngoài thực tế, vật liệu ống, áp suất làm việc và cơ cấu kết nối là điều bắt buộc.

Bạn đang cần tìm cùm nối ống 60 chuẩn kỹ thuật cho hệ thống tưới, cấp thoát nước hay nhà xưởng? Hãy gửi ngay hình ảnh đường ống, đường kính ngoài thực tế và áp suất vận hành cho chúng tôi để được tư vấn chính xác model cùm phù hợp nhất đối với cùm nối ống 60.
