Van Xả Khí D25 Là Gì? Nguyên Lý, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trải nghiệm búa nước rung giật mạnh hay hiện tượng tắc nghẽn lưu lượng bất ngờ trong đường ống cấp nước là những sự cố kỹ thuật vô cùng tốn kém. Nguyên nhân hàng đầu thường không nằm ở máy bơm hay chất lượng ống, mà xuất phát từ sự tích tụ bọt khí ngầm bên trong hệ thống. Để giải quyết dứt điểm hiện tượng này, DN25 air release valve đóng vai trò là một thiết bị bảo vệ cốt lõi, hỗ trợ duy trì sự ổn định của dòng chảy và bảo vệ an toàn cho mạng lưới đường ống công trình.

Kiến Thức Nền Về Van Xả Khí D25

Van xả khí D25 là gì?

DN25 air release valve là thiết bị kỹ thuật chuyên dụng được lắp đặt trên hệ thống đường ống nhằm tự động loại bỏ lượng không khí hòa tan hoặc bọt khí tích tụ trong quá trình vận hành môi chất lỏng.

Thiết bị này thường được bố trí tại các vị trí điểm cao cục bộ, các đoạn uốn cong của tuyến ống hoặc ngay sau trạm bơm — những nơi bọt khí có xu hướng tập trung tạo thành các túi khí cản trở dòng chảy.

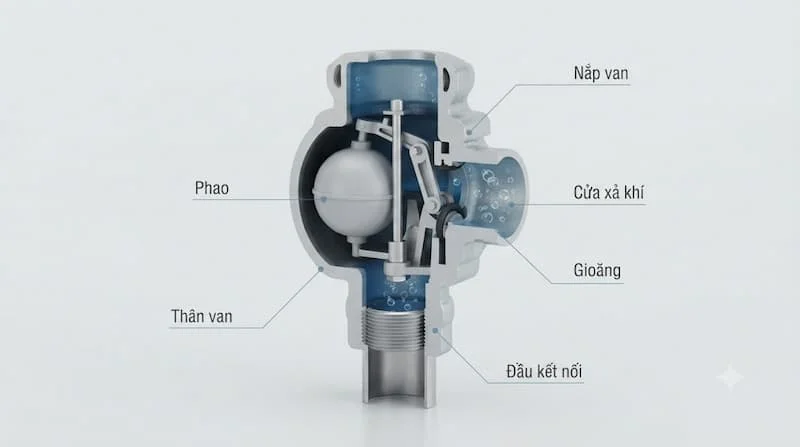

Cơ chế vận hành của van dựa trên sự chênh lệch tỷ trọng giữa nước và không khí bên trong thân van:

• Khi không khí đi vào thân van, áp suất và mực nước bên trong giảm xuống khiến cơ cấu phao hạ thấp, tự động mở cửa xả để đẩy toàn bộ túi khí ra môi trường bên ngoài.

• Khi không khí thoát hết, mực nước dâng cao đẩy phao nâng lên, kín khít cửa xả nhằm ngăn chặn tình trạng thất thoát nước ra ngoài.

Lưu ý kỹ thuật: Cách gọi "D25" được sử dụng phổ biến trong hồ sơ bóc tách vật tư và các bản vẽ thiết kế. Tuy nhiên, để đảm bảo tính tương thích khi mua hàng, kỹ sư cần xác nhận chính xác chuẩn kết nối ren hay mặt bích thực tế thay vì chỉ dựa vào tên gọi thương mại.

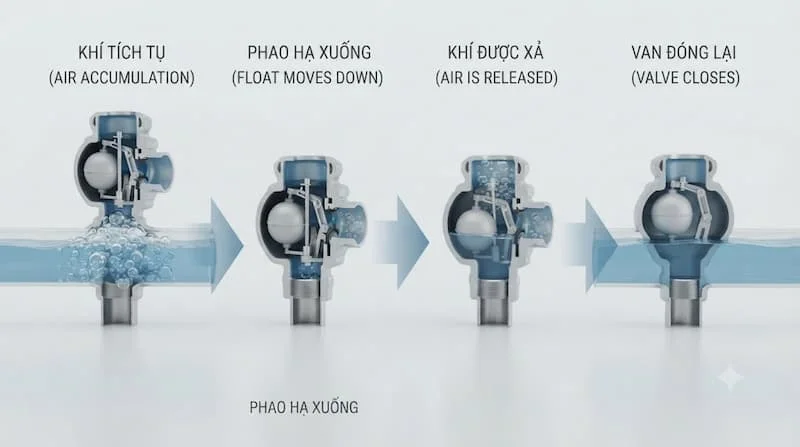

Nguyên lý hoạt động của DN25 air release valve

Nguyên lý vận hành tự động của DN25 air release valve diễn ra tuần hoàn theo một chu trình khép kín logic bao gồm các bước:

Khí tích tụ -> Phao hạ -> Cửa xả mở -> Khí thoát -> Nước dâng -> Phao nâng -> Van đóng

1. Giai đoạn tích khí: Khi dòng lưu chất vận hành, bọt khí tách ra và di chuyển lên điểm cao nhất của tuyến ống, nơi có đặt DN25 air release valve.

2. Giai đoạn hạ phao: Lượng khí tích tụ ngày càng nhiều trong buồng van đẩy mực nước xuống thấp. Trọng lượng của cụm phao thắng lực nâng, kéo phao hạ xuống.

3. Giai đoạn xả khí: Sự di chuyển của phao tác động mở cơ cấu lá van hoặc nút đệm, cho phép toàn bộ không khí nén thoát ra ngoài qua cổng xả.

4. Giai đoạn đóng van: Sau khi khí thoát hết, nước lập tức dâng đầy trở lại buồng van. Lực nâng thủy lực đẩy phao nổi lên, ép chặt miếng đệm cao su vào lỗ xả để ngắt hoàn toàn dòng chảy, kết thúc một chu kỳ xả khí tự động.

Phân Tích Chuyên Sâu DN25 air release valve

DN25 air release valve có phải DN25 không?

Đây là câu hỏi thường gặp nhất đối với các kỹ sư cơ điện và nhân viên thu mua vật tư. Việc nhầm lẫn giữa hai khái niệm này có thể dẫn đến việc đặt sai quy cách kết nối với hệ thống đường ống.

• D25 (Đường kính ngoài xấp xỉ): Thường là cách gọi theo thói quen thực tế hoặc dùng để chỉ đường kính ngoài của ống (thường thấy ở các hệ ống nhựa như PPR, PVC, HDPE có phi 25mm).

• DN25 (Đường kính danh nghĩa - Nominal Diameter): Là ký hiệu kỹ thuật tiêu chuẩn quốc tế cho đường ống có kích thước danh nghĩa 1 inch (tương đương đường kính ngoài của ống thép/inox là xấp xỉ 33.4mm).

Khi đặt mua các dòng van xả khí DN25, bạn bắt buộc phải kiểm tra thông số bước ren (ren trong hay ren ngoài) hoặc chuẩn mặt bích (BS, DIN, ANSI) để đảm bảo lắp vừa vặn vào điểm chờ của đường ống.

Các loại DN25 air release valve phổ biến

Thị trường hiện nay phân loại DN25 air release valve theo nhiều tiêu chí nhằm phục vụ các yêu cầu kỹ thuật đa dạng:

1. Theo nguyên lý và cấu tạo

• Van xả khí đơn (Single Acting Air Vent Valve): Thiết kế nhỏ gọn, chuyên dụng để xả bọt khí tích tụ nhỏ lẻ trong suốt quá trình đường ống đang vận hành chịu áp.

• Van xả khí tự động đôi (Double / Combination Air Vent Valve): Tích hợp hai cửa xả. Cửa lớn dùng để xả/nạp một lượng khí khổng lồ khi bắt đầu bơm nước hoặc xả cạn đường ống. Cửa nhỏ dùng để xả bọt khí vi mô khi hệ thống đang chạy.

2. Theo vật liệu chế tạo

• Van xả khí đồng D25: Chịu lực tốt, chống ăn mòn hiệu quả, thường áp dụng cho các hệ thống cấp nước sạch, HVAC hoặc PCCC tòa nhà.

• Van xả khí gang D25: Độ bền cơ học cao, chịu va đập tốt, phổ biến trong các tuyến ống cấp nước thô và hạ tầng đô thị.

• Van xả khí inox D25 (Inox 304/316): Kháng hóa chất và chống ăn mòn tuyệt đối, chuyên dùng cho môi trường nước biển, hóa chất hoặc thực phẩm.

3. Theo kiểu kết nối

• Van xả khí nối ren D25: Thiết kế chân ren 1 inch (DN25), lắp đặt nhanh chóng, phù hợp cho các đường ống nhánh.

• Van xả khí mặt bích D25: Dùng cho các điểm cao của đường ống lớn, chịu áp lực cao và yêu cầu độ ổn định kết cấu cao.

Thông số kỹ thuật DN25 air release valve cần quan tâm

Khi thẩm định hồ sơ hoặc lựa chọn DN25 air release valve, bạn cần đối chiếu chính xác các thông số trên catalogue của nhà sản xuất:

• Kích thước danh nghĩa: DN25 (1 inch / Phi 34mm) hoặc D25 theo ống nhựa.

• Kiểu kết nối: Ren NPT, BSPT hoặc Mặt bích BS4504, JIS 10K, ANSI Class 150.

• Áp suất làm việc (Working Pressure): Các cấp áp phổ biến như PN10, PN16, PN20, PN25.

• Nhiệt độ làm việc: Từ -10°C đến 80°C (cho nước lạnh/sạch) hoặc lên tới 120°C (cho hệ HVAC nước nóng).

• Vật liệu thân van: Đồng thau, gang cầu, gang xám, hoặc inox 304.

• Vật liệu phao bên trong: Nhựa ABS cao cấp, Polyurethane hoặc Inox 304 giúp phao không bị biến dạng under áp lực lớn.

• Môi trường sử dụng: Nước sạch, nước thải đã qua xử lý, nước PCCC hay hóa chất nhẹ.

Vì sao đường ống cần lắp DN25 air release valve?

Trong quá trình vận hành, nước luôn chứa một lượng không khí hòa tan. Khi nhiệt độ hoặc áp suất thay đổi, lượng không khí này tách ra thành vô số bọt khí nhỏ và di chuyển lên các điểm cao. Nếu không có DN25 air release valve, các rủi ro nghiêm trọng sẽ xảy ra:

• Hình thành túi khí cản trở dòng chảy: Bọt khí ngưng tụ thành túi khí lớn làm thu hẹp tiết diện dụng của ống, gây hiện tượng tắc nghẽn thủy lực và giảm lưu lượng bơm.

• Gây ra hiện tượng búa nước (Water Hammer): Sự nén/dãn đột ngột của túi khí khi áp suất thay đổi tạo ra các sóng xung kích làm rung giật, vỡ ống hoặc hỏng thiết bị đo.

• Hiện tượng ăn mòn và oxy hóa: Khí oxy tích tụ lâu ngày đẩy nhanh tốc độ ăn mòn bề mặt trong của ống kim loại.

• Gây sai lệch thiết bị đo: Khí đi qua các đồng hồ đo lưu lượng sẽ làm các chỉ số ghi nhận bị sai lệch hoàn toàn.

DN25 air release valve khác van xả cặn như thế nào?

Môi Trường Lắp Đặt Thực Tế

DN25 air release valve được sử dụng ở đâu?

Dòng van xả khí tự động DN25 có mặt trong nhiều hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp nước dân dụng và đô thị: Lắp tại các đỉnh dốc của tuyến ống truyền dẫn nước sạch, các trạm bơm tăng áp.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đặt tại các điểm cao nhất của đường ống đứng PCCC nhằm đảm bảo đường ống luôn điền đầy nước, sẵn sàng kích hoạt bơm mà không bị trễ do túi khí.

• Hệ thống điều hòa không khí (HVAC/Chiller): Lắp trên các đường ống nước tuần hoàn nóng/lạnh để duy trì hiệu suất trao đổi nhiệt tối đa.

• Nhà máy công nghiệp: Sử dụng trên các đường ống cung cấp nước kỹ thuật, xử lý nước thải và các dây chuyền sản xuất hóa chất nhẹ.

Những sai lầm thường gặp khi chọn DN25 air release valve

1. Chỉ gọi tên "D25" mà không kiểm tra kiểu kết nối: Dẫn đến việc mua van nối ren trong khi đường ống chờ sẵn mặt bích.

2. Chọn sai cấp áp suất PN: Chọn van PN10 lắp cho hệ thống bơm áp lực PN16 khiến van bị rò rỉ nước liên tục ở lỗ xả.

3. Bỏ qua van khóa (Cock valve) dưới chân van xả khí: Khi van xả khí bị kẹt rác cần bảo trì, việc không có van khóa cô lập sẽ buộc bạn phải dừng toàn bộ hệ thống và xả cạn đường ống.

4. Lắp đặt sai vị trí: Lắp van xả khí ở đoạn ống nằm ngang hoặc điểm thấp khiến van không thể gom khí và phát huy tác dụng.

5. Chọn van xả khí giá rẻ kém chất lượng: Phao bên trong làm bằng nhựa mỏng dễ bị thủng hoặc đệm cao su kém chất lượng bị lão hóa nhanh, gây rò rỉ nước ra ngoài môi trường.

Hướng Dẫn Kỹ Thuật

Cách chọn DN25 air release valve đúng cho hệ thống

Để sở hữu một thiết bị vận hành chuẩn xác, hãy áp dụng quy trình kiểm tra 7 bước sau:

• Bước 1: Xác định môi trường lưu chất (Nước sạch, nước thải, nước nóng hay hóa chất).

• Bước 2: Xác định chính xác kích thước đường ống và điểm chờ lắp van.

• Bước 3: Xác nhận chuẩn thiết kế là D25 (cho ống nhựa) hay DN25 (chuẩn ren 1 inch / Phi 34mm).

• Bước 4: Lựa chọn kiểu kết nối phù hợp: Nối ren hay nối mặt bích.

• Bước 5: Lựa chọn vật liệu thân van (Đồng, gang hay inox) dựa trên môi trường vận hành.

• Bước 6: Kiểm tra áp suất vận hành tối đa của hệ thống để chọn cấp PN tương ứng (PN10, PN16, PN25).

• Bước 7: Tra cứu catalogue kỹ thuật từ các thương hiệu uy tín và yêu cầu cấp chứng chỉ CO/CQ trước khi đặt hàng.

Lưu ý khi lắp đặt và bảo trì DN25 air release valve

Khi lắp đặt:

• Bắt buộc phải lắp DN25 air release valve theo phương thẳng đứng (đỉnh van hướng lên trên) để cụm phao bên trong vận hành đúng nguyên lý trọng lực.

• Bố trí một van khóa (van bi hoặc van cổng) ngay phía dưới chân van xả khí để phục vụ công tác tháo lắp bảo trì sau này.

• Vệ sinh, xả rửa sạch cặn hàn, mạt kim loại bên trong đường ống trước khi gắn van.

Khi bảo trì:

• Định kỳ 3–6 tháng kiểm tra lỗ xả khí xem có hiện tượng rò rỉ nước ngầm hay không.

• Nếu thấy van xả nước ra ngoài, tiến hành đóng van khóa phía dưới, tháo nắp van xả khí để vệ sinh cặn bẩn bám trên đệm cao su và cụm phao.

Câu Hỏi Thường Gặp (FAQ)

1. DN25 air release valve là gì?

Là thiết bị lắp trên đường ống dùng để tự động giải phóng lượng không khí tích tụ ra ngoài, giúp duy trì lưu lượng và bảo vệ hệ thống khỏi hiện tượng búa nước.

2. DN25 air release valve có phải DN25 không?

Không hoàn toàn giống nhau. D25 thường là cách gọi thực tế cho đường ống nhựa phi 25mm, trong khi DN25 là ký hiệu đường kính danh nghĩa chuẩn 1 inch (Phi 34mm). Bạn cần kiểm tra bản vẽ và catalogue trước khi mua.

3. Van xả khí D25 có chịu được nước nóng không?

Có, tùy thuộc vào vật liệu. Các dòng van xả khí D25 bằng đồng hoặc inox trang bị gioăng chịu nhiệt EPDM có thể vận hành ổn định ở nhiệt độ lên tới 120°C trong hệ thống HVAC.

4. Tại sao van xả khí D25 lại bị rò rỉ nước ở cổng xả?

Nguyên nhân chủ yếu do cặn bẩn, mạt sắt trong đường ống đi vào buồng van và kẹt vào đệm cao su làm kín, hoặc do lực áp suất hệ thống thấp hơn áp suất đóng tối thiểu của van.

Kết Luận

Đầu tư đúng dòng van xả khí D25 là giải pháp tối ưu giúp hệ thống đường ống của bạn vận hành êm ái, bền bỉ và loại bỏ triệt để rủi ro búa nước. Việc lựa chọn thiết bị không nên chỉ dựa vào tên gọi "D25" ngắn gọn, mà đòi hỏi sự cẩn trọng đối chiếu kích thước kết nối DN25, cấp áp suất PN, kiểu kết nối và mác vật liệu phù hợp.
