Van Sục Rửa Tự Động: Nguyên Lý, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trực tiếp chứng kiến một hệ thống xử lý nước bị sụt giảm lưu lượng trầm trọng hay chất lượng nước đầu ra bị đục do vật liệu lọc bị tắc nghẽn, bạn mới thấy tầm quan trọng của việc vệ sinh định kỳ. Trong các hệ thống lọc nước hiện đại, Automatic Backwash Valve đóng vai trò là bộ nổi điều khiển toàn bộ chu trình rửa ngược và làm sạch. Việc hiểu rõ cơ chế vận hành và tiêu chí lựa chọn thiết bị này sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí và tối ưu hóa hiệu suất lọc.

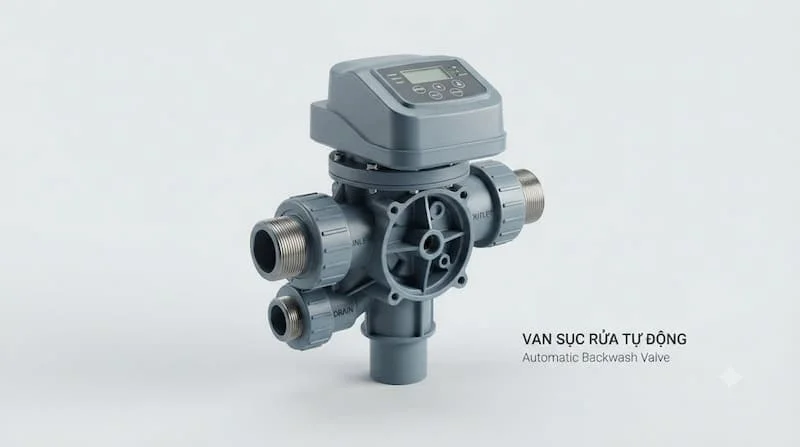

Van sục rửa tự động là gì?

Automatic Backwash Valve là thiết bị dùng để tự động điều khiển dòng nước trong hệ thống lọc hoặc xử lý nước, đặc biệt trong các chu trình vệ sinh và rửa ngược vật liệu lọc.

Thiết bị có khả năng chuyển đổi giữa các trạng thái dòng chảy dựa trên chương trình lập trình sẵn hoặc tín hiệu từ bộ điều khiển. Mục đích cốt lõi của van là cắt giảm tối đa thao tác thủ công của con người, đồng thời giúp chu trình vận hành của hệ thống lọc diễn ra chuẩn xác và ổn định hơn.

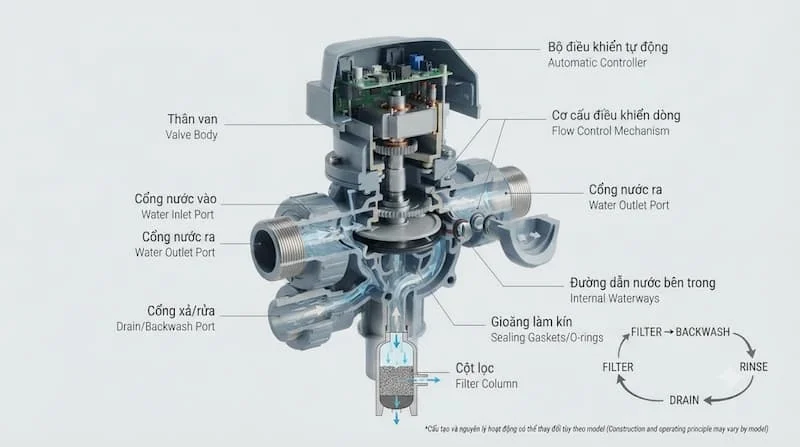

Cần làm rõ rằng: Automatic Backwash Valve không đơn thuần là một chiếc van đóng/mở thông thường. Tùy thuộc vào thiết kế kỹ thuật, một cụm van hoàn chỉnh thường bao gồm cấu trúc tích hợp:

• Thân van: Dẫn hướng và phân phối dòng nước.

• Cơ cấu chuyển mạch / Bộ truyền động: Thay đổi hướng và trạng thái dòng chảy.

• Bộ điều khiển: Cài đặt chu kỳ và thời gian sục rửa tự động.

• Các cổng kết nối: Kết nối trực tiếp với cột lọc, đường nước cấp, đường nước sạch và đường xả.

Nguyên lý hoạt động của Automatic Backwash Valve

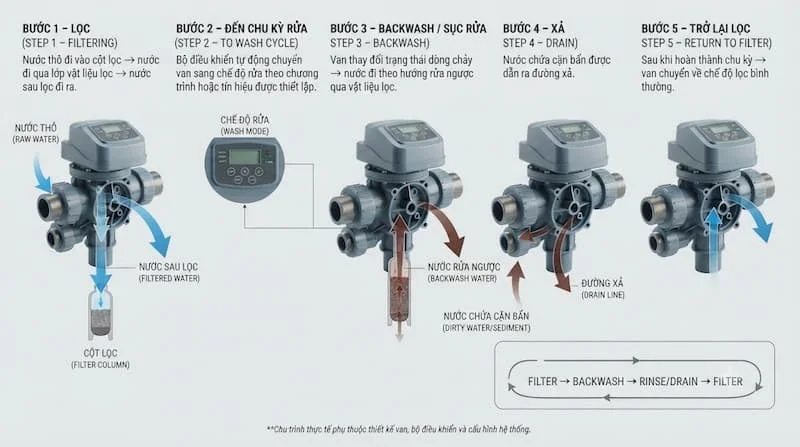

Nguyên lý vận hành của Automatic Backwash Valve dựa trên chu trình khép kín với các bước chuyển đổi dòng chảy tự động:

1. Chế độ lọc (Filtering): Nước cấp đi vào từ cổng cắm, đi qua lớp vật liệu lọc từ trên xuống (hoặc theo thiết kế) để giữ lại cặn bẩn, sau đó nước sạch đi ra hệ thống sử dụng.

2. Đến thời điểm sục rửa/rửa ngược (Trigger): Bộ điều khiển điện tử hoặc đồng hồ thời gian phát tín hiệu kích hoạt chu trình vệ sinh.

3. Van thay đổi trạng thái (Positioning): Cơ cấu bên trong van (piston, đĩa quay hoặc bộ truyền động) dịch chuyển sang vị trí tương ứng để thay đổi hướng dòng nước.

4. Quá trình rửa ngược (Backwash): Dòng nước đảo ngược chiều, đi từ dưới lên trên qua lớp vật liệu lọc với lưu lượng thích hợp, làm xới tung lớp vật liệu và cuốn theo toàn bộ cặn bẩn, cặn hữu cơ tích tụ.

5. Rửa xuôi / Xả (Fast Rinse & Drain): Nước bẩn chứa cặn được đưa hoàn toàn ra đường xả. Sau đó van thực hiện rửa xuôi ngắn để ổn định lại lớp vật liệu lọc.

6. Trở về chế độ lọc (Service): Sau khi hoàn thành thời gian cài đặt, van tự động điều khiển các cơ cấu chuyển trở lại vị trí lọc ban đầu.

Tại sao chu trình rửa ngược lại quan trọng? Trong quá trình vận hành, lớp vật liệu lọc giữ lại bùn đất, kim loại nặng và cặn lơ lửng, làm gia tăng trở lực dòng chảy và gây sụt áp trên hệ thống. Chu trình rửa ngược giúp loại bỏ lượng cặn tích tụ này, xới xốp lại bối cảnh vật liệu, khôi phục lại khả năng trao đổi/chặn giữ cặn bẩn và kéo dài tuổi thọ cho toàn bộ vật liệu lọc.

Các loại Automatic Backwash Valve phổ biến

Trên thị trường hiện nay, Automatic Backwash Valve được phân loại theo nhiều tiêu chí nhằm đáp ứng từng quy mô và đặc thù xử lý nước:

1. Theo cơ cấu điều khiển

• Automatic Backwash Valve bằng bộ truyền động (Actuator Valve): Sử dụng actuator điện hoặc khí nén để xoay/đẩy cơ cấu phân phối dòng.

• Van tích hợp bộ điều khiển điện tử (Autotrol/Runxin style): Tích hợp màn hình LCD/LED, vi xử lý điều khiển cơ cấu đĩa đệm ceramic hoặc piston.

• Van điều khiển theo thời gian / lưu lượng: Lập trình rửa ngược dựa trên số ngày cố định (Time-based) hoặc dựa trên thể tích nước đã lọc thực tế (Meter-based/Flow-based).

2. Theo cấu hình hệ thống

• Van cho cột lọc đơn: Thường tích hợp đầy đủ 3 hoặc 5 cửa (3-way/5-way valve) cho một cột lọc độc lập.

• Van cho hệ thống nhiều cột: Sử dụng cụm van điều khiển kết nối song song hoặc nối tiếp, có khả năng tín hiệu phản hồi để rửa luân phiên từng cột.

• Van tự động cột lọc gia đình: Thiết kế nhỏ gọn, lưu lượng thấp, ưu tiên tính thẩm mỹ và dễ cài đặt.

• Van sục rửa công nghiệp: Kích thước lớn, chịu áp cao, khả năng giao tiếp với hệ thống PLC trung tâm.

3. Theo kích thước kết nối

Các chuẩn kết nối phổ biến bao gồm DN20, DN25, DN32, DN40, DN50, DN65... Dù vậy, khi thiết kế không nên chọn van chỉ dựa vào ký hiệu DN mà phải tra cứu chính xác catalogue của từng model cụ thể.

Thông số kỹ thuật cần quan tâm khi chọn Automatic Backwash Valve

Chọn đúng Automatic Backwash Valve yêu cầu tính toán toàn diện các chỉ số kỹ thuật thay vì chỉ nhìn vào kích thước đường ống:

• Kích thước kết nối (DN/NPS): Xác định đường kính cổng vào/ra, cổng xả và cổng kết nối với cổ cột lọc. Cần làm rõ kết nối dạng ren (NPT/BSP) hay mặt bích.

• Lưu lượng thiết kế (Flow Rate):

  • Lưu lượng lọc (Service Flow): Đảm bảo đủ nước đầu ra cho hệ thống sử dụng.

  • Lưu lượng rửa ngược (Backwash Flow): Lưu lượng rửa ngược thường lớn hơn lưu lượng lọc để đảm bảo đủ lực nâng xới lớp vật liệu.

• Áp suất làm việc (Working Pressure):

  • Áp suất tối thiểu: Cần thiết để piston hoặc cơ cấu đĩa quay thực hiện thao tác chuyển mạch.

  • Áp suất tối đa cho phép: Đảm bảo an toàn cho thân van và gioăng làm kín.

• Nguồn điện & Năng lượng: Kiểm tra điện áp hoạt động (220V/50Hz, 24V DC...), công suất tiêu thụ và điều kiện bảo vệ chống nước (chuẩn IP).

• Chế độ và thuật toán điều khiển: Hỗ trợ cài đặt theo thời gian (Timer), theo lưu lượng (Meter), hay nhận tín hiệu ngõ vào (External Signal) từ PLC/Cảm biến chênh áp.

• Vật liệu chế tạo: Thân van làm bằng nhựa ABS, PPO cường lực hoặc hợp kim, gioăng cao su EPDM/Silicone, đĩa quay ceramic chịu ăn mòn và ma sát.

Automatic Backwash Valve khác gì van sục rửa thủ công?

Vì sao không phải mọi hệ thống đều dùng van tự động? Mặc dù tính tiện lợi vượt trội, Automatic Backwash Valve cần nguồn điện ổn định và có chi phí đầu tư ban đầu cao hơn. Đối với các hệ thống lọc sơ cấp dung tích nhỏ, ít cặn bẩn và tần suất rửa ngược chỉ vài tháng một lần, việc sử dụng van thủ công lại là phương án tối ưu chi phí và tránh rủi ro hỏng hóc điện tử.

Vì sao chọn sai van có thể khiến hệ thống sục rửa không hiệu quả?

Nhiều kỹ sư gặp sự cố hệ thống lọc vận hành kém dù vật liệu lọc rất tốt. Nguyên nhân thường xuất phát từ việc chọn sai Automatic Backwash Valve:

• Chọn van quá nhỏ so với cột lọc: Hạn chế lưu lượng xả rửa ngược, làm nước không đủ lực nâng xới vật liệu, dẫn đến cặn bẩn vẫn kẹt lại bên trong.

• Áp suất không đạt chuẩn: Áp suất hệ thống quá thấp làm cơ cấu van không thể chuyển nấc, hoặc áp suất quá cao gây rò rỉ, rách gioăng nội bộ.

• Tính toán sai lưu lượng rửa thực tế: Lấy lưu lượng lọc làm chuẩn để chọn van sẽ dẫn đến thiếu hụt lưu lượng ở chu trình rửa.

• Chu kỳ cài đặt bất hợp lý: Rửa quá ít khiến vật liệu bị đóng kết (cake layer), rửa quá nhiều gây lãng phí nước và mòn vật liệu lọc.

• Sai lệch vật liệu thân van: Sử dụng van nhựa thông thường cho môi trường hóa chất hoặc nước biển sẽ khiến thân van mau hỏng, nứt vỡ.

Lời khuyên chuyên gia: Tuyệt đối không chọn van chỉ dựa vào đường kính danh nghĩa DN. Hãy tính toán đồng thời lưu lượng lọc, lưu lượng rửa ngược, áp suất thực tế và đường kính cột lọc để chọn model tương thích.

Automatic Backwash Valve được sử dụng ở đâu?

Automatic Backwash Valve là thành phần cốt lõi trong vô số hệ thống xử lý nước sinh hoạt và công nghiệp:

• Hệ thống lọc nước đầu nguồn gia đình: Điều khiển tự động cột lọc thô, cột lọc than hoạt tính và cột làm mềm nước (Softener).

• Trạm xử lý nước cấp & Nước thải công nghiệp: Tự động hóa các cụm lọc đa tầng, lọc cát thạch anh, lọc mangan nhằm đảm bảo vận hành liên tục 24/7.

• Hệ thống tiền xử lý RO (Reverse Osmosis): Bảo vệ màng RO bằng cách liên tục làm sạch cặn thô ở các cột lọc phía trước.

• Dây chuyền sản xuất thực phẩm, dược phẩm: Nơi yêu cầu nghiêm ngặt về chu trình vệ sinh cố định và hạn chế tối đa sự can thiệp thủ công.

Trong một hệ thống hoàn chỉnh, Automatic Backwash Valve đứng ở vị trí giao thoa giữa đường nước cấp, cột lọc, đường nước sạch đầu ra và đường xả thải. Vai trò của van là điều phối chính xác hướng đi của dòng nước tại đúng thời điểm hệ thống yêu cầu.

Những sai lầm thường gặp khi lắp đặt và sử dụng

1. Chọn van chỉ theo kích thước ống cắm: Kích thước ống ren kết nối không đại diện cho lưu lượng đi qua van.

2. Lắp ngược hướng dòng chảy (Inlet/Outlet): Lắp sai các cổng đường nước vào/ra làm van không thể lọc hoặc xả cặn.

3. Không kiểm tra kích thước đường xả thải: Lắp đường xả quá nhỏ, gấp khúc hoặc đi quá xa làm tăng áp lưng (backpressure), giảm hiệu quả rửa ngược.

4. Cài đặt chu kỳ sục rửa theo cảm tính: Không đo đạc chất lượng nước đầu vào để thiết lập thời gian rửa phù hợp.

5. Bỏ qua chất lượng nước cấp cho cơ cấu van: Nước chứa quá nhiều cát thô hoặc hóa chất ăn mòn mà không có lọc phụ có thể làm kẹt đĩa xoay ceramic hay xước piston.

6. Không bảo trì định kỳ: Bỏ qua việc kiểm tra gioăng làm kín, vệ sinh bộ lọc tín hiệu điện và kiểm tra các điểm rò rỉ điện.

Checklist chọn Automatic Backwash Valve đúng nhu cầu

Trước khi quyết định mua thiết bị, hãy kiểm tra lần lượt các tiêu chuẩn sau:

• Mục đích sử dụng: Dùng cho cột lọc cát/than (van 3 cửa) hay cột làm mềm hoàn nguyên (van 5 cửa)?

• Kích thước đường ống: Chuẩn kết nối là ren hay mặt bích? Đường kính bao nhiêu?

• Lưu lượng lọc yêu cầu (m3/h): Van có đáp ứng đủ lưu lượng đỉnh của hệ thống?

• Lưu lượng rửa ngược yêu cầu (m3/h): Bơm cấp nước và van có cung cấp đủ lưu lượng này?

• Áp suất làm việc: Áp suất thực tế của hệ thống có nằm trong dải làm việc của van (thường từ 0.15 đến 0.6 MPa)?

• Môi chất vận hành: Nước sạch, nước bẩn hay nước có chứa hóa chất ăn mòn?

• Vật liệu chế tạo: Thân van và gioăng có chịu được môi trường thực tế?

• Nguồn điện điều khiển: Điện áp 220V, 24V hay 12V?

• Kiểu điều khiển: Lập trình theo thời gian (Timer) hay theo lưu lượng (Meter)?

• Đường xả thải: Kích thước cổng xả có đủ lớn để thoát nước rửa ngược mà không bị nghẽn?

• Tài liệu kỹ thuật: Nhà sản xuất có cung cấp đầy đủ thông số và hướng dẫn lắp đặt không?

Bạn đang phân vân chưa biết chọn model van nào phù hợp? Hãy cung cấp kích thước cột lọc, lưu lượng, áp suất và chất lượng nước đầu vào cho đội ngũ kỹ thuật của chúng tôi để nhận tư vấn cấu hình chính xác nhất.

Câu hỏi thường gặp về Automatic Backwash Valve (FAQ)

1. Van sục rửa tự động là gì?

Van sục rửa tự động là thiết bị tự động điều khiển và chuyển đổi hướng dòng chảy trong hệ thống lọc nước, giúp thực hiện các chu trình lọc, rửa ngược và xả cặn mà không cần thao tác thủ công.

2. Van sục rửa tự động hoạt động như thế nào?

Van vận hành theo chu trình lập trình sẵn: Nước đi qua chế độ lọc -> Đến thời điểm cài đặt, bộ điều khiển kích hoạt cơ cấu chuyển trạng thái -> Nước đảo chiều để rửa ngược cặn bẩn -> Đưa cặn ra đường xả -> Van tự chuyển về chế độ lọc ban đầu.

3. Van sục rửa tự động có cần điện không?

Đa số các dòng van sục rửa tự động hiện nay đều cần nguồn điện (220V hoặc 24V/12V qua adapter) để vận hành bộ điều khiển và motor chuyển mạch. Tuy nhiên, một số dòng van thủy lực đặc thù có thể vận hành dựa trên áp lực dòng nước.

4. Có thể dùng van sục rửa tự động cho mọi cột lọc không?

Không. Bạn cần chọn van dựa trên đường kính cột lọc, loại vật liệu lọc, lưu lượng nước, áp suất làm việc và kiểu kết nối tương thích với từng cột lọc cụ thể.

5. Làm sao chọn van sục rửa tự động phù hợp?

Bạn có thể áp dụng công thức lựa chọn: Loại cột lọc + Lưu lượng lọc/rửa + Áp suất hệ thống + Kích thước kết nối + Chế độ điều khiển (Thời gian/Lưu lượng).

Kết Luận

Van sục rửa tự động là giải pháp tối ưu giúp tự động hóa quá trình vệ sinh, bảo vệ vật liệu lọc và duy trì chất lượng nước ổn định cho toàn hệ thống. Tuy nhiên, hiệu quả vận hành của thiết bị không chỉ phụ thuộc vào bản thân chiếc van mà còn phụ thuộc vào sự tương thích với toàn bộ cấu hình hệ thống.

Khi lựa chọn, tuyệt đối không chọn van chỉ dựa vào kích thước đường ống danh nghĩa. Hãy đánh giá kỹ lưỡng các thông số về lưu lượng lọc, lưu lượng rửa ngược, áp suất làm việc, vật liệu chế tạo và chu trình điều khiển.
