High Pressure Check Valve Là Gì? Nguyên Lý, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong các hệ thống thủy lực công suất lớn, trạm thử áp suất hay dây chuyền vận chuyển dòng lưu chất cao áp, sự cố sụt áp đột ngột hoặc dòng chảy ngược (backflow) có thể phá hủy hoàn toàn máy bơm, cảm biến và cấu trúc đường ống đắt giá. Để ngăn chặn rủi ro này, high pressure check valve (van một chiều áp suất cao) được xem là lớp bảo vệ cốt lõi không thể thiếu. Việc hiểu rõ cơ chế vận hành, các tiêu chí kỹ thuật và cách lựa chọn van một chiều áp suất cao sẽ giúp hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí bảo trì.

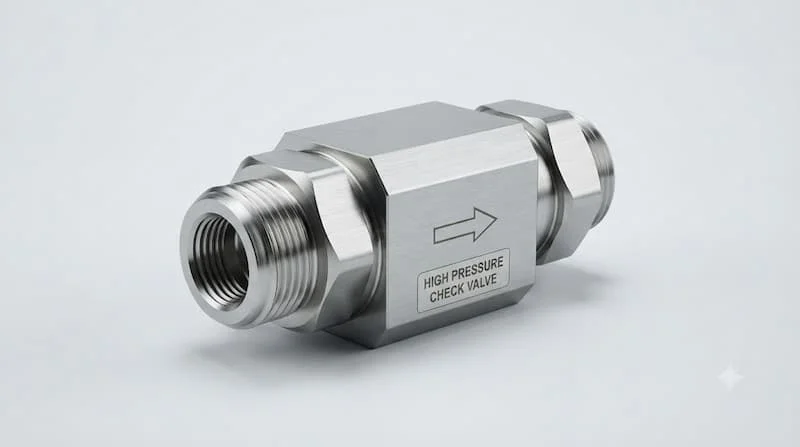

High Pressure Check Valve là gì?

Van một chiều áp suất cao là loại van một chiều chuyên dụng được thiết kế để cho phép môi chất (chất lỏng hoặc chất khí) di chuyển theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược trong các hệ thống có áp suất làm việc cao.

Ở điều kiện vận hành tiêu chuẩn, dòng van này không cần đến tay gạt hay bộ truyền động cơ khí bên ngoài để đóng mở. Sự chuyển động của phần tử đóng mở (closing element) hoàn toàn dựa trên sự chênh lệch áp suất (differential pressure) theo chiều thuận của dòng môi chất. Khi lưu lượng giảm dần hoặc có xu hướng đảo chiều, phần tử này sẽ tự động ép chặt vào seat (đệm làm kín) để ngăn chặn hoàn toàn dòng ngược.

Cần lưu ý rằng: van một chiều áp suất cao không đại diện cho một kiểu cấu tạo cố định duy nhất. Tùy thuộc vào dải áp suất, lưu lượng và môi trường sử dụng, thiết bị có thể áp dụng dạng piston, poppet có lò xo (spring-loaded), bi (ball check) hoặc đĩa lật (swing disc).

Nguyên lý hoạt động của van một chiều áp suất cao

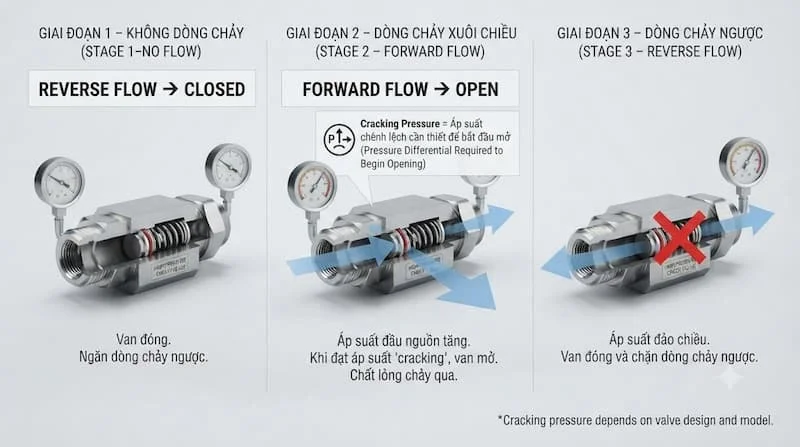

Nguyên lý vận hành của van một chiều áp suất cao diễn ra tự động thông qua 3 trạng thái cơ bản của dòng chảy:

1. Trạng thái không có dòng chảy: Phần tử đóng (poppet, ball, đĩa) nằm áp sát vào seat nhờ trọng lực hoặc lực ép của lò xo. Van ở trạng thái đóng hoàn toàn, ngăn môi chất rò rỉ.

2. Trạng thái dòng chảy thuận: Khi áp suất phía upstream (đầu vào) tăng lên và tạo ra lực chênh áp đủ lớn để thắng cracking pressure (áp suất mở) cùng lực giữ của lò xo, phần tử đóng sẽ nâng khỏi seat. Môi chất lưu thông tự do qua van.

3. Trạng thái dòng chảy ngược: Khi áp suất phía downstream (đầu ra) tăng cao hơn phía đầu vào hoặc dòng chảy dừng đột ngột, lực đẩy ngược kết hợp với lực co của lò xo sẽ ép nhanh phần tử đóng trở lại seat. Dòng chảy ngược bị chặn đứng ngay lập tức.

Tại sao cơ chế này quan trọng?

Khác với van điều khiển (control valve) dùng để điều tiết lưu lượng, van một chiều áp suất cao đóng vai trò là van bảo vệ phản ứng nhanh. Thiết bị giúp triệt tiêu hiện tượng búa nước (water hammer), bảo vệ máy bơm áp lực cao và ngăn ngừa sự nhiễu loạn áp suất trong toàn bộ mạch điều khiển.

Các loại van một chiều áp suất cao phổ biến

Dưới đây là các dạng cấu tạo phổ biến của van một chiều áp suất cao được ứng dụng rộng rãi trong kỹ thuật công nghiệp:

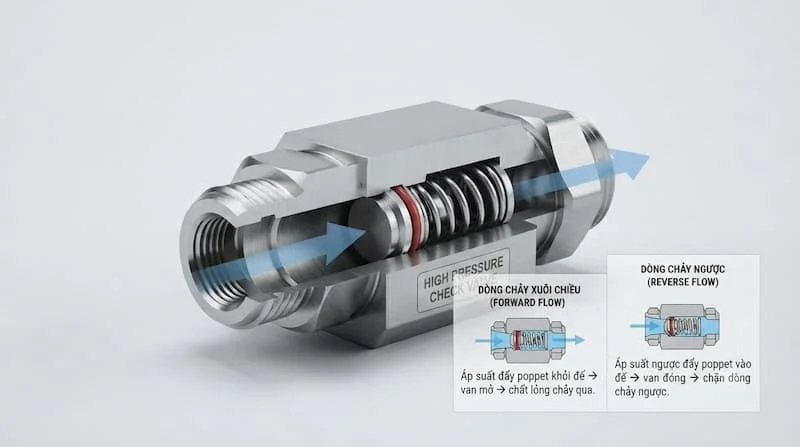

1. Piston / Poppet Check Valve

Cấu tạo sử dụng piston hoặc poppet dạng nón làm phần tử đóng mở. Thiết kế này gọn nhẹ, khả năng đáp ứng dòng chảy nhanh và cực kỳ phù hợp cho các mạch thủy lực áp suất cao hoặc dòng khí lưu thông tốc độ lớn.

2. Spring Loaded Check Valve

Sử dụng lò xo cơ khí để hỗ trợ quá trình đóng van. Lực lò xo giúp van đóng ngay lập tức khi dòng chảy vừa chùng xuống, hạn chế tối đa độ trễ. Loại van này có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương thẳng đứng.

3. Ball Check Valve

Sử dụng một viên bi (kim loại hoặc gốm/tổng hợp) làm phần tử chặn. Cấu tạo đơn giản, độ bền cao và ít bị kẹt do cặn bẩn nhỏ. Thường xuất hiện trong các bơm định lượng, hệ thống bơm rửa áp lực cao và mạch hóa chất.

4. Swing Check Valve

Sử dụng đĩa lật bản lề. Phù hợp cho các đường ống đường kính lớn hơn, giúp giảm thiểu tổn thất áp suất (pressure drop). Tuy nhiên, đối với dải áp suất cực cao, dòng swing check valve yêu cầu thiết kế thân van và bản lề rất dày dặn.

5. Dual Plate Check Valve

Sử dụng hai đĩa bán nguyệt khép mở dạng cánh bướm tích hợp lò xo. Kết cấu ngắn, trọng lượng nhẹ, phản ứng đóng nhanh và giảm búa nước hiệu quả trong các hệ thống đường ống kích thước trung bình đến lớn.

Lưu ý: Mỗi dòng van có hạn mức chịu áp (pressure rating) riêng biệt. Người thiết kế cần đối chiếu chính xác datasheet của từng model thay vì mặc định mọi loại van cùng tên đều chịu được áp suất như nhau.

Thông số kỹ thuật của van một chiều áp suất cao

Để lựa chọn được model van một chiều áp suất cao vận hành an toàn và chính xác, kỹ sư cần đánh giá kỹ các chỉ số kỹ thuật sau:

• Pressure Rating (Định mức áp suất):

  • Working Pressure: Áp suất làm việc định mức của hệ thống.

  • Maximum Allowable Pressure / Test Pressure: Áp suất thử nghiệm tối đa cho phép.

  • Pressure-Temperature Rating: Dải áp suất tương ứng với từng mức nhiệt độ làm việc. (Một chiếc van chịu được 10,000 psi ở nhiệt độ phòng có thể bị giảm định mức áp suất khi nhiệt độ lên tới 200 độ C).

• Cracking Pressure (Áp suất mở van): Mức chênh áp tối thiểu cần thiết ở đầu vào để thắng lực lò xo và nâng phần tử đóng ra khỏi seat.

• Flow Rate & Pressure Drop: Xác định lưu lượng tối đa, hệ số xả Cv, đường kính lỗ thông (orifice size) và độ sụt áp qua van để tránh làm nghẽn dòng chảy.

• Material (Vật liệu chế tạo): Thân van và các chi tiết bên trong (trim) thường làm từ inox (316/316L), thép carbon, hợp kim Super Duplex hoặc Inconel. Seat có thể là metal seat (kim loại) hoặc soft seal (elastomer/O-ring).

• Connection Types (Kiểu kết nối): Ren NPT, BSP, kết nối ống (tube fitting), kết nối hình nón và ren (cone & thread cho áp cực cao), hàn socket weld, butt weld hoặc mặt bích (flanged).

van một chiều áp suất cao khác Check Valve thông thường như thế nào?

Không thể biến một van một chiều thông thường thành van một chiều áp suất cao chỉ bằng cách tăng độ dày thân van. Khi áp suất tăng lên hàng nghìn psi, lực xé tác động lên seat, O-ring, các bước ren và thành van là cực kỳ lớn, đòi hỏi quy trình tính toán cơ học và thử nghiệm rò rỉ khắt khe hơn rất nhiều.

Vì sao Cracking Pressure quan trọng?

Trong các hệ thống điều khiển tự động và thủy lực chính xác, cracking pressure (áp suất mở van) đóng vai trò quyết định đến logic vận hành:

• Nếu chọn Cracking Pressure quá cao: Hệ thống bắt buộc phải tích lũy một mức chênh áp lớn mới có thể mở van. Điều này làm gia tăng tổn thất áp suất không cần thiết, tiêu tốn năng lượng của máy bơm và làm giảm hiệu suất tổng thể.

• Nếu chọn Cracking Pressure quá thấp: Van có thể bị mở rò rỉ do các dao động áp suất nhỏ hoặc do trọng lượng cột chất lỏng trong ống, dẫn đến dòng chảy tự do khi hệ thống chưa sẵn sàng.

Do đó, kỹ sư cần tính toán cracking pressure dựa trên: áp suất vận hành mạch, lưu lượng thiết kế, vị trí lắp đặt (đứng hay ngang) và yêu cầu bảo vệ của thiết bị phía trước.

Sealing O-ring và Metal Seat – Nên chọn loại nào?

Khả năng làm kín của van một chiều áp suất cao phụ thuộc phần lớn vào cấu trúc bề mặt tiếp xúc giữa phần tử đóng và seat:

Hiện nay, nhiều thiết kế van một chiều áp suất cao hiện đại áp dụng cấu trúc làm kín kép (Dual Sealing): kết hợp một O-ring đàn hồi để làm kín ở áp suất thấp và bề mặt nón kim loại (metal cone) để chịu lực chính ở áp suất cao.

van một chiều áp suất cao được sử dụng ở đâu?

Nhờ khả năng chịu tải vượt trội, van một chiều áp suất cao là thành phần quan trọng trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống thủy lực áp suất cao (Hydraulic Systems): Sử dụng trong các trạm nguồn thủy lực (HPU), máy ép thủy lực, thiết bị xây dựng nặng để giữ áp suất mạch và bảo vệ bơm piston.

• Trạm thử nghiệm & Kiểm định (Test Benches): Dùng trên các bảng điều khiển thử áp lực ống, thử van, hiệu chuẩn thiết bị nơi áp suất có thể lên tới 10,000 - 60,000 psi.

• Ngành Dầu khí (Oil & Gas): Lắp đặt trên cụm cây thông (Wellhead control panel), đường ống khai thác, hệ thống bơm trám xi măng (cementing), nứt vỡ thủy lực (fracturing) và bơm axit hóa (acidizing).

• Công nghiệp Hóa chất & Petrochemical: Kiểm soát dòng ngược của các dòng lưu chất chịu áp cực cao và có tính ăn mòn lớn.

• Công nghệ cắt / Rửa bằng tia nước (Water Jetting): Dùng trong các đầu bơm cao áp của máy cắt Water Jet và máy phun rửa công nghiệp.

Những sai lầm thường gặp khi chọn High Pressure Check Valve

Tránh được các sai lầm phổ biến dưới đây sẽ giúp bạn tiết kiệm hàng ngàn USD chi phí sửa chữa sự cố:

1. Chỉ quan tâm đến chỉ số Pressure Rating: Mua van 10,000 psi nhưng không kiểm tra biểu đồ nhiệt độ - áp suất, dẫn đến hỏng van khi nhiệt độ lưu chất tăng cao.

2. Bỏ qua thông số Cracking Pressure: Chọn nhầm van có lực lò xo quá cứng khiến hệ thống bị sụt áp nghiêm trọng.

3. Chọn sai vật liệu Seal / O-ring: Sử dụng seal NBR cho môi trường hóa chất hoặc nhiệt độ trên 120 độ C khiến O-ring bị mủn và gây rò rỉ.

4. Không tính toán áp suất hao hụt (Pressure Drop): Thiết kế đường thông (orifice) quá nhỏ so với lưu lượng làm cản trở dòng chảy.

5. Nhầm lẫn giữa các tiêu chuẩn kết nối: Xem ren NPT, BSPP, hay Cone & Thread là giống nhau dẫn đến không thể lắp đặt hoặc gây cháy ren ở áp suất cao.

Checklist chọn High Pressure Check Valve đúng nhu cầu

Trước khi gửi yêu cầu báo giá hoặc đặt mua thiết bị, hãy kiểm tra lần lượt các tiêu chí kỹ thuật sau:

• Xác định áp suất: Áp suất làm việc thực tế (Working Pressure) và Áp suất đỉnh (Peak Pressure) là bao nhiêu?

• Xác định nhiệt độ: Nhiệt độ làm việc tối thiểu và tối đa của môi chất?

• Xác định môi chất: Môi chất lưu thông là gì? (Dầu thủy lực, nước sạch, khí N2, hay hóa chất?)

• Đánh giá lưu lượng: Lưu lượng dòng chảy (Flow rate) và mức sụt áp cho phép (Max pressure drop)?

• Xác định lực mở: Mức áp suất mở van (Cracking pressure) mong muốn?

• Đánh giá độ kín: Cần zero-leakage (soft seal) hay chịu nhiệt mài mòn (metal seat)?

• Xác định vật liệu: Vật liệu thân van (Body material) và chi tiết bên trong (Trim)?

• Chọn kiểu kết nối: NPT, BSP, Tube Fitting, Cone & Thread, Socket Weld, hay Flange?

• Xác định hướng lắp đặt: Nằm ngang hay thẳng đứng (dòng chảy đi lên/đi xuống)?

• Kiểm tra chứng chỉ: Chứng chỉ CO/CQ, Báo cáo thử áp (Test report)...?

Cách lắp đặt và sử dụng High Pressure Check Valve an toàn

Làm việc với áp suất cao luôn tiềm ẩn nguy hiểm. Hãy tuân thủ các quy tắc an toàn sau khi lắp đặt high pressure check valve:

1. Đối chiếu Datasheet & Nhãn van: Xác nhận model, áp suất chịu đựng và mã vật liệu trùng khớp với bản vẽ thiết kế.

2. Xác định đúng hướng dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy (flow arrow) được dập nổi trên thân van trước khi đấu nối.

3. Làm sạch đường ống: Xả sạch cặn hàn, mạt kim loại hoặc rác cơ khí trong ống trước khi lắp van để tránh làm xước seat.

4. Siết lực đúng tiêu chuẩn: Sử dụng cờ-lê lực và siết đúng momen quy định của nhà sản xuất, đặc biệt với các kết nối Cone & Thread và mặt bích.

5. Không vận hành vượt quá giới hạn: Tuyệt đối không thử áp hoặc vận hành van vượt quá thông số ghi trên nhãn.

6. Thử nghiệm & Giám sát sau lắp đặt: Tiến hành thử áp bằng khí/nước ở mức tăng dần. Kiểm tra rò rỉ tại các mối nối, theo dõi độ sụt áp và lắng nghe tiếng va đập (chattering) nếu có.

Câu hỏi thường gặp về High Pressure Check Valve (FAQ)

1. High pressure check valve là gì?

Là loại van một chiều chịu được áp suất cao, tự động cho môi chất đi qua theo một hướng và ngăn chặn dòng chảy ngược lại để bảo vệ thiết bị trong hệ thống.

2. High pressure check valve chịu được áp suất tối đa bao nhiêu?

Tùy thuộc vào thiết kế và vật liệu. Các van thông dụng chịu từ 3,000 psi đến 10,000 psi. Các dòng cao cấp dùng công nghệ Cone & Thread có thể chịu được áp suất từ 20,000 psi, 60,000 psi đến hơn 100,000 psi.

3. Có thể lắp High Pressure Check Valve theo chiều thẳng đứng được không?

Có thể, đặc biệt là các dòng Spring Loaded Check Valve (có lò xo hỗ trợ). Tuy nhiên, cần đảm bảo hướng dòng chảy thuận đi từ dưới lên trên để van hoạt động ổn định nhất.

4. Cracking pressure của van có thể điều chỉnh được không?

Đa phần các van một chiều áp suất cao có cracking pressure cố định theo thiết kế lò xo của nhà sản xuất (ví dụ: 0.3 bar, 1 bar, 3 bar, 5 bar). Một số dòng chuyên dụng cho phép thay đổi lò xo để điều chỉnh thông số này.

5. Làm sao để chọn đúng High pressure check valve cho hệ thống thủy lực?

Bạn cần cung cấp chính xác 5 thông số cốt lõi: Áp suất làm việc tối đa, Lưu lượng đỉnh, Nhiệt độ môi chất, Kiểu kết nối ống và Áp suất mở van (cracking pressure) yêu cầu.

Kết Luận

High pressure check valve là một thiết bị bảo vệ nhỏ nhưng đóng vai trò sống còn trong sự an toàn của toàn bộ hệ thống áp suất cao. Lựa chọn đúng loại van không chỉ giúp ngăn ngừa sự cố hỏng hóc máy bơm, búa nước hay rò rỉ hóa chất mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp.

Một chiếc van phù hợp phải là sự kết hợp hoàn hảo giữa dải áp suất, nhiệt độ, khả năng tương thích môi chất, kiểu kết nối và cracking pressure chuẩn xác.
