Cút Ren Ngoài 21 Là Gì? Cấu Tạo, Quy Cách Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trong thi công và lắp đặt phụ kiện đường ống, chỉ một sai lệch nhỏ về quy cách ren cũng đủ gây ra rò rỉ, đứt gãy hoặc đình trệ toàn bộ hệ thống. 21mm male-threaded elbow là một trong những phụ kiện nối ống phổ biến nhất từ công trình dân dụng đến hệ thống sản xuất công nghiệp.

Tuy nhiên, rất nhiều kỹ sư và thợ thi công vẫn gặp tình trạng mua nhầm kích thước do cách gọi tên dân dã "21". Bài viết này sẽ phân tích toàn diện về khái niệm, cấu tạo, tiêu chuẩn kỹ thuật và quy trình lắp đặt 21mm male-threaded elbow giúp bạn lựa chọn chính xác thiết bị phù hợp.

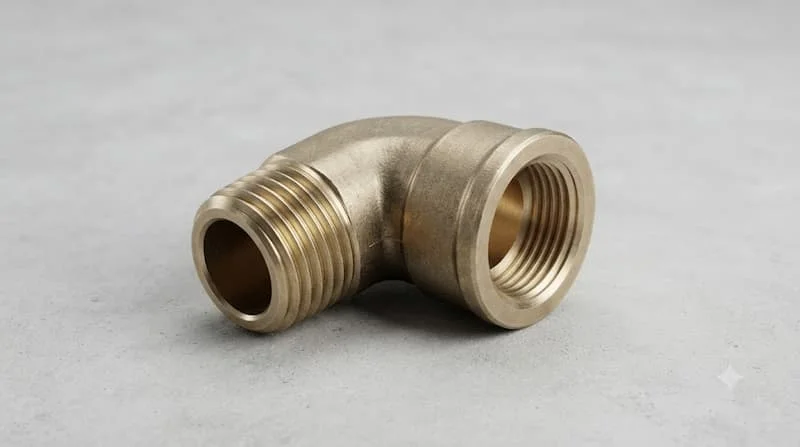

Cút Ren Ngoài 21 Là Gì?

21mm male-threaded elbow là phụ kiện đường ống dạng góc (thông thường là góc 90 độ), có chức năng chuyển hướng dòng chảy chất lỏng hoặc khí nén, đồng thời liên kết các đoạn ống hoặc thiết bị thông qua hệ thống ren nằm ở mặt ngoài đầu kết nối theo quy cách gọi phổ biến là "21". Tùy thuộc vào môi trường sử dụng, cút được chế tạo từ đồng, inox, thép hoặc nhựa kỹ thuật với các tiêu chuẩn ren khác nhau.

Để hiểu đúng bản chất của 21mm male-threaded elbow, chúng ta cần bóc tách từng yếu tố trong tên gọi:

• "Cút" (Co ống): Phụ kiện có nhiệm vụ bẻ góc chuyển hướng tuyến ống tại các vị trí gấp khúc.

• "Ren ngoài": Phần gờ ren xoắn ốc được tiện nằm hoàn toàn ở mặt ngoài của đầu nối, dùng để vặn vào các lỗ ren trong của thiết bị hoặc ống.

• "21": Cách gọi thông dụng trên thị trường Việt Nam (thường liên hệ đến đường kính danh nghĩa DN15 hoặc quy cách ống 1/2 inch).

• Góc cút phổ biến: Thiết kế tiêu chuẩn là cút góc 90 độ, một số dòng sản phẩm đặc thù có góc 45 độ (cút lỡ) tùy theo thiết kế hệ thống.

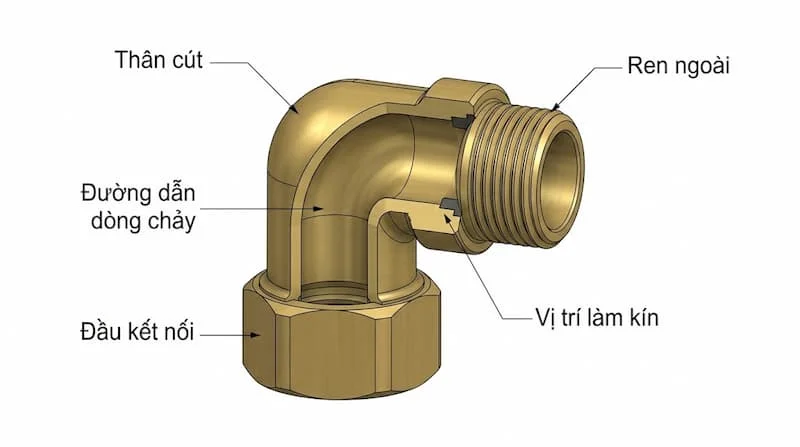

Cấu Tạo Và Nguyên Lý Kết Nối Của 21mm male-threaded elbow

21mm male-threaded elbow có cấu tạo cơ học đơn giản nhưng yêu cầu gia công cực kỳ chính xác để chịu áp lực liên tục bên trong lòng ống.

• Thân cút: Phần đúc nguyên khối tạo góc chuyển hướng dòng chảy. Đây là bộ phận chịu áp lực chính, được tính toán độ dày thành ống để chống biến dạng.

• Đầu ren ngoài: Chứa các gờ ren xoắn ốc dạng côn hoặc dạng trụ, dùng để liên kết với các thiết bị có đầu ren trong như van cửa, rắc co, đồng hồ đo áp suất hoặc các đầu ống.

• Đầu kết nối còn lại: Tùy theo nhu cầu thi công, đầu còn lại có thể là ren ngoài (cút 2 đầu ren ngoài), ren trong (cút ren trong ngoài), hoặc đầu hàn/dán keo cho ống nhựa.

• Vật liệu làm kín đi kèm: Để tạo ra mối nối kín tuyệt đối, bắt buộc phải kết hợp vật liệu làm kín chuyên dụng như băng tan PTFE, keo khóa ren hoặc gioăng cao su/vòng đệm phẳng.

Nguyên lý kết nối: 21mm male-threaded elbow là phụ kiện liên kết tĩnh, không có cơ cấu đóng/mở hay điều tiết lưu lượng. Khả năng liên kết dựa vào khớp vặn cơ học giữa gờ ren ngoài và gờ ren trong. Độ kín khít chống rò rỉ lưu chất hoàn toàn phụ thuộc vào độ chính xác của tiêu chuẩn ren và kỹ thuật quấn vật liệu làm kín khi thao tác.

"Ren Ngoài 21" Có Nghĩa Là Gì?

Lỗi phổ biến nhất của người mua hàng là dùng thước kẹp đo đường kính ngoài của ren được 21mm và kết luận đó là "ren 21". Trong kỹ thuật đường ống, 21 không phải là kích thước đo thực tế 21mm.

"21" chỉ là cách gọi thương mại dân dã tại Việt Nam cho quy cách hệ ống danh nghĩa 1/2 inch (tương đương DN15). Khi đo thực tế bằng thước kẹp, đường kính đỉnh ren ngoài của cút ren 21 hệ BSP thường dao động trong khoảng 20.5mm - 20.9mm.

Để chọn mua đúng 21mm male-threaded elbow, kỹ sư cần xác định rõ các thông số kỹ thuật chuẩn hóa theo bảng dưới đây:

Lưu ý kỹ thuật: Không bao giờ quy đổi trực tiếp tên gọi dân dã ra milimet khi mua hàng công nghiệp. Bạn bắt buộc phải đối chiếu bản vẽ kỹ thuật (Danh mục sản phẩm) của nhà sản xuất để biết chính xác bước ren và tiêu chuẩn ren tương thích.

Các Loại 21mm male-threaded elbow Phổ Biến

Dựa vào vật liệu chế tạo và cấu hình đầu nối, 21mm male-threaded elbow được chia thành các nhóm sản phẩm đáp ứng từng môi trường lưu chất khác nhau:

1. Phân loại theo vật liệu chế tạo

• 21mm male-threaded elbow bằng đồng: Chế tạo từ đồng thau hoặc đồng mạ Niken/Crom. Có khả năng kháng khuẩn, chống ăn mòn tốt, dễ gia công ren sắc nét. Được ứng dụng rộng rãi nhất trong hệ thống cấp nước sinh hoạt, bình nóng lạnh và thiết bị vệ sinh.

• 21mm male-threaded elbow inox: Làm từ Inox 304 hoặc Inox 316. Loại phụ kiện ren này có độ bền cơ học cao, chịu nhiệt và chịu áp suất lớn, chống ăn mòn hóa chất vượt trội. Thường dùng trong nhà máy thực phẩm, hóa chất và môi trường nước mặn.

• 21mm male-threaded elbow bằng nhựa: Vật liệu nhựa PVC, UPVC, PPR hoặc HDPE. Trọng lượng nhẹ, chi phí rẻ, hoàn toàn không bị gỉ sét. Rất phù hợp cho đường ống tưới tiêu, hệ thống xử lý nước thải và hóa chất ăn mòn nhẹ.

• 21mm male-threaded elbow bằng thép: Thép mạ kẽm hoặc thép đen đúc chịu áp lực. Chịu lực va đập và ứng suất nén cực tốt, thường thấy trong các đường ống dẫn khí nén, hệ thống phòng cháy chữa cháy và thủy lực.

2. Phân loại theo cấu hình đầu nối

• Cút 2 đầu ren ngoài 21: Cả hai đầu kết nối đều có ren ngoài.

• Cút ren ngoài - ren trong 21 (Cút ren trong ngoài): Một đầu ren ngoài kết nối thiết bị, một đầu ren trong vặn vào ống.

• Cút ren ngoài nối ống: Một đầu ren ngoài 21, đầu còn lại là dạng gờ đuôi chuột (nối ống mềm) hoặc đầu dán keo/hàn nhiệt (ống nhựa).

21mm male-threaded elbow Khác Gì Cút Ren Trong Và Nối Thẳng?

Việc nhầm lẫn giữa các hình dáng phụ kiện nối ống khiến công trình bị đình trệ và phát sinh chi phí đổi trả. Hãy phân biệt qua bảng so sánh dưới đây:

Tại sao phụ kiện ren 21 rất dễ bị mua nhầm? Tên gọi trên thị trường rất đa dạng và thiếu thống nhất. Một số nơi gọi cút ren ngoài là "co ngoài", "cút góc ren ngoài", "co ren ngoài 21", "cút 21". Do đó, khi đặt mua, bạn cần chuẩn bị sẵn hình ảnh thực tế hoặc thông số ren chính xác thay vì chỉ đọc tên sản phẩm.

21mm male-threaded elbow Được Sử Dụng Ở Đâu?

Nhờ kích thước nhỏ gọn và tính linh hoạt cao, 21mm male-threaded elbow có mặt trong vô số hệ thống từ dân dụng đến công nghiệp:

• Hệ thống cấp nước dân dụng: Kết nối đường ống cấp nước tường với vòi rửa, bình nước nóng, vòi sen, đồng hồ nước và máy lọc nước gia đình.

• Hệ thống khí nén công nghiệp: Dùng cút ren ngoài inox hoặc thép để nối các dây dẫn khí nén với xy-lanh, van điện từ và bộ lọc khí.

• Kết nối máy bơm và thiết bị áp lực: Lắp tại đầu hút/đầu đẩy của máy bơm nước gia đình hoặc trạm bơm phụ trợ để bẻ góc đường ống gọn gàng.

• Nhà máy sản xuất & Xử lý nước: Dùng trong các đường ống hóa chất, tuyến ống phân phối dung dịch nhờ khả năng chịu ăn mòn của vật liệu inox 316 hoặc nhựa kỹ thuật.

Khi Nào Nên Sử Dụng 21mm male-threaded elbow?

Thiết bị này là sự lựa chọn tối ưu khi công trình của bạn đáp ứng các điều kiện kỹ thuật sau:

• Cần bẻ góc đường ống tại vị trí hẹp: Không gian lắp đặt không đủ để uốn cong đường ống tự nhiên, bắt buộc phải dùng cút vuông 90 độ.

• Cụm thiết bị sẵn có đầu kết nối ren trong: Máy bơm, van công nghiệp hay bình áp lực đã có sẵn cổng ren trong DN15.

• Hệ thống yêu cầu tháo lắp bảo trì: Kết nối ren cho phép tháo rời phụ kiện dễ dàng mà không cần cắt ống như phương pháp hàn hay dán keo.

Khi nào KHÔNG nên dùng 21mm male-threaded elbow? Không sử dụng nếu cổng thiết bị là chuẩn NPT (Mỹ) trong khi cút là chuẩn BSPT (Anh) vì gờ ren sẽ bị lệch bước gây đứt ren. Ngoài ra, không dùng cút nhựa cho hệ thống nhiệt độ vượt quá 60 độ C hoặc áp suất làm việc vượt ngưỡng cho phép của nhà sản xuất.

Cách Chọn 21mm male-threaded elbow Phù Hợp

Hãy áp dụng quy trình kiểm tra 6 bước dưới đây để chọn đúng 21mm male-threaded elbow ngay từ lần đầu tiên:

• Bước 1: Xác định cấu hình 2 đầu nối: Đầu thứ hai cần nối là ren trong, ren ngoài, hay dán ống nhựa?

• Bước 2: Xác định chuẩn ren: Kiểm tra thiết bị của bạn là ren côn (BSPT - làm kín bằng gờ ren) hay ren trụ (BSPP - làm kín bằng gioăng).

• Bước 3: Chọn vật liệu tương thích: Nước sạch chọn Đồng/Nhựa; Hóa chất/Nước mặn chọn Inox 316/Nhựa UPVC; Khí nén chọn Thép/Inox.

• Bước 4: Xác định môi chất vận hành: Môi chất là nước, khí nén, dầu hay hóa chất ăn mòn?

• Bước 5: Kiểm tra áp suất & nhiệt độ: Đảm bảo chỉ số PN và giới hạn chịu nhiệt của cút vượt ngưỡng áp suất làm việc thực tế từ 20 - 30%.

• Bước 6: Kiểm tra không gian thi công: Đo đạc chiều dài thân cút để đảm bảo không bị cấn vướng vào tường hoặc các tuyến ống lân cận khi vặn xoay.

Hướng Dẫn Lắp 21mm male-threaded elbow Và Những Lưu Ý Khai Thác

Một cút ren chất lượng vẫn có thể bị rò rỉ nếu kỹ thuật thi công không đạt chuẩn. Hãy tuân thủ đúng quy trình lắp đặt chuyên nghiệp:

Quy trình thi công chuẩn kỹ thuật

• Bước 1: Vệ sinh sạch sẽ bụi bẩn, phôi kim loại trên gờ ren của cả cút và cổng kết nối.

• Bước 2: Quấn băng tan PTFE (cho ren kim loại/nhựa) theo chiều kim đồng hồ từ 8 - 12 vòng. Đảm bảo băng tan phủ đều và chặt vào gờ ren.

• Bước 3: Bắt 21mm male-threaded elbow vào cổng ren trong bằng tay từ 2 - 3 ren đầu tiên để đảm bảo gờ ren đã khớp hoàn toàn, không bị lệch gien.

• Bước 4: Dùng mỏ lết hoặc kìm vặn siết chặt vừa đủ lực.

• Bước 5: Thử áp lực nước/khí để kiểm tra độ kín mối nối trước khi hoàn thiện công trình.

Những sai lầm nghiêm trọng cần tránh

• Siết quá lực: Dùng lực quá mạnh có thể làm nứt vỡ thân cút nhựa hoặc vỡ cổng ren trong của thiết bị đồng/inox.

• Trộn lẫn tiêu chuẩn ren: Cố tình vặn cút ren BSP vào cổng ren NPT sẽ làm cháy ren và rò rỉ lưu chất sau một thời gian ngắn.

• Sử dụng sai vật liệu làm kín: Dùng keo dán ống nhựa cho khớp nối ren hoặc quấn quá ít băng tan khiến mối nối bị rỉ nước.

Câu Hỏi Thường Gặp Về 21mm male-threaded elbow

1. 21mm male-threaded elbow là gì?

21mm male-threaded elbow là phụ kiện chuyển hướng đường ống góc 90 độ, sử dụng đầu kết nối có gờ ren ngoài theo quy cách thương mại 21 (tương đương DN15 hay 1/2 inch) để vặn vào các thiết bị có ren trong.

2. 21mm male-threaded elbow có phải đường kính ren đo đúng 21mm không?

Không. "21" là cách gọi quy cách danh nghĩa. Khi dùng thước kẹp đo đỉnh ren ngoài thực tế (chuẩn BSP), đường kính sẽ dao động khoảng 20.5mm - 20.9mm.

3. Cút ren ngoài 21 có những vật liệu nào?

Phụ kiện này được sản xuất từ nhiều chất liệu khác nhau bao gồm đồng thau, inox (304/316), nhựa (PVC, PPR, HDPE) và thép mạ kẽm.

4. Làm sao để cút ren ngoài 21 không bị rò rỉ nước?

Bạn cần quấn băng tan PTFE đúng chiều (thuận chiều kim đồng hồ), vặn thẳng gien và siết vừa đủ lực. Với ren trụ BSPP, nên sử dụng thêm gioăng cao su đệm mặt phẳng.

5. Có thể nối cút ren ngoài 21 bằng đồng với ống nhựa được không?

Được. Bạn có thể sử dụng cút ren ngoài đồng vặn vào đầu phụ kiện ren trong của hệ thống ống nhựa PPR hoặc PVC để đảm bảo độ bền kết nối.

Cút Ren Ngoài 21 – Chọn Đúng Tiêu Chuẩn Quan Trọng Hơn Tên Gọi

Việc lựa chọn cút ren ngoài 21 không chỉ đơn thuần là mua một phụ kiện nối ống bẻ góc, mà là đảm bảo tính an toàn và thông suốt cho toàn bộ hạ tầng kỹ thuật. Hãy luôn ghi nhớ rằng việc xác định đúng tiêu chuẩn ren, vật liệu và áp suất làm việc thực tế quan trọng hơn nhiều so với việc chỉ gọi tên "21" một cách cảm tính.

Bạn đang tìm kiếm các dòng cút ren ngoài 21 inox, đồng hay nhựa chuẩn kỹ thuật cho dự án của mình? Hãy liên hệ ngay với đội ngũ tư vấn để được hỗ trợ đối chiếu thông số kĩ thuật và nhận báo giá ưu đãi nhất đối với cút ren ngoài 21.
