Van Xả Khí Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Lựa Từ Chuyên Gia

Sự tích tụ không khí bên trong tuyến ống là một trong những nguyên nhân hàng đầu gây sụt giảm lưu lượng, gây rung lắc và thậm chí phá hủy đường ống do hiện tượng búa nước. Việc hiểu rõ Air Release Valve  là gì cùng cơ chế vận hành của thiết bị này sẽ giúp các kỹ sư và đơn vị vận hành chủ động kiểm soát dòng chảy, bảo vệ an toàn cho toàn bộ hạ tầng cấp thoát nước và công nghiệp.

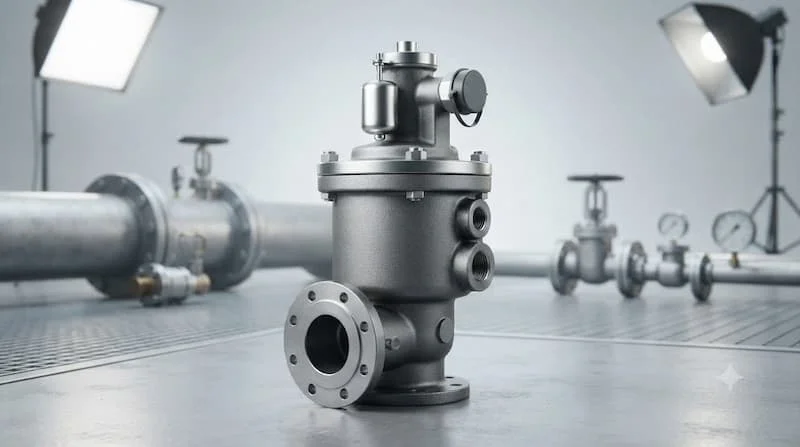

Van Xả Khí Là Gì?

Van xả khí (tên tiếng Anh: Air Release Valve hoặc Air Valve) là thiết bị phụ kiện được lắp đặt trên đường ống nhằm tự động hoặc chủ động giải phóng lượng không khí tích tụ bên trong hệ thống, đồng thời hỗ trợ nạp hoặc xả khí khối lượng lớn khi đường ống được nạp đầy hoặc tháo cạn.

Thiết bị này thường được lắp đặt tại các điểm cao nhất của tuyến ống – nơi không khí có xu hướng bong bóng và ngưng đọng nhiều nhất. Môi chất vận hành phổ biến của van là nước sạch, nước thải hoặc các chất lỏng công nghiệp tương thích với vật liệu cấu tạo. Cần lưu ý rằng, Air Release Valve  đường ống đóng vai trò kiểm soát bọt khí và áp suất khí nội bộ, không có chức năng thay thế van khóa (đóng/mở dòng chảy) hay van điều tiết lưu lượng.

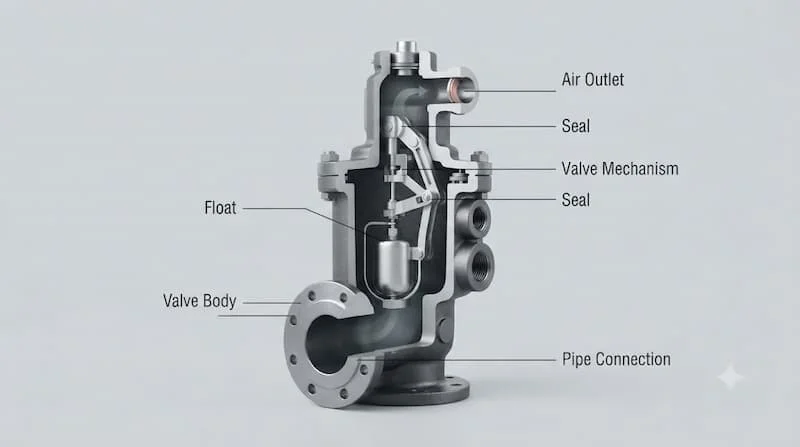

Cấu Tạo Air Release Valve  Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng vận hành tự động và chịu được áp suất liên tục trong lòng ống, cấu tạo Air Release Valve  được tích hợp từ các bộ phận cơ bản sau:

• Thân van: Bộ phận bao bọc ngoài cùng, tạo thành buồng chứa khí và chất lỏng. Thân van chịu áp lực trực tiếp từ hệ thống và kết nối vững chắc với tuyến ống.

• Phao van: Bộ phận chuyển động dọc theo mực chất lỏng dâng/hạ bên trong buồng van. Phao thường được làm từ vật liệu nhẹ, chịu lực nén và không thấm nước như inox hoặc nhựa kỹ thuật.

• Cơ cấu van / Kim van (Seat & Plug): Bộ phận liên kết trực tiếp với phao. Khi phao hạ xuống, cơ cấu này mở đường thoát khí; khi phao nâng lên, kim van sẽ bị bịt kín lỗ xả để ngăn chất lỏng rò rỉ ra ngoài.

• Nắp van: Đóng vai trò bảo vệ toàn bộ cơ cấu xả khí bên trong, có thể tháo rời để bảo trì và vệ sinh định kỳ.

• Đầu kết nối: Thiết kế dạng kết nối ren (thường dùng cho các cỡ van nhỏ từ DN15 - DN50) hoặc kết nối mặt bích (chuyên dùng cho các đường ống lớn từ DN50 trở lên).

Về chất liệu chế tạo, thân Air Release Valve  công nghiệp thường sử dụng gang cầu, gang dẻo (sơn phủ Epoxy), inox 304/316 cho môi trường hóa chất, hoặc chất liệu đồng, nhựa kỹ thuật cho các ứng dụng đặc thù.

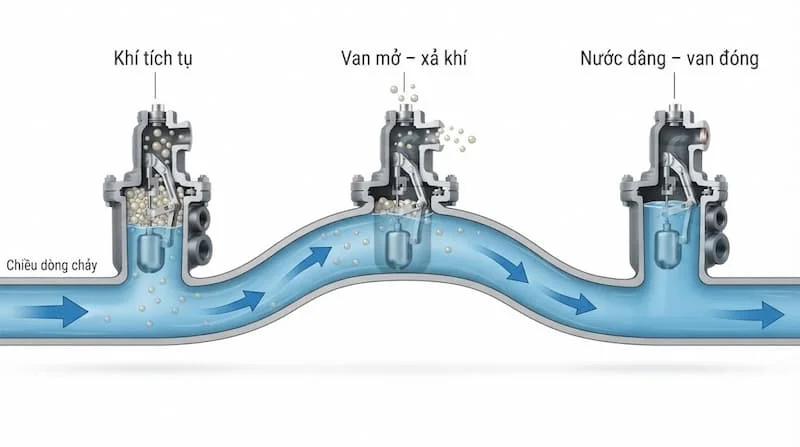

Nguyên Lý Hoạt Động Của Air Release Valve

Nguyên lý Air Release Valve  dựa trên sự chênh lệch trọng lượng riêng giữa không khí và chất lỏng, vận hành tự động theo chu trình khép kín:

• Giai đoạn 1 – Khí tích tụ: Trong quá trình vận hành, không khí hòa tan tách ra hoặc khí còn tồn đọng sẽ di chuyển về các điểm cao của tuyến ống và đi vào buồng van.

• Giai đoạn 2 – Phao hạ xuống: Lượng khí tích tụ tăng dần đẩy mực chất lỏng bên trong buồng van tụt xuống. Do mất lực nâng của chất lỏng, phao van chìm xuống theo trọng lực.

• Giai đoạn 3 – Mở đường xả: Phao kéo theo cơ cấu kim van rời khỏi vị trí làm kín, mở lỗ thoát khí ra môi trường ngoài.

• Giai đoạn 4 – Chất lỏng dâng lên: Khí bị đẩy thoát ra ngoài làm áp suất buồng van giảm, chất lỏng từ đường ống lập tức dâng trở lại vào buồng van.

• Giai đoạn 5 – Van đóng kín: Chất lỏng dâng cao đẩy phao nổi lên, ép chặt kim van vào vị trí làm kín, ngăn không cho chất lỏng thất thoát ra ngoài.

Vì sao bắt buộc phải xả khí ra khỏi đường ống?

Nếu không khí tích tụ lâu ngày, túi khí sẽ phình to làm giảm tiết diện dòng chảy hiệu dụng, gây giảm áp, tạo ra tiếng ồn và rung lắc dữ dội. Trong các trường hợp nghiêm trọng, hiện tượng túi khí bị nén còn dẫn đến hiện tượng búa nước (water hammer), gây nứt vỡ đường ống và hỏng hóc máy bơm.

Các Loại Air Release Valve  Phổ Biến Hiện Nay

Trên thị trường hiện nay, Air Release Valve  được phân loại dựa theo chức năng vận hành để đáp ứng đúng yêu cầu của từng thiết kế thủy lực:

• Air Release Valve  đơn (Single Acting Air Release Valve): Chủ yếu dùng để xả lượng khí nhỏ tích tụ liên tục trong quá trình đường ống đang vận hành dưới áp suất. Cấu tạo nhỏ gọn, phù hợp cho các tuyến ống nhỏ hoặc điểm cao cục bộ.

• Air Release Valve  động học / Air Release Valve  tốc độ cao: Thiết kế chuyên biệt để xả một lượng không khí lớn ra ngoài khi bắt đầu nạp nước vào đường ống, hoặc hút một lượng khí lớn vào hệ thống khi tháo cạn nước.

• Air Release Valve  hai chức năng (Double Function Air Valve): Kết hợp khả năng xả khí tích tụ khi hệ thống đang hoạt động và xả/hút khí lưu lượng lớn trong quá trình nạp/xả tháo cạn đường ống.

• Air Release Valve  ba chức năng (Combination Air Valve): Đảm nhiệm đầy đủ các chức năng: xả khí lưu lượng lớn khi nạp nước, xả khí nhỏ liên tục khi vận hành có áp, và tự động nạp khí vào để chống chân không khi xả cạn hoặc khi xả sự cố.

Lưu ý kỹ thuật: Các tính năng thực tế của van 3 chức năng có thể khác nhau tùy thuộc vào thiết kế của từng hãng sản xuất. Kỹ sư cần đối chiếu chính xác tài liệu kỹ thuật (Catalogue) trước khi lựa chọn.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Air Release Valve

Khi lựa chọn thiết bị cho dự án, việc nắm rõ các chỉ số kỹ thuật là điều bắt buộc để đảm bảo van hoạt động chính xác và bền bỉ:

Giải thích quan trọng: Không bao giờ chọn kích thước Air Release Valve  chỉ dựa hoàn toàn vào đường kính ống (DN). Một đường ống DN300 không nhất thiết phải dùng Air Release Valve  DN300. Việc chọn kích cỡ van phải căn cứ vào lưu lượng khí cần thoát ra trong thời gian nạp nước và độ biến thiên cao độ của tuyến ống.

So Sánh Air Release Valve  Với Van An Toàn Và Van Giảm Áp

Sự nhầm lẫn giữa các dòng van điều tiết áp suất và van kiểm soát khí thường dẫn đến những sai sót nghiêm trọng trong thiết kế hệ thống.

Tại sao không thể sử dụng thay thế cho nhau?

Mỗi loại van được sản xuất với cơ cấu cơ học khác nhau. Nếu hệ thống bị ngợp khí làm giảm lưu lượng, việc lắp van an toàn hay van giảm áp sẽ hoàn toàn vô tác dụng. Ngược lại, Air Release Valve  tự động không có khả năng xả áp khi áp lực chất lỏng tăng cao đột ngột.

Air Release Valve  Được Sử Dụng Ở Đâu?

Nhờ vai trò tối quan trọng trong việc bảo vệ đường ống, Air Release Valve  mặt bích và Air Release Valve  ren được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước đô thị: Lắp đặt trên các tuyến ống truyền tải nước thô, nước sạch đường dài, các trạm bơm tăng áp và mạng lưới phân phối nước sinh hoạt.

• Hệ thống phòng cháy chữa cháy (PCCC): Đặt tại các vị trí đỉnh của tuyến ống chữa cháy đường cạn hoặc đường ướt để xả khí, giúp nước nhanh chóng tiếp cận đầu phun khi có sự cố.

• Hệ thống tưới tiêu nông nghiệp: Sử dụng trên các đường ống chính của dự án tưới nhỏ giọt, tưới phun mưa quy mô lớn để duy trì áp suất đồng đều.

• Hệ thống xử lý nước & Công nghiệp: Tuyến dẫn chất lỏng tại nhà máy hóa chất, nhà máy chế biến, trạm xử lý nước thải (sử dụng Air Release Valve  nước thải chuyên dụng chống kẹt phao).

• Hệ thống HVAC / Chiller: Lắp tại các vòng tuần hoàn nước lạnh, nước nóng của hệ thống điều hòa trung tâm để ngăn tình trạng e-khi (air-lock).

Vị Trí Nào Nên Lắp Air Release Valve ?

Lắp đặt sai vị trí sẽ khiến Air Release Valve  không thể phát huy tác dụng. Theo tiêu chuẩn thiết kế thủy lực, van nên được bố trí tại các khu vực chiến lược sau:

• Các điểm cao nhất của tuyến ống (High Points): Nơi không khí tự nhiên bốc lên và tích tụ lại.

• Đoạn ống bắt đầu đi xuống: Vị trí tuyến ống chuyển hướng từ đi lên sang đi xuống.

• Sau các trạm bơm: Ngay sau van một chiều ở đầu ra của máy bơm để xả lượng khí bị hút vào khi bơm khởi động.

• Trên các đoạn ống dài bằng phẳng: Bố trí Air Release Valve  định kỳ theo khoảng cách thiết kế (thường từ 500m - 1000m/van).

• Trước thiết bị đo lưu lượng: Giúp loại bỏ bọt khí để đồng hồ đo đạt độ chính xác cao nhất.

Nguyên tắc quan trọng: Không áp dụng tư duy "Cứ chỗ nào cao là lắp Air Release Valve ". Việc tính toán vị trí và số lượng phải dựa trên đường cong biên dạng tuyến ống, vận tốc dòng chảy, áp suất vận hành và lưu lượng xả khí tính toán.

Cách Lựa Chọn Air Release Valve  Phù Hợp

Để chọn đúng model Air Release Valve  vận hành ổn định, kỹ sư có thể áp dụng quy trình 7 bước sau:

• Bước 1: Xác định đường kính tuyến ống chính để định hướng dải kích thước van.

• Bước 2: Xác định áp suất làm việc tối đa (PN) và áp suất tối thiểu của hệ thống (đảm bảo đủ áp lực để ép kín phao).

• Bước 3: Xác định tính chất môi chất (nước sạch, nước thải hay hóa chất ăn mòn).

• Bước 4: Lựa chọn vật liệu thân van (gang dẻo cho nước sạch, inox cho hóa chất/nước mặn).

• Bước 5: Lựa chọn kiểu kết nối (Nối ren cho DN15 - DN50; Nối mặt bích cho DN50 trở lên).

• Bước 6: Xác định yêu cầu chức năng (xả khí nhỏ, xả/nạp khí lớn hay dòng Air Release Valve  3 chức năng).

• Bước 7: Kiểm tra catalogue kỹ thuật (TDS) từ nhà sản xuất để đối chiếu lưu lượng xả thực tế.

Những Sai Lầm Thường Gặp Khi Sử Dụng Air Release Valve

Những sự cố nghẽn mạng lưới thủy lực thường xuất phát từ các sai lầm phổ biến dưới đây:

• Chọn van chỉ theo đường kính ống (DN): Dẫn đến tình trạng van quá nhỏ không xả kịp khí hoặc van quá lớn gây lãng phí chi phí.

• Lắp đặt sai vị trí: Lắp van tại vùng dốc xuống hoặc vùng dòng chảy có vận tốc quá cao làm bọt khí bị cuốn đi mất, van không thể thu gom khí.

• Bỏ qua áp suất vận hành tối thiểu: Nếu áp suất hệ thống quá thấp, phao không thể đẩy kín kim van, gây hiện tượng rò rỉ nước liên tục qua lỗ xả.

• Sử dụng sai vật liệu với môi chất: Dùng van gang thông thường cho môi trường nước thải có nhiều cặn bẩn làm kẹt phao và ăn mòn cơ học.

• Không lên kế hoạch bảo trì: Cặn bẩn và rác bám vào Air Release Valve  tự động lâu ngày sẽ làm nghẽn lỗ xả khí hoặc hỏng gioăng làm kín.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Air Release Valve

Quy trình lắp đặt và duy trì Air Release Valve  đúng kỹ thuật giúp gia tăng đáng kể tuổi thọ thiết bị:

• Hướng lắp đặt: Bắt buộc phải lắp van theo phương thẳng đứng ($90^\circ$ ), nắp van hướng lên trên để phao chuyển động chính xác theo trọng lực.

• Lắp van khóa phía trước: Luôn lắp một van bi hoặc van cổng chặn phía dưới Air Release Valve  để thuận tiện cho việc tháo lắp, bảo trì mà không cần dừng toàn bộ hệ thống.

• Xả rửa đường ống trước khi lắp: Đảm bảo đường ống đã được súc rửa sạch xỉ hàn, cát sạn trước khi gắn van.

• Không siết quá lực: Với van kết nối ren, thao tác đúng lực siết để tránh làm nứt vỡ thân van.

• Bảo trì định kỳ: Định kỳ 6 tháng/lần tháo nắp van, vệ sinh buồng van, kiểm tra độ đàn hồi của gioăng cao su và độ nổi của phao.

Câu Hỏi Thường Gặp Về Air Release Valve

1. Air Release Valve  là gì?

Air Release Valve  là thiết bị tự động giải phóng lượng không khí tích tụ bên trong đường ống ra ngoài môi trường, giúp duy trì tiết diện dòng chảy và bảo vệ hệ thống khỏi các sự cố do hiện tượng túi khí gây ra.

2. Air Release Valve  có tác dụng gì?

Thiết bị giúp chống ngợp khí, duy trì lưu lượng và áp suất ổn định, giảm hiện tượng rung lắc đường ống, ngăn ngừa búa nước và bảo vệ máy bơm khỏi tình trạng quá tải.

3. Air Release Valve  thường được lắp ở đâu?

Van thường được ưu tiên lắp đặt tại các điểm cao nhất của tuyến ống, đoạn ống bắt đầu đi xuống, sau các trạm bơm và trước các thiết bị đo lưu lượng.

4. Air Release Valve  có phải van an toàn không?

Không. Air Release Valve  dùng để kiểm soát không khí trong lòng ống, trong khi van an toàn được thiết kế để tự động xả chất lỏng/hơi khi áp suất hệ thống vượt quá giới hạn an toàn.

5. Chọn van xả khí theo DN hay PN?

Cần kết hợp cả hai yếu tố. DN quyết định kích thước kết nối, PN đảm bảo van chịu được áp suất vận hành. Ngoài ra còn phải tính đến lưu lượng khí cần xả thực tế.

Kết Luận: Hiểu Đúng Van Xả Khí Để Chọn Đúng Thiết Bị

Hiểu rõ van xả khí là gì cùng cơ chế vận hành của từng loại van sẽ giúp bạn đưa ra quyết định đầu tư chính xác. Một hệ thống van xả khí được chọn đúng chủng loại, lắp đúng vị trí và có thông số kỹ thuật phù hợp sẽ là tấm lá chắn vững chắc giúp hạ tầng đường ống vận hành êm ái, an toàn và bền bỉ.

Bạn đang tìm kiếm giải pháp van xả khí công nghiệp cho dự án cấp nước, trạm bơm hay hệ thống đường ống tòa nhà? Hãy chuẩn bị sẵn các thông số về kích thước (DN), áp suất (PN), môi chất và kiểu kết nối. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ tư vấn chọn model chuẩn xác và cung cấp catalogue kỹ thuật chi tiết nhất đối vớivan xả khí là gì.
