Van Xả Cặn Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống cấp thoát nước hay đường ống công nghiệp, cặn bẩn, rỉ sét và bùn lắng là những "kẻ thù ẩn mình" tàn phá thiết bị nhanh chóng. Nếu không được loại bỏ kịp thời, chúng sẽ gây tắc nghẽn, sụt giảm áp suất và thậm chí làm hỏng toàn bộ dây chuyền. Sediment Discharge Valve chính là giải pháp tối ưu được thiết kế để giải quyết triệt để vấn đề này.

Tuy nhiên, việc lựa chọn và lắp đặt Sediment Discharge Valve đòi hỏi sự hiểu biết chính xác về kỹ thuật thủy lực. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý, các loại van phổ biến đến vị trí lắp đặt chuẩn xác, giúp bạn tối ưu hóa hiệu quả vệ sinh và bảo trì đường ống.

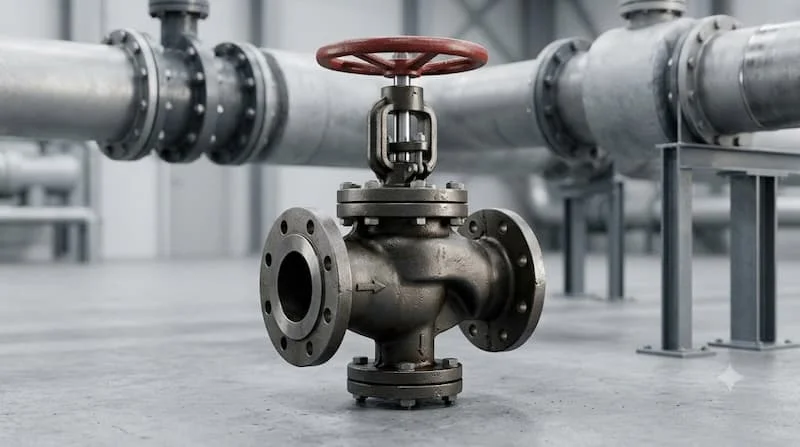

Van Xả Cặn Là Gì?

Sediment Discharge Valve là thiết bị được lắp trên hệ thống đường ống hoặc thiết bị chứa chất lỏng nhằm tạo điểm đóng/mở để xả bùn, cặn, tạp chất hoặc chất lỏng chứa cặn ra ngoài khi cần vệ sinh, bảo trì hoặc làm sạch hệ thống.

Để vận hành tối ưu, van thường được bố trí tại vị trí thấp hoặc những khu vực có khả năng cao tập trung cặn đường ống. Tùy thuộc vào quy mô, van có thể kết nối trực tiếp với đường ống xả dẫn ra bể thu gom và được điều khiển thủ công bằng tay hoặc thông qua bộ cơ cấu tự động hóa. Cần lưu ý rằng không phải mọi dòng van thông thường đều hoạt động hiệu quả khi xả cặn, vì cặn bẩn dễ gây kẹt cơ cấu đóng/mở nếu chọn sai chủng loại.

Phân biệt quan trọng: Bạn cần tránh nhầm lẫn giữa Sediment Discharge Valve và van xả khí. Trong khi Sediment Discharge Valve chịu trách nhiệm loại bỏ bùn đất, rỉ sét và chất rắn lắng ở đáy ống, thì van xả khí lại được lắp ở điểm cao để giải phóng lượng không khí tích tụ gây hiện tượng e-khí.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Sediment Discharge Valve

Mặc dù có nhiều biến thể kiểu dáng, một thiết bị xả cặn tiêu chuẩn luôn bao gồm các bộ phận cơ bản được tối ưu hóa để làm việc trong môi trường chứa tạp chất.

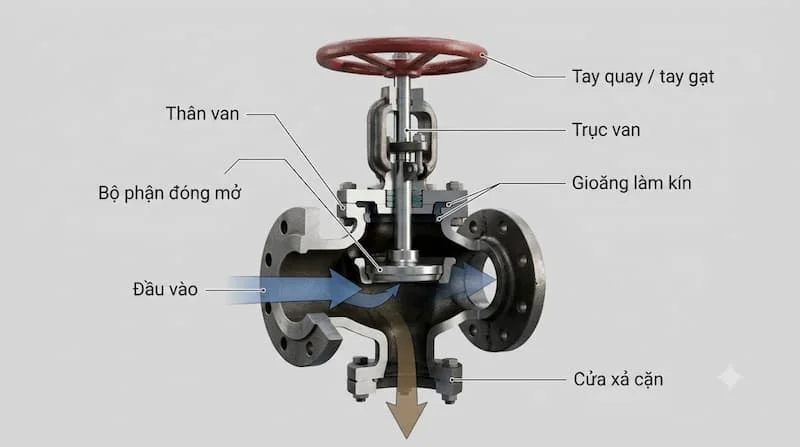

Cấu tạo cơ bản

• Thân van: Phần chịu áp lực chính, tạo đường dẫn dòng chảy. Thân Sediment Discharge Valve thường được đúc dày dặn để chống ăn mòn và chịu xói mòn từ hạt cặn.

• Bộ phận đóng/mở: Là đĩa van, bi van hoặc cửa van. Thiết kế bộ phận này phải tối ưu để cặn không bị kẹt lại khi đóng van.

• Trục van: Truyền chuyển động cơ học từ bộ phận điều khiển đến đĩa/bi van.

• Bộ phận điều khiển: Sử dụng tay gạt, tay quay (với van cơ) hoặc bộ truyền động điện/khí nén (actuator) ở các hệ thống xả tự động.

• Đầu kết nối: Thiết kế dạng kết nối ren (cho kích thước nhỏ) hoặc mặt bích, wafer (cho đường ống lớn).

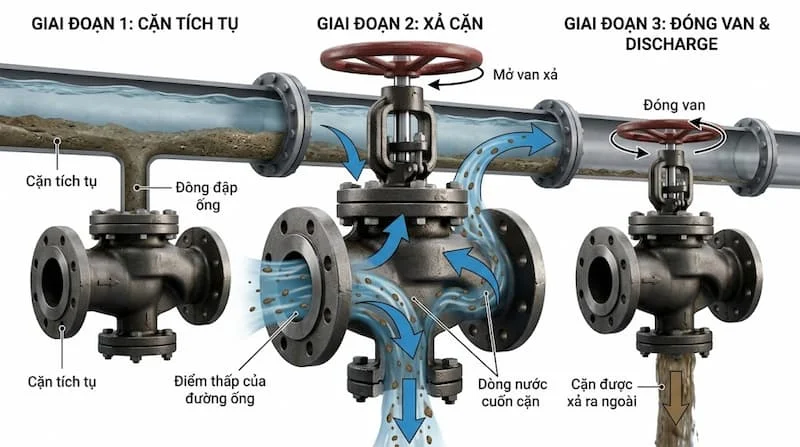

Nguyên lý hoạt động

Khi hệ thống cần vệ sinh, người vận hành sẽ kích hoạt bộ điều khiển để mở van, tạo ra một điểm xả thông thoáng. Chất lỏng chứa bùn cặn sẽ thoát ra ngoài nhờ áp lực nội tại của hệ thống, trọng lực tự nhiên hoặc vận tốc dòng chảy cuộn cặn đi. Khi dòng chất lỏng chảy ra đã trong và sạch cặn, van được đóng chặt lại để đưa hệ thống trở lại trạng thái vận hành bình thường.

Các Loại Sediment Discharge Valve Phổ Biến

Dựa trên cấu tạo cơ học, vật liệu và kiểu kết nối, các loại Sediment Discharge Valve phổ biến trên thị trường được chia thành các nhóm chính sau:

1. Phân loại theo cấu tạo đóng/mở

• Sediment Discharge Valve dạng bi (Ball Valve): Cấu tạo nhỏ gọn, thao tác đóng/mở nhanh bằng góc 90 độ. Rất phù hợp làm van xả đáy cho các đường xả nhánh hoặc thiết bị kích thước nhỏ.

• Sediment Discharge Valve dạng cổng/cửa (Gate Valve): Khi mở hoàn toàn, cửa van nâng hết lên giúp đường dẫn không bị cản trở, cực kỳ tối ưu cho chất lỏng chứa cặn lớn. Dòng van này thường dùng làm van xả đáy đường ống trong hệ thống công nghiệp.

• Sediment Discharge Valve dạng bướm (Butterfly Valve): Thiết kế mỏng, trọng lượng nhẹ, phù hợp cho đường kính lớn như Sediment Discharge Valve DN100. Có thể tích hợp tay gạt, hộp số hoặc bộ điều khiển khí nén.

2. Phân loại theo vật liệu chế tạo

• Sediment Discharge Valve đồng: Thường là van ren kích thước nhỏ, dùng cho hệ thống nước sạch dân dụng.

• Sediment Discharge Valve gang / gang dẻo: Phổ biến nhất trong công nghiệp nhờ chịu lực tốt và chi phí hợp lý.

• Sediment Discharge Valve inox: Sử dụng Inox 304 hoặc 316, chuyên dùng cho môi trường hóa chất, nước thải ăn mòn hoặc nhiệt độ cao.

• Van nhựa: Chống ăn mòn hóa chất tuyệt đối nhưng giới hạn về áp suất và nhiệt độ.

Lưu ý từ chuyên gia: Không nên gọi mọi loại van lắp ở vị trí xả là "Sediment Discharge Valve chuyên dụng". Chức năng và độ bền thực tế phải căn cứ vào thiết kế lòng van và thông số kỹ thuật từ nhà sản xuất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Sediment Discharge Valve

Lựa chọn Sediment Discharge Valve đường ống không chỉ dừng lại ở việc chọn vừa kích thước ống. Bạn cần phân tích kỹ bảng thông số thương mại dưới đây để đảm bảo van hoạt động bền bỉ:

Tại sao phải chọn đúng thông số?

Cặn bẩn trong thực tế vô cùng đa dạng: từ bùn mịn, cát kim loại, rỉ sét mảng lớn đến cặn khoáng bám cứng. Mỗi loại cặn có kích thước hạt, nồng độ và tính chất hóa học khác nhau. Nếu chọn van có lòng van hẹp hoặc vật liệu không chống xói mòn, van sẽ nhanh chóng bị kẹt đĩa, hở gioăng và gây rò rỉ toàn bộ hệ thống.

Sediment Discharge Valve Khác Gì Van Xả Khí Và Van Xả Áp?

Nhầm lẫn công năng giữa các thiết bị trên tuyến ống là nguyên nhân hàng đầu dẫn đến thiết kế sai kỹ thuật. Hãy cùng phân biệt rõ ba loại phụ kiện đường ống này:

Ba loại van này thường cùng xuất hiện trong một hệ thống hoàn chỉnh nhưng giữ ba vai trò riêng biệt. Tuyệt đối không thể dùng van xả khí để xả cặn vì hạt cặn sẽ làm hỏng ngay cơ cấu phao đĩa của van xả khí.

Sediment Discharge Valve Được Sử Dụng Ở Đâu?

Thiết bị này có mặt ở hầu hết các hệ thống dẫn chất lỏng có nguy cơ kết tủa hoặc chứa tạp chất rắn:

• Hệ thống cấp thoát nước: Lắp đặt trên tuyến ống truyền tải nước sạch, trạm bơm tăng áp, các bể chứa trung gian để định kỳ xả bùn đường ống.

• Hệ thống xử lý nước thải: Sử dụng dày đặc tại các bể lắng cặn, đường ống dẫn bùn vi sinh, hệ thống lọc cát/than hoạt tính nơi Sediment Discharge Valve nước đóng vai trò mắt xích vận hành cốt lõi.

• Hệ thống công nghiệp & Chiller: Lắp trên đường ống nước làm mát, hệ thống tuần hoàn nồi hơi để xả cặn vôi, cặn rỉ sét sinh ra do nhiệt độ cao.

• Hệ thống tưới tiêu nông nghiệp: Loại bỏ cát, phù sa đọng lại ở cuối tuyến ống tưới béc, tưới nhỏ giọt nhằm bảo vệ thiết bị đầu phun.

Sediment Discharge Valve Nên Lắp Ở Vị Trí Nào?

Lựa chọn đúng vị trí lắp Sediment Discharge Valve quyết định đến 80% hiệu quả làm sạch hệ thống.

Các vị trí chiến lược cần lắp đặt:

1. Điểm thấp nhất của tuyến đường ống (Low points): Nơi dòng chảy đổi hướng hoặc hạ độ cao.

2. Đáy bể chứa, bình tích áp, đáy thiết bị lọc: Nơi chất rắn có thời gian lắng đọng tĩnh.

3. Cuối các đoạn ống nhánh hoặc cuối tuyến đường ống chính: Nơi vận tốc dòng chảy thường bị giảm, tạo điều kiện cho cặn lắng xuống.

4. Trước các thiết bị đắt tiền: Lắp Sediment Discharge Valve kết hợp y-lọc trước đồng hồ đo lưu lượng, máy bơm để bảo vệ thiết bị.

Tại sao ưu tiên lắp ở điểm thấp?

Dưới tác dụng của trọng lực, các hạt cặn rắn luôn có xu hướng chìm xuống đáy. Đồng thời, khi vận tốc dòng chảy trong ống giảm xuống dưới ngưỡng cuốn trôi, cặn sẽ tích tụ dần tại các vùng đáy thấp. Tuy nhiên, kỹ sư không nên áp dụng máy móc quy tắc này. Vị trí thực tế cần kết hợp phân tích thủy lực, thiết kế độ dốc ống và đảm bảo không gian kết nối với đường thoát xả an toàn.

Cách Lựa Chọn Sediment Discharge Valve Phù Hợp

Để tối ưu chi phí và hiệu quả vận hành, bạn có thể áp dụng checklist 7 bước chuẩn chuyên gia dưới đây:

• Bước 1 - Xác định loại cặn: Cặn bùn mềm, cát hạt to, rỉ sét mảng cứng hay cặn vôi bám? (Cặn cứng cần van có cửa thoát rộng).

• Bước 2 - Xác định môi chất: Nước sạch, nước thải sinh hoạt, nước thải hóa chất hay bùn đặc?

• Bước 3 - Chọn đường kính danh nghĩa (DN): Chọn kích thước van (ví dụ: Sediment Discharge Valve DN50, DN100) đảm bảo tốc độ xả đủ lớn để cuốn cặn đi.

• Bước 4 - Chọn cấp áp suất (PN/Class): Chọn Sediment Discharge Valve PN10, Sediment Discharge Valve PN16 phù hợp với áp suất làm việc của tuyến ống.

• Bước 5 - Chọn vật liệu chế tạo: Ưu tiên Sediment Discharge Valve inox cho môi chất ăn mòn, Sediment Discharge Valve gang cho nước sạch/nước thải thông thường.

• Bước 6 - Chọn kiểu kết nối: Kết nối ren cho ống nhỏ (từ DN50 trở xuống), kết nối mặt bích cho ống lớn (từ DN50 trở lên).

• Bước 7 - Kiểm tra khả năng xả thực tế: Đảm bảo đường ống thoát sau van đủ rộng và không bị nghẽn, tránh tình trạng van mở nhưng cặn không thể thoát ra ngoài.

Những Sai Lầm Thường Gặp Khi Sử Dụng Sediment Discharge Valve

Trong thực tế thi công, rất nhiều công trình gặp sự cố do mắc phải các sai lầm nghiêm trọng sau:

1. Chỉ chọn van theo đường kính ống (DN): Bỏ qua đặc tính cặn và áp suất khiến van bị xói mòn hoặc kẹt chỉ sau vài lần sử dụng.

2. Lắp sai vị trí tích tụ cặn: Lắp van ở đoạn ống thẳng có vận tốc dòng chảy cao làm giảm tối đa hiệu quả thu gom cặn.

3. Bỏ qua kích thước hạt cặn: Dùng van bi lỗ nhỏ cho môi chất chứa cặn mảng lớn gây tắc ngay tại lòng van.

4. Chọn sai vật liệu làm kín: Dùng gioăng cao su thông thường cho môi chất có hóa chất hoặc nhiệt độ cao làm rò rỉ van.

5. Không bố trí đường thoát phụ: Mở Sediment Discharge Valve nhưng không có máng hoặc ống dẫn thu gom gây tràn nước bẩn ra sàn nhà máy.

6. Quên bảo trì van định kỳ: Cặn bám lâu ngày làm cứng trục van, khiến van bị kẹt cứng không thể đóng/mở khi cần thiết.

Hướng Dẫn Vận Hành Và Bảo Trì Sediment Discharge Valve

Vận hành đúng quy trình giúp kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho kỹ thuật viên:

Quy trình xả cặn tiêu chuẩn:

1. Kiểm tra an toàn: Xác định áp suất, nhiệt độ môi chất và kiểm tra đường ống dẫn xả đã sẵn sàng tiếp nhận bùn cặn.

2. Thao tác mở van: Mở van từ từ (đặc biệt với hệ thống áp suất cao) để tránh hiện tượng va đập thủy lực (búa nước).

3. Theo dõi dòng xả: Quan sát màu sắc nước và lượng cặn thoát ra. Không đứng trực tiếp trước cửa xả tự do.

4. Đóng van: Khi nước xả đã trong, tiến hành đóng van nhẹ nhàng nhưng chắc tay.

5. Kiểm tra độ kín: Quan sát cửa xả xem có hiện tượng rò rỉ nước sau khi đã đóng chặt van hay không.

Lưu ý an toàn: Đối với môi chất nguy hiểm (hóa chất, nước nóng), bắt buộc phải mặc bảo hộ lao động và tuân thủ nghiêm ngặt quy trình vận hành riêng của nhà máy.

Câu Hỏi Thường Gặp Về Sediment Discharge Valve

1. Sediment Discharge Valve là gì?

Sediment Discharge Valve là thiết bị ngành nước được lắp trên đường ống hoặc đáy bể nhằm tạo điểm mở để loại bỏ bùn đất, rỉ sét và các tạp chất đọng lại ra khỏi hệ thống.

2. Sediment Discharge Valve dùng để làm gì?

Thiết bị giúp vệ sinh đường ống, ngăn ngừa tắc nghẽn, bảo vệ các thiết bị đo lường, máy bơm và duy trì chất lượng lưu chất trong hệ thống.

3. Sediment Discharge Valve thường lắp ở đâu?

Van thường được ưu tiên lắp tại các vị trí thấp nhất của tuyến ống, đáy bể chứa, cuối các đường nhánh hoặc khu vực có dòng chảy chậm dễ đọng cặn.

4. Van xả cặn có giống van xả khí không?

Hoàn toàn khác nhau. Van xả cặn dùng để loại bỏ chất rắn/bùn đọng ở đáy, còn van xả khí dùng để thoát bọt khí tích tụ ở điểm cao của đường ống.

5. Chọn van xả cặn cần quan tâm những thông số nào?

Bạn cần kiểm tra kỹ kích thước danh nghĩa (DN), cấp áp suất (PN), vật liệu (gang, inox, đồng), kiểu kết nối, đặc tính cặn và môi chất vận hành.

Van Xả Cặn – Giải Pháp Hỗ Trợ Vệ Sinh Và Bảo Trì Đường Ống Tối Ưu

Tóm lại, van xả cặn đóng vai trò như một "lá chắn" bảo vệ sự thông suốt và tuổi thọ cho toàn bộ hệ thống đường ống. Lựa chọn đúng chủng loại van, lắp đặt đúng vị trí xả cặn chiến lược và tuân thủ quy trình bảo trì định kỳ sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa sự cố.

Nếu bạn đang tìm kiếm giải pháp van xả cặn phù hợp cho công trình của mình, hãy chuẩn bị trước các thông số: đường kính ống, áp suất làm việc, nhiệt độ, loại môi chất và đặc tính cặn bẩn. Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu và nhận báo giá tối ưu nhất đối với van xả cặn.
