Ebara FSA Pump Catalogue: Cẩm Nang Tra Cứu Thông Số & Lựa Chọn Model Chuẩn Xác

Việc sở hữu một cuốn Ebara FSA pump catalogue trong tay là bước đầu tiên và quan trọng nhất đối với bất kỳ kỹ sư cơ điện (MEP) hay chủ đầu tư nào trước khi quyết định lắp đặt hệ thống máy bơm. Trong thực tế vận hành, không ít doanh nghiệp gặp phải tình trạng máy bơm hoạt động không đạt lưu lượng, motor bị quá nhiệt hoặc thường xuyên hư hỏng phớt cơ khí. Nguyên nhân cốt lõi thường nằm ở việc chọn sai model ngay từ khâu thiết kế hoặc không đọc hiểu chính xác các thông số kỹ thuật, đặc biệt là đường cong hiệu suất (performance curve) trong tài liệu của hãng.

Dù bạn đang cần thay thế một chiếc bơm cũ, kiểm tra cột áp cho hệ thống PCCC, hay cần catalogue để trình phê duyệt dự án, bài viết này sẽ phân tích chuyên sâu về dòng bơm Ebara FSA, giúp bạn tối ưu hóa hiệu quả vận hành và tiết kiệm chi phí năng lượng.

Vì Sao Nhiều Doanh Nghiệp Tìm Ebara FSA Pump Catalogue?

Trong các hệ thống công nghiệp và tòa nhà, dòng bơm Ebara FSA đã khẳng định được vị thế nhờ sự bền bỉ. Tuy nhiên, việc tìm kiếm và sử dụng ebara fsa catalogue pdf không chỉ đơn thuần là để xem hình dáng máy.

Những tình huống thực tế đòi hỏi catalogue chính xác:

• Thay thế tương đương: Khi một chiếc bơm cũ sau 10-15 năm vận hành cần được thay thế, kỹ sư cần catalogue để tìm model tương đương về kích thước lắp đặt nhằm tránh việc phải sửa đổi đường ống phức tạp.

• Phê duyệt thiết kế: Đối với các dự án lớn, catalogue là tài liệu pháp lý kỹ thuật bắt buộc để chủ đầu tư và tư vấn giám sát đánh giá thiết bị có đạt chuẩn yêu cầu hệ thống hay không.

• Tối ưu hóa điểm vận hành: Kỹ sư cần kiểm tra lưu lượng (Q) và cột áp (H) thực tế để đảm bảo máy bơm không chạy quá xa điểm hiệu suất cao nhất (BEP).

Rủi ro khi không có tài liệu kỹ thuật chuẩn:

Nhiều đơn vị hiện nay vẫn mắc lỗi chọn bơm theo công suất motor (kW) thay vì thông số thủy lực. Điều này dẫn đến việc chọn sai model, không đọc được đường cong hiệu suất dẫn đến tình trạng xâm thực (cavitation) hoặc chọn nhầm các dòng catalogue cũ đã ngừng sản xuất. Việc tra cứu catalogue bơm ebara fsa chính hãng giúp bạn loại bỏ mọi sai số, đảm bảo hệ thống vận hành trơn tru ngay từ ngày đầu.

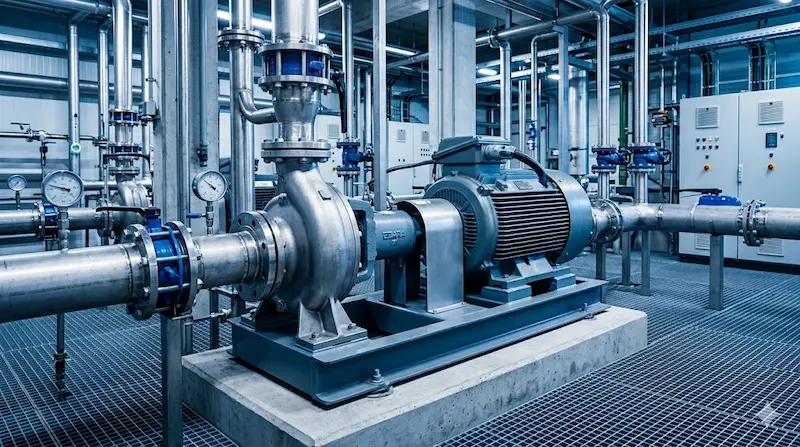

Ebara FSA Pump Là Gì?

Ebara FSA Pump là dòng máy bơm ly tâm trục ngang rời trục tiêu chuẩn công nghiệp của tập đoàn Ebara (Nhật Bản). Đây là dòng bơm "quốc dân" trong mảng cấp thoát nước và HVAC nhờ thiết kế tối ưu cho các môi trường nước sạch và chất lỏng không có tính ăn mòn cao.

Định nghĩa chuyên ngành: Ebara FSA Pump là dòng bơm ly tâm trục ngang công nghiệp được sử dụng phổ biến trong hệ thống cấp nước, HVAC và tuần hoàn công nghiệp nhờ hiệu suất ổn định và độ bền cao.

Đặc điểm cấu tạo và vận hành:

• Thiết kế Back Pull Out: Cho phép tháo rời các bộ phận quay (cánh bơm, trục, phớt) mà không cần tháo rời vỏ bơm và đường ống. Điều này giúp rút ngắn 50% thời gian bảo trì định kỳ.

• Vật liệu đa dạng: Thường có vỏ bằng gang đúc cấp cao, cánh bơm bằng đồng hoặc gang, và phớt cơ khí chống rò rỉ tuyệt đối.

• Nguyên lý: Sử dụng lực ly tâm được tạo ra bởi cánh quạt xoay tốc độ cao để đẩy nước từ tâm cánh ra mép vỏ bơm, chuyển hóa động năng thành áp năng.

Dòng bơm này được thiết kế để vận hành liên tục 24/7 trong các nhà máy sản xuất, hệ thống điều hòa trung tâm Chiller, và các trạm bơm cấp nước đô thị với độ rung và tiếng ồn cực thấp.

Ebara FSA Pump Catalogue Bao Gồm Những Gì?

Một bản ebara fsa pump specifications đầy đủ không chỉ cung cấp kích thước mà còn chứa đựng "linh hồn" của máy bơm: biểu đồ kỹ thuật.

Các thông số then chốt cần quan tâm:

1. Flow Rate (Lưu lượng): Ký hiệu là Q (m³/h hoặc L/min). Đây là lượng nước bơm di chuyển được trong một đơn vị thời gian.

2. Head (Cột áp): Ký hiệu là H (m). Cho biết khả năng đẩy cao hoặc đẩy xa của bơm, đã bao gồm tổn thất áp suất qua đường ống và phụ kiện.

3. Efficiency Curve (Đường cong hiệu suất): Đây là thông số quan trọng nhất. Một chiếc bơm tốt phải có điểm vận hành thực tế nằm gần khu vực hiệu suất cao nhất (BEP) để tiết kiệm điện năng.

4. NPSH (Net Positive Suction Head): Thông số chống xâm thực. Nếu áp suất đầu vào thấp hơn chỉ số NPSH trong catalogue, bơm sẽ bị rung và hỏng cánh nhanh chóng.

Tại sao phải đọc đúng catalogue?

Việc đọc hiểu các thông số này giúp doanh nghiệp tránh được tình trạng quá tải motor khi lưu lượng vượt mức cho phép. Đồng thời, dựa trên kích thước lắp đặt trong catalogue, đội ngũ thi công có thể đổ bệ móng máy bơm chính xác đến từng milimet, đảm bảo tính thẩm mỹ và kỹ thuật cho phòng máy.

Các Model Phổ Biến Trong Ebara FSA Pump Catalogue

Ebara cung cấp dải model cực kỳ rộng để đáp ứng từ nhu cầu dân dụng đến công nghiệp nặng. Dưới đây là bảng so sánh các model tiêu biểu:

Phân tích vật liệu:

• Dòng Thân Gang (Standard): Phù hợp nhất cho nước sạch nhiệt độ từ 0-80°C. Đây là lựa chọn kinh tế cho các hệ thống giải nhiệt cooling tower.

• Dòng Tùy Chỉnh (Inox/Phớt đặc biệt): Đối với các yêu cầu bơm nước nóng lên đến 120°C hoặc hóa chất nhẹ, Ebara cung cấp tùy chọn thay đổi vật liệu cánh bơm và phớt để tăng tuổi thọ thiết bị.

Cách Đọc Thông Số Trong Ebara FSA Pump Catalogue

Để chọn được model chuẩn, bạn cần nắm vững quy tắc đặt mã của hãng.

Ví dụ: Model 100x80 FSJA 5 18.5

• 100: Đường kính họng hút (mm).

• 80: Đường kính họng xả (mm).

• FSJA: Ký hiệu dòng bơm (thế hệ FSA cải tiến).

• 5: Tần số dòng điện (50Hz).

• 18.5: Công suất động cơ (kW).

Phân tích đường cong hiệu suất (Performance Curve)

Khi nhìn vào biểu đồ trong ebara fsa pump catalogue, bạn sẽ thấy các đường cong dốc xuống. Điểm giao giữa đường cong của bơm và đường đặc tính hệ thống ống dẫn chính là điểm làm việc thực tế.

• Sai lầm phổ biến: Nhiều người chọn bơm có cột áp quá cao so với nhu cầu, dẫn đến việc bơm chạy về phía cuối đường cong (lưu lượng lớn, áp thấp), gây ra hiện tượng dòng điện tăng cao vượt mức định mức của motor.

• Giải pháp: Luôn chọn model sao cho điểm làm việc nằm ở giữa biểu đồ để đạt tuổi thọ bạc đạn và phớt cơ khí cao nhất.

So Sánh Ebara FSA Với Các Dòng Bơm Ly Tâm Khác

Dòng FSA là sự lựa chọn hoàn hảo khi bạn ưu tiên lưu lượng lớn và sự bền bỉ. Trong khi bơm trục đứng chiếm ưu thế về không gian và áp lực cực cao (như bơm bù áp PCCC), Ebara FSA lại chiếm lĩnh thị trường nhờ khả năng bảo trì "lành" và linh kiện thay thế luôn sẵn có.

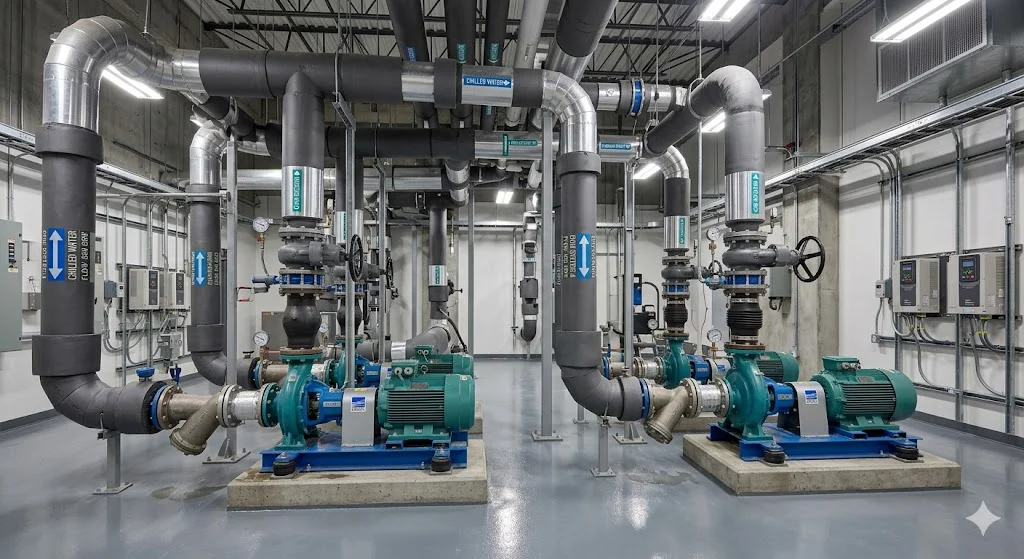

Ebara FSA Pump Được Dùng Trong Những Hệ Thống Nào?

Nhờ dải thông số rộng, Ebara FSA xuất hiện trong hầu hết các công trình trọng điểm:

1. Hệ thống HVAC: Dùng để vận hành vòng tuần hoàn nước lạnh cho Chiller hoặc nước nóng cho Boiler trong các tòa nhà, khách sạn 5 sao.

2. Sản xuất công nghiệp: Cấp nước cho dây chuyền sản xuất thực phẩm, dệt nhuộm, hoặc làm mát máy móc trong nhà máy cơ khí.

3. Hệ thống PCCC: Làm bơm chữa cháy chính (bơm điện) nhờ khả năng đạt lưu lượng lớn trong thời gian ngắn để dập tắt hỏa hoạn.

4. Xử lý nước: Bơm nước cấp từ nguồn vào bồn chứa hoặc bơm trung chuyển giữa các bể lọc.

Sai Lầm Thường Gặp Khi Chọn Ebara FSA Pump

Việc thiếu kinh nghiệm khi tra cứu ebara fsa pump catalogue có thể dẫn đến những hậu quả đắt giá:

• Chọn dư công suất: Kỹ sư thường có tâm lý "trừ hao" quá mức, chọn bơm lớn hơn nhu cầu thực tế. Kết quả là máy bơm bị rung, ồn và tiêu tốn điện năng lãng phí hàng tháng.

• Bỏ qua NPSH: Đặc biệt khi hút nước từ bể ngầm sâu. Nếu không tính toán NPSH, hiện tượng bọt khí sẽ phá hủy cánh bơm chỉ sau vài tháng vận hành.

• Sử dụng catalogue lỗi thời: Các phiên bản cũ có thể có hiệu suất thấp hơn hoặc kích thước mặt bích khác so với tiêu chuẩn mới nhất. Hãy luôn cập nhật bản PDF mới nhất từ nhà phân phối.

Hướng Dẫn Chọn Ebara FSA Pump Theo Hệ Thống

Để chọn được máy bơm tối ưu, hãy tuân thủ quy trình 5 bước sau:

1. Xác định lưu lượng (Q): Tổng nhu cầu nước của các thiết bị đầu cuối.

2. Tính cột áp tổng (H): Bao gồm chênh lệch độ cao thực tế + tổn thất áp suất ma sát trong đường ống + áp suất dư tại đầu ra.

3. Tra cứu biểu đồ (Curve): Tìm model có đường cong bao phủ điểm (Q, H) đã tính.

4. Kiểm tra điều kiện môi trường: Nhiệt độ nước, độ pH để chọn vật liệu phớt và vỏ bơm phù hợp.

5. Xác nhận motor: Chọn công suất motor (kW) lớn hơn công suất trên trục bơm tại điểm làm việc tối đa để tránh quá tải.

FAQ: Câu Hỏi Thường Gặp Về Ebara FSA Pump Catalogue

1. Ebara FSA Pump Catalogue có chứa đường cong hiệu suất không?

Có. Tất cả catalogue chính hãng của Ebara đều bao gồm biểu đồ Performance Curve cho từng model, giúp người dùng xác định lưu lượng, cột áp và công suất tiêu thụ thực tế.

2. Làm sao chọn đúng model Ebara FSA khi chỉ biết công suất motor?

Đây là cách làm sai. Bạn phải xác định được lưu lượng (m³/h) và cột áp (m) trước, sau đó mới tra catalogue để tìm model phù hợp, từ đó mới suy ra công suất motor cần thiết.

3. Ebara FSA có thể bơm được nước nóng không?

Dòng FSA tiêu chuẩn dùng phớt cơ khí cho nước đến 80°C. Nếu bơm nước nóng cao hơn (lên đến 120°C), bạn cần yêu cầu nhà cung cấp thay đổi loại phớt chịu nhiệt chuyên dụng.

4. Sự khác biệt giữa FSA và FSJA là gì?

FSJA là dòng cải tiến của FSA với thiết kế thủy lực được tối ưu hơn, giúp tăng hiệu suất và giảm mức độ rung ồn, tuy nhiên kích thước lắp đặt cơ bản vẫn được giữ tương đương để dễ dàng thay thế.

Kết Luận: Chọn Ebara FSA Như Thế Nào Để Đạt Hiệu Quả Cao?

Việc lựa chọn máy bơm dựa trên Ebara FSA pump catalogue không chỉ là một công việc kỹ thuật mà còn là bài toán tối ưu hóa chi phí cho doanh nghiệp. Một lựa chọn đúng đắn.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Ebara fsa pump catalogue!
