Van Tổng Nước: Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống phân phối chất lỏng nào – từ hạ tầng cấp nước gia đình, tòa nhà chung cư đến các nhà máy công nghiệp quy mô lớn – van khóa nước tổng luôn đóng vai trò là "trái tim" kiểm soát an toàn toàn bộ mạng lưới. Một sự cố rò rỉ hay vỡ đường ống xảy ra bất ngờ sẽ trở thành thảm họa tài chính nếu hệ thống thiếu đi thiết bị đóng ngắt trung tâm đạt chuẩn, khiến nước tràn lan gây hư hỏng tài sản và gián đoạn vận hành.

Tuy nhiên, việc chọn mua và lắp đặt van khóa nước tổng lại thường bị xem nhẹ hoặc thực hiện theo cảm tính. Sự nhầm lẫn giữa các chủng loại van, sai lệch kích thước danh nghĩa (DN) hay chọn sai vật liệu chịu áp lực có thể dẫn đến hiện tượng kẹt van, ăn mòn hoặc rò rỉ sau thời gian ngắn đưa vào sử dụng. Bài viết này sẽ phân tích toàn diện khía cạnh kỹ thuật của thiết bị, giúp bạn xây dựng hạ tầng cấp nước an toàn và bền bỉ nhất.

Van tổng nước là gì?

Van tổng nước là thiết bị được lắp trên đường ống chính nhằm đóng, mở hoặc kiểm soát dòng nước cung cấp cho toàn bộ hoặc một khu vực của hệ thống. Tùy nhu cầu sử dụng, van tổng có thể sử dụng dạng van cửa, van bi, van bướm hoặc van cầu với nhiều kích thước, vật liệu và kiểu kết nối khác nhau.

Về mặt vị trí, thiết bị này luôn được ưu tiên bố trí tại các khu vực chiến lược:

• Đầu nguồn cấp nước: Ngay sau trạm bơm trung tâm hoặc tuyến ống cấp nước của thành phố.

• Sau đồng hồ nước: Nơi giáp ranh giữa hạ tầng phân phối chung và tuyến ống nội bộ của công trình.

• Trước các điểm phân nhánh chính: Nhằm chia tách các khu vực chức năng riêng biệt (ví dụ: từng tầng tòa nhà, từng xưởng sản xuất).

Cần phân biệt rõ van khóa nước tổng với các loại van chuyên dụng khác trên đường ống. Trong khi van một chiều chỉ giữ nhiệm vụ chống chảy ngược, van giảm áp phụ trách ổn định áp suất đầu ra, thì van tổng lại nắm giữ quyền kiểm soát tuyệt đối trạng thái đóng/mở của dòng chảy. Nhờ có van tổng, kỹ sư và thợ cơ điện có thể cô lập nhanh chóng một khu vực sự cố để tiến hành bảo trì, bảo dưỡng mà không làm gián đoạn nguồn nước của toàn bộ công trình.

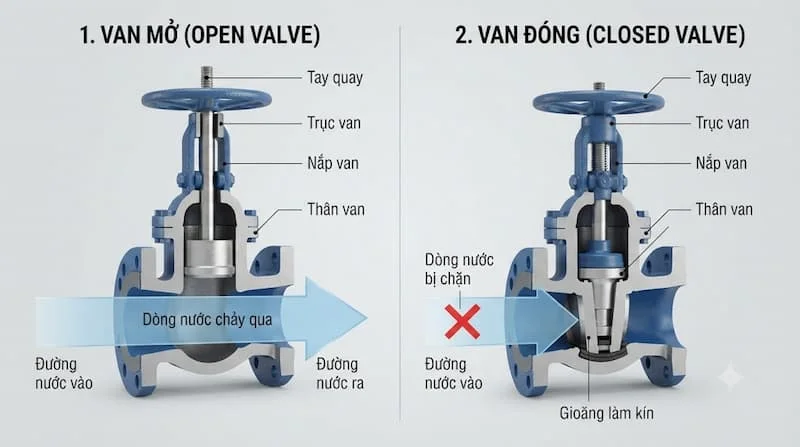

Nguyên lý hoạt động của van khóa nước tổng

Về bản chất cơ học, nguyên lý vận hành của van nước dùng làm van tổng dựa trên việc thay đổi tiết diện thông thủy bên trong thân van thông qua bộ phận đóng/mở (đĩa van, bi van, hay lá van).

When bộ phận điều khiển (tay gạt, tay quay hoặc bộ truyền động) tác động lực, phần tử đóng/mở sẽ di chuyển:

• Trạng thái Mở hoàn toàn (Fully Open): Bộ phận đóng/mở rút hoàn toàn khỏi lòng ống, cho phép dòng chất lỏng đi qua với lưu lượng tối đa và tổn thất áp suất ở mức thấp nhất.

• Trạng thái Đóng hoàn toàn (Fully Closed): Phần tử đóng/mở bị nén chặt vào ghế van (seat), chặn đứng hoàn toàn dòng chảy nhờ cơ cấu làm kín bằng kim loại hoặc gioăng cao su (EPDM, PTFE).

Mỗi hệ thống đường ống đều hoạt động dưới một dải áp lực và lưu lượng nhất định. Việc chọn van có áp suất làm việc (PN - Pressure Nominal) thấp hơn áp lực thực tế của đường ống sẽ dẫn đến hiện tượng biến dạng đĩa van, nứt vỡ thân van hoặc hư hỏng gioăng làm kín. Bên cạnh đó, nhiệt độ môi chất và hiện tượng va đập thủy lực (water hammer) cũng là những yếu tố ảnh hưởng trực tiếp đến tuổi thọ cơ học của thiết bị.

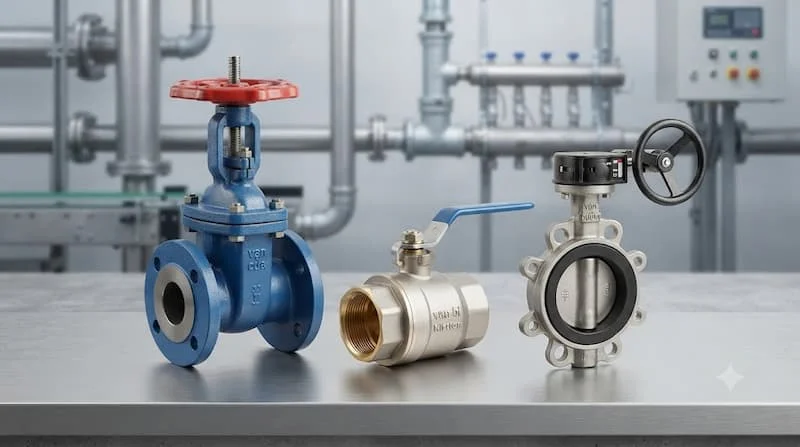

Các loại van khóa nước tổng phổ biến hiện nay

Trên thị trường hiện nay, tùy thuộc vào kích thước đường ống và yêu cầu vận hành, nhiều dòng van công nghiệp khác nhau có thể được ứng dụng làm van khóa nước tổng:

1. Van cửa (Gate Valve)

Là lựa chọn hàng đầu cho các tuyến ống cấp nước chính từ DN50 trở lên.

• Đặc điểm: Đĩa van nâng lên hạ xuống vuông góc với dòng chảy. Khi mở hoàn toàn, van không gây cản trở dòng chảy.

• Ưu điểm: Khả năng chịu áp cao, tổn thất áp suất cực thấp, đóng mở chắc chắn.

2. Van bi (Ball Valve)

Được ứng dụng phổ biến từ các công trình dân dụng cho đến các tuyến ống công nghiệp kích thước vừa và nhỏ.

• Đặc điểm: Sử dụng một viên bi kim loại có đục lỗ xuyên tâm để đóng/mở.

• Ưu điểm: Thao tác đóng/mở cực nhanh chỉ với góc quay 90 độ, độ kín khít tuyệt đối.

3. Van bướm (Butterfly Valve)

Giải pháp tối ưu cho các tuyến ống cấp nước đường kính lớn trong không gian lắp đặt hạn chế.

• Đặc điểm: Đĩa van dạng đĩa tròn xoay quanh trục cố định nằm giữa thân van.

• Ưu điểm: Thiết kế cực kỳ gọn nhẹ, chi phí tối ưu hơn van cửa ở các size lớn (từ DN100 trở lên).

4. Van cầu (Globe Valve)

Thường chọn làm van tổng cho các khu vực đòi hỏi vừa đóng ngắt, vừa phải điều tiết chính xác lưu lượng nước.

• Đặc điểm: Dòng chảy đi qua van bị đổi hướng dạng chữ S.

• Ưu điểm: Khả năng điều tiết lưu lượng xuất sắc, tuy nhiên tổn thất áp lực qua van cao hơn van cửa và van bi.

Ngoài ra, cũng thường được lắp ngay sau van tổng để ngăn chặn hiện tượng nước ngưng chảy ngược làm hỏng đồng hồ hoặc thiết bị đo.

Thông số kỹ thuật cần quan tâm khi chọn van khóa nước tổng

Để hệ thống vận hành an toàn, kỹ sư thu mua bắt buộc phải làm rõ các thông số kỹ thuật cốt lõi của van khóa nước tổng:

• Kích thước danh nghĩa (DN): Các dải size tiêu chuẩn như DN15, DN20, DN25 (dùng cho dân dụng) hoặc DN50, DN65, DN80, DN100, DN150, DN200 (dùng cho công nghiệp). Lưu ý quan trọng: Kích thước DN (Nominal Diameter) là đường kính danh định bên trong, hoàn toàn không phải đường kính ngoài thực tế (OD) của van hay đường ống.

• Vật liệu thân van:

  • Đồng (Brass/Bronze): Chống ăn mòn tốt, phổ biến cho đường ống nhỏ (DN15 - DN50).

  • Gang (Ductile/Cast Iron): Chịu lực tốt, chi phí tối ưu cho tuyến ống đường kính lớn.

  • Inox (SUS304, SUS316): Chống ăn mòn hóa chất vượt trội, chịu nhiệt và áp suất cao.

• Kiểu kết nối: Kết nối nối ren (Threaded) cho van nhỏ; Kết nối mặt bích (Flanged - BS, JIS, ANSI), Wafer hoặc Lug cho các cỡ van lớn.

• Cấp áp suất làm việc (PN): PN10 (10 bar), PN16 (16 bar) hoặc PN25 (25 bar).

• Kiểu vận hành: Tay gạt (Lever), Tay quay vô năng (Handwheel) hoặc tích hợp Bộ truyền động điện/khí nén (Actuator) cho hệ thống tự động hóa.

van khóa nước tổng nên chọn loại nào? So sánh các loại van

Không có một loại van đường ống nước nào là hoàn hảo cho mọi ứng dụng. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn tổng quan để đưa ra lựa chọn chính xác:

Lời khuyên: Đừng bao giờ chọn mua van tổng chỉ vì giá thành rẻ. Một chiếc van kém chất lượng có thể bị kẹt ty hoặc gãy đĩa van đúng vào thời điểm xảy ra sự cố khẩn cấp, gây ra hậu quả thiệt hại nghiêm trọng hơn rất nhiều so với chi phí đầu tư van ban đầu.

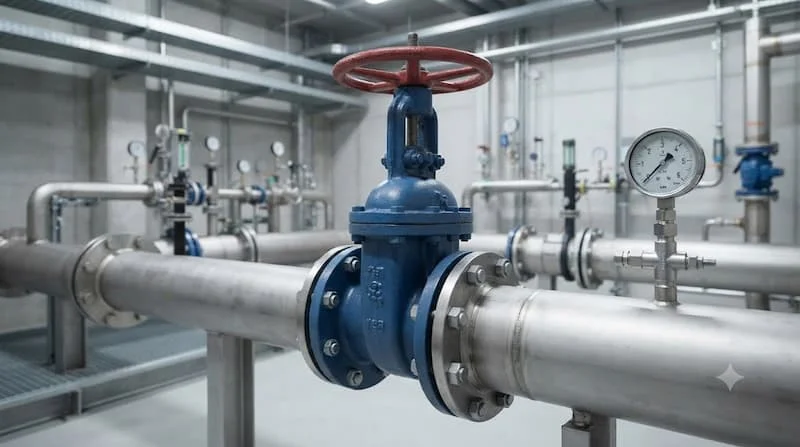

van khóa nước tổng được sử dụng ở đâu?

Sản phẩm hiện diện trong hầu hết các công trình xây dựng và hạ tầng kỹ thuật:

• Hệ thống cấp nước gia đình: Lắp ngay sau đồng hồ nước tổng để ngắt nguồn nước khi gia đình đi xa hoặc khi cần sửa chữa thiết bị vệ sinh.

• Tòa nhà chung cư & Cao ốc: Bố trí van tổng cho từng trục đứng (riser), từng tầng hoặc từng căn hộ nhằm cô lập phạm vi bảo trì mà không ảnh hưởng đến các hộ xung quanh.

• Nhà máy & Xưởng sản xuất: Kiểm soát các nhánh nước cấp sản xuất, nước làm mát máy móc, giúp chủ động ngắt nước từng khu vực khi vệ sinh nhà xưởng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Sử dụng các dòng van cửa tín hiệu điện hoặc van bướm tín hiệu điện đạt chuẩn PCCC làm van tổng chia ngả cho các cụm Sprinkler, Drencher.

• Hệ thống HVAC & Cơ điện: Quản lý tuyến đường ống nước lạnh (Chilled water) và nước nóng trung tâm.

Những sai lầm thường gặp khi lắp van khóa nước tổng

Trong thực tế thi công, nhiều công trình gặp sự cố vận hành do mắc phải các sai lầm cơ bản sau:

1. Chọn sai kích thước DN: Chọn van có DN nhỏ hơn đường ống gây thắt nút cổ chai, giảm lưu lượng và gây mất áp toàn hệ thống.

2. Không tính toán áp suất thực tế: Lắp van chịu áp PN10 vào đường ống có áp suất đỉnh đạt 12-14 bar dẫn đến nứt thân van hoặc rò rỉ gioăng.

3. Dùng van sai mục đích: Sử dụng van cửa để tiết lưu dòng chảy, khiến đĩa van bị rung lắc và mài mòn nhanh chóng do lực xé của nước.

4. Lắp ngược hướng dòng chảy: Rất nhiều dòng van tổng (như van cầu hoặc van một chiều đi kèm) quy định bắt buộc hướng dòng chảy theo mũi tên đúc trên thân van.

5. Không chừa khoảng không gian thao tác: Lắp van sát tường hoặc chèn ép tay quay khiến việc vận hành đóng/mở khi có sự cố trở nên bất khả thi.

6. Bỏ qua kiểm tra độ sạch đường ống: Tỉa xỉ hàn, cát sạn còn sót trong ống không được xả sạch trước khi lắp van sẽ làm rách gioăng làm kín.

Cách chọn van khóa nước tổng phù hợp

Để đảm bảo thiết bị vận hành ổn định trong nhiều năm, hãy áp dụng danh mục kiểm tra (Checklist) tiêu chuẩn dưới đây trước khi đặt mua:

• Xác định chính xác đường kính danh nghĩa (DN) của đường ống hiện hữu.

• Đánh giá đặc tính môi chất (nước sạch, nước thải nhẹ hay nước có chứa hóa chất).

• Đo đạc áp suất làm việc cực đại (Working Pressure) và áp suất thử nghiệm của hệ thống.

• Xác định nhiệt độ vận hành tối đa của dòng nước.

• Lựa chọn vật liệu thân van phù hợp (Đồng cho ống nhỏ, Gang/Inox cho ống lớn).

• Chọn kiểu kết nối tương thích với đường ống (Nối ren hay Nối bích theo chuẩn BS/JIS/ANSI).

• Đánh giá không gian lắp đặt để chọn kiểu van (Van cửa tốn không gian chiều cao, van bướm tốn chiều ngang).

• Chọn phương thức vận hành (Tay gạt, tay quay hay điều khiển tự động).

• Ưu tiên các thương hiệu van uy tín, có đầy đủ chứng chỉ CO/CQ và kết quả kiểm định chất lượng.

• Tra cứu thông số kích thước thực tế (Face-to-Face) của van để thi công khoảng cách chờ chính xác trên đường ống.

Lưu ý khi lắp đặt và sử dụng van khóa nước tổng

Thi công đúng kỹ thuật là điều kiện tiên quyết để đảm bảo độ bền cho van khóa nước tổng:

• Vệ sinh đường ống: Luôn xả rửa sạch cặn bẩn, phôi sắt, dây teflon thừa bên trong đường ống trước khi tiến hành kết nối van.

• Siết lực cân bằng: Khi bắt mặt bích, phải siết ốc theo hình chéo đối xứng (pattern star) với lực siết tăng dần để tránh làm lệch mặt bích hoặc nứt gãy tai van.

• Căn chỉnh đồng trục: Đảm bảo hai đầu đường ống nằm trên một đường thẳng, không dùng van để kéo nắn lệch đường ống làm gia tăng ứng suất cơ học lên thân van.

• Thao tác đúng cách: Vận hành tay quay hoặc tay gạt nhẹ nhàng, không dùng thanh nối dài (đòn bẩy) để siết quá lực làm cong ty van hoặc rách đĩa van.

• Bảo dưỡng định kỳ: Đối với các van tổng ít khi thao tác, nên tiến hành đóng/mở xoay vòng 3–6 tháng một lần để tránh hiện tượng đóng cặn vôi gây kẹt rỉ ty van.

Câu hỏi thường gặp về van khóa nước tổng

1. van khóa nước tổng dùng để làm gì?

Dùng để đóng hoặc mở hoàn toàn nguồn nước chính cho toàn bộ công trình hoặc từng khu vực đường ống riêng biệt, giúp quá trình bảo trì, sửa chữa diễn ra thuận tiện và an toàn.

2. Nên dùng van cửa hay van bi làm van khóa nước tổng?

Với đường ống nhỏ (dưới DN50), van bi là lựa chọn tuyệt vời nhờ khả năng đóng mở nhanh và kín. Đối với đường ống lớn (từ DN50 trở lên), van cửa (van gạt/van cổng) được ưu tiên hơn nhờ khả năng chịu áp lực tốt và không gây tổn thất áp suất dòng chảy.

3. van khóa nước tổng có những kích thước nào?

Van có kích thước rất đa dạng, từ các cỡ nhỏ dân dụng như DN15, DN20, DN25, DN32, DN40, DN50 cho đến các cỡ lớn công nghiệp như DN65, DN80, DN100, DN150, DN200 và lớn hơn nữa.

4. Van tổng nước bằng đồng, gang hay inox tốt hơn?

Mỗi vật liệu có ưu thế riêng: Van đồng thích hợp cho đường ống nhỏ và nước sinh hoạt; Van gang tối ưu chi phí cho công nghiệp đường kính lớn; Van inox vượt trội về khả năng chống ăn mòn và chịu nhiệt độ/áp suất cao.

5. Giá van tổng nước phụ thuộc vào những yếu tố nào?

Giá thành thiết bị được quyết định bởi chủng loại van (van cửa, van bi, van bướm), kích thước DN, cấp áp suất PN, chất liệu chế tạo, thương hiệu sản xuất và tiêu chuẩn kiểm định kèm theo.

Van tổng nước – Lựa chọn đúng giúp hệ thống vận hành an toàn

Một hệ thống cấp nước được thiết kế hoàn hảo không thể thiếu đi sự hiện diện của thiết bị van tổng nước chất lượng. Việc đầu tư đúng chủng loại van ngay từ đầu dựa trên 4 yếu tố then chốt: Kích thước (DN) – Vật liệu – Áp suất (PN) – Kiểu kết nối không chỉ đảm bảo an toàn tuyệt đối cho tài sản công trình mà còn giúp tối ưu hóa chi phí vận hành và bảo trì trong dài hạn.

Đừng để những sự cố rò rỉ hay vỡ ống làm ảnh hưởng đến hoạt động sản xuất và sinh hoạt của bạn. Việc lựa chọn sản phẩm từ các nhà cung cấp uy tín sẽ mang lại sự tin cậy lâu dài cho toàn bộ hạ tầng kỹ thuật.

Bạn đang cần tư vấn kỹ thuật hoặc nhận báo giá các dòng van tổng nước chính hãng cho dự án?

Hãy liên hệ ngay với chúng tôi, cung cấp thông số DN, áp suất làm việc và kiểu kết nối mong muốn để được đội ngũ kỹ sư hỗ trợ chọn mã sản phẩm tối ưu nhất đối với van tổng nước.
