Valve GESTRA: Tổng Quan Các Dòng Van, Ứng Dụng Hơi Nước Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong các hạ tầng năng lượng và nhà máy chế biến hiện đại, việc kiểm soát chính xác dòng lưu chất cùng áp suất, nhiệt độ đòi hỏi những giải pháp thiết bị đạt độ tin cậy tuyệt đối. Hiện tượng va đập thủy lực, rò rỉ môi chất hay ngập tràn xỉ condensate không chỉ gây thất thoát năng lượng khổng lồ mà còn đe dọa trực tiếp đến tính an toàn của toàn bộ hệ thống. Trong phân khúc công nghiệp nặng, Valve thương hiệu Gestra luôn là cái tên được các kỹ sư vận hành ưu tiên chọn lựa nhờ bề dày kỹ thuật vượt trội.

Tuy nhiên, việc tích hợp thiết bị này vào đường ống đòi hỏi sự thấu hiểu tường tận về đặc tính môi chất cũng như thông số vận hành. Bài viết này sẽ phân tích chuyên sâu toàn bộ danh mục Valve thương hiệu Gestra, giúp bạn nắm rõ cơ chế hoạt động, phạm vi ứng dụng và phương pháp lựa chọn model chuẩn xác nhất.

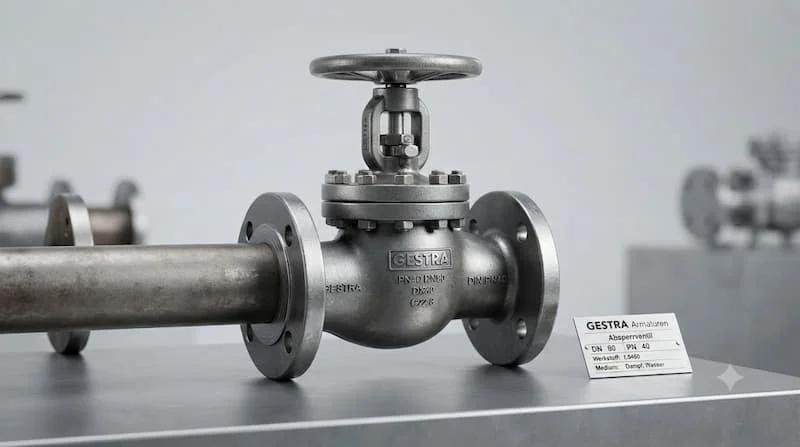

Valve GESTRA là gì?

Valve thương hiệu Gestra là tên gọi chung cho các dòng van và thiết bị kiểm soát lưu chất do thương hiệu GESTRA (Đức) phát triển, tối ưu cho ứng dụng hơi nước, condensate, nước nóng cùng các chất lỏng và khí công nghiệp. Danh mục sản phẩm bao gồm van một chiều, van điều khiển, van ngắt và bẫy hơi.

Trên thực tế, Valve thương hiệu Gestra không phải là tên gọi của một model thiết bị đơn lẻ. Đây là cách truyền thông và người dùng trong ngành gọi chung cho toàn bộ các giải pháp van công nghiệp do GESTRA sản xuất. Với hơn một thế kỷ nghiên cứu và phát triển, thương hiệu đến từ Đức này đã định hình nên những tiêu chuẩn khắt khe về độ an toàn, tính chính xác và khả năng tiết kiệm năng lượng trong ngành nhiệt lạnh.

Khác với các dòng sản phẩm phổ thông, van GESTRA được thiết kế chuyên biệt để hoạt động bền bỉ trong các điều kiện khắc nghiệt như áp suất cao, chênh áp lớn và biến thiên nhiệt độ liên tục. Việc hiểu rõ bản chất tổng thể của thương hiệu sẽ giúp kỹ sư tránh được nhầm lẫn khi tra cứu vật tư hay nâng cấp đường ống.

GESTRA chuyên về những hệ thống nào?

Các dòng GESTRA valve được tối ưu hóa đặc biệt để vận hành trong những môi trường lưu chất có yêu cầu kỹ thuật cao. Sản phẩm của hãng hiện diện phổ biến trong các mạng lưới hạ tầng sau:

• Hệ thống hơi nước (Steam systems): Kiểm soát áp suất, nhiệt độ, tách ẩm và ngăn chặn dòng chảy ngược trên tuyến đường ống cấp hơi chính và phụ.

• Hệ thống ngưng tụ (Condensate systems): Thu hồi, xả xỉ và quản lý dòng ngưng tụ nhằm tái sử dụng nhiệt lượng, nâng cao hiệu suất lò hơi.

• Hệ thống nước nóng và gia nhiệt: Điều tiết lưu lượng, ổn định nhiệt độ làm việc cho các thiết bị trao đổi nhiệt, lò sưởi công nghiệp và hệ thống dầu tải nhiệt.

• Hệ thống làm mát và HVAC: Ứng dụng trong các cụm ngưng tụ, tháp giải nhiệt, thiết bị làm mát không khí hoặc dầu (air/oil cooler) và cuộn gia nhiệt (heating coil).

Nhiều dòng van điều khiển của GESTRA được thiết kế riêng để điều chỉnh linh hoạt nhiệt độ và áp suất của steam, water hay condensate. Nhờ đó, sản phẩm được ứng dụng rộng rãi trong các nhà máy điện, nhà máy hóa chất, lọc hóa dầu, chế biến thực phẩm, dệt nhuộm và sản xuất giấy.

Các dòng Valve thương hiệu Gestra phổ biến

Thương hiệu GESTRA phát triển danh mục thiết bị đa dạng nhằm đáp ứng trọn vẹn mọi mắt xích trong chuỗi vận hành lưu chất.

1. Van một chiều GESTRA (GESTRA Check Valve / Non-return Valve)

Dòng van này giữ nhiệm vụ ngăn chặn hoàn toàn hiện tượng dòng chảy ngược, bảo vệ các thiết bị phía trước như máy bơm hay đồng hồ đo.

• Dual-plate check valve: Van một chiều hai cánh bướm, giảm chấn tốt, tối ưu không gian.

• Gravity circulation check valve: Van một chiều hoạt động dựa trên chênh lệch áp suất tự nhiên và trọng lực.

• RK non-return valve: Dòng GESTRA RK nổi tiếng là van một chiều dạng Wafer tích hợp lò xo, kiểu dáng nhỏ gọn, lắp đặt linh hoạt ở mọi vị trí (dọc, ngang, nghiêng) cho môi chất lỏng, khí và hơi.

• Swing plate check valve: Van một chiều lá lật mở full-bore, hạn chế tối đa tổn thất áp suất.

2. Van điều khiển GESTRA (GESTRA Control Valve)

Dùng để điều chỉnh chính xác ba thông số cốt lõi: áp suất, nhiệt độ và lưu lượng. Điển hình là dòng GESTRA GCV có thể tích hợp linh hoạt với bộ truyền động điện (electric actuator), bộ truyền động khí nén (pneumatic actuator) và bộ định vị (positioner).

3. Van điều áp cơ khí

Dòng thiết bị tự điều chỉnh và duy trì áp suất đầu ra ổn định mà không cần cấp nguồn năng lượng phụ trợ từ bên ngoài, giúp tối ưu chi phí hạ tầng.

4. Van điều khiển nhiệt độ

Sử dụng cảm biến nhiệt trực tiếp hoặc gián tiếp để đóng mở đĩa van, bảo đảm nhiệt độ môi chất trong các hệ thống gia nhiệt hoặc làm mát luôn nằm trong ngưỡng an toàn.

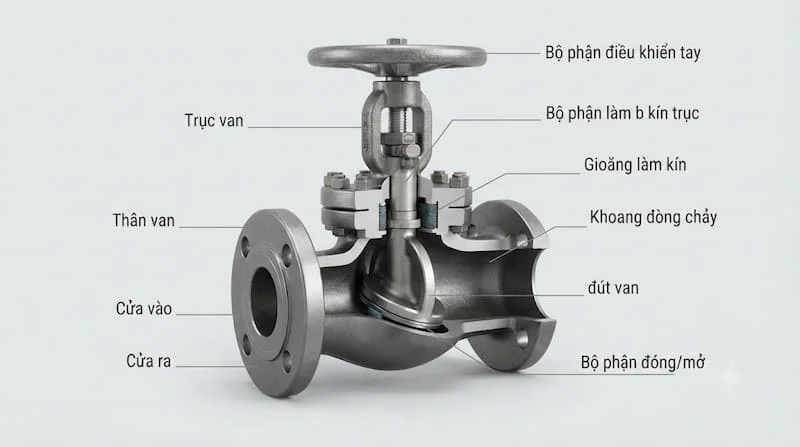

5. Van ngắt GESTRA (GESTRA Stop Valve)

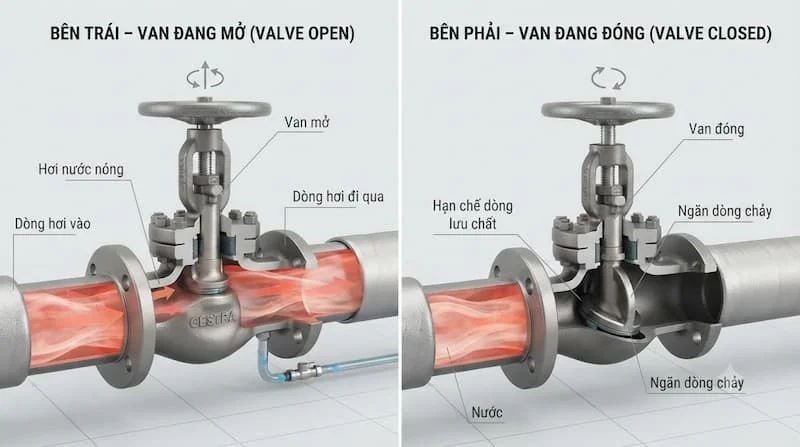

Được thiết kế để đóng kín tuyệt đối hoặc mở hoàn toàn, giúp cô lập một đoạn đường ống phục vụ công tác bảo trì, sửa chữa mà không làm rò rỉ lưu chất.

6. Thiết bị và Bẫy hơi GESTRA (GESTRA Steam Trap)

Giải pháp loại bỏ nước ngưng và khí không ngưng ra khỏi đường ống hơi nước mà không làm thất thoát hơi nóng.

Van một chiều GESTRA hoạt động như thế nào?

Cơ chế vận hành của GESTRA check valve dựa trên sự cân bằng lực giữa áp suất lưu chất và lực cơ học nội tại của van.

Khi dòng lưu chất di chuyển đúng chiều quy định, áp lực nước hoặc hơi sẽ thắng lực cản của lò xo (hoặc trọng lượng đĩa van), đẩy đĩa van rời khỏi ghế van và cho phép dòng chảy đi qua. Khi bơm dừng, áp suất đầu vào giảm xuống hoặc có xu hướng chảy ngược lại, lực lò xo kết hợp với áp lực ngược sẽ lập tức ép chặt đĩa van vào ghế van, chặn đứng dòng chảy.

GESTRA triển khai nhiều dạng cấu tạo để phù hợp từng yêu cầu:

• Dual-plate: Hai đĩa van khép lại nhanh chóng, giảm thiểu xung chấn thủy lực.

• Wafer spring (Dòng RK): Lò xo nén giữ đĩa van cân bằng, giúp van đóng tức thì ngay cả khi chênh áp cực nhỏ.

• Swing plate: Đĩa van xoay quanh trục bản lề, mở rộng tối đa tiết diện đường ống.

• Gravity circulation: Đóng mở dựa trên độ chênh tỷ trọng và trọng lực lưu chất.

Việc ứng dụng van một chiều GESTRA đúng kỹ thuật mang lại nhiều lợi ích thiết thực: bảo vệ máy bơm khỏi hiện tượng quay ngược, bảo vệ thiết bị đo đạc, ngăn ngừa nhiễm bẩn chéo giữa các tuyến ống và nâng cao độ tin cậy vận hành cho toàn bộ nhà máy.

Van điều khiển GESTRA GCV có gì đáng chú ý?

Dòng van điều khiển GESTRA GCV là giải pháp hàng đầu cho các ứng dụng đòi hỏi độ chính xác cao trong việc điều tiết nhiệt độ và áp suất. Dòng van này làm việc hiệu quả với các môi chất khắt khe như hơi nước, condensate, chất lỏng công nghiệp và các loại khí nén.

Những điểm nổi bật của GESTRA GCV nằm ở hệ thống phụ kiện tích hợp đa dạng:

• Electric Actuator: Động cơ điện cho khả năng điều khiển hành trình mịn, tích hợp dễ dàng vào hệ thống SCADA hay PLC.

• Pneumatic Actuator: Bộ truyền động khí nén phản ứng nhanh, an toàn trong môi trường chống cháy nổ.

• Positioner & Bộ lọc áp khí nén: Giúp phản hồi vị trí góc mở đĩa van chuẩn xác từng milimet và bảo vệ bộ truyền động khỏi bụi bẩn, hơi ẩm.

GESTRA thiết kế dòng GCV hướng tới mục tiêu cắt giảm tối đa thời gian dừng máy bảo trì (downtime), gia tăng thời gian vận hành liên tục (uptime) và nâng cao tuổi thọ thiết bị nhờ vật liệu chế tạo cao cấp.

Bẫy hơi GESTRA có vai trò gì trong hệ thống?

Trong quá trình truyền tải, hơi nước liên tục bị mất nhiệt ra môi trường xung quanh và ngưng tụ lại thành nước (condensate). Nếu lượng nước ngưng này không được loại bỏ kịp thời ra khỏi đường ống, hệ thống sẽ gặp phải nhiều hệ lụy nghiêm trọng:

• Giảm đáng kể hiệu suất truyền nhiệt do nước tạo thành lớp màng cản trở.

• Gây ra hiện tượng búa nước (water hammer) với lực va đập khủng quếp, có thể làm xé rách đường ống, vỡ van và hỏng thiết bị.

• Đẩy nhanh tốc độ ăn mòn và gây đóng băng đường ống trong điều kiện thời tiết lạnh.

Để giải quyết vấn đề này, GESTRA cung cấp các dòng GESTRA steam trap chất lượng cao. Tiêu biểu là dòng van xả tự động AK (automatic drainage valve) và bẫy hơi nhiệt tĩnh BK (thermostatic steam trap).

Ví dụ với dòng GESTRA AK 45, thiết bị có khả năng tự động xả khí và nước ngưng ngay từ giai đoạn khởi động cho đến khi hệ thống dừng vận hành. Với cơ cấu lò xo điều khiển thông minh, AK 45 hỗ trợ loại bỏ triệt để nguy cơ búa nước, đồng thời xả sạch đọng nước để chống đóng băng đường ống, bảo vệ an toàn cho toàn bộ hạ tầng hơi.

Thông số kỹ thuật cần kiểm tra khi chọn Valve thương hiệu Gestra

Lựa chọn van công nghiệp đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Người dùng tuyệt đối không nên đặt mua van chỉ dựa vào tên thương hiệu chung chung. Dưới đây là các thông số bắt buộc phải xác định:

• Model chi tiết: Mã sản phẩm đầy đủ của nhà sản xuất (ví dụ: RK 44, GCV, BK 45).

• Đường kính danh nghĩa (DN): Kích thước cổng van (DN15, DN50, DN100...).

• Cấp áp suất (PN / Class): Khả năng chịu áp của thân van (PN16, PN40, Class 150, Class 300...).

• Vật liệu thân và bộ phận làm kín (Seat/Disc): Nhựa, Gang cầu, Thép đúc hay Inox (SUS304, SUS316).

• Thông số vận hành: Loại môi chất, áp suất làm việc, nhiệt độ tối đa, độ chênh áp (ΔP) và lưu lượng đỉnh (Q).

• Kiểu kết nối & Hướng lắp đặt: Kết nối mặt bích (JIS, BS, ANSI), kẹp Wafer, dán keo hay nối ren; lắp ngang hay lắp đứng.

• Thông số bộ truyền động (nếu có): Điện áp điều khiển (24VDC, 220VAC), áp suất khí nén cấp cho Actuator và tín hiệu điều khiển Positioner (4-20mA).

Lưu ý quan trọng: Bạn nên chụp lại tem mác (nameplate) hoặc tra cứu trực tiếp trong tài liệu kỹ thuật (datasheet) của thiết bị cũ để lấy chính xác mã model, tránh việc suy đoán cảm tính dẫn đến mua sai chủng loại.

So sánh Valve thương hiệu Gestra với van công nghiệp thông thường

Để thấy rõ giá trị đầu tư, hãy cùng xem xét sự khác biệt giữa sản phẩm GESTRA và các dòng van công nghiệp phổ thông trên thị trường:

Không thể khẳng định GESTRA tốt hơn mọi thương hiệu trong mọi hoàn cảnh. Điều cốt lõi là mức độ tương thích. Nếu hệ thống của bạn đòi hỏi sự kiểm soát nghiêm ngặt về nhiệt - áp và độ an toàn tuyệt đối, GESTRA chính là sự đầu tư xứng đáng.

Valve thương hiệu Gestra được sử dụng ở đâu?

Nhờ khả năng vận hành bền bỉ trong môi trường khắc nghiệt, các sản phẩm GESTRA valve được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Nhà máy nhiệt điện: Kiểm soát đường ống hơi áp lực cao, quản lý hệ thống thu hồi condensate và bảo vệ khu vực lò hơi (boiler).

• Ngành hóa chất và lọc hóa dầu: Điều tiết các dòng lưu chất có tính ăn mòn, duy trì nhiệt độ cho các phản ứng hóa học thông qua hệ thống gia nhiệt hơi.

• Sản xuất công nghiệp (Giấy, Dệt may, Chế biến gỗ): Quản lý quá trình sấy, gia nhiệt và làm mát trong các dây chuyền sản xuất tự động.

• Ngành thực phẩm và đồ uống: Duy trì nhiệt độ thanh trùng, hấp tiệt trùng và đảm bảo vệ sinh an toàn môi chất.

• Hệ thống HVAC và Tòa nhà: Điều tiết nước nóng, nước lạnh và hơi cho các cụm trao đổi nhiệt trung tâm.

Khi nào nên sử dụng Valve GESTRA?

Bạn nên cân nhắc trang bị giải pháp van GESTRA khi hệ thống vận hành gặp phải các điều kiện sau:

• Hệ thống yêu cầu khả năng kiểm soát lưu lượng, áp suất và nhiệt độ hơi nước với độ chính xác cao.

• Đường ống xuất hiện nhiều đọng nước ngưng tụ cần được quản lý và thu hồi hiệu quả để tiết kiệm nhiên liệu.

• Cần ngăn chặn tuyệt đối hiện tượng dòng chảy ngược để bảo vệ các dòng máy bơm đắt tiền.

• Hệ thống vận hành liên tục 24/7, đòi hỏi thiết bị có độ tin cậy cao nhằm hạn chế tối đa nguy cơ dừng máy sự cố.

Những sai lầm thường gặp khi chọn Valve GESTRA

Trong quá trình thu mua và thay thế thiết bị, người dùng rất dễ mắc phải các sai lầm kỹ thuật sau:

1. Chỉ lựa chọn dựa vào kích thước DN: Hai chiếc van có cùng đường kính DN50 nhưng cấp áp suất PN16 và PN40 hay vật liệu thân khác nhau sẽ không thể thay thế cho nhau.

2. Bỏ qua việc đối chiếu mã Model: GESTRA sở hữu hàng trăm dòng sản phẩm. Việc chỉ yêu cầu "van GESTRA 2 inch" sẽ khiến nhà cung cấp không thể xác định đúng thiết bị bạn cần.

3. Nhầm lẫn giữa van một chiều và van điều khiển: Van một chiều vận hành tự động để chặn dòng ngược, trong khi van điều khiển cần tín hiệu tác động bên ngoài để điều tiết lưu lượng.

4. Không kiểm tra kỹ thông số Actuator: Mua van điều khiển GCV nhưng chọn sai điện áp hoặc áp suất khí nén cấp cho bộ truyền động khiến van không thể vận hành.

5. Xem nhẹ vai trò của bẫy hơi condensate: Không đầu tư bẫy hơi chất lượng sẽ làm giảm hiệu suất truyền nhiệt của toàn bộ dây chuyền, dẫn đến lãng phí chi phí nhiên liệu đốt.

Checklist chọn Valve GESTRA phù hợp

Trước khi gửi yêu cầu báo giá hoặc đặt hàng, bạn hãy hoàn thành bảng danh mục kiểm tra sau:

• Xác định chính xác dạng môi chất (Hơi nước, nước ngưng, nước nóng hay khí).

• Xác định rõ chức năng van cần đảm nhận (Ngăn dòng ngược, điều tiết hay ngắt dòng).

• Tra cứu mã model GESTRA cụ thể hoặc chụp ảnh nhãn tem thiết bị cũ.

• Xác định đường kính danh nghĩa (DN) và Cấp áp suất (PN/Class).

• Kiểm tra áp suất làm việc thực tế và áp suất cực đại của đường ống.

• Kiểm tra nhiệt độ vận hành của môi chất.

• Xác định độ chênh áp (ΔP) qua van và lưu lượng cần đáp ứng.

• Lựa chọn kiểu kết nối (Mặt bích, dán keo, kẹp Wafer hay nối ren).

• Chọn vật liệu thân van và đĩa van phù hợp với độ ăn mòn của môi chất.

• Xác định hướng lắp đặt thực tế trên công trình (Đường ống ngang hay ống đứng).

• Kiểm tra loại bộ truyền động (Actuator) và điện áp/áp suất khí nén đi kèm nếu là van điều khiển.

• Kiểm tra yêu cầu về bộ định vị (Positioner) và tín hiệu điều khiển (4-20mA).

• Đối chiếu kỹ lưỡng lại với tài liệu kỹ thuật (datasheet) của nhà sản xuất trước khi chốt đơn hàng.

Cách xác định đúng model Valve GESTRA

Nếu bạn đang cần mua van thay thế cho hệ thống hiện hữu, hãy thực hiện theo các bước sau để đảm bảo mua chính xác thiết bị:

Đầu tiên, hãy tiếp cận vị trí đặt van và chụp lại hình ảnh nhãn tem (nameplate) đúc hoặc gắn trên thân van. Trên tem sẽ hiển thị rõ mã Model, Kích thước DN, Cấp áp suất PN và Mã số sê-ri (Serial number). Tiếp theo, bạn ghi lại thông số môi chất cùng nhiệt độ, áp suất vận hành thực tế của đường ống.

Sau đó, hãy đối chiếu các thông tin này với sổ tay kỹ thuật của hãng hoặc gửi trực tiếp cho đơn vị phân phối uy tín. Nếu van cũ đã quá mờ tem, bạn hãy đo đường kính ngoài cổng kết nối, xác định kiểu bích và kiểm tra xem van thuộc dạng lá lật, lò xo hay van điều khiển để kỹ sư hỗ trợ tra cứu đúng chủng loại. [chèn link: Huong dan tra ma van GESTRA]

Câu hỏi thường gặp về Valve GESTRA

1. Valve GESTRA là của nước nào?

GESTRA là thương hiệu uy tín có xuất xứ từ Đức với lịch sử hơn 100 năm phát triển, hiện thuộc tập đoàn Spirax-Sarco Engineering plc. Hãng nổi tiếng toàn cầu về các giải pháp tối ưu hóa hệ thống hơi và quản lý condensate.

2. GESTRA có những loại van nào?

GESTRA cung cấp 4 nhóm sản phẩm chính gồm: Van một chiều (GESTRA check valve), van điều khiển (GESTRA control valve), van ngắt (Stop valve) và các thiết bị quản lý bẫy hơi ngưng tụ (Steam traps).

3. Valve GESTRA có dùng cho hơi nước không?

Có. Hệ thống hơi nước và xả condensate chính là mảng ứng dụng cốt lõi làm nên tên tuổi của GESTRA trên thị trường van công nghiệp toàn cầu.

4. Van một chiều GESTRA dùng để làm gì?

Thiết bị dùng để chặn dòng lưu chất chảy ngược trên đường ống hơi, chất lỏng hoặc khí, giúp bảo vệ an toàn cho máy bơm và các thiết bị đo phía trước.

5. Làm sao để chọn đúng Valve GESTRA?

Bạn cần xác định chính xác mã model, thông số DN, PN, môi chất, nhiệt độ, áp suất vận hành và kiểu kết nối, sau đó đối chiếu trực tiếp với datasheet chuẩn của nhà sản xuất.

Valve GESTRA – Lựa chọn tối ưu cho hệ thống hơi và condensate

Một hệ thống hơi vận hành an toàn, tiết kiệm nhiên liệu luôn đòi hỏi sự hiện diện của những thiết bị kiểm soát dòng chảy chất lượng cao. Với danh mục sản phẩm đa dạng từ van một chiều, van điều khiển GCV cho đến các cụm bẫy hơi tiên tiến, valve GESTRA đã chứng minh được vị thế hàng đầu trong việc tối ưu hóa hạ tầng năng lượng công nghiệp.

Việc lựa chọn đúng model van GESTRA dựa trên sự tính toán kỹ lưỡng các thông số áp suất, nhiệt độ và đặc tính môi chất không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa rủi ro sự cố tốn kém.
