Flange FF Type Là Gì? Cấu Tạo, Nguyên Lý Và Cẩm Nang Lựa Chọn Mặt Bích Phẳng Cho Đường Ống

Trong kỹ thuật lắp đặt và vận hành hệ thống đường ống công nghiệp, việc lựa chọn đúng kiểu bề mặt làm kín của mặt bích quyết định trực tiếp đến độ bền và độ an toàn của toàn bộ mạng lưới lưu chất. Bên cạnh các dòng bích lồi phức tạp, flange ff type nổi lên như một giải pháp kinh điển, mang tính thực tiễn cao cho nhiều cấu trúc cơ điện.

Bài viết này được tổng hợp từ góc nhìn của các chuyên gia kỹ thuật dòng chảy, phân tích chuyên sâu từ định nghĩa, cơ chế cơ học đến cách ứng dụng tối ưu loại phụ kiện này.

Vì Sao Flange FF Type Được Dùng Phổ Biến Trong Hệ Thống Đường Ống?

Trong các hạ tầng kỹ thuật thực tế như hệ thống cấp nước tòa nhà, mạng lưới điều hòa không khí HVAC, hay các đường ống áp suất thấp tại nhà máy sản xuất, việc kết nối cơ khí luôn đối mặt với rủi ro mất ổn định áp lực. Thách thức lớn nhất đối với các kỹ sư công trường là hiện tượng rò rỉ tại mặt bích xảy ra sau một thời gian ngắn vận hành.

Nguyên nhân chủ yếu thường bắt nguồn từ việc sử dụng sai loại gasket (gioăng làm kín) hoặc các kết nối không đồng bộ về mặt vật liệu giữa thiết bị đúc bằng gang và đường ống kim loại. Khi lực siết phân bổ không đều trên bề mặt nhô cao, các thiết bị bằng gang rất dễ bị nứt vỡ cục bộ, gây thiệt hại lớn về chi phí và thời gian khắc phục.

Để giải quyết triệt để bài toán kinh tế và kỹ thuật này, flange ff type (mặt bích phẳng) được ứng dụng rộng rãi như một giải pháp chuẩn hóa cho các hệ thống từ áp suất thấp đến trung bình. Sự hiện diện của FF flange giúp phân tán đều ứng suất cơ học, bảo vệ các thiết bị gang giòn và đơn giản hóa quy trình lắp đặt của thợ thi công. Nhờ tính đa năng đó, dòng flat face flange này trở thành cấu phần không thể thiếu trong mọi cuốn catalogue vật tư cơ điện.

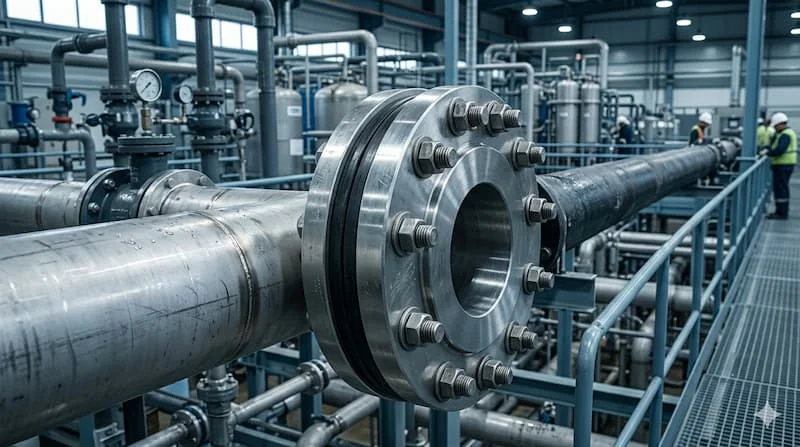

Flange FF Type Là Gì?

Flange FF type (viết tắt của Flat Face Flange) là loại mặt bích có bề mặt tiếp xúc phẳng hoàn toàn, không có phần gờ nhô cao ở giữa giống như loại bích RF (Raised Face). Bề mặt làm kín của bích được gia công nhẵn hoặc chạy các đường gân vòng tròn đồng tâm rất mịn, kéo dài liên tục từ lòng trong ra đến tận mép ngoài cùng của tháp bích.

Về mặt chức năng, dòng phụ kiện này đóng vai trò kết nối đường ống thẳng với nhau, hoặc liên kết ống với van, bơm và các máy móc công nghiệp. Điểm đặc trưng nhất của flat face flange là nó tạo độ kín với gasket toàn phần (Full-face gasket) – loại gioăng bản rộng có đục sẵn các lỗ xỏ bu-lông tương ứng, phủ kín toàn bộ diện tích bề mặt bích khi ép chặt.

Xét về mặt thuật ngữ chuyên ngành, loại flange sealing surface này còn được gọi là mặt bích phẳng thô hoặc bích mặt phẳng bẹt. Trong cấu trúc industrial flange, kiểu dáng này giúp tối giản hóa khâu gia công bề mặt cơ khí, từ đó tối ưu giá thành sản xuất mà vẫn đảm bảo tính kỹ thuật cao nhất cho ứng dụng phù hợp.

Nguyên Lý Làm Kín Của Flange FF Type

Cơ chế vận hành và chống rò rỉ lưu chất của flange ff type dựa trên nguyên lý ép phẳng bề mặt tiếp xúc rộng. Khi lắp ráp, một tấm gasket phủ toàn bộ bề mặt flange được kẹp chặt ở giữa hai mặt bích phẳng. Khi các kỹ sư siết đai ốc, hệ thống bu-lông tạo lực siết đều dọc theo chu vi trục bích, ép vuông góc tấm gioăng mềm điền đầy vào các rãnh răng cưa siêu mịn trên bề mặt kim loại.

• Vì sao FF phù hợp với flange gang? Các thiết bị công nghiệp như van, bơm, phụ kiện ngành nước hầu hết được đúc bằng gang cầu hoặc gang xám. Gang có đặc tính chịu nén tốt nhưng chịu lực uốn kéo rất kém (độ giòn cao). Bề mặt phẳng của bích FF giúp lực ép từ bu-lông truyền thẳng đều, không sinh ra momen uốn gây vỡ tai bích.

• Vì sao FF ít gây nứt hơn RF trong hệ thống gang? Nếu ta cố tình siết một mặt bích lồi (RF) của ống thép vào một mặt bích phẳng (FF) của van gang, phần gờ nhô cao của bích RF sẽ tác dụng lực tập trung vào phần lõi trong, tạo ra một đòn bẩy cơ học bẻ cong phần vành ngoài của bích gang khi siết bu-lông. Ngược lại, bề mặt phẳng giúp giảm ứng suất tập trung, loại bỏ hoàn toàn mô-men uốn này, bảo vệ van gang không bị nứt gãy tháp bích.

Các Loại Flange FF Type Phổ Biến

Dựa trên cấu trúc hình học ở phần cổ bích để liên kết với ống, mặt bích phẳng được chia thành 4 dòng cơ bản:

Slip On FF Flange (Mặt bích rỗng mặt phẳng)

• Đặc điểm: Lòng trong của bích lớn hơn đường kính ngoài của ống một chút để đút lọt ống vào bên trong, sau đó hàn hai đường lòng trong và vành ngoài.

• Ưu nhược điểm: Dễ căn chỉnh độ đồng tâm, chi phí phôi thấp nhưng chịu áp lực xung kích kém hơn bích có cổ.

• Ứng dụng: Rất phổ biến dân dụng, dùng trong các tuyến ống nước sinh hoạt, đường ống xả thông áp.

Weld Neck FF Flange (Mặt bích hàn cổ mặt phẳng)

• Đặc điểm: Có phần cổ bích thuôn dài vát mép để hàn đối đầu trực tiếp vào đầu ống.

• Ưu nhược điểm: Độ bền cơ học cực cao, chịu lực tốt hơn, phân bổ ứng suất từ cổ bích ra thân ống hoàn hảo. Nhược điểm là chi phí đắt và đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Các hệ thống luân chuyển chất lưu có hiện tượng rung lắc nhẹ hoặc chênh lệch nhiệt độ định kỳ.

Blind FF Flange (Mặt bích mù mặt phẳng)

• Đặc điểm: Là một đĩa tròn phẳng đặc, không có lỗ khoét ở tâm, chỉ có các lỗ xỏ bu-lông ở vành ngoài.

• Ưu nhược điểm: Chịu được áp lực cao tại cuối đường ống nhưng tạo ra vùng áp suất tĩnh lớn.

• Ứng dụng: Dùng để bịt kín đầu ống hoặc các cửa xả chờ, phục vụ cho công tác mở rộng hệ thống hoặc cô lập để súc rửa đường ống sau này.

Threaded FF Flange (Mặt bích ren mặt phẳng)

• Đặc điểm: Phần tâm bích được gia công bước ren trong tiêu chuẩn (NPT hoặc BSPT).

• Ưu nhược điểm: Tạo kết nối ren tiện lợi, không cần hàn nhiệt, không làm thay đổi tính chất cơ lý của vật liệu ống. Hạn chế là nguy cơ rò rỉ ở chân ren nếu không quấn băng keo lụa kỹ.

• Ứng dụng: Phù hợp với các khu vực cấm lửa, dễ cháy nổ như kho xăng dầu hoặc đường ống có kích thước nhỏ dưới DN50.

Thông Số Kỹ Thuật Quan Trọng Của FF Flange

Để tích hợp chính xác cấu phần này vào bản vẽ thiết kế, các kỹ sư cần đồng bộ hóa toàn bộ các thông số hình học và lý hóa:

• Kích thước định danh (Nominal Size): Dải phổ biến từ DN15 đến DN600, tương thích với mọi quy cách đường ống công nghiệp hiện nay.

• Áp suất danh định (Pressure Rating): Chủ yếu tập trung ở các phân khúc PN10, PN16 (theo tiêu chuẩn châu Âu) hoặc Class 150 (theo tiêu chuẩn Mỹ).

• Tiêu chuẩn chế tạo (Flange Standards): Gồm có ANSI/ASME B16.5, DIN (châu Âu), JIS B2220 (Nhật Bản).

• Vật liệu cốt lõi (Materials):

  • Gang (Ductile Iron/Cast Iron): Dùng nhiều nhất trong ngành nước nhờ giá thành rẻ.

  • Thép carbon (Carbon Steel - A105): Chịu lực kéo tốt, dùng cho hệ thống khí, nước nóng.

  • Inox (Stainless Steel - 304/316): Chống rỉ sét, dùng cho môi trường hóa chất.

Giải thích chuyên sâu: Vì sao sai tiêu chuẩn không lắp được? Mặc dù cùng một kích thước ống (ví dụ DN100), nhưng một mặt bích chuẩn BS PN16 sẽ có đường kính vòng chia lỗ bu-lông và số lượng lỗ bu-lông hoàn toàn khác với chuẩn JIS 10K. Việc ép cưỡng bức hai tiêu chuẩn khác nhau sẽ làm lệch tâm lỗ, không thể xỏ bu-lông. Đồng thời, vì sao FF phù hợp hệ thống áp thấp? Do diện tích tiếp xúc của mặt phẳng FF lớn, áp lực siết bị phân tán trên diện rộng khiến áp suất nén trên mỗi đơn vị diện tích gioăng thấp hơn bích RF, nên cấu trúc này chỉ tối ưu cho các hệ thống áp suất trung bình - thấp nhằm tránh rò rỉ vi mô.

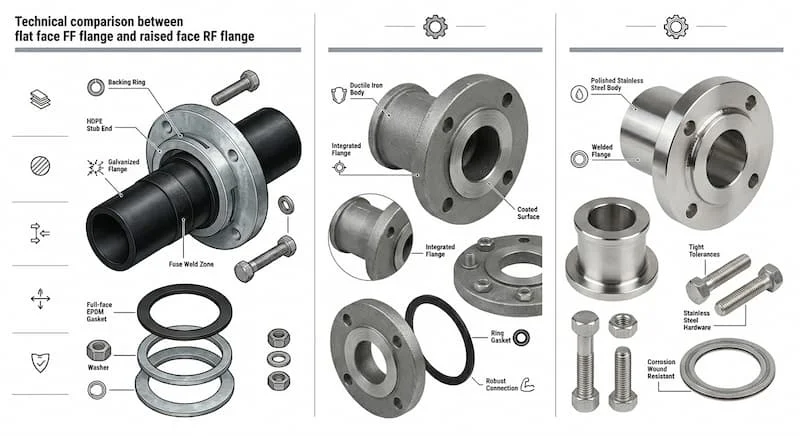

So Sánh FF Flange Và RF Flange

Việc nhầm lẫn giữa hai kiểu bề mặt làm kín này là lỗi sơ đẳng nhưng để lại hậu quả nghiêm trọng tại công trường. Hãy cùng đối chiếu qua bảng sau:

Insight lựa chọn từ chuyên gia: Hãy luôn dùng flange ff type khi thiết bị đối ứng đi kèm (như van bướm thân gang, bơm đúc gang) sở hữu mặt phẳng phẳng hoàn toàn. Chỉ chuyển sang dùng bích RF khi toàn bộ hệ thống ống, van đều làm bằng thép, inox và vận hành ở dải áp suất cao trên 20 bar, nơi yêu cầu lực tập trung cao độ vào gioăng nhẫn để chống xé.

Flange FF Type Được Dùng Trong Những Hệ Thống Nào?

Bằng việc sở hữu thiết kế phẳng an toàn, dòng bích này xuất hiện dày đặc trong các dự án hạ tầng kỹ thuật:

• Hệ thống cấp nước sạch & thoát nước: Trục ống dẫn nước thô, mạng lưới phân phối nước sạch sinh hoạt đô thị.

• Hệ thống HVAC: Đường ống dẫn nước lạnh (Chilled water) cho các tháp giải nhiệt tòa trung tâm thương mại.

• Hệ thống phòng cháy chữa cháy (PCCC): Mạng lưới ống thép dẫn nước cứu hỏa tĩnh áp của chung cư, nhà xưởng.

• Nhà máy xử lý nước thải: Kết nối các bồn chứa, máy khuấy, bơm bùn tuần hoàn.

• Hệ thống gang cầu: [chèn link: linh kiện gang] liên kết các van cổng, van một chiều thân gang vào đường ống.

• Trường hợp thực tế (Case study): Trong dự án thi công hệ thống nước sạch đô thị tại một quận mới, đơn vị thầu phụ thực hiện kết nối một loạt các van gang kích thước lớn DN300 vào trạm bơm. Do đặc thù thân van làm bằng gang đúc có mặt bích phẳng, toàn bộ hệ thống ống thép nối vào đều được chỉ định sử dụng bích thép dòng FF flange. Sự đồng bộ mặt phẳng này giúp đội ngũ thợ lắp máy siết chặt bu-lông mà không lo ngại nguy cơ nứt vỡ tai van, đảm bảo trạm bơm vận hành thông suốt mà không ghi nhận bất kỳ điểm thấm sương nào tại các mối nối.

Những Sai Lầm Thường Gặp Khi Dùng FF Flange

Trong quá trình giám sát thi công, các kỹ sư thường ghi nhận những sai sót kỹ thuật phổ biến sau:

• Dùng sai gasket: Tiết kiệm chi phí bằng cách cắt gioăng nhẫn (Ring gasket) nhỏ để dùng cho bích FF. Điều này khiến khoảng trống vành ngoài không có điểm tựa, khi siết bu-lông sẽ làm vênh bích.

• Cố tình lắp FF với RF: Kết nối một mặt bích phẳng với một mặt bích lồi. Khi siết căng lực, bích phẳng sẽ bị uốn cong về phía khoảng hở của bích RF, dẫn đến phá hủy cấu trúc cơ học hoặc nứt mặt bích gang của thiết bị.

• Siết bu-lông không đều lực: Siết chặt hoàn toàn một góc trước rồi mới siết các góc còn lại, tạo ra ứng suất cục bộ làm biến dạng lệch tấm gioăng.

• Chọn sai dải áp suất: Đưa bích FF vào các đường ống hơi nước (steam) có áp suất và nhiệt độ quá cao vượt ngưỡng cho phép của gioăng full face.

• Không kiểm tra độ phẳng của bích trước khi ráp: Bề mặt bích bị rỉ sét dầy, bám xỉ hàn hoặc bị vênh do quá trình lưu kho nhưng không được mài nhẵn lại.

Hậu quả để lại: Gây rò rỉ lưu chất ra môi trường, làm sụt áp tuyến ống, nứt flange gang của các dòng van đắt tiền và làm giảm tuổi thọ hệ thống nghiêm trọng, buộc phải dừng vận hành để xử lý sự cố.

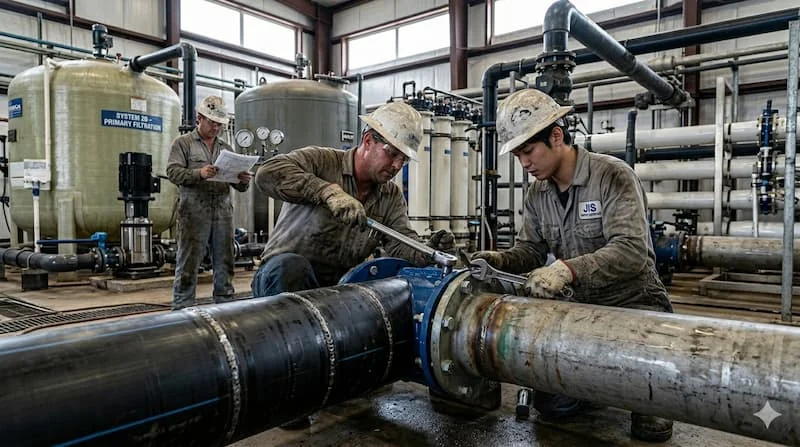

Hướng Dẫn Lắp Đặt Flange FF Type Đúng Kỹ Thuật

Để đảm bảo mối nối phẳng đạt độ kín tuyệt đối lâu dài, quy trình thi công tại hiện trường cần tuân thủ 5 bước chuẩn hóa sau:

• Bước 1: Kiểm tra bề mặt flange

  Lau sạch dầu mỡ, bụi bẩn, xỉ hàn bám trên cả hai mặt bích. Kiểm tra độ phẳng bằng thước căn lá để đảm bảo không có vết xước sâu hướng tâm.

• Bước 2: Lắp gasket full face đúng vị trí

  Đặt tấm gioăng phẳng khổ rộng vào giữa hai mặt bích. Căn chỉnh sao cho các lỗ xỏ bu-lông trên gioăng trùng khít hoàn toàn với lỗ trên bích.

• Bước 3: Căn chỉnh độ đồng tâm trục

  Dùng chốt định vị để đảm bảo hai mặt bích song song và đồng tâm, tránh hiện tượng lệch khe hở khiến bu-lông bị kẹt khi xỏ qua.

• Bước 4: Siết bu-lông theo hình sao đối xứng

  Xỏ bu-lông và vặn đai ốc bằng tay. Sau đó, dùng cờ-lê lực (siết theo từng nấc torque 30% - 60% - 100% lực thiết kế) tuân theo sơ đồ hình sao đối chéo nhau để lực nén dàn đều lên toàn bộ bề mặt phẳng.

• Bước 5: Kiểm tra áp lực thử kín toàn diện

  Bơm lưu chất vào ống, tiến hành tăng áp thử nghiệm (Hydrostatic test) theo tiêu chuẩn dự án để rà soát, kiểm tra độ kín của gasket xem có hiện tượng thấm nhỏ giọt hay không.

Checklist Chọn FF Flange Phù Hợp

Trước khi ký duyệt biên bản mua sắm vật tư, bộ phận kỹ thuật cần hoàn thành bảng kiểm soát dưới đây:

• Hệ thống áp suất hoạt động bao nhiêu? (Đảm bảo áp suất vận hành tối đa nằm trong giới hạn của PN10/PN16 hoặc Class 150).

• Lưu chất trong ống dùng cho nước sạch, nước thải hay hóa chất? (Để chọn đúng vật liệu bích gang/thép/inox và chủng loại gioăng EPDM/NBR/PTFE).

• Tiêu chuẩn tháp bích của thiết bị đi kèm là gì? (ANSI, DIN hay JIS để chọn đúng số lỗ và đường kính vòng chia bu-lông).

• Hệ thống có dùng flange gang của van/bơm không? (Nếu có thiết bị gang, bắt buộc phải chọn bích đối ứng là kiểu FF để tránh nứt vỡ).

• Nhiệt độ làm việc cực đại là bao nhiêu? (Nhằm kiểm soát độ ổn định của tấm gioăng làm kín bản rộng).

Chọn đúng FF flange giúp hệ thống vận hành ổn định và giảm rủi ro rò rỉ.

Câu Hỏi Thường Gặp Về Flange FF Type

1. Ký hiệu FF flange có nghĩa là gì trong ngành phụ kiện?

FF là cụm từ viết tắt của Flat Face (Mặt phẳng). Ký hiệu này chỉ định kiểu bề mặt làm kín của mặt bích hoàn toàn phẳng phẳng, không có gờ nhô cao ở vùng tâm chứa đường ống.

2. Về mặt hình học, FF flange khác RF flange như thế nào?

Điểm khác biệt duy nhất nằm ở bề mặt tiếp xúc. Bích FF phẳng hoàn toàn từ mép trong ra mép ngoài tháp bích, sử dụng gioăng bản rộng (Full face). Trong khi đó, bích RF (Raised Face) có một phần gờ tròn nhô cao lên khoảng $1.6 \text{ mm}$ đến $6.4 \text{ mm}$ ở xung quanh lòng ống để tập trung áp lực lên gioăng nhẫn (Ring gasket).

3. Mặt bích phẳng FF flange thì nên dùng loại gasket nào là chuẩn nhất?

Loại gioăng bắt buộc phải dùng là gioăng toàn phần (Full-face gasket). Loại gioăng này có đường kính ngoài bằng đường kính ngoài của bích và được đục sẵn các lỗ trùng khớp với lỗ bu-lông của bích nhằm tạo điểm tựa phẳng đều khi siết lực.

4. Trong trường hợp khẩn cấp, có thể lắp mặt bích FF chung với mặt bích RF không?

Về mặt nguyên tắc kỹ thuật, tuyệt đối không được lắp bích FF (đặc biệt là bích bằng gang) chung với bích RF (bằng thép). Khi siết chặt bu-lông, gờ nhô của bích RF sẽ đóng vai trò như một điểm tỳ đòn bẩy, làm cong và nứt gãy tháp bích gang của bích FF. Nếu bắt buộc phải kết nối, kỹ sư phải tiến hành gia công mài phẳng phần gờ lồi của bích RF để biến nó thành một mặt phẳng hoàn toàn trước khi ráp nối.

5. Flange ff type có thể ứng dụng trong hệ thống áp suất cao được không?

Không khuyến khích. Do có diện tích tiếp xúc bề mặt rất rộng, lực siết từ bu-lông bị phân tán ra toàn bộ bề mặt bích, khiến mật độ lực nén trên từng mm2 gioăng bị giảm xuống. Nếu chạy áp suất cao, áp lực lưu chất sẽ dễ dàng thổi bay hoặc luồn qua thớ gioăng gây rò rỉ. Đối với áp suất cao, bích RF hoặc RTJ (Ring Type Joint) là sự lựa chọn tối ưu hơn.

KẾT LUẬN

Cách Chọn Flange FF Type Giúp Hệ Thống Hoạt Động Ổn Định

Tựu trung lại, việc hiểu rõ bản chất cơ học và phạm vi ứng dụng của flange ff type là chìa khóa để kiến tạo nên một hệ thống đường ống bền bỉ, an toàn và tối ưu về mặt ngân sách. Hãy luôn nhớ quy tắc cốt lõi: lựa chọn sản phẩm đúng tiêu chuẩn kích thước hình học, sử dụng đúng loại gioăng full-face đi kèm và áp dụng đúng dải áp suất trung bình - thấp của hệ thống. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật này sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro nứt vỡ thiết bị gang đắt tiền, tiết kiệm tối đa chi phí vật tư và nhân công bảo dưỡng flange ff type.
