Flanged Adaptor Là Gì? Cấu Tạo, Nguyên Lý Và Cẩm Nang Lựa Chọn Tối Ưu Cho Đường Ống Công Nghiệp

Trong thiết kế kỹ thuật hạ tầng, việc kết nối các vật liệu ống khác nhau vào hệ thống van công nghiệp hoặc thiết bị cơ khí luôn là một bài toán phức tạp. Để xử lý mối nối giữa các đoạn ống trơn với các thiết bị mặt bích một cách nhanh chóng và an toàn, các kỹ sư cơ điện thường ưu tiên sử dụng flanged adaptor.

Bài viết chi tiết dưới đây từ chuyên gia ngành nước và cơ khí dòng chảy sẽ phân tích toàn diện về đặc tính kỹ thuật, cơ chế vận hành cũng như giải pháp ứng dụng dòng phụ kiện này vào hệ thống của bạn.

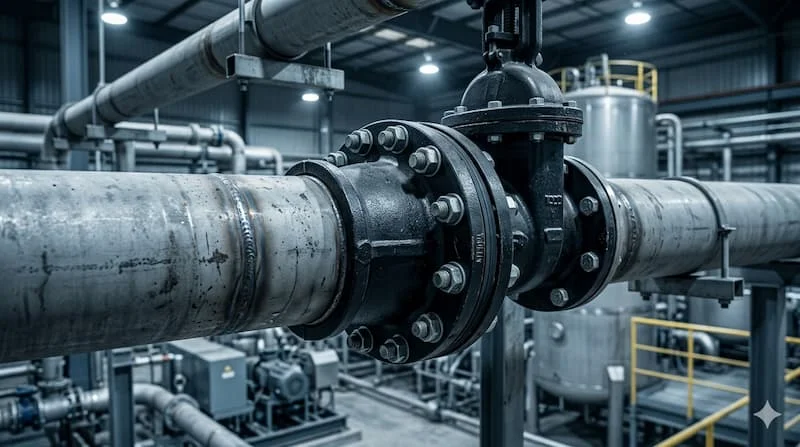

Vì Sao Flanged Adaptor Được Dùng Phổ Biến Trong Hệ Thống Đường Ống?

Tại các hạ tầng kỹ thuật lớn như hệ thống cấp nước đô thị, mạng lưới đường ống HDPE liên tỉnh hay các nhà máy công nghiệp, rủi ro biến động địa chất và chênh lệch áp lực luôn hiện hữu. Thách thức lớn nhất đối với thợ lắp máy chính là việc kết nối trực tiếp giữa các đầu ống trơn (không có vành bích sẵn) vào cụm van, đồng hồ đo lưu lượng hoặc các thiết bị mặt bích cố định khác.

Nếu sử dụng các biện pháp truyền thống, hệ thống rất dễ gặp tình trạng khó kết nối giữa ống và mặt bích do sai lệch cao độ hoặc bất đồng nhất về mặt vật liệu. Hệ quả của việc xử lý mối nối thô sơ là tình trạng rò rỉ tại điểm nối, gioăng cao su bị xê dịch và gây gián đoạn dòng chảy. Hơn nữa, việc hàn chết hoặc cố định cứng nhắc sẽ gây ra sự khó tháo lắp bảo trì khi thiết bị gặp sự cố.

Để tháo gỡ hoàn toàn các rào cản kỹ thuật này, phụ kiện Phụ kiện cơ khí (hay còn gọi là bộ thích ứng mặt bích) đã được nghiên cứu và ứng dụng như một giải pháp kết nối linh hoạt vượt trội. Sự xuất hiện của các dòng flange adaptor hiện đại không chỉ triệt tiêu xung lực co giãn đường ống mà còn hỗ trợ đẩy nhanh tiến độ thi công tại công trường một cách tối đa.

Phụ kiện cơ khí Là Gì?

Theo thuật ngữ kỹ thuật chuyên ngành, Phụ kiện cơ khí là dòng phụ kiện cơ khí chuyên dụng dùng để kết nối trực tiếp giữa một đầu ống trơn (như ống nhựa HDPE, PVC, ống thép, ống gang) với một đầu mặt bích của van hoặc thiết bị trên hệ thống đường ống.

Cấu tạo cơ bản của một bộ pipe flange adaptor chuẩn công nghiệp bao gồm các bộ phận chính sau:

• Thân adaptor (Body): Thường được chế tạo bằng gang cầu hoặc inox, một đầu thiết kế hình trụ rỗng để luồn ống trơn, một đầu xòe ra thành vành bích tiêu chuẩn.

• Vòng siết (Gland): Vành đai ép cơ học giúp tác dụng lực lên hệ thống gioăng.

• Gioăng làm kín (Gasket): Chi tiết đàn hồi nằm bên trong, ôm sát vào bề mặt ngoài của ống khi siết bu-lông.

• Mặt bích tiêu chuẩn (Flange End): Phần vành bích có đục lỗ bu-lông đồng bộ với các tiêu chuẩn quốc tế để bắt chặt vào thiết bị.

Nhờ cấu trúc module hóa này, phụ kiện đóng vai trò như một cầu nối vạn năng, tạo kết nối chắc chắn chịu lực tốt và hỗ trợ tháo lắp dễ dàng khi cần sửa chữa định kỳ.

Nguyên Lý Hoạt Động Của Flanged Adaptor

Cơ chế vận hành của flange coupling hoặc industrial pipeline fitting dựa trên nguyên lý nén ép hướng tâm (Radial Compression) và liên kết bu-lông đồng trục. Khi ống trơn được đẩy vào lòng của Phụ kiện cơ khí, các kỹ sư tiến hành siết chặt hệ thống bu-lông dọc trục nối giữa vành kẹp và thân adaptor.

Lực nén dọc này dịch chuyển vòng kẹp tiến sâu vào trong, ép chặt gioăng cao su biến dạng dẻo. Gioăng bị thu hẹp thể tích sẽ ngậm chặt, bao bọc khít xung quanh đường kính ngoài của ống trơn, tạo độ kín khít tuyệt đối ngăn chất lưu rò rỉ ra ngoài. Đồng thời, đầu vành bích của adaptor được siết cố định với mặt bích của van bằng một bộ bu-lông độc lập khác.

• Vì sao adaptor chống rò rỉ tốt? Thiết kế gioăng hình nêm độc quyền bên trong adaptor có khả năng tự bù biên dạng. Khi áp suất lòng ống tăng lên, lưu chất tác động lực đẩy ngược vào mặt trong của gioăng, vô tình làm gioăng ép càng chặt hơn vào thành ống, giúp chống rò rỉ hoàn hảo.

• Vì sao dễ bảo trì hơn kết nối hàn? Kết nối hàn đối đầu yêu cầu cắt ống, vát mép và xả mạt sắt, đồng thời cố định cứng hệ thống. Trong khi đó, mối nối bằng Phụ kiện cơ khí chỉ cần nới lỏng bu-lông là có thể trượt phụ kiện ra để thay van hoặc vệ sinh đường ống, giúp giảm thời gian dừng ca máy lên đến 70%.

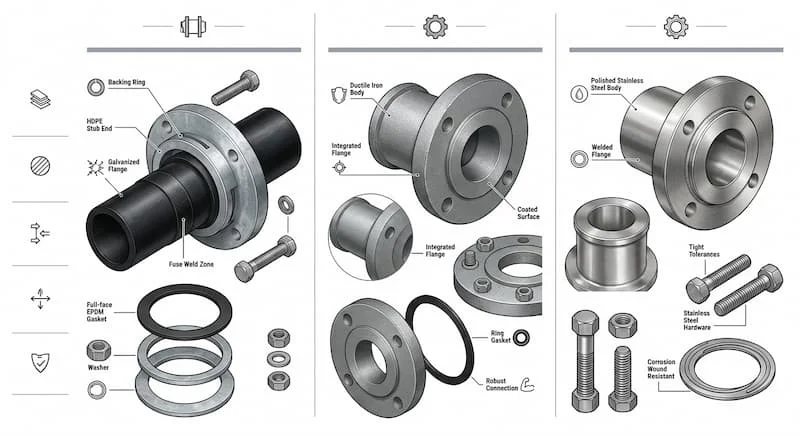

Các Loại Phụ kiện cơ khí Phổ Biến

Tùy thuộc vào bản chất vật liệu đường ống và môi trường lưu chất, bộ thích ứng mặt bích được chia thành các dòng chuyên biệt:

HDPE Phụ kiện cơ khí (Bộ thích ứng mặt bích cho ống HDPE)

• Đặc điểm: Tích hợp thêm vòng gân kim loại hoặc răng bám bằng đồng (Brass gripping ring) ở lòng trong.

• Phân tích kỹ thuật: Ống nhựa HDPE có đặc tính giãn nở nhiệt lớn và bề mặt trơn bóng. Vòng răng đồng sẽ bám sâu vào lớp nhựa khi siết chặt bu-lông, ngăn hiện tượng ống bị tuột (Pull-out) khi hệ thống chịu áp lực sụt lún đường đất.

Ductile Iron Phụ kiện cơ khí (Phụ kiện cơ khí bằng gang cầu)

• Đặc điểm: Toàn thân đúc bằng gang cầu, phủ sơn Epoxy chống ăn mòn cao cấp.

• Phân tích kỹ thuật: Dòng này có độ bền cơ học cực cao, chịu va đập tốt. [chèn link: chi phí thấp] và độ bền bỉ dài lâu khiến nó trở thành tiêu chuẩn bắt buộc trong các mạng lưới cấp thoát nước sạch và nước thải đô thị.

Stainless Steel Phụ kiện cơ khí (Phụ kiện cơ khí bằng inox)

• Đặc điểm: Chế tạo hoàn toàn bằng thép không gỉ (Inox 304 hoặc Inox 316).

• Phân tích kỹ thuật: Kháng hóa chất và chống oxy hóa tuyệt đối, chịu được nhiệt độ cao. Được ứng dụng chủ yếu trong nhà máy xử lý hóa chất, thực phẩm, dược phẩm hoặc môi trường nước biển ngập mặn.

Universal Phụ kiện cơ khí (Phụ kiện cơ khí đa năng)

• Đặc điểm: Thiết kế gioăng dải rộng và dải lỗ bu-lông hình oval trượt linh hoạt.

• Phân tích kỹ thuật: Có khả năng dung nạp đường kính ngoài (OD) của nhiều loại ống khác nhau (ví dụ một mã sản phẩm có thể dùng chung cho cả ống gang, ống thép và ống nhựa PVC). Tiêu chuẩn vành bích cũng đa năng, tương thích với cả chuẩn DIN, JIS và ANSI trên cùng một tháp bích.

Thông Số Kỹ Thuật Quan Trọng Của Phụ kiện cơ khí

Việc lựa chọn sai thông số hình học là nguyên nhân trực tiếp dẫn đến hiện tượng phá hủy cấu trúc mối nối khi chạy thử áp. Kỹ sư cần kiểm soát các thông số sau:

• Kích thước định danh (Nominal Diameter): Dải kích thước cực rộng từ DN50 đến DN600, đáp ứng tất cả các kích cỡ ống công nghiệp hiện hành.

• Áp suất làm việc (Pressure Rating): Tiêu chuẩn phổ biến là PN10 và PN16. Cần đảm bảo áp suất danh định của adaptor lớn hơn hoặc bằng áp suất đỉnh của trạm bơm.

• Tiêu chuẩn mặt bích (Flange Standards): Phổ biến nhất là ANSI (Mỹ), DIN (Châu Âu), JIS (Nhật Bản). Việc chọn sai chuẩn bích sẽ khiến các lỗ bu-lông bị lệch tâm, không thể xỏ thanh ren.

• Vật liệu Gioăng (Gasket Material):

  • EPDM: Chuyên dụng cho nước sạch, nước thải sinh hoạt, khả năng kháng ozone tốt.

  • NBR: Kháng dầu, phù hợp cho hệ thống dẫn dầu công nghiệp, nhiên liệu khí thô.

Cảnh báo từ chuyên gia: Nếu đường kính định danh (DN) hoặc biên độ dung nạp đường kính ngoài của ống bị chọn sai (dù chỉ lệch vài milimet), gioăng cao su sẽ bị nén quá mức gây rách gioăng, hoặc nén không đủ lực tạo khoảng hở sương dẫn đến rò rỉ lưu chất khi hệ thống đạt áp lực vận hành cực đại.

So Sánh Phụ kiện cơ khí Và Coupling Thông Thường

Để có cái nhìn rõ ràng về việc tối ưu hóa chi phí vật tư, chúng ta cùng cân đối giữa hai dòng phụ kiện này:

Insight kỹ thuật: Khi bạn cần nối hai đoạn ống trơn chạy dài thẳng tắp, Coupling là lựa chọn kinh tế. Tuy nhiên, khi bạn cần kết nối một đầu ống nhựa hoặc ống gang vào cụm van cổng, van một chiều hoặc đồng hồ đo lưu lượng, việc sử dụng Phụ kiện cơ khí là bắt buộc để tạo ra một điểm tựa cơ khí vững chắc, ngăn tải trọng của van đè nặng làm mỏi và gãy ống.

Phụ kiện cơ khí Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ đặc tính lắp đặt nhanh và độ tin cậy cơ học cao, flanged adaptor được tích hợp sâu rộng trong nhiều dự án cơ điện và hạ tầng:

• Hệ thống cấp thoát nước & xử lý nước thải: Sử dụng tại các trạm bơm tăng áp, kết nối mạng lưới ống gang dẻo đô thị.

• Hệ thống phòng cháy chữa cháy (PCCC): Kết nối cụm bơm cứu hỏa với đường ống thép phân phối nước trục chính của tòa nhà.

• Hệ thống HVAC: Liên kết các đường ống nước lạnh của hệ thống Chiller trung tâm.

• Đường ống HDPE công nghiệp: Ứng dụng trong khai thác khoáng sản, vận chuyển bùn bẩn hoặc nước thải nhà máy hóa chất.

• Trường hợp điển hình (Case study): Trong dự án cải tạo mạng lưới cấp nước sạch đô thị, đơn vị thi công cần kết nối một van bướm mặt bích tiêu chuẩn DIN PN16 mới vào tuyến ống nhựa HDPE DN200 hiện hữu. Việc ứng dụng một bộ flange adaptor chuyên dụng cho ống HDPE đã giúp đội ngũ kỹ sư loại bỏ hoàn toàn công đoạn hàn nhiệt phiền toái trong điều kiện hố móng ngập nước bè bộn. Mối nối được siết cơ học hoàn thành chỉ trong vòng 20 phút và vượt qua bài kiểm tra áp lực thử kín 16 bar một cách hoàn hảo.

Những Sai Lầm Thường Gặp Khi Chọn Flanged Adaptor

Rất nhiều sự cố tràn nước hoặc sụt áp trạm bơm bắt nguồn từ những sơ suất trong khâu lựa chọn vật tư:

• Chọn sai kích thước DN và độ dung nạp: Đo sai đường kính ngoài (OD) thực tế của ống, dẫn đến việc gioăng không thể ôm khít lòng ống.

• Nhầm lẫn tiêu chuẩn mặt bích: Mua adaptor vành bích chuẩn DIN nhưng van trên hệ thống lại theo chuẩn JIS, dẫn đến việc không thể đồng tâm các lỗ bu-lông.

• Sử dụng sai chủng loại gioăng lưu chất: Dùng gioăng EPDM thông thường cho hệ thống dẫn nước có lẫn váng dầu, khiến gioăng bị trương nở, mủn thối sau vài tháng vận hành.

• Siết bu-lông không đều lực: Nhân viên siết bu-lông xoay tròn thay vì siết đối xứng hình sao, khiến vành kẹp bị vênh, gioăng bị dập cục bộ gây rò rỉ.

Hậu quả trực tiếp: Gây sụt áp hệ thống, rò rỉ lưu chất làm xói mòn đất nền xung quanh hố van, phá hủy tuổi thọ của phụ kiện và đẩy doanh nghiệp vào tình thế phải dừng toàn bộ nhà máy để sửa chữa bảo trì đột xuất.

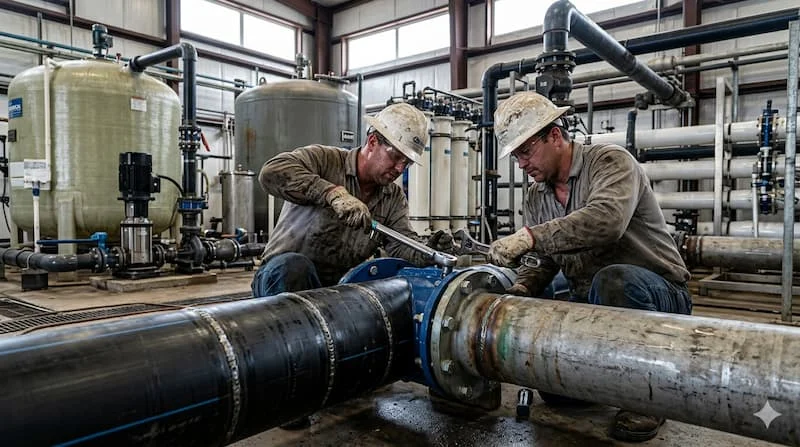

Hướng Dẫn Lắp Đặt Flanged Adaptor Đúng Kỹ Thuật

Để đảm bảo hiệu suất làm kín tuyệt đối, quy trình lắp đặt tại hiện trường cần tuân thủ nghiêm ngặt 5 bước tiêu chuẩn sau:

• Bước 1: Kiểm tra kích thước ống thực tế

  Dùng thước kẹp đo chính xác đường kính ngoài của ống trơn. Đảm bảo đầu ống được cắt vuông góc, không bị méo móp hoặc nứt nẻ.

• Bước 2: Làm sạch bề mặt kết nối

  Mài nhẵn các cạnh sắc của đầu ống, lau sạch bụi bẩn, cát đá hoặc xỉ bám trên bề mặt ngoài của ống và mặt trong của adaptor.

• Bước 3: Lắp đặt gioăng và thân adaptor đúng vị trí

  Luồn vòng kẹp và gioăng cao su vào ống trước, sau đó mới đẩy thân flanged adaptor vào. Định vị gioăng nằm chuẩn xác vào khoang chứa bên trong thân bích.

• Bước 4: Siết bu-lông theo hình sao đối xứng

  Xỏ bu-lông vào vành bích. Tiến hành siết đai ốc theo sơ đồ hình sao đối chéo. Sử dụng cờ-lê lực (Torque wrench) tăng dần lực siết đều đặn để đảm bảo độ đồng tâm tuyệt đối của vòng kẹp, tránh hiện tượng lệch mặt kẹp.

• Bước 5: Thử nghiệm áp lực lòng ống

  Tiến hành điền đầy nước, xả khí và tăng áp lực thử nghiệm lên mức quy định để kiểm tra xem có hiện tượng thấm sương hay rò rỉ tại vị trí kết nối hay không.

Checklist Chọn Flanged Adaptor Phù Hợp

Hãy sử dụng bảng hộp kiểm dưới đây trước khi tiến hành đặt hàng để tối ưu hóa tính chính xác của vật tư:

• Vật liệu ống gốc là gì (HDPE, Gang dẻo, Thép hay PVC) để chọn dòng adaptor chuyên biệt tương ứng?

• Đường kính ngoài chính xác của ống (OD) là bao nhiêu milimet?

• Áp suất danh định của mạng lưới yêu cầu là PN10, PN16 hay cao hơn?

• Tiêu chuẩn vành bích của thiết bị kết nối đi kèm là tiêu chuẩn gì (JIS 10K, DIN PN16 hay ANSI Class 150)?

• Môi trường lưu chất vận hành là nước sạch, nước thải công nghiệp hay hóa chất ăn mòn?

• Vị trí lắp đặt có đòi hỏi khả năng chống tuột ống tự động do sụt lún địa chất không?

Chọn đúng flanged adaptor giúp hệ thống kín hơn và dễ bảo trì hơn.

Câu Hỏi Thường Gặp Về Flanged Adaptor

1. Flanged adaptor dùng để làm gì trong thực tế?

Mục đích cốt lõi của phụ kiện này là chuyển đổi từ một kết nối ống trơn thẳng không có ren, không có vành hàn sang một kết nối mặt bích tiêu chuẩn nhằm liên kết vững chắc với các thiết bị như van bướm, van cổng, lọc y hoặc đồng hồ đo tổng.

2. Flanged adaptor có dùng chung được cho cả ống HDPE và ống gang không?

Nếu bạn sử dụng dòng Universal Flanged Adaptor (Đa năng) có dải dung nạp biên độ lớn, bạn hoàn toàn có thể dùng chung. Tuy nhiên, đối với ống HDPE áp lực cao, lời khuyên chuyên gia là nên dùng loại chuyên dụng cho HDPE có vòng răng đồng bám giữ để chống hiện tượng tuột ống khi co giãn nhiệt.

3. Tiêu chuẩn áp suất PN10 và PN16 của adaptor khác nhau như thế nào?

Sự khác biệt nằm ở độ dày thân gang, khả năng chịu tải ứng suất suất nén và cấu trúc dải lỗ bu-lông. Bích chuẩn PN16 chịu được áp lực làm việc tối đa là 16 bar , trong khi PN10 chỉ chịu được 10 bar. Tại một số kích thước từ DN200 trở lên, tâm lỗ bu-lông của PN10 và PN16 sẽ bị lệch nhau, không thể lắp lẫn.

4. Khi nào nên ưu tiên chọn flanged adaptor bằng inox thay vì bằng gang?

Nên chọn inox khi hệ thống luân chuyển các lưu chất có tính xâm thực bề mặt cao như hóa chất phân bón, nước thải chưa xử lý chứa hàm lượng axit cao, hoặc trong nhà máy chế biến dược phẩm đòi hỏi độ sạch vi sinh tuyệt đối. Với hệ thống cấp nước sạch thông thường, dòng gang cầu phủ Epoxy là giải pháp tối ưu nhất về mặt chi phí.

5. Làm sao để xử lý triệt để hiện tượng thấm nước tại mối nối adaptor sau khi lắp đặt?

Nếu xảy ra rò rỉ, hãy xả áp hệ thống hoàn toàn. Nới lỏng các đai ốc ra, kiểm tra xem gioăng cao su có bị vặn xoắn hoặc dập rách hay không. Làm sạch lại bề mặt ống, bôi một lớp mỡ bôi trơn chuyên dụng cho ngành nước lên gioăng và tiến hành siết lại bu-lông theo đúng chu trình hình sao đối xứng để lực nén hướng tâm được phân bổ đều.

KẾT LUẬN

Cách Chọn Flanged Adaptor Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, flanged adaptor không chỉ đơn thuần là một món phụ kiện liên kết mà là giải pháp then chốt giúp tối ưu hóa công năng và bảo toàn cấu trúc an toàn của hệ thống đường ống hiện đại. Một quyết định lựa chọn vật tư thông minh phải dựa trên sự thấu hiểu các thông số kỹ thuật: đúng kích thước đường kính ngoài, đúng tiêu chuẩn tháp bích kết nối và đúng chất lượng vật liệu tương thích với môi trường lưu chất.

Việc đầu tư bài bản vào các dòng flanged adaptor chất lượng cao ngay từ giai đoạn thiết kế ban đầu chính là phương án kinh tế nhất giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ, bảo vệ thiết bị đắt tiền và cắt giảm tối đa chi phí vận hành, bảo dưỡng sau này flanged adaptor.
