Cẩm Nang Kỹ Thuật: Tối Ưu Hệ Thống Với Mặt Bích Thép JIS Chuẩn Công Nghiệp

Vì Sao Mặt Bích Thép JIS Được Dùng Phổ Biến Trong Công Nghiệp?

Trong thiết kế và thi công cơ điện, mạng lưới truyền dẫn lưu chất tại các hệ thống cấp nước thành phố, nhà máy hóa chất, hệ thống điều hòa thông gió HVAC hay hệ thống phòng cháy chữa cháy (PCCC) đều vận hành như một cơ thể thống nhất. Trọng tâm của mọi rủi ro kỹ thuật không nằm ở đoạn ống thẳng, mà tập trung tại các điểm giao cắt và phân nhánh.

Khi các nhà thầu đối mặt với tình trạng kết nối không đồng bộ giữa các module máy móc, sai tiêu chuẩn bulong trong quá trình đấu nối hay nghiêm trọng hơn là rò rỉ áp suất tại các mối liên kết, hậu quả để lại là sự gián đoạn vận hành và tổn thất kinh tế cực kỳ lớn. Một vết hở nhỏ ở áp lực cao có thể phá hủy cấu trúc của cả một cụm van công nghiệp đắt tiền.

Để giải quyết triệt để bài toán đồng bộ hạ tầng cơ khí, việc áp dụng mặt bích thép JIS được xem là giải pháp nền tảng tại thị trường châu Á. Được phát triển dựa trên các quy chuẩn cơ khí nghiêm ngặt, dòng flange JIS này đảm bảo tính lắp lẫn hoàn hảo, triệt tiêu xung suất phá hủy bề mặt và phân bổ lực siết cơ học một cách đồng đều. Việc ứng dụng cấu kiện mặt bích JIS đúng quy cách không chỉ giúp gia cố thắt chặt an toàn tuyến ống mà còn tối ưu hóa thời gian thi công, bảo dưỡng cho mọi công trình.

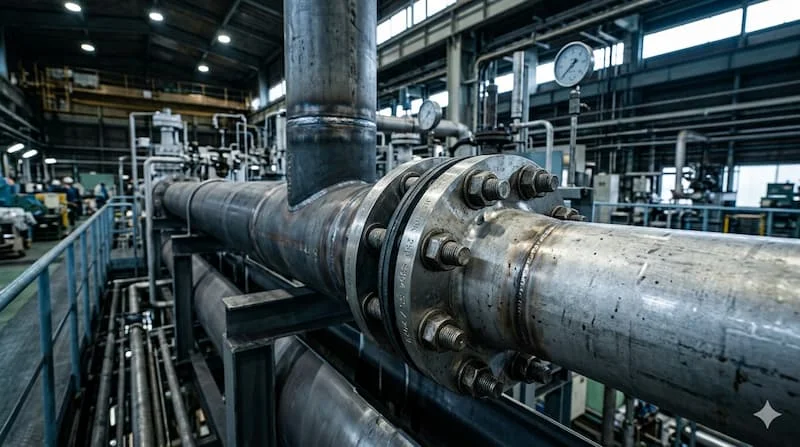

Mặt Bích Thép JIS Là Gì?

Định nghĩa kỹ thuật: Flange thép jis (Japanese Industrial Standards flange) là loại phụ kiện cơ khí dạng đĩa phẳng bằng thép, được thiết kế và chế tạo chính xác theo các thông số kỹ thuật nghiêm ngặt của Tiêu chuẩn Công nghiệp Nhật Bản.

Sản phẩm đóng vai trò then chốt làm cầu nối cơ học cố định để kết nối đường ống với nhau, hoặc liên kết trực tiếp đường ống vào các cơ cấu van, máy bơm và thiết bị ngoại vi trên hệ thống. Dòng sản phẩm steel flange JIS được định danh kỹ thuật dựa trên đường kính danh nghĩa (DN hoặc Inch) đi kèm xếp hạng áp suất nén (K-rating), cấu thành một phương thức flange connection chuẩn hóa đạt độ kín tuyệt đối cho dải hạ tầng công nghiệp rộng lớn.

Nguyên Lý Kết Nối Của Mặt Bích Thép JIS

Cơ chế bao kín của mối nối JIS flange dựa trên nguyên lý nén cơ học đa điểm. Khi hai mặt bích được ép lại với nhau thông qua hệ thống liên kết bulong, một vòng gioăng làm kín (gasket) bằng cao su, PTFE hoặc graphite sẽ được đặt vào giữa để điền đầy các khoảng trống siêu vi trên bề mặt gia công của lớp kim loại.

• Vì sao siết lệch tâm gây rò rỉ áp suất? Khi kỹ sư siết bulong không đồng đều hoặc không theo thứ tự đối xứng, lực ép cơ học sẽ bị dồn cục bộ về một phía. Điều này khiến gioăng làm kín bị biến dạng quá mức (bị dập) tại điểm lực cao, trong khi phía đối diện lại không đủ lực nén để ép chặt gioăng. Dưới áp lực thủy tĩnh của dòng lưu chất nội tại, chất lỏng hoặc khí sẽ dễ dàng tìm ra kẽ hở tại vùng lực yếu và phá hủy mối nối.

• Vì sao cần tuân thủ tuyệt đối tiêu chuẩn K (K-rating)? K-rating (như 5K, 10K, 20K) quy định độ dày của đĩa bích và khả năng chịu áp lực thủy tĩnh tối đa của vật liệu ở nhiệt độ tiêu chuẩn. Lựa chọn sai tiêu chuẩn K không chỉ khiến độ dày thành bích không đủ tải, gây nứt gãy đĩa bích dưới áp lực cao, mà còn làm sai lệch toàn bộ kích thước hình học của tâm lỗ bulong, khiến việc kết nối cơ khí trở nên bất khả thi.

Các Loại Flange thép jis Phổ Biến

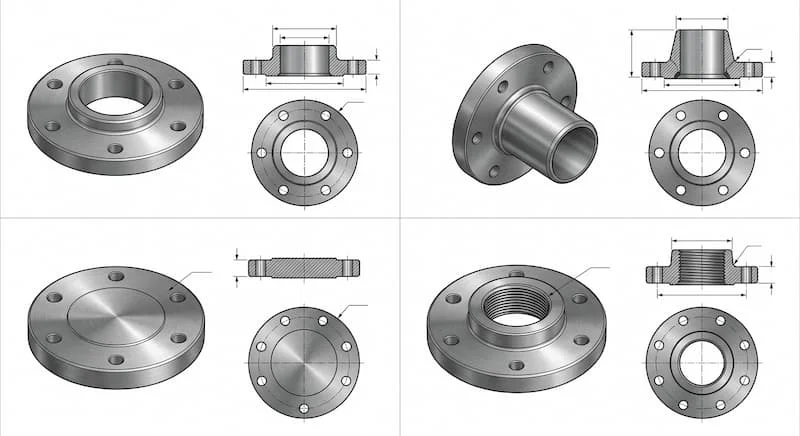

JIS Slip On Flange (Mặt bích rỗng hàn trượt)

Loại mặt bích rỗng có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép luồn ống vào trong lòng bích và thực hiện hai đường hàn một trong, một ngoài.

• Ưu nhược điểm: Cực kỳ dễ căn chỉnh tâm ống khi lắp đặt, chi phí phôi vật liệu thấp nên rất phổ biến trong các mạng lưới dân dụng; tuy nhiên, khả năng chịu ứng suất mỏi thấp hơn dòng mặt bích cổ cao.

• Ứng dụng: Sử dụng rộng rãi trong các tuyến ống dẫn nước sạch, hệ thống HVAC áp lực thấp.

JIS Weld Neck Flange (Mặt bích hàn cổ cao)

Thiết kế đặc trưng với một phần cổ vát mép (hub) nhô cao lên, phần cổ này sẽ được hàn đối đầu directly trực tiếp với đầu ống dẫn có cùng độ dày thành.

• Ưu nhược điểm: Chịu lực kéo, lực uốn và ứng suất chu kỳ cực tốt nhờ phần cổ phân bổ đều áp lực cơ học; nhược điểm là chi phí đắt đỏ và yêu cầu tay nghề thợ hàn cao để tránh lệch dòng.

• Ứng dụng: Lắp đặt trong các hệ thống khí nén áp lực cao, tuyến dầu thủy lực, đường ống dẫn hơi quá nhiệt.

JIS Blind Flange (Mặt bích đặc / Bích mù)

Là loại đĩa bích phẳng hoàn toàn không có lỗ khoét ở tâm, chỉ có hệ thống lỗ bulong định vị xung quanh rìa ngoài.

• Ưu nhược điểm: Cho phép chặn đứng dòng chảy tại các điểm cuối của hệ thống một cách kiên cố, dễ dàng tháo mở để kiểm tra lòng ống; nhược điểm là phải chịu lực tác động thủy tĩnh lớn nhất tại điểm đầu mút.

• Ứng dụng: Bịt kín đầu ống chờ trong nhà máy hoặc làm nắp cửa thăm trên các bồn chứa áp lực.

JIS Threaded Flange (Mặt bích ren)

Dòng bích có lỗ tâm được gia công hệ thống răng ren tiêu chuẩn (thường là ren côn NPT hoặc PT), liên kết với ống bằng phương thức vặn xoắn ăn khớp cơ học.

• Ưu nhược điểm: Thi công thần tốc, hoàn toàn không cần dùng đến nhiệt hay kỹ thuật hàn, cực an toàn tại các khu vực dễ cháy nổ; nhược điểm là dễ rò rỉ nếu hệ thống bị rung lắc liên tục.

• Ứng dụng: Thích hợp cho các đường ống nhỏ, khu vực có dung môi dễ bắt lửa hoặc hệ thống cấp nước gia đình.

Thông Số Kỹ Thuật Quan Trọng Của Mặt Bích JIS

Để đảm bảo các cấu kiện cơ khí ăn khớp hoàn toàn khi lắp ráp trên công trường, kỹ sư bắt buộc phải nắm rõ dải thông số kỹ thuật tiêu chuẩn kỹ thuật sau:

• Dải kích thước danh nghĩa: Phổ biến từ kích thước nhỏ DN15 (1/2 inch) cho đến các đường ống trục chính DN600 (24 inch) hoặc lớn hơn.

• Cấp áp suất vận hành tiêu chuẩn: Bao gồm các cấp độ phổ biến như JIS 5K, JIS 10K, JIS 16K, và JIS 20K. Ký tự "K" biểu thị áp suất làm việc định mức (Ví dụ: 10K tương đương áp suất làm việc tối đa là  ở nhiệt độ khí quyển).

• Hệ thông số hình học hình học: Bao gồm tổng số lượng lỗ bulong trên đĩa bích và đường kính đường tròn tâm lỗ bulong (PCD - Pitch Circle Diameter).

• Vật liệu chế tạo cấu kiện:

  • Thép carbon (SS400, S20C, A105): Độ cứng cao, chịu lực nén cơ học cực tốt, chi phí tối ưu.

  • Thép không gỉ / Inox (SUS304, SUS316): Kháng rỗ bề mặt, chống ăn mòn hóa chất và chịu được dải nhiệt độ khắc nghiệt.

So Sánh Mặt Bích JIS Với ANSI Và DIN

Trong thương mại toàn cầu, ba hệ tiêu chuẩn mặt bích lớn nhất thế giới thường xuyên xuất hiện song song. Việc phân biệt rõ bản chất của chúng giúp nhà thầu tránh được các lỗi sai nghiêm trọng về mua sắm vật tư.

Insight từ chuyên gia cơ khí:

Không thể lắp lẫn trực tiếp các tiêu chuẩn bích với nhau. Dù có cùng một kích thước ống danh nghĩa (ví dụ ống 2 inch), nhưng đường kính ngoài của đĩa bích, số lượng lỗ bulong và đặc biệt là đường kính tâm lỗ bulong (PCD) của JIS, ANSI và DIN hoàn toàn khác nhau. Bulong của bích JIS sẽ bị lệch tâm và không thể xuyên qua lỗ của bích ANSI. Để kết nối hai hệ thống khác tiêu chuẩn, bắt buộc kỹ sư phải sử dụng các khớp chuyển đổi (adaptor) hoặc cụm van trung gian có cấu tạo hai đầu bích khác nhau.

Flange thép jis Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính quy chuẩn hóa cao và độ bền cơ học tin cậy, Flange thép jis là cấu kiện không thể thay thế trong các dự án hạ tầng lớn:

• Kết nối van công nghiệp: Tất cả các dòng van cổng, van bướm, van một chiều nhập khẩu từ Nhật Bản, Hàn Quốc hay Đài Loan đều sử dụng kết nối bích tiêu chuẩn JIS 10K hoặc 20K để bắt chặt vào đường ống chính.

• Hệ thống đường ống áp lực cao: Đường dẫn nước giải nhiệt Chiller, đường ống dẫn khí hóa lỏng tuần hoàn trong các khu công nghiệp.

• Môi trường đặc thù: Nhà máy hóa chất ăn mòn, xưởng chế biến thực phẩm vi sinh hay các trục ống hơi nóng của lò hơi (Steam boiler).

Những Sai Lầm Thường Gặp Khi Chọn Mặt Bích JIS

1. Nhầm lẫn tai hại giữa JIS 10K và ANSI 150: Do áp suất làm việc khá tương đồng (khoảng 10-14 bar), nhiều thợ lắp ráp lầm tưởng chúng có thể bắt vít chung, dẫn đến hỏng toàn bộ ren bulong do lệch khoảng cách PCD.

2. Dùng sai vật liệu đĩa bích: Lắp mặt bích thép cacbon thường vào tuyến ống inox dẫn hóa chất, khiến vị trí mối hàn bích bị ăn mòn điện hóa cực nhanh, dẫn đến nứt flange sau vài tuần chạy máy.

3. Siết bulong bỏ qua quy trình đối xứng: Siết vòng tròn tuần tự khiến đĩa bích bị vênh, làm rách gioăng cao su bọc bên trong gây hiện tượng rò rỉ âm ỉ.

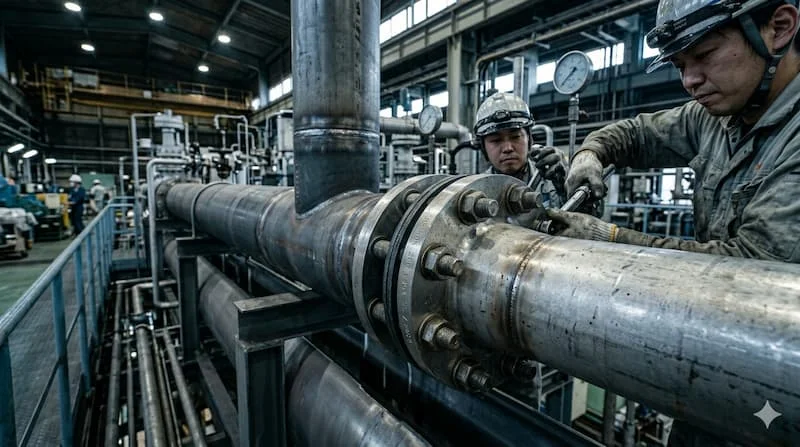

Hướng Dẫn Lắp Đặt Flange thép jis Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn hóa tại công trường gồm 5 bước bắt buộc để đạt chứng nhận nghiệm thu:

• Bước 1: Kiểm tra đồng bộ tiêu chuẩn: Xác minh các ký hiệu dập nổi trên thân bích (Ví dụ: JIS 10K DN100) phải trùng khớp ở cả hai đầu kết nối.

• Bước 2: Làm sạch tuyệt đối bề mặt bích: Dùng bàn cạo sắt đánh sạch rỉ sét, bụi bẩn bám trên các đường gân đồng tâm (serrated finish) của bích.

• Bước 3: Lắp gioăng đệm đúng tâm hình học: Đặt vòng gioăng (gasket) nằm cân đối hoàn hảo trong lòng đường tròn bulong, không để gioăng bị lệch che khuất lòng ống.

• Bước 4: Siết bulong theo sơ đồ hình sao (Star Pattern): Không siết chặt một bulong ngay lập tức. Hãy siết gá đều toàn bộ, sau đó dùng lực kế (Torque wrench) siết chặt dần theo cặp đối diện (1-4, 2-5, 3-6...) để phân bổ lực nén đều 100% bề mặt bích.

• Bước 5: Thử nghiệm áp lực tĩnh (Hydrotest): Bơm nước tăng áp toàn tuyến theo tiêu chuẩn nghiệm thu để kiểm tra độ kín của các mối nối bích trước khi bọc bảo ôn.

Checklist Chọn Mặt Bích Thép JIS Phù Hợp

Trước khi phê duyệt đơn hàng vật tư, bộ phận thu mua cần xác nhận nhanh checklist kỹ thuật sau:

• Hệ thống vận hành ở dải áp suất tối đa bao nhiêu bar để chọn cấp bích (5K, 10K hay 20K)?

• Lưu chất chuyển động bên trong là dòng nước sạch trung tính hay hóa chất có tính axit/kiềm?

• Nhiệt độ làm việc liên tục của lưu chất có vượt quá dải nhiệt an toàn của thép carbon không?

• Yêu cầu kỹ thuật dự án chỉ định dùng dạng bích rỗng hàn trượt (Slip-On) hay bích mù (Blind)?

• Kích thước đường kính ngoài của ống thép hiện có tương thích với đường kính trong của bích JIS không?

Lời khuyên kỹ sư: Việc lựa chọn đúng chủng loại và tiêu chuẩn mặt bích thép JIS ngay từ khâu thiết kế bản vẽ là giải pháp tối ưu giúp toàn bộ hệ thống vận hành trơn tru ổn định, triệt tiêu nguy cơ rò rỉ và tiết kiệm hàng trăm triệu chi phí xử lý sự cố.

Câu Hỏi Thường Gặp Về Mặt Bích Thép JIS (FAQ)

1. Tiêu chuẩn JIS 5K và JIS 10K khác nhau cụ thể ở những điểm nào?

Sự khác biệt nằm ở độ dày đĩa bích, đường kính ngoài và cấu trúc lỗ bulong. Mặt bích JIS 10K dày hơn bích 5K để chịu lực nén cao hơn (đến 10 bar). Do khoảng cách lỗ bulong (PCD) khác nhau hoàn toàn, bạn không thể chồng bích 5K lên bích 10K để bắt chung bulong dù chúng có chung đường kính DN.

2. Có giải pháp nào để lắp trực tiếp mặt bích JIS vào hệ thống bích ANSI không?

Không thể lắp trực tiếp do các lỗ bulong bị lệch tâm nhau hoàn toàn. Giải pháp kỹ thuật duy nhất là chèn vào giữa một đoạn ống đệm ngắn (Spool piece) được hàn một đầu bích JIS và một đầu bích ANSI, hoặc sử dụng một dòng van công nghiệp có thiết kế mặt bích đa tiêu chuẩn chuyên dụng.

3. Khi nào tôi nên đầu tư bích JIS bằng inox thay vì bích thép mạ kẽm?

Nên đầu tư bích inox (SUS304/316) đối với các nhà máy sản xuất chế biến thực phẩm, bia rượu, hóa chất ăn mòn cao, hoặc hệ thống đường ống lắp đặt ngoài khơi, hầm mỏ có độ ẩm và nồng độ muối cao. Thép mạ kẽm chỉ phù hợp cho các môi trường nước sạch, PCCC hoặc khí nén thông thường.

4. Khái niệm bích JIS mặt phẳng (FF) và mặt lồi (RF) khác nhau ra sao?

Bích FF (Flat Face) có bề mặt bích phẳng hoàn toàn từ tâm ra rìa ngoài; thường dùng cho các hệ thống áp lực thấp sử dụng gioăng cao su bản rộng. Bích RF (Raised Face) có một phần gờ nhô cao lên ở xung quanh lòng ống để tập trung lực nén vào vòng gioăng làm kín nhỏ, chuyên dùng cho hệ thống áp lực cao (10K, 20K) sử dụng gioăng kim loại hoặc PTFE.

5. Kiểm tra ký hiệu dập trên thân bích như thế nào để biết là hàng đạt chuẩn JIS?

Các sản phẩm mặt bích thép đúc đạt chuẩn luôn được nhà sản xuất dập chìm các thông số cốt lõi trên vành đĩa bích bao gồm: logo nhà máy, mác vật liệu (ví dụ: SS400 hoặc Thép A105), tiêu chuẩn chế tạo (JIS), cấp áp suất (10K) và kích thước danh định (ví dụ: DN100). Nếu các nét chữ mờ nhạt, sai lệch thông số, có thể đó là hàng gia công thô không đạt tiêu chuẩn.

Cách Chọn Mặt Bích Thép JIS Đúng Tiêu Chuẩn Cho Hệ Thống

Tóm lại, sự thành bại của một mạng lưới lưu chất công nghiệp phụ thuộc rất lớn vào tính đồng bộ của cấu kiện kết nối. Lựa chọn mặt bích thép JIS chính hãng, đúng quy cách áp suất K-rating và mác vật liệu tương thích chính là nền tảng vững chắc nhất để đảm bảo độ bền kín, tính an toàn dài hạn cho toàn tuyến ống của bạn mặt bích thép jis.
