H1: Mặt Bích RF Là Gì? Hướng Dẫn Kỹ Thuật Và Cách Lựa Chọn Tối Ưu Cho Hệ Thống Áp Lực Cao

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc đảm bảo các điểm nối không bị rò rỉ dưới áp lực lớn luôn là bài toán hóc búa đối với các kỹ sư. Để giải quyết triệt để thách thức này, một linh kiện cơ khí chuyên dụng đã được ra đời và trở thành tiêu chuẩn bắt buộc trong nhiều ngành công nghiệp nặng: mặt bích RF.

Bài viết này từ chuyên gia kỹ thuật sẽ phân tích sâu sắc về cấu tạo, nguyên lý vận hành, thông số tiêu chuẩn và cách lắp đặt dòng sản phẩm này nhằm giúp doanh nghiệp tối ưu hóa chi phí và bảo vệ an toàn hệ thống.

Vì Sao Mặt Bích RF là gì Được Dùng Phổ Biến Trong Công Nghiệp?

Tại các nhà máy hiện đại, các môi trường vận hành thực tế như hệ thống hơi nóng (steam), lưu chất dầu khí, hay các đường ống hóa chất ăn mòn luôn đòi hỏi một chế độ nghiêm ngặt về độ thắt chặt. Điểm chung của các môi trường này là đều hoạt động dưới một xung năng áp lực cao và sự biến thiên liên tục của nhiệt độ dòng chảy.

Khi đó, những sự cố kỹ thuật như rò rỉ tại điểm nối, gioăng không kín do lực ép phân bổ không đều, hoặc hiện tượng mất áp suất hệ thống sẽ ngay lập tức xảy ra nếu sử dụng sai kết nối bích. Điều này không chỉ làm gián đoạn dây chuyền sản xuất mà còn tiềm ẩn nguy cơ cháy nổ, ô nhiễm môi trường.

Để khắc phục triệt để lỗ hổng vận hành đó, cấu trúc raised face flange (thường gọi tắt là bích RF) được tích hợp như một giải pháp làm kín cơ học tối ưu. Vậy cụ thể cấu tạo kỹ thuật của mặt bích rf là gì và tại sao cấu trúc RF flange này lại sở hữu năng lực chịu tải vượt trội đến thế? Chúng ta sẽ cùng phân tích chi tiết ngay sau đây.

Mặt Bích RF Là Gì?

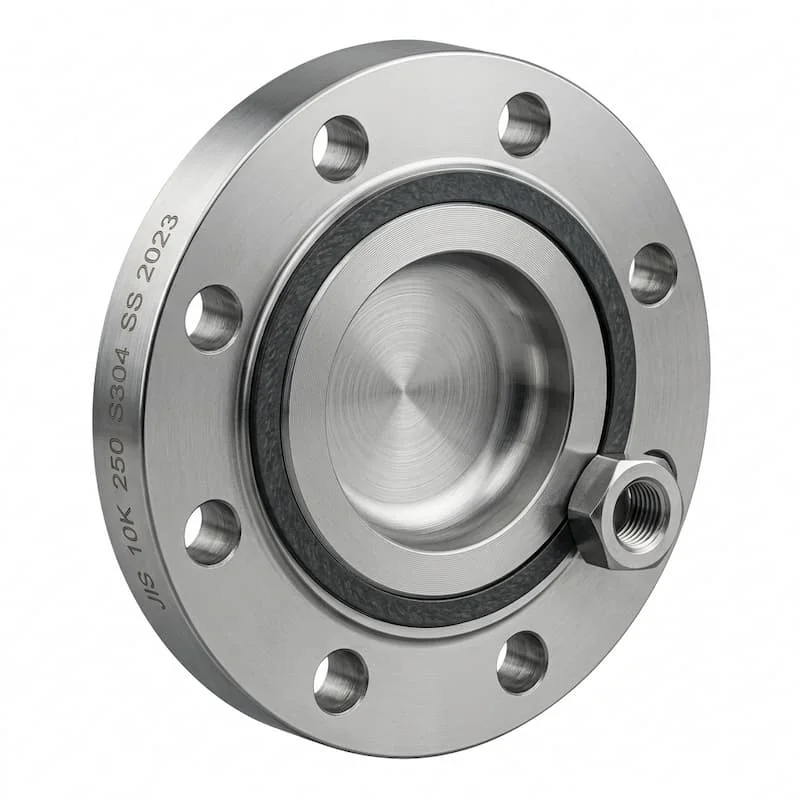

Theo thuật ngữ cơ khí quốc tế, RF là viết tắt của Raised Face (mặt nhô cao). Định nghĩa một cách chuẩn xác: mặt bích RF là gì? Đây là một loại industrial flange có phần bề mặt tiếp xúc trực tiếp với gioăng (flange sealing surface) được gia công nhô cao lên một khoảng xác định so với phần vành bắt bu-lông bao quanh.

Chức năng cốt lõi của cấu trúc nhô cao này tập trung vào ba mục tiêu kỹ thuật:

• Tập trung lực siết: Toàn bộ tải trọng mô-men xoắn từ bu-lông truyền qua mặt bích sẽ không bị phân tán ra rìa ngoài mà hội tụ hoàn toàn vào phần diện tích nhô cao.

• Tăng cường độ kín tối đa: Khi lực ép tập trung, vật liệu gioăng sẽ được nén chặt sâu vào các rãnh răng cưa siêu nhỏ trên mặt bích, cắt đứt mọi đường rò rỉ tiềm ẩn.

• Chịu áp suất tốt hơn: Nhờ mật độ nén cục bộ cực cao, kết nối này có thể bảo toàn màng làm kín ngay cả khi áp suất đường ống tăng đột biến.

Nguyên Lý Làm Kín Của Mặt Bích RF là gì

Về mặt vật lý chất rắn, cơ chế hoạt động của RF flange tuân theo nguyên lý định luật áp suất: áp lực bằng lực chia cho diện tích ($P = F/S$ ). Khi diện tích bề mặt tiếp xúc ($S$ ) bị thu hẹp lại nhờ phần mặt nhô cao (raised face), áp lực nén ứng suất ($P$ ) tác dụng lên gasket (gioăng) sẽ tăng lên gấp nhiều lần dưới cùng một lực siết bu-lông ($F$ ) cố định.

Hệ thống bu-lông vòng quanh vành bích khi được siết lực đồng đều theo đúng chu trình sẽ tạo ra một phản lực nén liên tục. Gioăng mặt bích nằm ở giữa hai bề mặt nhô cao bị biến dạng dẻo hoặc biến dạng đàn hồi, điền đầy hoàn toàn vào các vi khoảng hở cơ khí, tạo nên một bức tường ngăn phẳng tuyệt đối.

• Vì sao bích RF kín hơn bích FF (Flat Face)? Ở bích FF, bề mặt phẳng hoàn toàn khiến lực siết bị dàn trải ra toàn bộ diện tích từ lòng ống ra tới tận mép ngoài của tháp bích. Do áp lực bị phân tán, gioăng không được nén đủ sâu, rất dễ bị rò rỉ khi gặp áp lực lớn.

• Vì sao RF phù hợp với hệ thống áp suất cao? Khi áp suất lưu chất bên trong lòng ống đẩy ra ngoài, thiết kế mặt nhô cao tạo ra một gờ chặn cơ học, kết hợp với độ nén chặt của gioăng giúp chống lại lực đẩy hướng tâm, ngăn chặn hiện tượng thổi bay gioăng (gasket blowout).

Các Loại Mặt Bích RF là gì Phổ Biến

Dựa trên phương thức liên kết với đường ống gốc, cấu trúc bề mặt nhô cao (RF) được tích hợp vào 4 kiểu hình bích cơ bản sau:

Weld Neck RF Flange (Mặt bích cổ hàn RF)

• Đặc điểm: Có phần cổ loe dài được hàn đối đầu directly với ống.

• Ưu điểm: Khả năng phân bổ ứng suất cực tốt, chịu được các lực uốn nội tại và độ rung lắc lớn.

• Ứng dụng: Chuyên dùng cho các hệ thống công nghiệp nặng, đường ống dẫn dầu khí áp lực cực cao hoặc lưu chất có nhiệt độ biến thiên ngặt nghèo.

Slip On RF Flange (Mặt bích hàn trượt RF)

• Đặc điểm: Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút để ống có thể đút lọt vào bên trong.

• Ưu điểm: Dễ dàng căn chỉnh tâm khi lắp đặt, đòi hỏi kỹ thuật hàn không quá phức tạp và [chèn link: chi phí thấp] hơn so với dòng Weld Neck.

• Ứng dụng: Phù hợp cho các đường ống công nghệ nhà máy thông thường, áp suất ở mức trung bình.

Blind RF Flange (Mặt bích mù RF)

• Đặc điểm: Không có lỗ rỗng ở tâm, tháp bích kín hoàn toàn nhưng vẫn giữ nguyên gờ nhô cao ở vùng tiếp xúc vòng gioăng.

• Ưu điểm: Bịt kín tuyệt đối đầu ống, cho phép dễ dàng tháo rời để vệ sinh hoặc mở rộng hệ thống sau này.

• Ứng dụng: Điểm cuối của đường ống steam, bồn chứa áp lực hoặc các vị trí chờ của hệ thống hóa chất.

Threaded RF Flange (Mặt bích ren RF)

• Đặc điểm: Lòng trong được gia công các bước ren tiêu chuẩn thay vì để trơn để hàn.

• Ưu điểm: Kết nối bằng ren cơ học nhanh chóng, không sinh nhiệt, không cần thợ hàn có chứng chỉ.

• Ứng dụng: Lắp đặt tại các khu vực dễ cháy nổ (nơi cấm hàn xì bụi) hoặc các đường ống có kích thước nhỏ, áp suất thấp.

Thông Số Kỹ Thuật Quan Trọng Của RF Flange

Việc đọc hiểu các thông số kỹ thuật là bắt buộc đối với kỹ sư cơ khí để tránh rủi ro phá hủy vật liệu khi đưa vào vận hành thực tế.

• Kích thước định danh (Nominal Size): Phổ biến từ DN15 đến DN600 (tương đương 1/2 inch đến 24 inch) theo các tiêu chuẩn ống quốc tế.

• Cấp áp suất (Pressure Ratings/Class): Phân định rõ ràng theo các phân khúc như Class 150, Class 300, Class 600, Class 900 cho tiêu chuẩn Mỹ hoặc 10K, 16K, 20K cho tiêu chuẩn Châu Á.

• Chiều cao của Raised Face: Theo quy chuẩn ASME B16.5, với các dòng bích Class 150 và Class 300, chiều cao gờ nhô mặc định là 1.6mm (1/16 inch). Đối với Class 600 trở lên, chiều cao này tăng lên 6.4mm (1/4 inch) nhằm tăng độ tập trung ứng suất cực đại.

• Tiêu chuẩn chế tạo hình học: Đảm bảo tính lắp lẫn toàn cầu thông qua các bộ tiêu chuẩn danh tiếng như ANSI/ASME (Mỹ), JIS (Nhật Bản), DIN (Đức).

Lưu ý chuyên gia: Chiều cao mặt RF ảnh hưởng trực tiếp đến thể tích hình học của không gian chứa gioăng. Nếu bề mặt gia công không phẳng hoặc chọn sai loại gasket (ví dụ dùng gioăng quá dày hoặc quá mềm cho gờ 6.4mm), lực bu-lông sẽ bẻ cong vành bích trước khi kịp nén chặt gioăng, gây ra rò rỉ phá hủy hệ thống.

So Sánh RF Flange Và FF Flange

Để giúp bộ phận thu mua và kỹ sư hiện trường có cái nhìn trực quan, dưới đây là bảng đối chiếu kỹ thuật cốt lõi:

Nhận thức chuyên sâu (Insight): Sai lầm phổ biến nhất tại công trường là cố tình lắp kết nối hỗn hợp giữa một mặt bích RF bằng thép với một mặt bích FF bằng gang (ví dụ kết nối van gang với ống thép). Khi siết lực bu-lông, gờ nhô cao của mặt bích RF sẽ tác dụng một mô-men uốn cục bộ lên phần cánh bích phẳng bằng gang, làm nứt gãy tháp bích gang ngay lập tức do đặc tính giòn của vật liệu này.

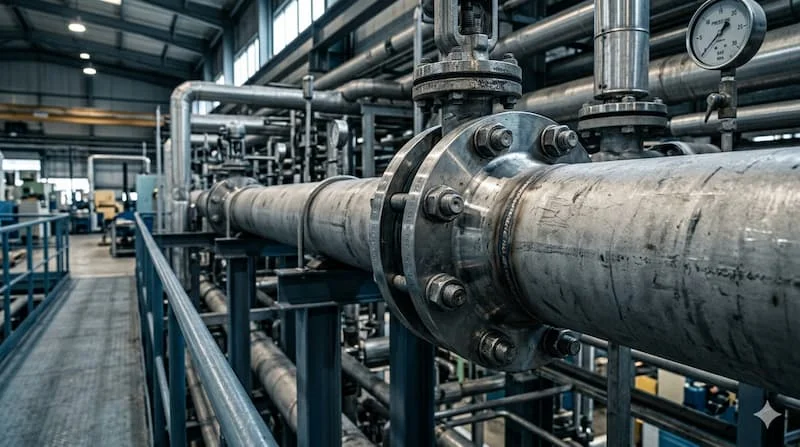

Mặt Bích RF là gì Được Dùng Trong Những Hệ Thống Nào?

Nhờ khả năng vận hành bền bỉ dưới các điều kiện khắc nghiệt, kết nối bích RF xuất hiện tại hầu hết các vị trí xung yếu trong cấu trúc hạ tầng công nghiệp:

• Hệ thống công nghiệp dầu khí: Lắp đặt trên các tuyến ống dẫn dầu thô, khí tự nhiên từ giàn khoan vào đất liền, kết nối các tháp chưng cất phân đoạn của nhà máy lọc dầu.

• Đường ống hơi nóng áp lực cao (High-Pressure Steam): Liên kết các cụm turbine hơi, lò hơi công nghiệp (boiler) trong nhà máy nhiệt điện, nơi lưu chất liên tục ở trạng thái siêu nhiệt.

• Công nghiệp hóa chất: Kết nối các bồn phản ứng, đường ống luân chuyển axit, kiềm nguy hiểm - nơi bất kỳ sự rò rỉ nào cũng là một thảm họa môi trường.

• Trường hợp điển hình (Case study): Tại cụm kết nối bơm công nghiệp công suất lớn, lực rung động tuần hoàn từ động cơ truyền ra đường ống rất dễ làm lỏng các mối nối. Việc sử dụng bích Weld Neck RF kết hợp gioăng thép xoắn (Spiral Wound Gasket) giúp triệt tiêu hiện tượng mỏi vật liệu, giữ cho áp suất đầu ra của bơm luôn duy trì ổn định ở mức 25 bar mà không có hiện tượng thấm sương lưu chất.

Những Sai Lầm Thường Gặp Khi Dùng RF Flange

Ngay cả khi sở hữu vật liệu tốt, hệ thống vẫn có thể hỏng hóc nếu nhân viên kỹ thuật mắc phải các sai sót dưới đây:

• Dùng sai chủng loại gioăng: Đặt một chiếc gioăng phẳng hoàn toàn loại lớn (Full Face Gasket) vào mặt bích RF là gì. Việc này khiến phần ngoài của gioăng nằm lơ lửng, không nhận được lực ép, gây lãng phí vật liệu và làm giảm áp lực tập trung tại gờ nhô.

• Siết bu-lông lệch tâm hoặc lệch lực: Siết xoay vòng tròn thay vì siết đối xứng, khiến một bên bích bị ghì chặt quá mức làm dập gioăng, bên còn lại bị hở.

• Kết nối ép dòng (Lắp bích RF chung với bích FF): Như đã phân tích, hành động này phá hủy cấu trúc cơ học của mặt bích phẳng bằng vật liệu giòn.

• Bỏ qua bước làm sạch bề mặt: Để lại các vết xước sâu hướng tâm, xỉ hàn hoặc cặn bám từ gioăng cũ trên bề mặt răng cưa của gờ RF. Lưu chất sẽ theo các rãnh xước này rò rỉ ra ngoài.

Hậu quả trực tiếp: Gây nứt vỡ gasket, phá hủy ren bu-lông, suy giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống đường ống và phát sinh chi phí dừng máy sửa chữa khẩn cấp (Down-time) cực kỳ tốn kém.

Hướng Dẫn Lắp Đặt Mặt Bích RF Đúng Kỹ Thuật

Để đảm bảo mối nối đạt độ kín khít 100% ngay từ lần thử áp đầu tiên, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình 5 bước sau:

• Bước 1: Kiểm tra bề mặt RF

  Vệ sinh sạch sẽ bề mặt nhô cao bằng bàn chải đồng. Soi đèn kiểm tra các rãnh răng cưa (phonographic finish). Nếu có vết xước sâu hướng tâm, phải tiến hành vát lại bề mặt.

• Bước 2: Lựa chọn gioăng (Gasket) phù hợp

  Sử dụng gioăng vòng (vừa khít với đường kính gờ nhô). Đối với hệ thống áp lực cao, ưu tiên sử dụng gioăng kim loại xoắn có vòng định tâm ngoài (Spiral wound gasket với outer ring).

• Bước 3: Căn chỉnh đồng tâm tuyệt đối

  Đảm bảo hai mặt bích song song, các lỗ bu-lông thẳng hàng. Không dùng lực siết bu-lông để kéo hai đường ống bị lệch về gần nhau vì sẽ gây ứng suất dư.

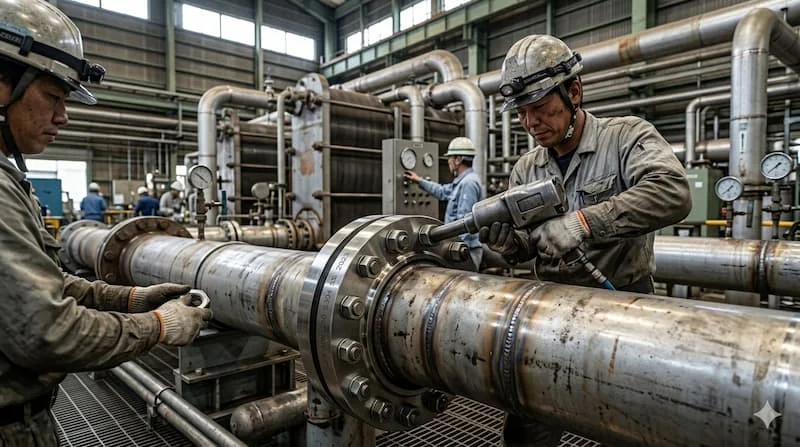

• Bước 4: Siết bu-lông theo quy tắc hình sao

  Đánh số thứ tự bu-lông. Tiến hành siết theo sơ đồ hình sao (đối xứng chéo nhau). Chia quá trình siết làm 3 lượt lực: Lượt 1 đạt 30% lực yêu cầu, Lượt 2 đạt 60%, Lượt 3 đạt 100% torque chuẩn bằng cờ-lê lực.

• Bước 5: Thử nghiệm áp lực (Hydrotest)

  Bơm lưu chất thử nghiệm (thường là nước) vào hệ thống, tăng áp từ từ đến mức 1.5 lần áp suất thiết kế để kiểm tra độ kín sương tại điểm nối bích.

Checklist Chọn RF Flange Phù Hợp

Trước khi ký duyệt đơn hàng vật tư, nhà quản lý dự án cần tích vào đủ các hộp kiểm tra kỹ thuật sau:

• Áp suất tối đa của hệ thống là bao nhiêu để chọn Class phù hợp (150, 300 hay 600)?

• Nhiệt độ vận hành liên tục và nhiệt độ đỉnh có vượt ngưỡng chịu đựng của vật liệu bích không?

• Tính chất hóa học của lưu chất có tính ăn mòn cao không (Cần dùng Inox 316L hay chỉ cần thép Carbon A105)?

• Tiêu chuẩn kết nối của các thiết bị hiện hữu (Van, thiết bị đo) là ANSI hay JIS để chọn tiêu chuẩn bích đồng bộ?

• Phương thức liên kết ống ưu tiên là hàn cổ cao (Weld Neck) hay hàn trượt nhanh (Slip On)?

Câu Hỏi Thường Gặp Về Mặt Bích RF là gì (FAQ)

1. Ký hiệu mặt bích RF nghĩa là gì?

RF là từ viết tắt của Raised Face. Ký hiệu này trên thân mặt bích biểu thị đây là dòng bích có gờ mặt nhô cao ở vùng tâm để tập trung lực nén làm kín gioăng, phân biệt với dòng bích mặt phẳng (FF) hoặc bích rãnh (RTJ).

2. Tôi có thể sử dụng gioăng phẳng toàn tháp bích (Full Face Gasket) cho mặt bích RF không?

Không nên. Việc dùng gioăng Full Face cho bích RF sẽ khiến phần gioăng thừa phía ngoài lỗ bu-lông không được nén, làm lãng phí vật tư và cản trở lực siết tập trung vào phần gờ nhô bên trong, dễ gây rò rỉ hệ thống.

3. Ngưỡng áp suất giới hạn của mặt bích RF là bao nhiêu?

Bích RF có dải chịu áp rất rộng, từ Class 150 (khoảng 20 bar ở nhiệt độ thường) lên tới Class 2500 (gần 420 bar). Khả năng chịu tải thực tế phụ thuộc trực tiếp vào mác vật liệu thép và nhiệt độ của dòng lưu chất.

4. Tại sao trên mặt nhô cao của bích RF lại có các đường rãnh vòng tròn siêu nhỏ?

Đó là các đường vân răng cưa (Serrated Finish) được tạo ra trong quá trình tiện bích. Các đường rãnh này có nhiệm vụ găm chặt vào vật liệu gioăng khi siết bu-lông, ngăn không cho gioăng bị dịch chuyển hoặc bị áp lực lòng ống đẩy trượt ra ngoài.

5. Có giải pháp nào xử lý khi bắt buộc phải lắp bích RF thép vào van mặt phẳng FF bằng gang?

Giải pháp an toàn nhất là tiến hành gia công cơ khí tiện phẳng (vát bỏ) gờ nhô cao của mặt bích RF thép để biến nó thành một mặt phẳng hoàn toàn (FF). Sau đó, tiến hành lắp ghép với van gang bằng một chiếc gioăng Full Face mềm và siết bu-lông với lực siết giới hạn.

KẾT LUẬN

Cách Chọn Mặt Bích RF là gì Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc ứng dụng cấu trúc mặt bích RF là một bước đi chiến lược để bảo vệ sự ổn định của mọi hệ thống đường ống áp lực cao. Để sản phẩm phát huy tối đa công năng, người sử dụng phải đảm bảo sự đồng bộ tuyệt đối giữa ba yếu tố: chọn đúng tiêu chuẩn hình học, phối hợp đúng chủng loại gioăng tương thích và thực hiện quy trình siết lực bu-lông chuẩn chỉ kỹ thuật mặt bích rf là gì.
