Flange SW Là Gì? Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn

Trong các hệ thống đường ống áp lực cao hoặc quy mô công nghiệp, việc đảm bảo tính kín khít, chịu tải cơ học và an toàn vận hành là ưu tiên hàng đầu. Một sự cố nhỏ tại vị trí kết nối có thể dẫn đến rò rỉ lưu chất, thất thoát áp suất hoặc gây dừng toàn bộ dây chuyền sản xuất. Do đó, lựa chọn đúng loại mặt bích phù hợp với từng dải kích thước ống là yếu tố cốt lõi của kỹ sư thiết kế.

Flange SW (Socket Weld Flange - mặt bích hàn lồng) ra đời như một giải pháp tối ưu cho các tuyến ống đường kính vừa và nhỏ. Thiết bị này không chỉ giải quyết triệt để bài toán định vị chính xác khi lắp đặt mà còn mang lại mối hàn bền vững, chịu áp vượt trội.

Kiến Thức Nền Về Mặt Bích Hàn Lồng

Flange SW Là Gì?

Flange SW (Socket Weld Flange) hay còn gọi là mặt bích hàn lồng, là loại mặt bích được chế tạo đặc biệt với một phần gờ socket (lỗ lồng) bên trong. Khi thi công, đầu đường ống được đưa trực tiếp vào trong gờ socket này, sau đó kỹ thuật viên sẽ tiến hành hàn fillet (hàn điền gờ) xung quanh mép ngoài để cố định ống với mặt bích.

Thành phần tên gọi của thiết bị phản ánh chính xác cơ chế cơ khí:

• Flange: Mặt bích – phụ kiện kết nối dạng đĩa dùng để nối ống, van, máy bơm hoặc các thiết bị đường ống khác bằng bulông.

• SW (Socket Weld): Phương pháp hàn lồng socket – cơ chế định vị đầu ống vào lòng bích trước khi thi công mối hàn.

Nhiệm vụ của gờ socket bên trong mặt bích là tạo ra một gờ chặn (shoulder). Gờ này giúp cố định độ sâu của ống, đóng vai trò như một giá đỡ tự định tâm, giúp đường ống giữ thẳng hàng hoàn hảo với tâm bích trước khi thợ hàn thực hiện mối điền. Sau khi hoàn tất mối hàn socket, mặt bích sẽ được liên kết với mặt bích đối diện (hoặc mặt bích của van/thiết bị) thông qua hệ thống bulông và đai ốc.

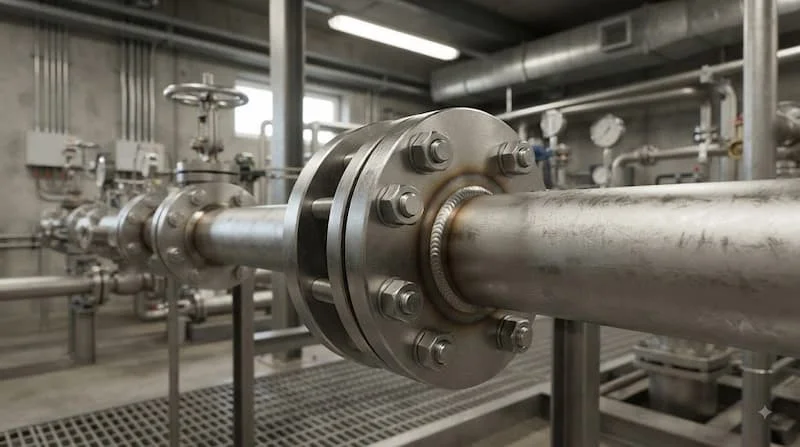

Nguyên Lý Kết Nối Của Socket Weld Flange

Hệ thống kết nối sử dụng mặt bích hàn lồng SW vận hành dựa trên sự kết hợp giữa liên kết hàn kín vững chắc và liên kết cơ học bằng bulông có thể tháo rời.

Trình tự ghép nối bắt đầu từ việc lồng ống vào socket và duy trì khoảng hở giãn nở nhiệt cần thiết khoảng 1.5mm. Tiếp theo, kỹ thuật viên tiến hành hàn fillet để cố định mối nối, đặt gioăng làm kín vào giữa hai bề mặt bích, ép mặt bích đối diện vào vị trí và hoàn tất bằng thao tác siết chặt hệ thống bulông, đai ốc.

• Mối hàn Fillet: Đảm bảo độ kín tuyệt đối cho lưu chất, đồng thời chịu toàn bộ lực kéo và ứng suất cắt sinh ra từ áp suất nội tại của đường ống.

• Gioăng làm kín (Gasket): Nằm giữa hai bề mặt làm kín của cặp mặt bích. Khi siết bulông, gioăng bị biến dạng dẻo để điền đầy vào các khe hở siêu nhỏ, ngăn chặn tình trạng rò rỉ lưu chất ra ngoài.

• Bulông và đai ốc: Tạo ra lực ép nén cực lớn giữ hai mặt bích ép chặt vào gioăng, duy trì độ ổn định liên kết ngay cả khi hệ thống bị rung lắc hoặc biến đổi nhiệt.

• Bề mặt làm kín (Facing): Yếu tố quyết định hiệu quả làm kín của gioăng, phổ biến nhất là dạng RF (Raised Face - mặt nổi) hoặc RTJ (Ring Type Joint - mặt rãnh vòng cho áp lực cao).

Cấu Tạo Của Socket Weld Flange

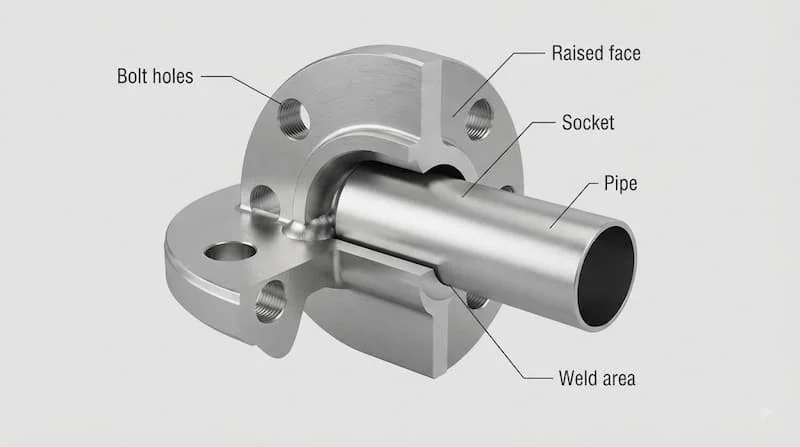

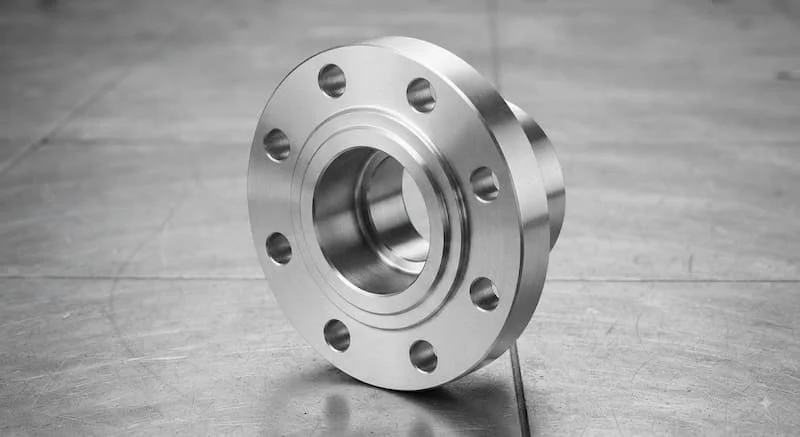

Mặt bích hàn lồng có thiết kế cơ khí tối ưu để chịu áp lực cơ học và đơn giản hóa quá trình gá đặt. Các bộ phận chính của một Socket Weld Flange chuẩn bao gồm:

• Thân mặt bích: Phần đĩa kim loại đúc hoặc rèn nguyên khối, chịu toàn bộ lực nén siết bulông và áp suất hệ thống.

• Socket bên trong: Phần lỗ khoét hai tầng. Tầng ngoài có đường kính bằng đường kính ngoài của ống (OD), tầng trong thu nhỏ bằng đường kính trong của ống (ID) tạo thành gờ vai (shoulder). Gờ này định vị chính xác vị trí dừng của ống, giúp tâm ống và tâm bích luôn trùng nhau.

• Lỗ bulông: Các lỗ được khoan phân bố đều trên đường tròn phân bố lỗ bulông (PCD), dùng để xỏ bulông liên kết.

• Cổ/Mép mặt bích: Phần kim loại nhô cao quanh khu vực socket, cung cấp độ dày tiêu chuẩn để thợ hàn thực hiện mối hàn điền (fillet weld) mà không làm biến dạng thân bích.

• Bề mặt làm kín: Nơi tiếp xúc trực tiếp với gioăng. Cấu tạo bề mặt này có các đường gân lăn nhám nhẹ để tăng ma sát bám giữ gioăng.

Socket Weld Flange Có Những Loại Vật Liệu Nào?

Để đáp ứng tính đa dạng của môi trường lưu chất (axit, nước biển, khí nén, hơi nóng), Socket Weld Flange được sản xuất từ nhiều nhóm vật liệu khác nhau:

1. Socket Weld Flange Thép Carbon (Carbon Steel)

Là dòng mặt bích thép phổ biến nhất trong các công trình đường ống công nghiệp. Vật liệu phổ biến nhất là mã thép rèn ASTM A105.

• Đặc tính: Chịu lực nén, lực va đập và chịu áp cực tốt, chi phí đầu tư tối ưu.

• Ứng dụng: Hệ thống nước công nghiệp, đường ống dẫn dầu, khí nén, hệ thống PCCC, hơi nóng áp suất cao.

2. Socket Weld Flange Inox (Stainless Steel)

Sử dụng các mác thép không gỉ như ASTM A182 F304/304L hoặc F316/316L.

• Đặc tính: Khả năng chống ăn mòn hóa học xuất sắc, không gỉ sét, chịu được nhiệt độ âm sâu hoặc môi trường oxy hóa mạnh.

• Ứng dụng: Mặt bích inox SW chuyên dùng trong nhà máy hóa chất, thực phẩm, dược phẩm, đường ống dẫn dung môi và hệ thống xử lý nước thải công nghiệp.

3. Socket Weld Flange Thép Hợp Kim (Alloy Steel)

Sử dụng các mác thép hợp kim như ASTM A182 F11, F22, F91.

• Đặc tính: Chịu nhiệt độ cực cao và áp suất biến đổi liên tục mà không bị biến dạng dẻo hay mỏi kim loại.

• Ứng dụng: Nhà máy nhiệt điện, lọc hóa dầu, hệ thống lò hơi công suất lớn.

Thông Số Kỹ Thuật Socket Weld Flange

Dưới đây là bảng tổng hợp các trường dữ liệu kỹ thuật tiêu chuẩn của dòng sản phẩm mặt bích hàn lồng SW:

Lưu ý kỹ thuật: Không được gộp chung các tiêu chuẩn khi chọn mua. Số lượng lỗ bulông, đường kính vòng lỗ bulông (PCD), độ dày thân bích và kích thước socket phải tra cứu chính xác theo đúng bảng Catalogue tiêu chuẩn của từng hãng sản xuất.

Các Tiêu Chuẩn Socket Weld Flange Phổ Biến

Khi lựa chọn mặt bích đường ống, việc nắm rõ hệ thống tiêu chuẩn giúp tránh rủi ro mua sai hàng không thể lắp lẫn:

• Tiêu chuẩn ASME/ANSI (Mỹ): Tiêu chuẩn phổ biến nhất thế giới trong ngành dầu khí và hóa chất. Kích thước tính theo Inch (NPS), cấp áp suất phân chia theo hệ Class (Class 150, 300, 600, 900, 1500, 2500). Tiêu chuẩn áp dụng riêng cho mặt bích là ASME B16.5.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến trong các nhà máy, dây chuyền công nghệ do Nhật Bản hoặc Hàn Quốc thiết kế. Cấp áp suất ký hiệu theo Bar/K (JIS 5K, 10K, 16K, 20K).

• Tiêu chuẩn DIN/EN (Châu Âu): Chuẩn Châu Âu phân chia áp suất theo PN (PN10, PN16, PN25, PN40).

Lỗi kỹ thuật nghiêm trọng: Không chọn mặt bích chỉ dựa vào đường kính danh nghĩa DN. Ví dụ: Mặt bích DN50 Class 150 (ASME) và mặt bích DN50 PN16 (DIN) có cùng kích thước danh nghĩa đường ống nhưng hoàn toàn KHÔNG LẮP ĐƯỢC VỚI NHAU do lệch số lỗ bulông, khác khoảng cách PCD và khác độ dày bích.

Phân Biệt Socket Weld Flange Với Slip On Flange Và Weld Neck Flange

Để giúp kỹ sư đưa ra quyết định chính xác, dưới đây là bảng so sánh chi tiết giữa 3 loại mặt bích hàn phổ biến nhất hiện nay:

Tại Sao Nên Chọn Socket Weld Flange?

Thay vì dùng mặt bích cổ cao Weld Neck (chi phí đắt, tốn không gian) hay mặt bích hàn trượt Slip On (khó định vị ống nhỏ), Socket Weld Flange là lựa chọn hoàn hảo nhất khi:

1. Đường kính ống nhỏ (thường từ DN50 trở xuống).

2. Cần kết nối hàn kín tuyệt đối nhưng không gian xung quanh hạn chế, không đủ khoảng trống để thao tác đường hàn bên trong lòng bích như Slip On.

3. Cần giảm rủi ro lệch tâm đường ống trong quá trình gá đặt thi công.

Socket Weld Flange Được Sử Dụng Ở Đâu?

Nhờ đặc tính nhỏ gọn, chắc chắn và khả năng chịu áp lực vượt trội, mặt bích SW được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống dầu khí & Lọc hóa dầu: Các tuyến ống nhánh dẫn hóa chất, dung môi sạch, khí gas áp suất cao có kích thước từ 1/2" đến 2".

• Đường ống hơi nóng (Steam Line): Các tuyến phân phối hơi của lò hơi công nghiệp yêu cầu kín khít, chịu giãn nở nhiệt tốt.

• Hệ thống khí nén áp lực cao: Ngăn chặn tuyệt đối tình trạng rò rỉ khí nén tại các vị trí nối van và thiết bị đo.

• Nhà máy sản xuất hóa chất: Sử dụng mặt bích inox SW để dẫn các hóa chất có tính ăn mòn cao.

• Kết nối van và phụ kiện: Dùng làm mặt bích đầu ra/đầu vào để liên kết van cầu, van một chiều, y lọc với hệ thống đường ống.

Khi Nào Nên Sử Dụng Socket Weld Flange?

Bạn nên ưu tiên lựa chọn giải pháp Socket Weld Flange khi công trình đáp ứng các điều kiện kỹ thuật sau:

• Kích thước đường ống thuộc dải nhỏ (DN15, DN20, DN25, DN32, DN40, DN50).

• Hệ thống vận hành ở cấp áp suất cao (Class 300, Class 600, Class 900 trở lên).

• Yêu cầu độ kín tuyệt đối, không được phép rò rỉ các lưu chất độc hại hoặc dễ cháy nổ.

• Muốn rút ngắn thời gian gá lắp thi công nhờ gờ socket định tâm sẵn.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt Socket Weld Flange

• Sai lầm 1: Nhầm lẫn giữa Socket Weld Flange và Slip On Flange: Mua sai loại dẫn đến không thể lắp đặt hoặc thi công sai quy trình hàn làm hỏng đường ống.

• Sai lầm 2: Đút ống chạm sát đáy gờ Socket khi hàn: Thiếu khoảng hở giãn nở nhiệt (expansion gap ~1.5mm) giữa đầu ống và gờ bích. Khi tuyến ống đi vào hoạt động, nhiệt độ tăng làm ống nở dài ra, gây ra ứng suất dư cực lớn dẫn đến nứt mối hàn fillet.

• Sai lầm 3: Không kiểm tra cấp áp suất Class/PN: Sử dụng mặt bích Class 150 cho hệ thống hơi nóng có áp suất vận hành thuộc dải Class 300, gây nguy cơ nứt vỡ mặt bích.

• Sai lầm 4: Chọn sai tiêu chuẩn kết nối: Mua mặt bích tiêu chuẩn JIS lắp vào hệ thống van nhập khẩu tiêu chuẩn ASME khiến các lỗ bulông bị lệch, không thể xỏ bulông qua.

• Sai lầm 5: Chọn sai vật liệu làm kín: Sử dụng gioăng cao su thông thường cho hệ thống hóa chất ăn mòn hoặc hơi nóng nhiệt độ cao làm gioăng bị mục nát, gây rò rỉ lưu chất.

Quy Trình 7 Bước Lựa Chọn Socket Weld Flange Chuẩn Kỹ Thuật

• Bước 1: Xác định chính xác kích thước đường ống (DN hoặc NPS) và đường kính ngoài OD của ống.

• Bước 2: Xác định tiêu chuẩn thiết kế của toàn hệ thống (ASME B16.5, JIS B2220, hay DIN EN 1092-1).

• Bước 3: Xác định cấp áp suất vận hành cực đại (Class 150, Class 300, PN16, PN40...).

• Bước 4: Lựa chọn vật liệu thân bích phù hợp với môi trường lưu chất (A105 cho nước/hơi; F304/F316 cho hóa chất).

• Bước 5: Lựa chọn dạng bề mặt làm kín (RF - Mặt nhô, FF - Mặt phẳng, hoặc RTJ - Mặt rãnh).

• Bước 6: Kiểm tra dung sai kích thước lồng socket đảm bảo vừa vặn với đường ống thực tế.

• Bước 7: Lựa chọn vật liệu gioăng (Gasket) và bộ bulông/đai ốc chịu lực đi kèm tương thích.

Checklist Trước Khi Mua Socket Weld Flange

• Xác định đúng kích thước danh nghĩa DN / NPS của đường ống.

• Kiểm tra đúng tiêu chuẩn kết nối (ASME / JIS / DIN).

• Chọn chính xác cấp áp suất (Class 150 / 300 / 600... hoặc PN16 / 40...).

• Lựa chọn đúng vật liệu chế tạo (Thép rèn A105, Inox 304, Inox 316...).

• Chọn đúng dạng bề mặt làm kín (RF, FF, RTJ).

• Đảm bảo đường kính lòng socket khớp với đường kính ngoài (OD) của ống.

• Đối chiếu chính xác số lượng lỗ bulông và đường kính chia lỗ PCD.

• Đã trang bị đủ Gioăng làm kín và Bulông chịu lực đúng chủng loại.

• Yêu cầu đầy đủ chứng chỉ xuất xứ, chất lượng (CO/CQ, MTC) từ nhà sản xuất.

Câu Hỏi Thường Gặp Về Flange SW (FAQ)

1. Socket Weld Flange là gì?

Flange SW (Socket Weld Flange) là loại mặt bích hàn lồng, có gờ socket bên trong để lồng đầu ống vào và cố định bằng mối hàn fillet ở mép ngoài.

2. Ký hiệu SW trong mặt bích có nghĩa là gì?

SW là viết tắt của Socket Weld, nghĩa là phương pháp kết nối bằng cách lồng ống vào socket rồi thực hiện mối hàn điền xung quanh.

3. Tại sao khi hàn Flange SW phải lùi đầu ống ra 1.5mm?

Việc lùi đầu ống ra khoảng 1.5mm (1/16 inch) trước khi hàn tạo ra khoảng trống giãn nở nhiệt. Nếu đẩy ống chạm sát đáy socket, khi hệ thống nóng lên, ứng suất nhiệt sẽ làm nứt mối hàn.

4. Flange SW có dùng cho đường ống kích thước lớn không?

Không nên. Flange SW chủ yếu được thiết kế cho các dải ống nhỏ (thường từ DN50/2 inch trở xuống). Với ống kích thước lớn, người ta ưu tiên dùng Slip On (SO) hoặc Weld Neck (WN) để tối ưu chi phí và kỹ thuật hàn.

5. Làm sao để chọn đúng Flange SW cho hệ thống?

Bạn cần đối chiếu đủ 5 thông số: Kích thước ống (DN/NPS) -> Tiêu chuẩn (ASME/JIS/DIN) -> Cấp áp suất (Class/PN) -> Vật liệu (A105/F304/F316) -> Dạng bề mặt làm kín (RF/FF/RTJ).
