Gate Valve DN20: Giải Pháp Khóa Nước Chuyên Dụng Cho Hệ Thống Công Nghiệp Và Dân Dụng

Vì Sao Gate Valve DN20 Được Sử Dụng Phổ Biến?

Trong thiết kế mạng lưới đường ống, việc lựa chọn một thiết bị đóng ngắt tin cậy là yếu tố sống còn để đảm bảo hệ thống vận hành trơn tru. Gate valve DN20 (van cổng DN20) đã trở thành một tiêu chuẩn không thể thiếu cho các đường ống kích thước nhỏ và trung bình nhờ sự bền bỉ và khả năng làm việc ổn định. Cho dù bạn đang quản lý một hệ thống cấp nước chung cư hay các đường ống phụ trong nhà máy công nghiệp, dòng van này luôn là lựa chọn ưu tiên hàng đầu.

Tuy nhiên, thực tế cho thấy nhiều kỹ thuật viên và chủ đầu tư vẫn mắc sai lầm khi lựa chọn loại valve này. Việc dùng sai vật liệu hoặc thông số áp suất không chỉ dẫn đến tình trạng rò rỉ nước lãng phí mà còn gây ra hiện tượng kẹt van do oxy hóa hoặc giảm lưu lượng chảy. Vấn đề cốt lõi là không phải mọi loại gate valve DN20 trên thị trường đều có chất lượng và đặc tính kỹ thuật giống nhau.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về van cổng DN20, giúp bạn hiểu rõ các thông số kỹ thuật, cách chọn vật liệu (như gate valve inox hay đồng) để tối ưu hóa độ bền cũng như chi phí đầu tư cho dự án của mình.

Van Cổng DN20 Là Gì? Định Nghĩa Và Cấu Tạo

Về mặt thuật ngữ kỹ thuật, gate valve DN20 là loại van cổng có kích thước danh định (Diameter Nominal) là 20mm, tương đương với kích thước ống khoảng 3/4 inch. Đây là loại van dùng để đóng hoặc mở hoàn toàn dòng lưu chất, không cho phép nước rò rỉ qua khi ở trạng thái đóng.

Điểm mạnh lớn nhất của dòng van này chính là chức năng khóa dòng nước hoàn toàn mà gần như không gây ra sự sụt giảm áp suất khi mở. Cấu tạo cơ bản của một bộ van khóa nước DN20 bao gồm:

• Thân van: Phần vỏ bảo vệ, nơi chứa lưu chất đi qua.

• Đĩa van (Gate): Bộ phận trực tiếp ngăn chặn dòng chảy, thường có hình dạng tấm phẳng hoặc hình nêm.

• Trục van (Stem): Kết nối đĩa van với bộ phận điều khiển.

• Tay quay (Handwheel): Dùng để vận hành van thủ công bằng cách xoay.

Về kiểu kết nối, các dòng DN20 thường phổ biến với dạng nối ren (Threaded) để lắp đặt nhanh gọn, hoặc mặt bích (Flanged) cho các yêu cầu chịu áp lực cao hơn trong công nghiệp.

Gate valve DN20 là loại van cổng kích thước DN20 dùng để đóng mở hoàn toàn dòng lưu chất trong hệ thống đường ống dân dụng và công nghiệp

Nguyên Lý Hoạt Động Của Gate Valve DN20

Cơ chế vận hành của gate valve DN20 dựa trên chuyển động tịnh tiến nâng và hạ của đĩa van. Khi người dùng xoay tay quay, trục van sẽ kéo đĩa van đi lên để mở hoàn toàn dòng chảy (fully open) hoặc đẩy đĩa van xuống kịch sàn để đóng kín hoàn toàn (fully closed).

Ưu điểm vượt trội:

• Lưu lượng lớn: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp chất lỏng đi qua thẳng tắp, không bị cản trở.

• Độ kín cao: Cơ chế nêm chặt giúp ngăn chặn rò rỉ cực tốt dưới áp suất cao.

• Ít tổn thất áp: Rất phù hợp cho các hệ thống cần duy trì áp suất ở cuối nguồn.

Nhược điểm:

• Không phù hợp điều tiết: Van cổng không được thiết kế để điều chỉnh lưu lượng (mở một nửa). Việc này sẽ khiến đĩa van bị rung lắc bởi dòng chảy, dẫn đến nhanh hỏng hóc và mài mòn không đều.

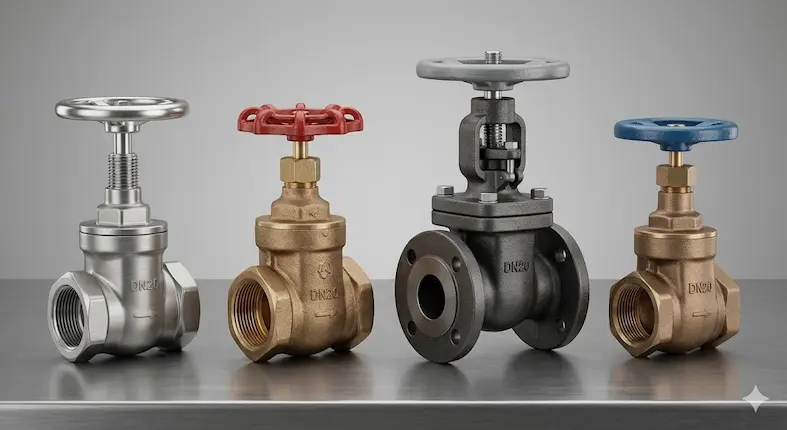

Các Loại Van Cổng DN20 Phổ Biến Trên Thị Trường

Tùy vào môi trường lưu chất, chúng ta có các phân loại cụ thể sau:

1. Gate Valve DN20 Đồng: Đây là dòng van giá phổ thông nhất, thường xuất hiện trong các hệ thống cấp nước sạch gia đình hoặc đường ống tưới tiêu. Đồng thau có tính dẻo và chịu nhiệt tốt ở mức trung bình.

2. Gate Valve  Inox: Được chế tạo từ Inox 304 hoặc 316. Loại này có khả năng chống ăn mòn tuyệt vời, phù hợp cho các hệ thống hóa chất nhẹ, nước sạch có độ tinh khiết cao hoặc các môi trường yêu cầu vệ sinh nghiêm ngặt.

3. Gate Valve Gang: Thường dùng trong các mạng lưới cấp thoát nước công nghiệp. Gang có giá thành hợp lý và khả năng chịu va đập tốt, tuy nhiên trọng lượng sẽ nặng hơn so với các loại khác.

4. Gate Valve Thép: Chuyên dụng cho các hệ thống hơi nóng áp suất cao hoặc ngành dầu khí. Thép đúc chịu được sự biến thiên nhiệt độ và áp lực lớn mà không bị biến dạng.

Thông Số Kỹ Thuật Quan Trọng Của Van Cổng DN20

Khi đọc bảng thông số (datasheet) của một chiếc gate valve, bạn cần đặc biệt lưu tâm đến các chỉ số sau để đảm bảo sự tương thích hoàn hảo:

• Pressure Rating (Cấp áp suất): Phổ biến nhất là PN10, PN16 hoặc các tiêu chuẩn Mỹ như Class 150. Nếu áp suất hệ thống vượt quá chỉ số này, thân van có thể bị nứt vỡ.

• Temperature Rating (Nhiệt độ làm việc): Van đồng thường chịu dưới 120°C, trong khi van thép hoặc inox có thể chịu lên tới vài trăm độ C.

• Connection Type: Nối ren (NPT/BSPT) hay mặt bích (JIS/ANSI/DIN).

• Seat Material: Vật liệu làm kín. Trong van cổng thường là kim loại tiếp xúc trực tiếp (Metal-to-Metal) để chịu nhiệt tốt hơn.

So Sánh Gate DN20 Và Ball Valve DN20

Nhiều khách hàng phân vân giữa việc chọn van cổng hay van bi cho đường ống DN20. Dưới đây là sự khác biệt:

Khi nào nên dùng Gate Valve? Hãy chọn van cổng khi bạn cần một thiết bị đóng ngắt cố định cho các đường ống lớn, cần độ bền cơ học cao và không yêu cầu đóng mở liên tục trong ngày.

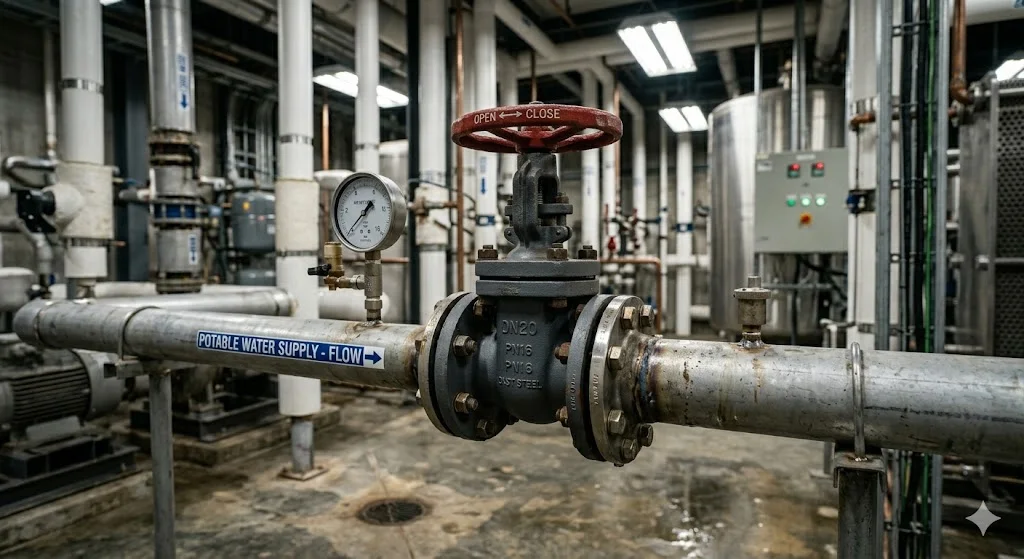

Ứng Dụng Thực Tế Của Van Cổng DN20

Với kích thước nhỏ gọn, valve DN20 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước: Lắp đặt tại các đầu nhánh nước sạch của căn hộ chung cư hoặc nhà dân.

• Hệ thống PCCC: Dùng trong các đường ống dẫn nước chữa cháy phụ hoặc các cụm van điều khiển nhỏ.

• Đường ống HVAC: Kiểm soát dòng nước nóng/lạnh trong hệ thống điều hòa trung tâm.

• Nhà máy công nghiệp: Dùng cho các đường ống dẫn khí nén, dầu bôi trơn hoặc hơi nóng nhẹ.

• Nhà dân dụng: Thường dùng làm van tổng sau đồng hồ nước để đảm bảo dòng chảy không bị bóp nghẹt.

Những Sai Lầm Khi Chọn Gate Valve

Dựa trên kinh nghiệm cung cấp thiết bị, chúng tôi nhận thấy các lỗi phổ biến sau thường gây tốn kém cho người dùng:

1. Chọn sai vật liệu: Dùng van gang cho nước mặn dẫn đến ăn mòn thủng thân van chỉ sau thời gian ngắn.

2. Bỏ qua áp lực làm việc: Sử dụng van PN10 cho hệ thống bơm áp lực cao gây hiện tượng biến dạng đĩa van.

3. Sai tiêu chuẩn kết nối: Mua van mặt bích tiêu chuẩn JIS nhưng đường ống lại theo tiêu chuẩn DIN, dẫn đến không khớp lỗ bu-lông.

4. Dùng van giá rẻ kém chất lượng: Lõi van làm bằng vật liệu tái chế, dễ bị kẹt và không thể đóng kín sau vài lần vận hành.

Cách Chọn Gate Valve Phù Hợp: Checklist

Để chọn được sản phẩm tối ưu, hãy tự đặt ra các câu hỏi sau:

•  Lưu chất là gì? (Nước sạch, nước thải, hóa chất hay hơi nóng?)

•  Áp suất tối đa bao nhiêu? (PN10, PN16 hay cao hơn?)

•  Nhiệt độ môi trường vận hành?

•  Vật liệu thân van nào phù hợp nhất? (Đồng, Gang hay Inox?)

•  Kiểu kết nối hiện tại của ống? (Ren trong, ren ngoài hay bích?)

•  Thương hiệu có uy tín và đầy đủ chứng chỉ CO/CQ không?

Lời khuyên: Nên chọn gate DN20 đúng thông số ngay từ đầu để tăng tuổi thọ hệ thống và giảm thiểu rủi ro rò rỉ, tiết kiệm chi phí sửa chữa về sau.

Hướng Dẫn Lắp Đặt & Bảo Dưỡng

1. Lắp đặt: Vệ sinh sạch sẽ hai đầu ống trước khi nối ren hoặc lắp bích. Tuy van cổng không phân biệt chiều dòng chảy, nhưng bạn nên lắp tay quay hướng lên trên để dễ vận hành.

2. Không siết quá lực: Với van ren, siết quá tay có thể làm nứt cổ van. Hãy sử dụng băng tan vừa đủ.

3. Bảo trì định kỳ: Mỗi 6-12 tháng, bạn nên thực hiện đóng/mở van một vài lần để tránh tình trạng đĩa van bị đóng cặn và kẹt cứng.

4. Vệ sinh: Đối với hệ thống nước nóng, hãy kiểm tra các gioăng làm kín ở trục van xem có bị lão hóa hay không.

Câu Hỏi Thường Gặp (FAQ)

1. DN20 tương đương bao nhiêu inch và phi bao nhiêu?

DN20 tương đương với 3/4 inch và có đường kính ngoài của ống (phi) khoảng 27mm.

2. Gate valve DN20 dùng cho hệ thống hơi nóng được không?

Được, nhưng bạn phải chọn loại bằng thép hoặc inox 316 với gioăng chịu nhiệt chuyên dụng thay vì loại van đồng thông thường.

3. Nên chọn van inox hay đồng cho nước gia đình?

Inox bền và an toàn vệ sinh hơn nhưng giá cao. Nếu ngân sách hạn chế, van đồng chất lượng cao vẫn đáp ứng tốt nhu cầu nước sạch.

4. Tại sao không nên dùng van cổng để điều tiết lưu lượng?

Vì khi mở một nửa, dòng chảy sẽ tạo ra áp lực xoáy cực lớn tác động lên đĩa van, gây mài mòn đĩa và trục van nhanh chóng, dẫn đến việc van không thể đóng khít sau này.

Kết Luận: Có Nên Dùng Gate Valve DN20?

Tóm lại, gate valve là một mắt xích quan trọng giúp hệ thống đường ống của bạn hoạt động bền bỉ và hiệu quả. Việc chọn đúng vật liệu và tiêu chuẩn kỹ thuật không chỉ bảo vệ tài sản mà còn mang lại sự an tâm tuyệt đối trong quá trình vận hành.

Dù là dân dụng hay công nghiệp, sự chuẩn bị kỹ lưỡng về thông số kỹ thuật luôn là chìa khóa thành công. Hãy so sánh kỹ các thông số trước khi đưa ra quyết định mua hàng.
