Khớp Nối Mềm Chịu Nhiệt Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế

Trong các hệ thống đường ống công nghiệp, lò hơi hoặc hệ thống dẫn khí nóng, nhiệt độ cao không chỉ là một thông số vận hành mà còn là "kẻ thù" âm thầm phá hủy cấu trúc hạ tầng. Nhiệt lượng lớn gây ra hiện tượng giãn nở đường ống, tạo ra những rung động mạnh và áp lực khủng khiếp lên các điểm nối. Nếu không có giải pháp xử lý, tình trạng nứt gãy mối nối và biến dạng thiết bị là điều không thể tránh khỏi, dẫn đến rủi ro cháy nổ hoặc dừng máy đột ngột gây thiệt hại kinh tế lớn.

Đây chính là lý do Heat-resistant flexible joint trở thành linh kiện sống còn trong các nhà máy nhiệt điện, xi măng và hệ thống HVAC. Thiết bị này đóng vai trò như một "mối nối thông minh", vừa đảm bảo sự liên kết chắc chắn, vừa tạo không gian cho vật liệu "thở" khi nhiệt độ thay đổi. Bài viết này sẽ phân tích sâu về cấu tạo, nguyên lý và cách tối ưu hóa việc sử dụng Heat-resistant flexible joint trong thực tế công nghiệp.

Khớp nối mềm chịu nhiệt là gì?

Khớp nối mềm chịu nhiệt (Heat-resistant flexible joint) là thiết bị cơ khí chuyên dụng được lắp đặt tại các điểm ngắt hoặc điểm nối trong hệ thống đường ống. Chức năng cốt lõi của nó là hấp thụ rung động, bù giãn nở nhiệt và giảm thiểu các ứng suất cơ học tác động lên thành ống. Trong môi trường công nghiệp, khi dòng lưu chất (khí, hơi, nước) thay đổi nhiệt độ đột ngột, các đoạn ống cứng sẽ co giãn; nếu không có khớp nối mềm, lực tác động này có thể làm bật mặt bích hoặc nứt ống.

Khác hoàn toàn với các dòng khớp nối thông thường dùng cho nước lạnh hay khí nén áp suất thấp, khớp nối chịu nhiệt được chế tạo từ những vật liệu có tính bền nhiệt cực cao. Các vật liệu phổ biến bao gồm thép không gỉ (Inox 304, 316), vải sợi thủy tinh, sợi ceramic hoặc các loại cao su chịu nhiệt chuyên dụng như EPDM, Silicone.

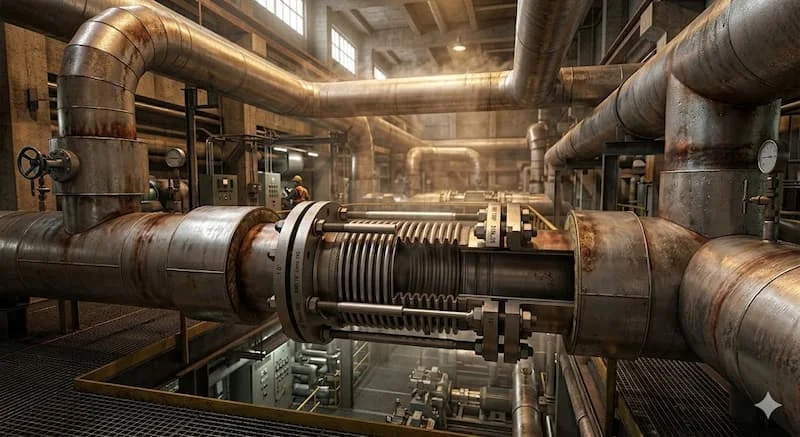

Nhờ cấu trúc đặc biệt, thiết bị này có khả năng vận hành ổn định trong dải nhiệt độ khắc nghiệt, từ 200°C đến hơn 1000°C tùy thuộc vào chủng loại. Hiện nay, chúng ta dễ dàng bắt gặp Heat-resistant flexible joint trong các hệ thống lò hơi, nhà máy luyện kim, hệ thống xử lý khí thải và các dây chuyền sản xuất thực phẩm cần tiệt trùng nhiệt độ cao.

Nguyên lý hoạt động của khớp nối mềm chịu nhiệt

Nguyên lý hoạt động của Heat-resistant flexible joint dựa trên khả năng biến dạng đàn hồi để triệt tiêu ngoại lực. Khi hệ thống vận hành, nhiệt độ tăng cao khiến vật liệu kim loại của đường ống giãn nở theo chiều dài (giãn nở tuyến tính). Nếu hai đầu ống bị cố định cứng, áp lực nội tại sẽ tích tụ và gây ra hiện tượng cong vênh hoặc hỏng thiết bị kết nối.

Lúc này, khớp nối mềm đóng vai trò là một "vùng đệm lý tưởng". Cơ chế hoạt động cụ thể bao gồm:

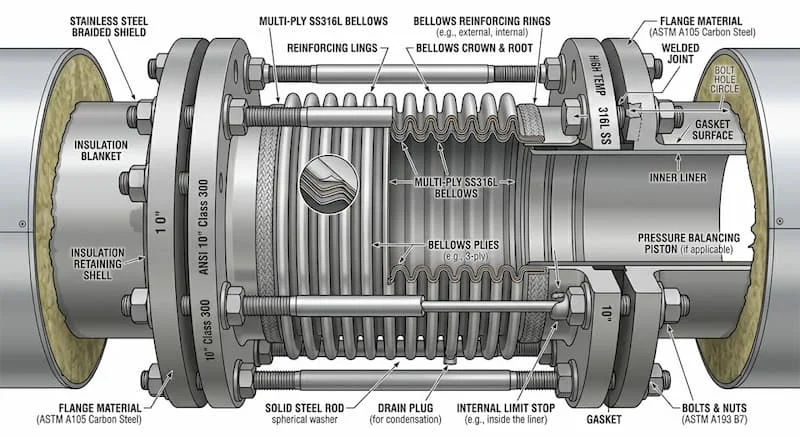

• Sự co giãn hình học: Đối với khớp nối kim loại, các nếp gấp dạng sóng (bellows) sẽ co lại hoặc giãn ra để bù đắp sai lệch độ dài. Đối với khớp nối vải, lớp vật liệu mềm cho phép thay đổi hình dạng linh hoạt theo mọi hướng.

• Hấp thụ đa hướng: Không chỉ bù giãn nở theo chiều dọc, khớp nối còn hấp thụ các chuyển động ngang (lateral) và chuyển động góc (angular) do rung động của máy bơm hoặc quạt công suất lớn tạo ra.

• Triệt tiêu truyền dẫn: Lớp vật liệu cách nhiệt bên trong giúp ngăn chặn sự truyền nhiệt trực tiếp từ lưu chất ra vỏ ngoài, bảo vệ cấu trúc chịu lực của khớp nối.

Khi hệ thống ngừng hoạt động và nhiệt độ giảm, khớp nối sẽ tự động co lại về trạng thái ban đầu. Chu kỳ này lặp đi lặp lại giúp bảo vệ toàn bộ trục đường ống, kéo dài tuổi thọ cho các thiết bị đắt tiền như máy nén, máy bơm và van chặn.

Các loại khớp nối mềm chịu nhiệt phổ biến

Việc phân loại khớp nối mềm dựa trên vật liệu chế tạo là cách chính xác nhất để xác định phạm vi ứng dụng của chúng. Dưới đây là 3 dòng chủ đạo trên thị trường:

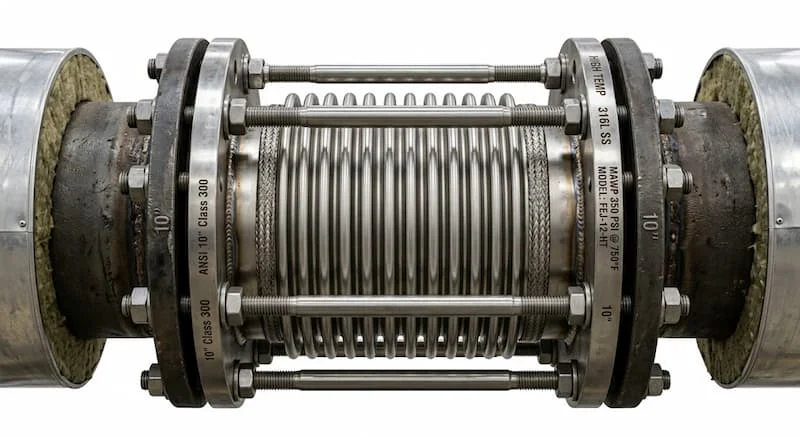

1. Khớp nối mềm kim loại (Metal Expansion Joint)

Được cấu tạo chủ yếu từ các lớp inox (thép không gỉ) như Inox 304, 316 hoặc 321. Đây là dòng cao cấp nhất với khả năng chịu áp suất cực lớn.

• Ưu điểm: Chịu được nhiệt độ lên đến 700°C, chống ăn mòn hóa học tốt và có độ bền cơ học cực cao.

• Ứng dụng: Sử dụng trong hệ thống đường ống hơi nước (steam), dầu nóng, nhà máy lọc hóa dầu và nhiệt điện.

2. Khớp nối mềm cao su chịu nhiệt

Thành phần chính là cao su EPDM hoặc Silicone gia cường thêm lớp vải mành hoặc lưới thép bên trong để tăng cường chịu lực.

• Ưu điểm: Khả năng giảm chấn, triệt tiêu tiếng ồn tốt nhất trong các loại khớp nối. Giá thành kinh tế và lắp đặt rất đơn giản.

• Ứng dụng: Hệ thống HVAC, đường ống nước nóng trung tâm, hệ thống làm mát động cơ tàu thủy. Nhiệt độ giới hạn thường từ 120°C - 200°C.

3. Khớp nối mềm vải chịu nhiệt (Fabric Expansion Joint)

Được may từ nhiều lớp vải kỹ thuật như sợi thủy tinh, sợi ceramic, bọc ngoài bằng lớp chống thấm.

• Ưu điểm: Cực kỳ linh hoạt, có thể chế tạo với kích thước siêu lớn. Khả năng chịu nhiệt "vô đối", có thể vượt ngưỡng 1000°C.

• Ứng dụng: Hệ thống dẫn khí thải lò đốt, ống khói nhà máy xi măng, hệ thống thông gió công nghiệp nơi áp suất thấp nhưng nhiệt độ rất cao.

Thông số kỹ thuật cần quan tâm

Để chọn được một bộ Heat-resistant flexible joint đạt chuẩn, người kỹ thuật viên cần bóc tách kỹ thuật dựa trên các thông số thực tế của hệ thống:

1. Nhiệt độ làm việc: Đây là yếu tố tiên quyết. Bạn cần xác định nhiệt độ thường xuyên và nhiệt độ tối đa (peak) của hệ thống. Nếu dùng khớp nối cao su (max 150°C) cho môi trường hơi nóng 250°C, thiết bị sẽ bị "cháy" và nứt vỡ chỉ sau vài ngày.

2. Áp suất làm việc (PN): Áp suất trong đường ống khí sẽ khác hoàn toàn với đường ống nước nóng hay hơi bão hòa. Khớp nối kim loại thường chịu áp suất cao (PN10, PN16, PN25), trong khi khớp nối vải chỉ phù hợp với hệ thống áp suất thấp hoặc áp suất âm.

3. Kích thước và kiểu kết nối: Cần đo chính xác đường kính danh nghĩa (DN) và khoảng cách giữa hai đầu nối (L). Kiểu kết nối có thể là mặt bích (theo tiêu chuẩn JIS, ANSI, DIN) hoặc nối ren, nối hàn tùy vào yêu cầu kỹ thuật.

4. Độ bù giãn nở: Khả năng co giãn của khớp nối phải lớn hơn độ giãn nở nhiệt dự tính của đoạn ống để đảm bảo an toàn tuyệt đối.

So sánh khớp nối mềm chịu nhiệt và khớp nối thông thường

Ứng dụng thực tế: Khi nào cần sử dụng?

Trong thực tế vận hành, không phải lúc nào chúng ta cũng cần đến loại chịu nhiệt cao cấp. Tuy nhiên, nếu hệ thống của bạn xuất hiện các dấu hiệu sau, việc lắp đặt Heat-resistant flexible joint là bắt buộc:

• Hệ thống có sự chênh lệch nhiệt độ lớn: Ví dụ lò hơi khi khởi động từ nhiệt độ môi trường lên đến 300°C.

• Vị trí lắp đặt gần nguồn rung động: Như đầu ra của máy bơm nhiệt, quạt hút lò đốt.

• Đường ống dài liên tục: Các đoạn ống thẳng dài trên 10m thường tích tụ độ giãn nở lớn, cần khớp nối để giải phóng áp lực.

Việc đầu tư đúng loại khớp nối ngay từ đầu giúp doanh nghiệp giảm 40% chi phí bảo trì định kỳ và loại bỏ nguy cơ dừng máy ngoài ý muốn. Đặc biệt trong các ngành như luyện kim hay nhiệt điện, một sự cố rò rỉ khí nóng do hỏng khớp nối có thể gây nguy hiểm trực tiếp đến tính mạng công nhân.

Dưới đây là những sai sót mà ngay cả những kỹ sư lâu năm cũng có thể mắc phải:

1. Chọn sai vật liệu theo môi trường: Sử dụng khớp nối cao su cho môi trường có chứa hóa chất ăn mòn hoặc dầu nóng mà không kiểm tra tính tương thích, dẫn đến hiện tượng trương nở và mủn vải.

2. Bỏ qua tính toán độ giãn nở dọc: Lắp đặt khớp nối quá ngắn trong khi đoạn ống giãn nở quá dài khiến khớp nối bị kéo căng quá mức, gây rách lớp sóng inox hoặc đứt vải.

3. Lắp đặt sai kỹ thuật: Không căn chỉnh đồng tâm giữa hai đầu ống, khiến khớp nối chịu lực vặn xoắn (torsion). Lưu ý rằng hầu hết các loại khớp nối mềm không được thiết kế để chịu lực xoắn.

Cách chọn Heat-resistant flexible joint phù hợp (Checklist)

Để tối ưu hóa hiệu quả và chi phí, hãy thực hiện theo checklist sau:

• Bước 1: Xác định nhiệt độ thực tế (Min/Max).

• Bước 2: Xác định áp suất vận hành và áp suất thử nghiệm.

• Bước 3: Kiểm tra lưu chất bên trong (Hơi nước, khí thải, hóa chất, hay thực phẩm?).

• Bước 4: Xác định các hướng chuyển động cần bù (Dọc, ngang, hay góc?).

• Bước 5: Chọn tiêu chuẩn kết nối mặt bích phù hợp với hệ thống hiện hữu.

FAQ – Câu hỏi thường gặp

1. Khớp nối mềm chịu nhiệt chịu được bao nhiêu độ?

Tùy vào vật liệu. Loại cao su chịu đến 150°C, inox chịu đến 700°C, và vải ceramic có thể chịu nhiệt lên đến 1200°C.

2. Khớp nối mềm có cần bảo trì không?

Có. Nên kiểm tra định kỳ 6 tháng/lần để xem có dấu hiệu rò rỉ, nứt lớp cao su hoặc oxy hóa các mối hàn inox hay không.

3. Tuổi thọ của thiết bị này là bao lâu?

Trong điều kiện vận hành đúng thông số kỹ thuật, tuổi thọ trung bình từ 5 – 10 năm.

4. Tại sao khớp nối inox của tôi nhanh bị nứt?

Có thể do hiện tượng "mỏi kim loại" nếu rung động quá tần suất hoặc do lưu chất có chứa Clo gây ăn mòn xuyên tinh thể trên inox 304.

Kết luận

Khớp nối mềm chịu nhiệt không đơn thuần là một phụ kiện đường ống, mà là "lá chắn" bảo vệ toàn bộ hệ thống công nghiệp trước sức mạnh hủy diệt của nhiệt độ và rung động. Việc hiểu rõ cấu tạo và phân loại thiết bị sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn, đảm bảo an toàn và hiệu suất vận hành lâu dài.

Nếu bạn đang gặp khó khăn trong việc tính toán độ bù giãn nở hoặc cần tìm giải pháp khớp nối tối ưu cho hệ thống của mình, hãy liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu về khớp nối mềm chịu nhiệt
