Khớp Nối Mềm Ống Nước Là Gì? Phân Loại, Cấu Tạo Và Cách Chọn

Trong thiết kế và vận hành hệ thống cấp thoát nước hiện đại, đường ống không chỉ đơn thuần là vật dẫn lưu chất. Thực tế, toàn bộ mạng lưới này luôn phải đối mặt với những "áp lực ngầm" như: rung động từ máy bơm công suất lớn, áp lực dòng nước thay đổi đột ngột và sự giãn nở nhiệt do môi trường. Nếu các đoạn ống được lắp đặt theo phương pháp nối cứng hoàn toàn, hệ thống sẽ trở nên cực kỳ giòn và dễ tổn thương.

Hậu quả của việc thiếu tính linh hoạt là tình trạng rung lắc mạnh, gây ra hiện tượng mỏi vật liệu, dẫn đến nứt mối nối hoặc rò rỉ nước nghiêm trọng tại các điểm yếu. Để giải quyết triệt để vấn đề này, các kỹ sư cơ điện thường sử dụng khớp nối mềm ống nước – một phụ kiện "nhỏ nhưng có võ", đóng vai trò như một bộ giảm xóc giúp tăng độ linh hoạt và bảo vệ toàn diện cho hệ thống. Bài viết này sẽ phân tích chi tiết về cấu tạo, phân loại và cách lựa chọn khớp nối mềm tối ưu nhất cho công trình của bạn.

Khớp nối mềm ống nước là gì?

Khớp nối mềm ống nước (Flexible Joint) là một loại phụ kiện đường ống được thiết kế với khả năng co giãn, đàn hồi và uốn định hướng. Khác với các loại măng xông hay cút nối cứng nhắc, khớp nối mềm được chế tạo từ các vật liệu có tính dẻo như cao su tổng hợp hoặc inox dạng sóng để kết nối hai đầu ống lại với nhau.

Điểm khác biệt cốt lõi tạo nên giá trị của khớp nối mềm chính là khả năng hấp thụ rung động và bù sai lệch trục. Trong một hệ thống vận hành liên tục, thiết bị này đóng vai trò là "vùng đệm" lý tưởng để:

• Giảm rung động và tiếng ồn: Triệt tiêu các sóng rung truyền từ máy bơm ra đường ống, bảo vệ các thiết bị nhạy cảm như đồng hồ đo hoặc van.

• Bù giãn nở nhiệt: Khi nhiệt độ chất lỏng thay đổi, khớp nối sẽ co lại hoặc giãn ra để ngăn chặn tình trạng cong vênh ống.

• Hạn chế rò rỉ: Nhờ khả năng đàn hồi, nó giúp duy trì sự kín khít ngay cả khi nền móng công trình bị sụt lún nhẹ hoặc đường ống bị lệch tâm.

Với những lợi ích vượt trội, khớp nối mềm ống nước đã trở thành linh kiện bắt buộc trong hệ thống máy bơm tòa nhà, hệ thống HVAC (điều hòa không khí) và các dây chuyền sản xuất công nghiệp nặng.

Nguyên lý hoạt động của khớp nối mềm

Nguyên lý hoạt động của khớp nối mềm ống nước dựa trên việc chuyển đổi năng lượng cơ học của các xung lực thành biến dạng đàn hồi của vật liệu. Khi hệ thống đường ống hoạt động, dòng chảy bên trong tạo ra áp lực động, đồng thời các thiết bị quay như máy bơm tạo ra các dao động có tần số cao. Những yếu tố này dễ dàng làm đường ống bị biến dạng nếu không có bộ phận tiêu tán lực.

Khớp nối mềm hoạt động như một bộ phận phản ứng linh hoạt với các chuyển động cơ học:

• Hấp thụ chuyển động dọc (Axial): Khi đường ống giãn nở do nhiệt, lớp vật liệu đàn hồi (cao su hoặc sóng inox) sẽ nén lại hoặc giãn ra theo trục dọc để triệt tiêu ứng suất.

• Bù sai lệch hướng (Lateral/Angular): Nếu hai đoạn ống không nằm trên một trục thẳng hoàn hảo do lỗi thi công hoặc sụt lún, khớp nối mềm có thể uốn cong để tạo ra một dòng chảy thông suốt mà không gây áp lực lên mối nối.

• Cơ chế giảm chấn: Cấu trúc nhiều lớp của khớp nối giúp bẻ gãy các sóng âm và rung động dọc theo thành ống, từ đó giảm thiểu tiếng ồn khó chịu trong các tòa nhà cao tầng.

Nhờ cơ chế tự điều chỉnh này, hệ thống đường ống không chỉ vận hành an toàn hơn mà còn giảm thiểu tối đa các chi phí bảo trì do nứt vỡ đường ống định kỳ.

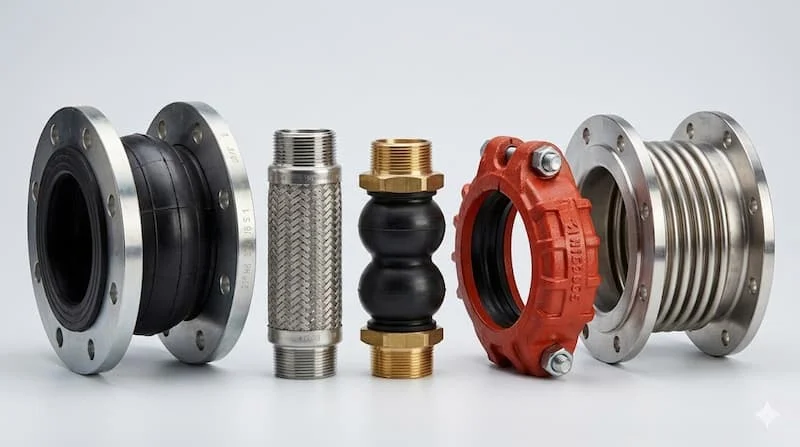

Các loại khớp nối mềm ống nước phổ biến

Việc phân loại khớp nối mềm chủ yếu dựa vào vật liệu cấu tạo và kiểu kết nối để phù hợp với từng môi trường lưu chất đặc thù.

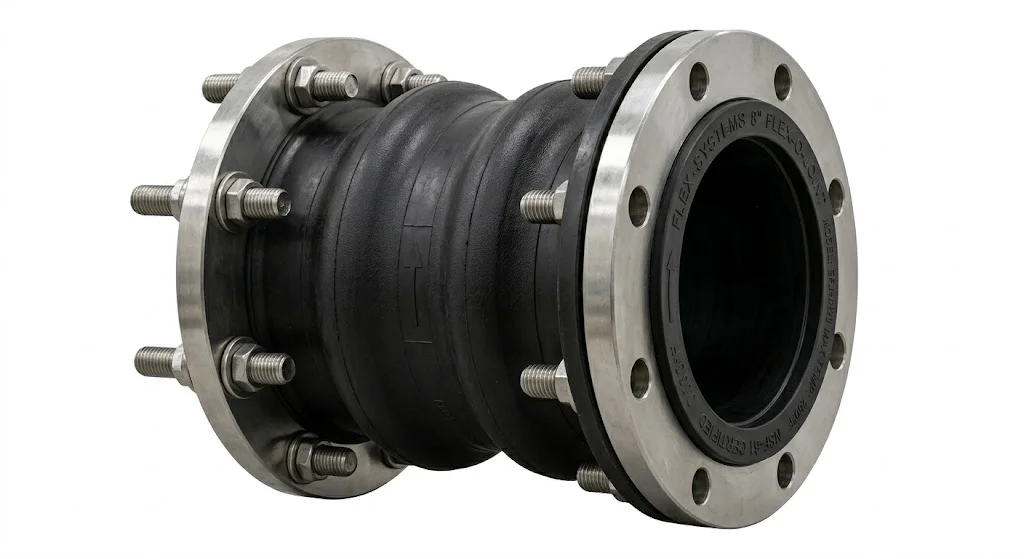

1. Khớp nối mềm cao su (Rubber Expansion Joint)

Đây là dòng sản phẩm phổ biến nhất trong các hệ thống cấp thoát nước dân dụng và xử lý nước thải.

• Cấu tạo: Phần thân bằng cao su tổng hợp (EPDM, NBR) gia cường lớp vải mành hoặc lưới thép bên trong để tăng cường khả năng chịu áp.

• Ưu điểm: Khả năng giảm chấn và triệt tiêu tiếng ồn vượt trội so với các loại khác. Giá thành hợp lý và dễ dàng thay thế.

• Ứng dụng: Lắp đặt tại đầu hút/đầu đẩy của máy bơm nước, hệ thống làm mát trung tâm.

2. Khớp nối mềm inox (Stainless Steel Flexible Hose)

Loại này được làm hoàn toàn từ thép không gỉ (Inox 304, 316), với phần thân có cấu trúc dạng sóng (bellows) bọc bên ngoài bằng lớp lưới inox đan chéo.

• Ưu điểm: Chịu được áp lực cực lớn, chống ăn mòn hóa học và chịu được nhiệt độ cao (lên đến vài trăm độ C). Tuổi thọ của khớp nối inox thường cao hơn nhiều so với cao su.

• Ứng dụng: Hệ thống nước nóng, đường ống dẫn hơi (steam), hoặc các môi trường hóa chất trong công nghiệp.

3. Khớp nối mềm nối ren và mặt bích

Ngoài vật liệu, chúng ta còn phân loại theo kiểu kết nối:

• Khớp nối mềm ren: Thường dùng cho các kích thước nhỏ (dưới DN50), lắp đặt bằng cách vặn trực tiếp vào ống. Phù hợp cho bảo trì nhanh.

• Khớp nối mềm mặt bích: Dùng cho đường ống lớn, đảm bảo độ chắc chắn và chịu áp suất cao. Các tiêu chuẩn phổ biến bao gồm JIS, ANSI, DIN.

Thông số kỹ thuật cần quan tâm

Để chọn đúng loại khớp nối mềm ống nước, bạn không thể chỉ dựa vào cảm quan mà cần đối chiếu khắt khe với các thông số kỹ thuật sau:

1. Kích thước đường kính (DN): Thông số này phải khớp hoàn toàn với đường kính danh định của ống. Các size phổ biến gồm DN15, DN25, DN50, DN100 đến các size cực lớn cho thủy điện.

2. Áp suất làm việc (PN): Hệ thống của bạn hoạt động ở mức 10 bar, 16 bar hay 25 bar? Việc chọn khớp nối có áp suất định danh thấp hơn áp suất thực tế sẽ dẫn đến hiện tượng nổ khớp nối, gây mất an toàn lao động.

3. Vật liệu và Môi trường: Bạn dẫn nước sạch, nước thải hay nước nóng? Khớp nối cao su thường chỉ chịu được nhiệt dưới 100°C, trong khi inox có thể chịu được nhiệt độ khắc nghiệt hơn nhiều.

4. Chiều dài lắp đặt (L): Khoảng cách giữa hai đầu nối cần được đo chính xác để đảm bảo khớp nối không bị kéo quá căng hoặc nén quá mức ngay khi vừa lắp đặt.

So sánh khớp nối mềm và khớp nối cứng

Ứng dụng thực tế: Khi nào cần dùng khớp nối mềm?

Trong thực tế thi công, không phải mọi vị trí nối đều cần dùng khớp nối mềm. Tuy nhiên, có những khu vực "trọng yếu" bắt buộc phải lắp đặt thiết bị này để đảm bảo an toàn:

• Tại các trạm bơm: Đây là nơi phát sinh rung động mạnh nhất. Lắp khớp nối mềm giúp máy bơm không bị hư hại vòng bi và phớt làm kín do rung lắc.

• Vị trí đi xuyên tường hoặc nền móng: Khi tòa nhà bị lún không đều, khớp nối mềm sẽ uốn lượn để tránh gãy ống ngầm.

• Hệ thống điều hòa trung tâm (Chiller/HVAC): Sự thay đổi nhiệt độ liên tục của dòng nước lạnh đòi hỏi phải có sự bù giãn nở thường xuyên.

• Hệ thống ống dẫn trong nhà máy công nghiệp: Nơi có các máy móc vận hành tạo ra chấn động cơ học liên tục lên sàn nhà.

Việc đầu tư khớp nối mềm ngay từ đầu giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa rò rỉ nước và thay thế thiết bị hỏng hóc sau này.

Sai lầm phổ biến khi sử dụng khớp nối mềm

Dưới đây là 3 sai lầm mà ngay cả thợ kỹ thuật cũng thường xuyên mắc phải:

1. Chọn sai kích thước: Việc cố tình lắp một khớp nối nhỏ hơn ống thông qua các bộ chuyển đổi sẽ làm tăng áp lực tại điểm nối, dẫn đến rách lớp cao su nhanh chóng.

2. Dùng sai vật liệu cho nhiệt độ: Một sai lầm kinh điển là dùng khớp nối cao su rẻ tiền cho hệ thống nước nóng trung tâm. Sau vài tháng, cao su sẽ bị lão hóa, giòn và nứt toác.

3. Lắp đặt sai vị trí: Khớp nối mềm chỉ phát huy tác dụng tốt nhất khi được đặt gần nguồn gây rung động nhất. Nếu lắp quá xa máy bơm, các rung động vẫn kịp gây hại cho một đoạn ống dài trước khi đến được khớp nối.

Hướng dẫn lắp đặt khớp nối mềm ống nước đúng kỹ thuật

Lắp đặt đúng cách quyết định 70% tuổi thọ của sản phẩm. Hãy tuân thủ checklist dưới đây:

• Bước 1: Tắt hệ thống và xả áp. Đảm bảo đường ống không còn áp lực và nước đã được thoát sạch.

• Bước 2: Căn chỉnh đầu ống. Hai đầu ống nối phải đồng tâm nhất có thể. Khớp nối mềm bù lệch trục nhưng không nên dùng nó để cưỡng ép các đoạn ống bị lệch quá mức cho phép.

• Bước 3: Lắp đặt. Đưa khớp nối vào vị trí. Lưu ý không được bôi dầu mỡ lên mặt bích cao su trừ khi được nhà sản xuất cho phép.

• Bước 4: Siết chặt. Siết các bu lông hoặc ren theo hình đối xứng (đối xứng tâm) để áp lực phân bổ đều, tránh làm vênh mặt bích.

• Bước 5: Kiểm tra. Mở nước chậm để kiểm tra độ kín. Quan sát xem có hiện tượng "phồng" bất thường hay rò rỉ tại các mối ren không.

Checklist nhanh:

✔️ Chọn đúng kích thước ống (DN)

✔️ Kiểm tra áp suất định danh (PN) phù hợp hệ thống

✔️ Xác định môi trường nước lạnh (Cao su) hay nước nóng (Inox)

✔️ Đảm bảo vị trí lắp đặt thông thoáng để dễ kiểm tra

FAQ – Câu hỏi thường gặp

1. Khớp nối mềm ống nước dùng để làm gì?

Chức năng chính là giảm rung động, tiếng ồn từ thiết bị quay, bù giãn nở nhiệt và xử lý các sai lệch trục trong hệ thống đường ống.

2. Khớp nối mềm cao su có dùng cho nước nóng được không?

Hầu hết khớp nối cao su tiêu chuẩn chỉ chịu được dưới 80°C. Đối với nước nóng hoặc hơi nóng, bạn bắt buộc phải dùng khớp nối mềm inox hoặc cao su chịu nhiệt EPDM đặc chủng.

3. Khớp nối mềm có bền không?

Trong môi trường nước sạch và áp suất ổn định, một khớp nối chất lượng cao có tuổi thọ từ 5 – 10 năm. Tuy nhiên, nếu dùng cho nước thải hoặc hóa chất, cần kiểm tra định kỳ 12 tháng/lần.

4. Có thể lắp khớp nối mềm nằm ngang hay thẳng đứng?

Khớp nối mềm có thể lắp ở cả hai hướng. Tuy nhiên, với lắp thẳng đứng, cần có thêm giá đỡ ống để trọng lượng của ống không đè nặng lên khớp nối.

Kết luận

Khớp nối mềm ống nước là giải pháp kỹ thuật không thể thiếu để đảm bảo sự bền bỉ và an toàn cho toàn bộ hệ thống cấp thoát nước. Việc hiểu rõ về cấu tạo, phân loại và cách lựa chọn dựa trên thông số kỹ thuật thực tế không chỉ giúp bảo vệ các thiết bị đắt tiền như máy bơm, van mà còn mang lại sự yên tâm trong vận hành lâu dài.

Để đạt hiệu quả tối ưu, bạn nên lựa chọn các sản phẩm từ những nhà cung cấp uy tín, có đầy đủ chứng chỉ chất lượng (CO/CQ). Đừng để một phụ kiện nhỏ làm ảnh hưởng đến tiến độ và chất lượng của cả một công trình lớn.
