Stainless Steel Ball Valves: Cấu Tạo, Ưu Điểm Và Ứng Dụng Chuyên Sâu

Trong mọi hệ thống vận hành chất lỏng và khí hiện nay, kiểm soát dòng chảy là yếu tố then chốt quyết định sự ổn định và an toàn của toàn bộ dây chuyền sản xuất. Tuy nhiên, một thực tế mà nhiều kỹ sư vận hành thường đối mặt là sự xuống cấp nhanh chóng của các thiết bị van thông thường khi làm việc trong môi trường oxy hóa mạnh hoặc lưu chất có tính ăn mòn cao. Việc sử dụng các loại van kém chất lượng không chỉ gây ra hiện tượng rò rỉ thất thoát tài nguyên mà còn tiềm ẩn nguy cơ đình trệ hệ thống, gây thiệt hại kinh tế nặng nề.

Để giải quyết triệt để bài toán này, stainless steel ball valves (van bi inox) đã trở thành giải pháp hàng đầu được các chuyên gia tin dùng. Với đặc tính vật liệu vượt trội và cơ chế đóng mở linh hoạt, dòng van này mang lại độ bền cơ học cực cao và khả năng chống ăn mòn tuyệt đối. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, thông số kỹ thuật và những ứng dụng thực tế để bạn thấy rõ tại sao van bi inox lại là lựa chọn không thể thay thế trong các hệ thống công nghiệp hiện đại.

Stainless Steel Ball Valves Là Gì?

Định nghĩa

Van bi inox là một loại thiết bị cơ khí dùng để kiểm soát dòng chảy của lưu chất (lỏng, khí, hơi) thông qua một bộ phận đóng mở có dạng viên bi (quả bóng) được đục lỗ xuyên tâm. Toàn bộ thân van và các bộ phận chính đều được chế tạo từ thép không gỉ (inox 304, 316 hoặc 316L).

Khác với các dòng van cổng (gate valve) hay van cầu (globe valve), van bi inox vận hành dựa trên cơ chế xoay. Khi lỗ xuyên tâm của bi trùng với hướng dòng chảy, van ở trạng thái mở hoàn toàn; khi xoay bi một góc 90 độ, van sẽ đóng kín hoàn toàn.

Nguyên lý hoạt động

Cơ chế vận hành của van bi inox dựa trên chuyển động quay của trục van (stem) truyền đến bi van (ball):

1. Trạng thái Mở: Tay gạt hoặc bộ điều khiển xoay trục van làm bi quay sao cho lỗ rỗng nằm song song với đường ống. Lưu chất đi qua van với áp suất tổn thất thấp nhất.

2. Trạng thái Đóng: Khi xoay tay gạt vuông góc với đường ống (góc 90°), viên bi sẽ quay để phần thân kín của nó chặn đứng dòng lưu chất.

3. Độ kín khít: Sự kết hợp giữa bề mặt bi nhẵn bóng và các vòng đệm (seat) làm từ PTFE (Teflon) tạo ra một rào cản ngăn rò rỉ tuyệt đối, kể cả ở áp suất cao.

Phân Tích Chuyên Sâu Cấu Tạo Và Kỹ Thuật

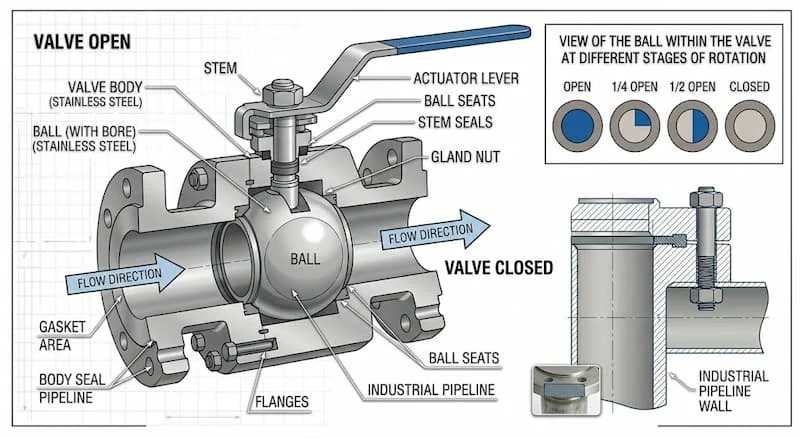

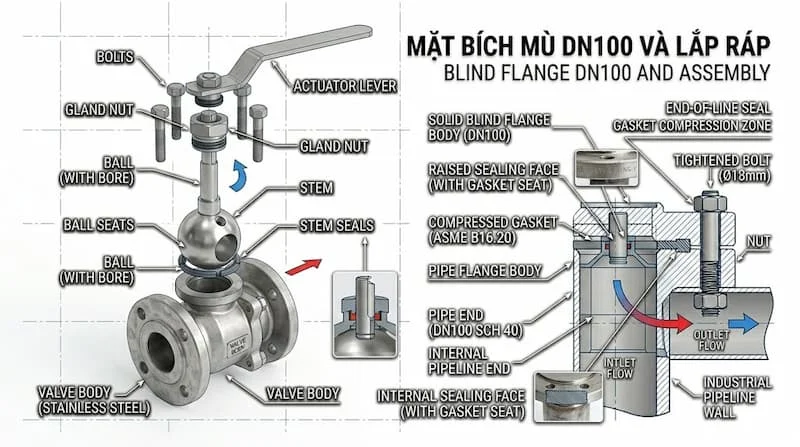

Cấu tạo chi tiết của stainless steel ball valves

Để hiểu vì sao dòng van này lại bền bỉ đến vậy, chúng ta cần bóc tách các thành phần cấu tạo quan trọng của nó:

1. Thân van (Valve Body)

Được đúc từ inox cao cấp (thép không gỉ). Thân van có nhiệm vụ bảo vệ các chi tiết bên trong và chịu đựng áp lực trực tiếp từ đường ống. Tùy theo thiết kế, thân van có thể là dạng 1 mảnh (1-PC), 2 mảnh (2-PC) hoặc 3 mảnh (3-PC) để thuận tiện cho việc bảo trì.

2. Bi van (Ball)

Đây là "trái tim" của van bi inox. Viên bi được gia công cực kỳ chính xác với độ bóng bề mặt cao để giảm ma sát và tăng độ kín. Inox 316 thường được chọn làm bi van để chống lại sự mài mòn của lưu chất.

3. Trục van (Stem)

Bộ phận kết nối giữa tay gạt và bi van. Trục van inox phải có độ cứng cao để truyền mô-men xoắn mà không bị biến dạng hay gãy dưới áp lực vận hành.

4. Gioăng làm kín (Seat & Seal)

Thường được làm bằng PTFE hoặc R-PTFE. Bộ phận này đảm bảo van không bị rò rỉ khi đóng và giúp bi van xoay mượt mà hơn. Sự tương thích giữa gioăng và lưu chất là yếu tố cực kỳ quan trọng để tránh tình trạng gioăng bị mủn hoặc biến dạng nhiệt.

Thông số kỹ thuật quan trọng của van bi inox

Việc lựa chọn đúng thông số là điều kiện bắt buộc để van vận hành an toàn trong hệ thống:

• Kích thước (Size): Phổ biến từ DN8 (1/4") đến DN300 (12"). Kích thước phải khớp chính xác với đường ống để tránh sụt áp.

• Vật liệu (Material): * Inox 304: Phù hợp môi trường nước sạch, hơi nóng thông thường.

  • Inox 316/316L: Chuyên dụng cho môi trường hóa chất, nước biển, axit.

• Áp suất làm việc (Working Pressure): Thường dao động từ 10 bar (PN10) đến hơn 64 bar (1000 WOG). Các dòng van áp lực cao có thể chịu tải lớn hơn rất nhiều.

• Nhiệt độ làm việc: Tùy vào loại gioăng, thường chịu được từ -20°C đến 180°C (với PTFE) hoặc cao hơn với gioăng kim loại.

• Kiểu kết nối: Nối ren (Threaded), nối bích (Flanged), hoặc nối hàn (Socket weld).

So sánh van bi inox với các dòng van khác

Vì sao chọn van bi inox?

Van bi inox vượt trội ở khả năng vận hành nhanh, độ kín khít lâu dài và đặc biệt là không cần bảo trì thường xuyên như van cổng. Trong những vị trí yêu cầu đóng ngắt khẩn cấp hoặc tiếp xúc với hóa chất, van bi là lựa chọn số 1.

Ứng Dụng Thực Tế Và Lợi Ích Kinh Tế

Sự đa năng của van bi inox cho phép thiết bị này xuất hiện trong hầu hết các ngành công nghiệp nặng:

1. Công nghiệp hóa chất và dầu khí

Tại đây, van tiếp xúc trực tiếp với các chất ăn mòn, axit mạnh. Vật liệu thép không gỉ đảm bảo thân van không bị "ăn thủng", bảo vệ môi trường và ngăn chặn cháy nổ do rò rỉ hóa chất độc hại.

2. Ngành thực phẩm và dược phẩm

Inox 304 và 316 là vật liệu đạt chuẩn vi sinh, không gây nhiễm độc lưu chất, bề mặt nhẵn mịn giúp ngăn chặn vi khuẩn bám dính. Khả năng chịu nhiệt độ cao cũng cho phép van chịu được các chu trình vệ sinh CIP/SIP bằng hơi nóng.

3. Hệ thống xử lý nước và hơi nóng (Steam)

Van bi inox chịu được áp lực hơi nóng cao mà không bị biến dạng nhiệt như van nhựa hay van đồng, đồng thời không bị gỉ sét gây bẩn nguồn nước như van thép đúc thông thường.

Sai lầm thường gặp khi sử dụng:

• Sử dụng van inox 304 cho môi trường nước biển (nên dùng 316).

• Dùng van bi để điều tiết dòng chảy thường xuyên (van bi chủ yếu dùng để đóng/mở hoàn toàn, việc dùng để tiết lưu sẽ làm hỏng gioăng nhanh chóng).

Checklist: Hướng Dẫn Lựa Chọn van bi inox

Để đảm bảo hiệu quả đầu tư, hãy kiểm tra các yếu tố sau trước khi mua:

1. Xác định loại lưu chất: Nếu có axit hay muối, hãy chọn inox 316. Nếu là nước sạch, inox 304 là đủ để tối ưu chi phí.

2. Kiểm tra áp suất và nhiệt độ: Luôn chọn van có giới hạn chịu đựng cao hơn 15-20% so với áp suất thực tế của hệ thống.

3. Lựa chọn kiểu thân van: Van 3 mảnh (3-PC) dễ sửa chữa hơn nhưng giá cao hơn van 2 mảnh (2-PC).

4. Kiểm tra chứng chỉ: Đảm bảo sản phẩm có nguồn gốc rõ ràng, đạt các tiêu chuẩn như ANSI, DIN hoặc JIS.

FAQ - Câu Hỏi Thường Gặp

Van bi inox 304 và 316 khác nhau thế nào?

Inox 316 chứa thêm nguyên tố Molybdenum giúp chống ăn mòn tốt hơn inox 304, đặc biệt là trong môi trường clorua (nước biển).

Tại sao van bi inox bị kẹt sau một thời gian?

Nguyên nhân thường do lưu chất có nhiều cặn bẩn bám vào bề mặt bi hoặc gioăng bị biến dạng do quá nhiệt. Cần lắp thêm lọc y phía trước van để khắc phục.

Stainless steel ball valves có dùng để điều chỉnh áp suất được không?

Không khuyến khích. Van bi được thiết kế tối ưu cho nhiệm vụ đóng/mở hoàn toàn (On/Off). Nếu muốn điều tiết, bạn nên dùng van cầu hoặc van bướm.

Kết Luận

Van bi inox không chỉ là một linh kiện cơ khí đơn thuần, mà là "người gác cổng" trung thành cho sự an toàn và hiệu quả của hệ thống đường ống. Với khả năng chống gỉ sét tuyệt vời, vận hành nhanh chóng và độ kín khít vượt trội, dòng van này giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và giảm thiểu rủi ro sự cố. Việc hiểu rõ và lựa chọn đúng loại van bi inox phù hợp với điều kiện làm việc là bước đi thông minh của mọi nhà quản lý kỹ thuật.
