Bầu Giảm Ren: Cấu Tạo, Thông Số Và Ứng Dụng Trong Đường Ống

Trong thiết kế và thi công hệ thống đường ống nước, khí nén hoặc dầu công nghiệp, việc thay đổi kích thước đường kính ống để điều chỉnh áp suất và lưu lượng là yêu cầu kỹ thuật tất yếu. Thực tế tại các công trình cho thấy, nhiều trường hợp cần kết nối hai đoạn ống có đường kính khác nhau, nhưng nếu sử dụng phụ kiện không phù hợp hoặc lắp đặt sai quy cách, hệ thống sẽ đối mặt với nguy cơ rò rỉ nghiêm trọng, sụt giảm hiệu suất dòng chảy hoặc thậm chí là hư hỏng thiết bị đầu cuối.

Để giải quyết triệt để vấn đề này, các kỹ sư và thợ lắp đặt chuyên nghiệp thường ưu tiên sử dụng côn thu ren – một phụ kiện cơ khí quan trọng giúp chuyển đổi kích thước ren giữa hai cấp đường ống một cách linh hoạt. Nhờ thiết kế nhỏ gọn, khả năng chịu lực tốt và quy trình lắp đặt đơn giản không cần hàn cắt phức tạp, côn thu ren đã trở thành giải pháp hàng đầu trong các hệ thống cấp nước dân dụng, hệ thống khí nén áp lực cao và các dây chuyền sản xuất công nghiệp hiện đại. Bài viết này sẽ phân tích chi tiết về cấu tạo, thông số kỹ thuật và những kinh nghiệm thực tế để bạn có thể lựa chọn loại côn thu ren tối ưu nhất cho hệ thống của mình.

Bầu Giảm Ren Là Gì?

Định nghĩa

Bầu giảm ren (còn được gọi là côn thu ren hoặc đầu giảm ren) là một phụ kiện đường ống được thiết kế đặc biệt để kết nối hai đầu ren có kích thước khác nhau. Chức năng cốt lõi của thiết bị này là giúp chuyển đổi dòng lưu chất từ đường ống có đường kính lớn sang đường ống có đường kính nhỏ hơn hoặc ngược lại, tùy thuộc vào mục đích điều tiết áp suất trong hệ thống.

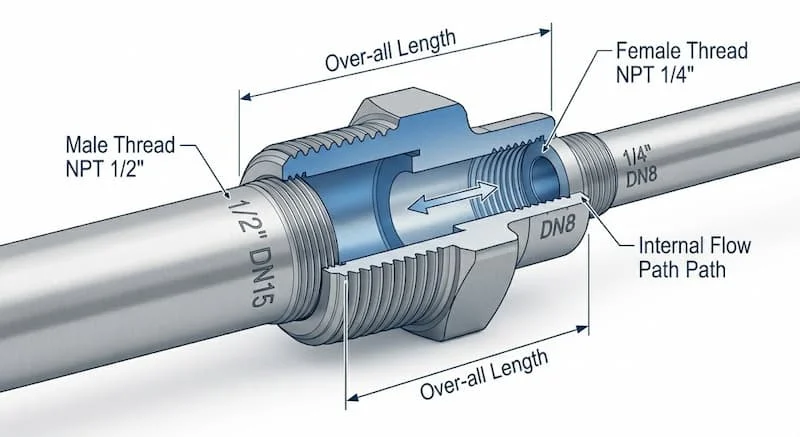

Cấu tạo đặc trưng của một côn thu ren thường bao gồm:

• Một đầu ren lớn: Dùng để kết nối với ống chính hoặc phụ kiện cấp nguồn.

• Một đầu ren nhỏ: Dùng để kết nối với ống nhánh hoặc thiết bị đầu cuối.

Sự hiện diện của côn thu ren giúp hệ thống đường ống đạt được độ kết nối linh hoạt, cho phép thu hẹp không gian lắp đặt mà vẫn đảm bảo tính đồng bộ kỹ thuật.

Nguyên lý hoạt động

Cơ chế hoạt động của côn thu ren dựa trên nguyên lý liên kết cơ khí bằng ren vặn, tạo ra một mối nối kín khít tuyệt đối thông qua lực siết dọc trục.

Quy trình kết nối tiêu chuẩn thường diễn ra như sau:

1. Vặn đầu ren lớn: Đầu ren lớn của bầu giảm được vặn trực tiếp vào đầu ống hoặc phụ kiện có kích thước tương ứng.

2. Kết nối đầu ren nhỏ: Đầu còn lại được kết nối với đoạn ống nhỏ hơn hoặc thiết bị đo (như đồng hồ áp suất, van tiết lưu).

3. Làm kín mối nối: Để đảm bảo sự chắc chắn, người lắp đặt cần sử dụng thêm băng tan (cao su non) hoặc keo ren chuyên dụng để lấp đầy các khoảng hở li ti giữa các bước ren.

Sau khi được siết chặt với mô-men xoắn phù hợp, bầu giảm sẽ tạo ra một kết nối chắc chắn, có khả năng chịu đựng được sự rung lắc và áp suất nội tại, đảm bảo không xảy ra tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Phân Tích Chuyên Sâu

Các loại côn thu ren phổ biến

Tùy thuộc vào môi trường lưu chất và điều kiện vận hành (nhiệt độ, áp suất), côn thu ren được sản xuất từ nhiều loại vật liệu khác nhau để đáp ứng tính đặc thù của từng ngành:

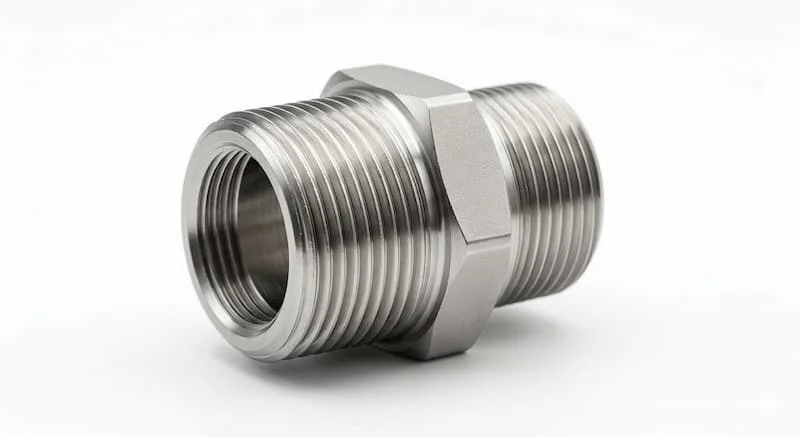

1. côn thu ren inox (Stainless Steel)

Đây là dòng sản phẩm cao cấp nhất, thường được chế tạo từ inox 304 hoặc inox 316.

• Đặc điểm: Khả năng chống ăn mòn tuyệt vời, bề mặt sáng bóng, không bị oxy hóa bởi các tác động từ môi trường bên ngoài.

• Ứng dụng: Sử dụng chủ yếu trong ngành chế biến thực phẩm, y tế, hóa chất và các hệ thống xử lý nước thải có nồng độ axit nhẹ.

2. Bầu giảm ren thép (Carbon Steel)

Dòng này thường được mạ kẽm để tăng độ bền hoặc để đen nguyên bản.

• Ưu điểm: Khả năng chịu áp lực cực cao và độ bền va đập tốt. So với inox, loại này có giá thành hợp lý hơn, tiết kiệm chi phí cho các dự án lớn.

• Ứng dụng: Hệ thống phòng cháy chữa cháy, đường ống dẫn dầu, và các hệ thống công nghiệp nặng.

3. Bầu giảm ren đồng (Brass)

Đồng là vật liệu truyền thống có tính dẻo và tính thẩm mỹ cao.

• Đặc điểm: Khả năng chống gỉ sét tốt trong môi trường nước và có tính dẫn nhiệt tuyệt vời.

• Ứng dụng: Thường thấy trong hệ thống nước sinh hoạt gia đình, hệ thống điều hòa không khí và các thiết bị sưởi ấm.

Để hệ thống hoạt động ổn định, việc hiểu và chọn đúng các thông số kỹ thuật là điều bắt buộc đối với người thợ kỹ thuật:

1. Kích thước ren (Size)

Đây là thông số quan trọng nhất, xác định khả năng chuyển đổi của bầu giảm. Các dải kích thước phổ biến trên thị trường bao gồm:

• 1/2" → 3/8" (DN15 giảm xuống DN10)

• 3/4" → 1/2" (DN20 giảm xuống DN15)

• 1" → 3/4" (DN25 giảm xuống DN20)

• Ngoài ra còn có các kích thước lớn hơn như 2" hoặc 3" tùy theo nhu cầu thực tế.

2. Tiêu chuẩn ren

Ren của bầu giảm phải trùng khớp với tiêu chuẩn ren của ống để có thể vặn vừa khít:

• BSP (British Standard Pipe): Tiêu chuẩn ren Anh, phổ biến tại Việt Nam và Châu Âu.

• NPT (National Pipe Thread): Tiêu chuẩn ren Mỹ, có độ côn đặc trưng để làm kín tốt hơn.

3. Áp suất làm việc (Working Pressure)

Áp suất mà bầu giảm có thể chịu tải phụ thuộc vào vật liệu:

• Inox/Thép: Thường chịu được áp suất từ 10 bar đến 25 bar hoặc cao hơn (Class 150, Class 300).

• Đồng: Thường chịu áp lực trung bình, phù hợp cho các hệ thống dân dụng dưới 10 bar.

4. Vật liệu sản xuất

Việc lựa chọn inox 304, inox 316, thép carbon hay đồng phải căn cứ vào tính chất hóa học của lưu chất để tránh tình trạng ăn mòn điện hóa hoặc hư hỏng vật lý sau thời gian ngắn sử dụng.

So sánh bầu giảm ren với các phụ kiện giảm khác

Trong kỹ thuật đường ống, ngoài côn thu ren, chúng ta còn có các loại phụ kiện khác như côn thu hàn hoặc măng sông giảm. Việc lựa chọn phụ kiện nào phụ thuộc vào yêu cầu của hệ thống:

👉 Tóm lại, côn thu ren là phương án tối ưu nhất cho các hệ thống ống nhỏ và trung bình, nơi cần sự linh hoạt trong bảo trì và không yêu cầu các mối nối vĩnh viễn bằng nhiệt.

Ứng dụng thực tế

Nhờ sự đa dạng về vật liệu và tính tiện dụng, côn thu ren hiện diện trong hầu hết các lĩnh vực từ dân dụng đến công nghiệp:

1. Hệ thống cấp nước dân dụng và công nghiệp

côn thu ren giúp chuyển đổi từ đường ống trục chính sang các nhánh nhỏ cấp cho vòi nước hoặc kết nối trực tiếp với các thiết bị vệ sinh, máy lọc nước.

2. Hệ thống khí nén và thủy lực

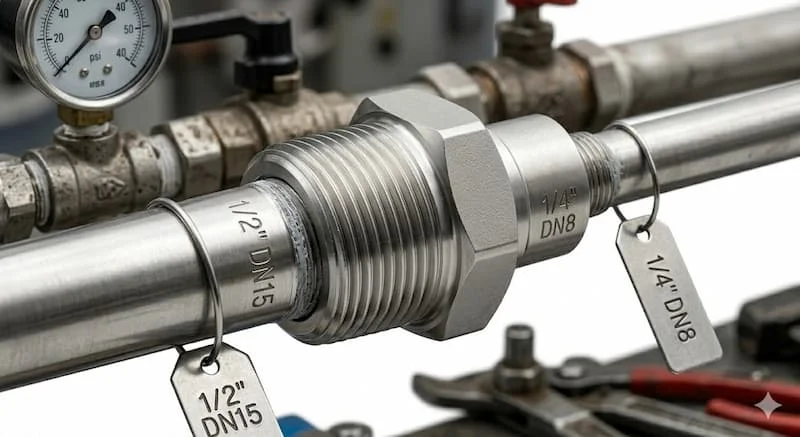

Trong các xưởng sản xuất, côn thu ren được dùng để kết nối máy nén khí với các dây dẫn khí đầu ra, hoặc lắp đặt các cảm biến đo áp suất trên đường ống để giám sát vận hành.

3. Ngành công nghiệp hóa dầu và dầu khí

Tại đây, các loại bầu giảm bằng thép hoặc inox chịu áp suất cao được dùng để dẫn dầu, dẫn hóa chất, đảm bảo dòng chảy ổn định qua các bồn chứa và máy bơm.

4. Hệ thống cơ điện lạnh (HVAC)

Dùng để kết nối các đường ống dẫn môi chất lạnh, chuyển đổi kích thước để phù hợp với các đầu nối của dàn nóng và dàn lạnh.

Những sai lầm thường gặp khi lắp đặt:

• Chọn sai kích thước ren: Cố tình vặn các loại ren không đồng nhất tiêu chuẩn (ví dụ vặn ren NPT vào lỗ BSP) sẽ làm cháy ren và gây rò rỉ.

• Không dùng băng tan: Bỏ qua bước làm kín bằng băng tan hoặc keo dẫn đến việc lưu chất bị rò rỉ ngay lập tức khi mở van.

• Siết quá chặt: Dùng lực quá mạnh có thể làm nứt bầu giảm (đặc biệt là đồ đồng) hoặc làm biến dạng bước ren bên trong.

Hướng dẫn chọn côn thu ren (Checklist)

Để đảm bảo chọn mua đúng sản phẩm chất lượng và phù hợp, bạn có thể tham khảo checklist sau:

1. Xác định kích thước ống: Đo chính xác đường kính ren ngoài và ren trong của hai đoạn ống cần kết nối.

2. Kiểm tra môi trường lưu chất: * Nếu dẫn hóa chất hoặc nước mặn: Chọn inox 316.

   • Nếu dẫn nước sạch thông thường: Chọn đồng hoặc inox 304.

   • Nếu dẫn dầu hoặc khí áp suất cao: Chọn thép mạ kẽm.

3. Kiểm tra tiêu chuẩn ren: Đảm bảo côn thu ren có cùng chuẩn ren (BSP hoặc NPT) với các phụ kiện khác trong hệ thống.

4. Kiểm tra áp suất hệ thống: Luôn chọn bầu giảm có áp suất định mức cao hơn ít nhất 20% so với áp suất thực tế để đảm bảo hệ số an toàn.

FAQ – Câu Hỏi Thường Gặp

côn thu ren dùng để làm gì?

Thiết bị này dùng để kết nối và chuyển đổi giữa hai đường ống hoặc phụ kiện có kích thước bước ren khác nhau, giúp điều tiết lưu lượng và áp suất dòng chảy.

côn thu ren có cần hàn không?

Hoàn toàn không. Phụ kiện này được thiết kế để kết nối cơ khí bằng ren vặn, giúp việc thi công trở nên sạch sẽ, nhanh chóng và dễ dàng tháo lắp khi cần bảo trì.

côn thu ren có những vật liệu nào?

Phổ biến nhất trên thị trường hiện nay là inox (304, 316), thép carbon mạ kẽm và đồng thau.

Bầu giảm ren có chịu được áp lực cao không?

Có, tùy thuộc vào vật liệu. Các loại làm từ thép đúc hoặc inox dày có thể chịu được áp lực lên đến hàng chục bar, phù hợp cho các môi trường công nghiệp nặng.

Kết luận

Bầu giảm ren là một mắt xích nhỏ nhưng không thể thiếu trong bất kỳ hệ thống đường ống chuyên nghiệp nào. Với khả năng chuyển đổi kích thước linh hoạt, quy trình lắp đặt nhanh chóng và chi phí hợp lý, phụ kiện này giúp tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống. Việc lựa chọn đúng chủng loại vật liệu và thông số kỹ thuật không chỉ giúp công trình bền bỉ với thời gian mà còn đảm bảo an toàn tuyệt đối cho người vận hành với bầu giảm ren.
