Khớp Nối Ống Nước: Hướng Dẫn Kỹ Thuật, Phân Loại Và Bảng Giá Lựa Chọn Chuẩn Chuyên Gia

Một sự cố rò rỉ nhỏ tại mối nối đường ống cũng có thể làm tổn thất hàng ngàn khối nước, gây hư hỏng kết cấu hạ tầng và gián đoạn toàn bộ dây chuyền vận hành. Trong mọi hệ thống cấp thoát nước từ dân dụng đến công nghiệp, phụ kiện ống nước chính là chi tiết then chốt quyết định sự liên tục, an toàn và độ kín khít của toàn bộ mạng lưới dẫn lưu chất.

Việc hiểu rõ bản chất kỹ thuật, phân loại vật liệu và lựa chọn đúng chủng loại phụ kiện đường ống sẽ giúp bạn tối ưu chi phí đầu tư, rút ngắn thời gian thi công và loại bỏ triệt để rủi ro rò rỉ trong quá trình vận hành lâu dài.

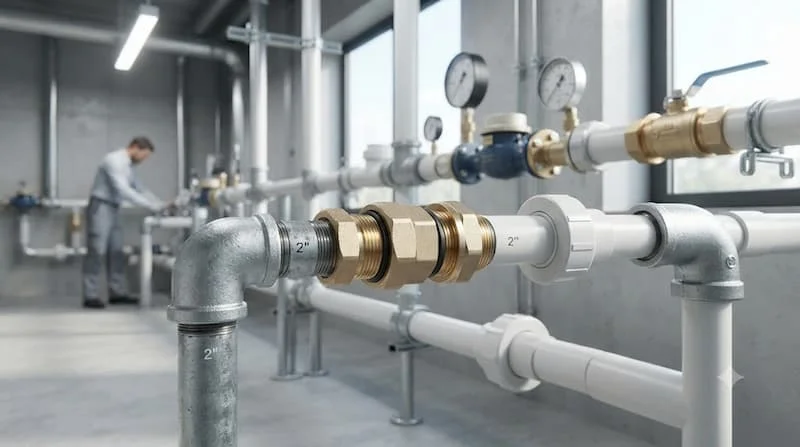

Khớp nối ống nước là gì và có tác dụng gì?

Khớp nối ống nước là phụ kiện dùng để liên kết hai hoặc nhiều đoạn ống, giúp tạo thành đường ống liên tục và đảm bảo khả năng dẫn nước. Tùy thiết kế, khớp nối có thể sử dụng phương pháp ren, dán keo, hàn nhiệt, siết cơ khí hoặc kết nối nhanh.

Chức năng cốt lõi của phụ kiện này là duy trì áp suất dòng chảy ổn định, hỗ trợ rẽ nhánh, chuyển hướng hoặc thay đổi đường kính ống linh hoạt. Trong thực tế, rất nhiều người dễ nhầm lẫn giữa khớp nối với các dạng phụ kiện đường ống khác:

• Cút (Co): Chuyên dùng để đổi hướng đường ống (thường là góc 45 độ hoặc 90 độ).

• Tê: Dùng để chia tách dòng chảy thành 3 nhánh khác nhau.

• Măng sông: Dạng ống nối thẳng ngắn, chủ yếu dùng nối 2 đoạn ống cùng kích thước theo đường thẳng.

• Rắc co: Cấu tạo dạng khớp nối tháo rời, cho phép phân tách đường ống mà không cần cắt ống.

• Mặt bích: Đĩa kim loại hoặc nhựa dùng kết nối bằng bu-lông, thường dùng cho ống đường kính lớn hoặc gắn vào van.

Độ kín của hệ thống phụ thuộc hoàn toàn vào phụ kiện nối ống. Nếu điểm tiếp xúc giữa thành ống và phụ kiện không đạt độ chuẩn xác về kích thước cơ khí hoặc thiếu vật liệu làm kín phù hợp, áp lực nước sẽ dễ dàng bứt phá gây ra hiện tượng rò rỉ âm tường hoặc tụt áp toàn hệ thống.

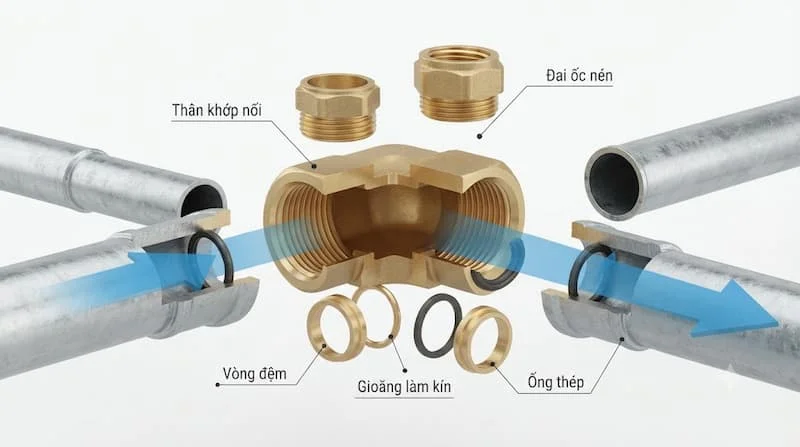

Cấu tạo và nguyên lý hoạt động của phụ kiện ống nước

Cấu tạo cơ bản của một khớp nối tiêu chuẩn gồm các thành phần chính:

• Thân khớp nối: Chịu lực chính, chế tạo từ nhựa, kim loại hoặc cao su.

• Đầu kết nối: Khớp trực tiếp với thành ống (dạng trơn, lòng ren hoặc gờ giữ).

• Ren hoặc cơ cấu khóa: Tạo lực ép cơ học để giữ chặt tuyến ống.

• Gioăng làm kín: Linh kiện cao su/EDPM/PTFE chặn triệt để khe hở lưu chất.

• Bộ phận siết cố định: Đai đai ốc, bu-lông hoặc ngàm kẹp giữ ống không bị bật ra khi áp lực tăng.

Nguyên lý hoạt động dựa trên cơ chế nén cơ học hoặc liên kết đồng chất. Hai đầu ống được đưa sâu vào vị trí kết nối. Khi siết ren, siết bu-lông hoặc cấp nhiệt hàn, cơ cấu khóa sẽ siết chặt lấy thân ống. Đồng thời, gioăng làm kín bị nén biến dạng để biến mọi khe hở vi mô trở nên kín khít tuyệt đối, giúp áp lực nước truyền qua vị trí nối một cách thông suốt.

Để có một mối nối tốt, bạn cần hiểu nguyên lý "4 đúng": Đúng kích thước (tránh lệch khe hở), Đúng vật liệu (tương thích môi trường lưu chất), Đúng phương pháp (lực siết/nhiệt độ chuẩn) và Đủ khả năng chịu áp (chịu được áp suất làm việc tối đa của hệ thống).

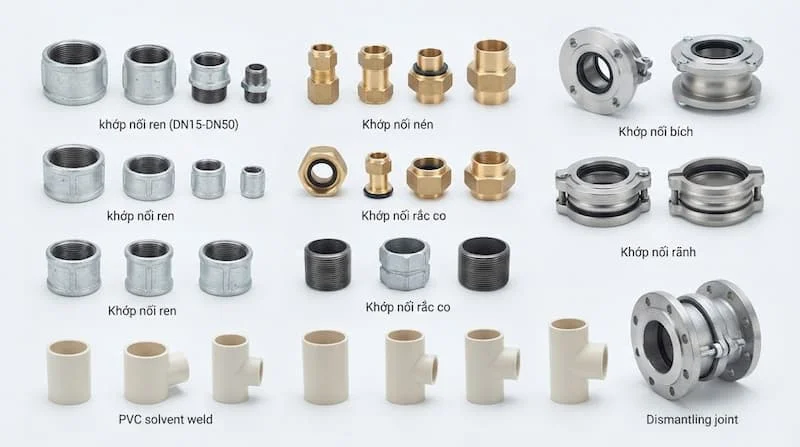

Các loại phụ kiện ống nước phổ biến hiện nay

Tùy thuộc vào yêu cầu kỹ thuật và đặc thù thi công, các loại phụ kiện ống nước phổ biến trên thị trường được chia thành 7 nhóm chính:

1. Khớp nối ren

Sử dụng đường ren trong hoặc ren ngoài tiêu chuẩn (NPT, BSPT). Ưu điểm lớn nhất là tháo lắp tương đối thuận tiện, không cần dụng cụ chuyên dụng phức tạp. Rất phổ biến trong đường ống nước sinh hoạt dân dụng và các cụm đo đếm thiết bị công nghiệp.

2. Khớp nối nhanh

Thiết kế dạng ngàm bấm hoặc đai siết khóa nhanh, giúp rút ngắn thời gian lắp đặt tới 80%. Đây là lựa chọn hàng đầu cho hệ thống cần bảo trì thường xuyên, đường ống tưới cảnh quan hoặc thiết bị tạm thời.

3. Khớp nối mềm

Cấu tạo từ cao su tổng hợp hoặc inox dạng ống gợn sóng, có khả năng hấp thụ rung động, co giãn nhiệt và bù đắp sai lệch tâm nhỏ. Phù hợp lắp đặt ngay tại đầu hút/xả của máy bơm nước hoặc vị trí ống băng qua khe co giãn tòa nhà.

4. Khớp nối PVC

Trọng lượng nhẹ, khả năng chống ăn mòn hóa chất vượt trội, chi phí thấp. Thường kết nối bằng phương pháp dán keo chuyên dụng trong hệ thống cấp thoát nước mưa, nước thải dân dụng.

5. Khớp nối PPR

Thiết kế dành riêng cho ống nhựa chịu nhiệt PPR, kết nối bằng phương pháp hàn nhiệt chảy đồng chất. Mối nối sau khi hàn trở thành một khối liền chỉnh, loại bỏ hoàn toàn nguy cơ rò rỉ trong hệ thống nước nóng trung tâm.

6. Khớp nối inox

Chế tạo từ inox 304 hoặc 316 có độ bền cơ học cao, chịu nhiệt và chống ăn mòn tuyệt vời. Thường ứng dụng trong môi trường đòi hỏi vệ sinh an toàn thực phẩm, hóa chất hoặc nước RO.

7. Khớp nối đồng

Được ưa chuộng trong hệ thống nước nóng gia đình, đường ống dẫn khí hoặc các thiết bị kỹ thuật đòi hỏi tính dẻo, kín khít và kháng khuẩn tự nhiên.

Phân loại phụ kiện ống nước theo vật liệu

Không có vật liệu nào là "tốt nhất cho mọi trường hợp", mà chỉ có vật liệu phù hợp nhất với môi trường hoạt động. Việc chọn sai vật liệu sẽ dẫn đến ăn mòn hóa học, nứt vỡ do nhiệt hoặc lãng phí ngân sách đầu tư.

Kích thước phụ kiện ống nước và cách lựa chọn

Để chọn đúng kích thước phụ kiện đường ống, bạn cần nắm rõ các thông số kỹ thuật then chốt: đường kính ngoài (phi ống), đường kính danh nghĩa (kích thước DN), kích thước ren, độ dày thành ống và tiêu chuẩn sản xuất (BS, ASTM, JIS, DIN).

Các kích thước đầu nối ống nước phổ biến trong thực tế:

• Hệ dân dụng (Phi mm): Phi 21, Phi 27, Phi 34, Phi 42, Phi 48, Phi 60.

• Hệ công nghiệp (Chuẩn DN): DN50, DN65, DN80, DN100, DN150, DN200.

Lưu ý kỹ thuật quan trọng: Bạn không nên khẳng định tuyệt đối rằng "Phi X luôn luôn tương đương với DN Y". Ví dụ, ống Phi 60mm trong hệ nhựa PVC tương đương với đường kính ngoài 60mm, nhưng trong tiêu chuẩn ống thép công nghiệp, đường kính danh nghĩa DN50 lại có đường kính ngoài thực tế là 60.3mm. Sự lệch quy chuẩn này giữa ống nhựa và ống kim loại có thể khiến khớp nối không thể vặn vừa hoặc bị rò rỉ nếu chọn nhầm.

Khớp nối ống nước khác gì măng sông, rắc co và khớp nối mềm?

Sự nhầm lẫn giữa các phụ kiện nối ống thẳng khá phổ biến. Bảng so sánh dưới đây giúp bạn định hình rõ công dụng thực tế của từng loại:

Những thông số cần quan tâm khi chọn phụ kiện ống nước

Để hệ thống vận hành an toàn trong hàng chục năm, bạn cần đánh giá toàn diện các thông số kỹ thuật thay vì chỉ nhìn vào đường kính ống:

• Áp suất làm việc (Rating PN): Đường ống áp lực cao (như hệ PCCC, bơm cao áp) không thể chọn phụ kiện chỉ dựa vào đường kính. Phải chọn khớp nối có chỉ số PN (PN10, PN16, PN25) vượt áp suất đỉnh của bơm.

• Nhiệt độ làm việc: Hệ thống dẫn nước nóng bắt buộc phải dùng vật liệu chịu nhiệt như PPR, Inox, Đồng và gioăng làm kín chịu nhiệt (EPDM/Viton).

• Môi trường chất lỏng: Nước nhiễm mặn, nước thải chứa hóa chất yêu cầu phụ kiện nhựa hoặc Inox 316 để tránh bị ăn mòn thủng thân nối.

• Điều kiện tháo lắp & Bảo trì: Nơi cần tháo dỡ vệ sinh định kỳ nên ưu tiên chọn khớp nối nhanh hoặc rắc co thay vì mối nối dán keo cố định.

Khớp nối ống nước được sử dụng ở đâu?

Ứng dụng của phụ kiện đường ống phủ rộng khắp toàn bộ các hạ tầng kỹ thuật:

1. Ứng dụng dân dụng

Lắp đặt trong hệ thống cấp nước sinh hoạt gia đình, đường ống thoát nước nhà vệ sinh, hệ thống nước nóng năng lượng mặt trời, tuyến ống tưới sân vườn và bể bơi.

2. Ứng dụng thương mại

Sử dụng trong mạng lưới cấp thoát nước của các tòa nhà chung cư, khách sạn, nhà hàng, trung tâm thương mại và đặc biệt là hệ thống điều hòa không khí trung tâm (HVAC).

3. Ứng dụng công nghiệp

Xuất hiện tại các nhà máy sản xuất, trạm bơm nước thô, hệ thống xử lý nước thải tập trung, đường ống dẫn lưu chất sản xuất và mạng lưới PCCC công suất lớn.

Những sai lầm thường gặp khi chọn phụ kiện ống nước

Nhiều sự cố hư hỏng đắt giá xuất phát từ các lỗi chọn phụ kiện tưởng chừng rất nhỏ:

• Nhầm kích thước danh nghĩa (DN) với đường kính ngoài thực tế: Mua khớp nối dựa vào cách gọi miệng mà không đo thực tế, dẫn đến việc không lắp vừa ống.

• Không kiểm tra tiêu chuẩn ren: Vặn ren hệ NPT (môn) vào ren hệ BSP (thẳng) gây cháy ren, kẹt ren hoặc rò rỉ nước dù đã quấn rất nhiều băng tan.

• Siết ren quá mạnh tay: Dùng cờ-lê lực quá lớn siết các khớp nối nhựa hoặc đồng làm nứt thân phụ kiện.

• Bỏ qua thông số áp suất & nhiệt độ: Lắp khớp nối nhựa PVC thông thường vào đường ống nước nóng làm mềm nhựa, gây nổ ống dưới áp lực cao.

• Dùng sai keo/gioăng làm kín: Dùng keo dán PVC cho ống PPR hoặc dùng gioăng cao su thường cho môi trường có dầu/hóa chất.

Cách chọn phụ kiện ống nước phù hợp

Quy trình 6 bước chuẩn kỹ thuật dành cho kỹ sư và thợ thi công:

1. Bước 1: Xác định chất liệu loại ống đang sử dụng (PVC, PPR, HDPE, Thép, Inox).

2. Bước 2: Đo đường kính ngoài chính xác và xác định tiêu chuẩn ống.

3. Bước 3: Lựa chọn phương pháp kết nối (ren, dán keo, hàn nhiệt, mặt bích, nối nhanh).

4. Bước 4: Chọn vật liệu khớp nối tương thích với lưu chất và môi trường xung quanh.

5. Bước 5: Đối chiếu thông số áp suất (PN) và nhiệt độ giới hạn của hệ thống.

6. Bước 6: Đánh giá không gian lắp đặt để chọn kiểu khớp nối tối ưu cho việc bảo trì sau này.

Checklist kiểm tra trước khi quyết định mua hàng:

• Đúng đường kính ngoài thực tế của ống.

• Đúng kiểu kết nối và tiêu chuẩn ren/mặt bích.

• Đúng chất liệu phù hợp với môi trường lưu chất.

• Đủ cấp áp suất làm việc (chỉ số PN).

• Đủ khả năng chịu nhiệt độ tối đa của hệ thống.

• Đi kèm đầy đủ gioăng làm kín và phụ kiện siết đồng bộ.

• Có chứng nhận tiêu chuẩn chất lượng và nguồn gốc xuất xứ rõ ràng.

Lưu ý khi lắp đặt phụ kiện ống nước

• Luôn vệ sinh sạch bavia, bụi bẩn và dầu mỡ tại đầu ống trước khi kết nối.

• Kiểm tra kỹ bề mặt tiếp xúc, đảm bảo gioăng cao su không bị xoắn hoặc lệch vị trí.

• Sử dụng vật liệu làm kín phù hợp: Băng tan (PTFE) cho ren kim loại/nhựa, keo dán chuyên dụng cho ống PVC, máy hàn nhiệt chuẩn độ cho ống PPR.

• Siết lực vừa đủ theo khuyến cáo của nhà sản xuất, tuyệt đối không cố ép phụ kiện lệch cỡ.

• Với hệ thống áp lực cao hoặc âm tường, bắt buộc phải thử áp lực nước (Hydrostatic Test) trong 24 giờ để kiểm tra rò rỉ trước khi nghiệm thu hoặc tô trát hoàn thiện.

Câu hỏi thường gặp về phụ kiện ống nước

1. phụ kiện ống nước dùng để làm gì?

Dùng để liên kết hai hoặc nhiều đoạn ống lại với nhau, giúp kéo dài đường ống, rẽ nhánh hoặc chuyển đổi kích thước, đảm bảo đường dẫn nước kín khít và liên tục.

2. Nên chọn khớp nối nhựa hay inox?

Lựa chọn phụ thuộc vào môi trường sử dụng. Khớp nối nhựa phù hợp cho hệ thống cấp thoát nước sinh hoạt thông thường vì giá thành rẻ và không gỉ. Khớp nối inox dành cho hệ thống chịu áp suất cao, nhiệt độ lớn, hóa chất hoặc yêu cầu an toàn vệ sinh nghiêm ngặt.

3. Khớp nối ống nước có những kích thước nào?

Khớp nối có đầy đủ kích thước từ nhỏ (Phi 21, Phi 27 dân dụng) cho đến các kích thước rất lớn dùng trong công nghiệp (DN100, DN200, DN500). Bạn cần đo đạc chính xác trước khi chọn mua.

4. Tại sao khớp nối mới lắp vẫn bị rò nước?

Nguyên nhân thường do chọn sai kích thước/tiêu chuẩn ren, quấn thiếu băng tan, gioăng cao su bị lệch/rách, hoặc siết quá lực làm nứt thân phụ kiện.

5. Làm sao để chọn khớp nối phù hợp nhất?

Bạn hãy tuân thủ công thức: Loại ống -> Kích thước thực tế -> Phương pháp nối -> Áp suất & Nhiệt độ -> Môi trường lưu chất.

Khớp nối ống nước – Lựa chọn đúng giúp hệ thống vận hành ổn định

Khớp nối ống nước tuy là phụ kiện nhỏ nhưng lại nắm giữ vai trò quyết định đến sự an toàn của toàn bộ hạ tầng dẫn chất lỏng. Việc lựa chọn khớp nối không thể chỉ dựa vào giá thành hay cảm quan bên ngoài, mà bắt buộc phải dựa trên sự tính toán kỹ lưỡng về kích thước, vật liệu, áp suất và điều kiện vận hành thực tế.

Một lựa chọn chuẩn xác ngay từ đầu sẽ giúp bạn tiết kiệm tối đa chi phí sửa chữa, ngăn ngừa nguy cơ thất thoát nước và bảo vệ công trình bền vững theo thời gian.

Bạn đang gặp khó khăn trong việc lựa chọn khớp nối ống nước phù hợp cho dự án?

Hãy cung cấp ngay thông tin về Loại ống, Đường kính thực tế, Áp suất làm việc và Môi trường lưu chất cho đội ngũ kỹ sư của chúng tôi để được tư vấn giải pháp kỹ thuật tối ưu cùng báo giá cạnh tranh nhất đối với khớp nối ống nước.
