Măng Sông Ren: Khái Niệm, Phân Loại, Kích Thước Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong thi công và lắp đặt đường ống, việc kết nối hai đoạn ống hoặc liên kết ống với các thiết bị như van, đồng hồ đo nước là thao tác vô cùng phổ biến. Nếu như phương pháp hàn đòi hỏi kỹ thuật cao và cố định vĩnh viễn, thì kết nối ren lại mang đến tính linh hoạt vượt trội. Trong các phụ kiện nối ren, khớp nối ren được coi là giải pháp đơn giản, hiệu quả và phổ biến nhất để liên kết các đường ống có cùng quy cách.

Tuy nhiên, việc lựa chọn không đúng chủng loại, sai quy chuẩn ren hay chọn sai vật liệu chế tạo có thể dẫn đến hiện tượng xì nước, rò rỉ khí hoặc thậm chí nứt vỡ phụ kiện dưới áp lực vận hành. Nắm vững cấu tạo, thông số kỹ thuật và quy trình lắp đặt sẽ giúp bạn tối ưu chi phí và đảm bảo sự an toàn tuyệt đối cho hệ thống.

Kiến Thức Nền Về Măng Sông Ren

Măng sông ren là gì?

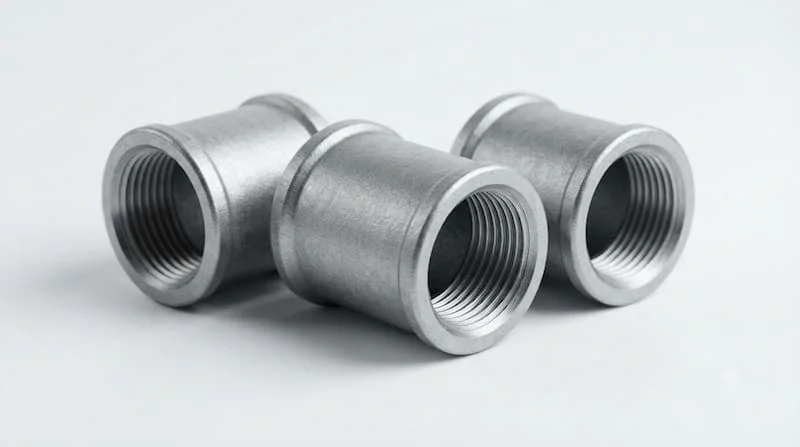

Măng sông ren (khớp nối ren) là phụ kiện đường ống cơ khí dạng ống trụ ngắn dùng để nối hai đoạn ống hoặc phụ kiện có đầu ren tương ứng, giúp tạo thành một mối nối chắc chắn, kín khít và thuận tiện cho việc tháo lắp, sửa chữa hoặc thay thế.

Về mặt cấu tạo, phụ kiện này có hình dáng dạng ống trụ tròn, hai đầu được gia công các vòng ren theo tiêu chuẩn kỹ thuật (như NPT, BSPT, BSPP). Tùy thuộc vào mục đích sử dụng, phần ren có thể được tiện bên trong thân phụ kiện hoặc nằm ở phía bề mặt bên ngoài.

Lý do phụ kiện này được sử dụng rộng rãi trên toàn thế giới là nhờ khả năng tạo liên kết cơ học linh hoạt mà không cần sử dụng nhiệt hay máy hàn chuyên dụng. Nhờ đó, quá trình thi công diễn ra nhanh chóng, giảm thiểu tối đa rủi ro cháy nổ ở những môi trường cấm lửa và cho phép tháo rời phụ kiện để bảo trì bất cứ lúc nào.

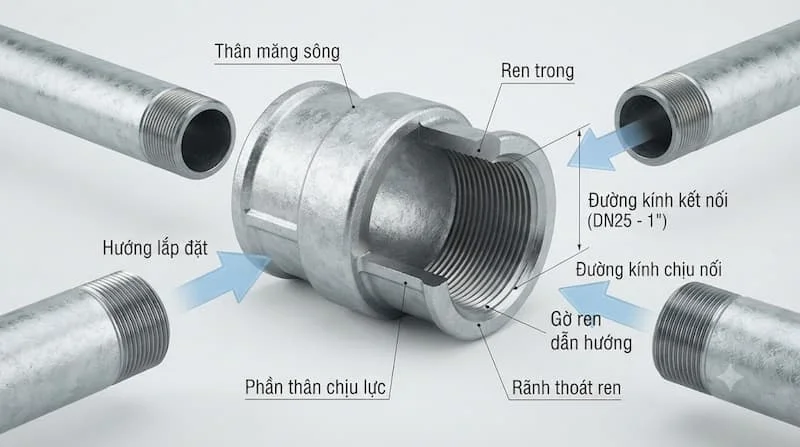

Cấu tạo và nguyên lý kết nối của khớp nối ren

Cấu tạo của phụ kiện bao gồm các bộ phận chính:

• Thân phụ kiện: Dạng hình trụ, có độ dày chuẩn theo chịu lực (Class 150, Class 300, SCH40...).

• Phần ren: Các đường rãnh xoắn ốc được tiện chính xác ở hai đầu.

• Bề mặt tiếp xúc: Được gia công phẳng hoặc vạt góc để tăng hiệu quả làm kín.

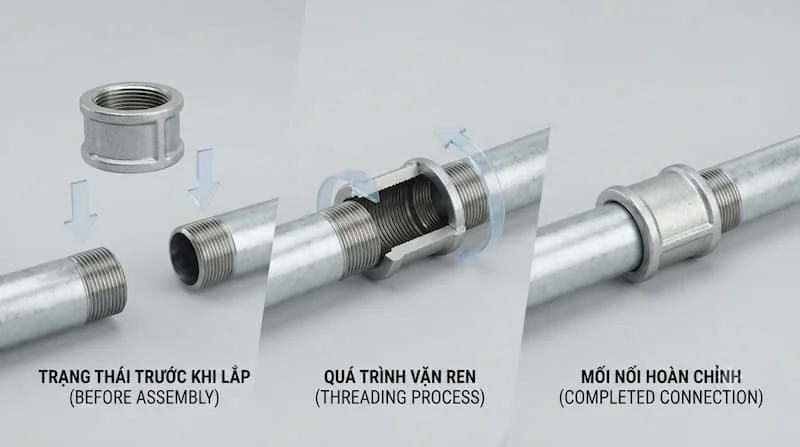

Nguyên lý vận hành dựa trên cơ chế siết ren cơ học: Khi vặn ống vào phụ kiện, các bước ren khớp chặt vào nhau, lực ép ma sát giữa các vòng ren gia tăng theo chiều vặn. Để đảm bảo mối nối hoàn toàn không rò rỉ lưu chất, kỹ sư luôn sử dụng thêm các vật liệu chèn lót như băng tan (cao su non), keo khóa ren hoặc sợi đay phủ keo. Khi siết đúng lực, các vật liệu này điền đầy vào khe hở vi mô giữa hai bề mặt ren, tạo ra mối nối kín khít và chịu được áp lực làm việc.

Phân Tích Chuyên Sâu Các Loại khớp nối ren

Các loại khớp nối ren phổ biến hiện nay

Dựa vào vật liệu chế tạo, phụ kiện nối ren này được chia thành 4 nhóm chính:

• khớp nối ren đồng: Có khả năng chống ăn mòn tốt, tính dẻo cao và kháng khuẩn tự nhiên. Rất được ưa chuộng trong các hệ thống cấp nước sinh hoạt, đường ống dẫn khí gas và hệ thống nước nóng.

• khớp nối ren inox (204, 304, 316): Sở hữu độ bền cơ học cao, khả năng chịu áp suất lớn và chống ăn mòn hóa chất vượt trội. Đây là lựa chọn bắt buộc cho các nhà máy dược phẩm, thực phẩm, xử lý hóa chất hoặc đường ống vi sinh.

• khớp nối ren thép: Thường làm từ thép carbon (thép đen hoặc thép mạ kẽm). Có độ cứng vượt trội, chịu va đập mạnh và giá thành hợp lý. Dùng phổ biến trong hệ thống PCCC, đường ống công nghiệp nặng và khí nén.

• khớp nối ren nhựa (PVC, PPR, HDPE): Trọng lượng nhẹ, tuyệt đối không bị gỉ sét, giá thành rẻ. Thường sử dụng trong hệ thống tưới tiêu nông nghiệp, xử lý nước thải dân dụng và đường ống dẫn chất lỏng ăn mòn nhẹ.

Không có loại phụ kiện nào là "tốt nhất" cho mọi công trình. Việc chọn vật liệu bắt buộc phải căn cứ vào tính chất lưu chất, nhiệt độ, áp suất vận hành và ngân sách đầu tư.

khớp nối ren trong và khớp nối ren ngoài khác nhau thế nào?

Để chọn đúng phụ kiện cho hệ thống, bạn cần phân biệt rõ hai loại thiết kế cơ bản này:

Lưu ý: Trước khi mua phụ kiện, bạn phải kiểm tra kỹ cấu hình ren của đầu ống hoặc thiết bị hiện có (là ren trong hay ren ngoài). Tuyệt đối không quy đổi dựa trên cảm quan đường kính ngoài của ống.

Kích thước khớp nối ren và cách chọn đúng

Khi tra cứu thông số kỹ thuật, người mua thường gặp sự khác biệt giữa kích thước danh nghĩa (DN), kích thước tính theo inch và đường kính đo thực tế:

• Hệ Kích Thước Thông Dụng:

  • DN15: Tương đương 1/2 inch

  • DN20: Tương đương 3/4 inch

  • DN25: Tương đương 1 inch

  • DN32: Tương đương 1,1/4 inch

  • DN40: Tương đương 1,1/2 inch

  • DN50: Tương đương 2 inch

Lưu ý kỹ thuật: Kích thước danh nghĩa (DN) phản ánh đường kính trong tương đối của ống chứ không phải kích thước đo bằng thước kẹp thực tế. Bên cạnh đường kính, bạn cần xác định chuẩn ren (ren côn NPT/BSPT hay ren thẳng BSPP) để tránh hiện tượng vặn bị kẹt nửa chừng do lệch bước ren.

khớp nối ren dùng cho những hệ thống nào?

Nhờ sự đa dạng về vật liệu và tiêu chuẩn áp suất, phụ kiện này xuất hiện ở hầu hết các công trình kỹ thuật:

1. Hệ thống cấp thoát nước: Dùng nối ống cấp nước sinh hoạt, đường ống kỹ thuật tòa nhà, mạng lưới tưới tiêu nông nghiệp.

2. Hệ thống khí nén & Dẫn khí: Lắp đặt trên các tuyến ống dẫn khí công nghiệp, đường ống cấp gas cho các thiết bị đốt.

3. Hệ thống công nghiệp: Dùng trong nhà máy hóa chất, đường ống dẫn dầu, dây chuyền sản xuất cần tháo lắp cụm van định kỳ.

4. Hệ thống PCCC: Lắp ghép các đoạn ống mạ kẽm trong mạng lưới cấp nước chữa cháy vách tường.

Ứng Dụng Thực Tế & Sai Lầm Cần Tránh

Khi nào nên sử dụng khớp nối ren?

Giải pháp này đạt hiệu quả cao nhất trong các trường hợp:

• Cần liên kết hai đoạn ống cùng kích thước có sẵn đầu ren.

• Tuyển ống đặt trong môi trường cấm lửa, cấm phát sinh tia lửa điện (không thể hàn).

• Đoạn đường ống cần tháo lắp thường xuyên để bảo dưỡng, kiểm tra hoặc vệ sinh.

• Không gian thi công chật hẹp, không đủ khoảng trống cho thiết bị hàn hay bích lớn.

Khi nào nên tránh? Với các tuyến ống chịu nhiệt độ quá cao, áp suất cực lớn ($> 40\,\text{bar}$) hoặc dẫn hóa chất đặc biệt nguy hiểm, bạn nên ưu tiên phương pháp nối hàn để đảm bảo an toàn tuyệt đối.

Những sai lầm thường gặp khi chọn khớp nối ren

• Nhầm lẫn kích thước ren: Sử dụng thước kẹp đo đường kính ngoài rồi tự suy ra kích thước ren mà không đối chiếu bảng tra chuẩn.

• Sai tiêu chuẩn ren: Cố tình vặn ren côn NPT vào ren thẳng BSPP khiến bước ren bị trượt và rò rỉ nước.

• Chọn sai vật liệu: Dùng măng sông thép thường cho môi trường hóa chất ăn mòn khiến phụ kiện bị thủng sau thời gian ngắn.

• Làm kín sai quy cách: Quấn quá ít băng tan khiến mối nối bị xì, hoặc quấn quá nhiều làm nứt vỡ thân măng sông khi siết lực.

Hướng Dẫn & Checklist Lựa Chọn

Cách chọn khớp nối ren phù hợp

Sử dụng Checklist 8 bước dưới đây trước khi đặt mua phụ kiện:

• Bước 1: Xác định đường kính danh nghĩa đường ống (DN hoặc Inch).

• Bước 2: Xác định dạng ren cần nối (Ren trong hay Ren ngoài).

• Bước 3: Kiểm tra chuẩn bước ren của hệ thống (NPT, BSPT, BSPP).

• Bước 4: Xác định môi chất lưu thông (Nước sạch, nước thải, hóa chất, khí nén, hơi nóng).

• Bước 5: Lựa chọn vật liệu phù hợp (Inox, Đồng, Thép mạ kẽm hay Nhựa).

• Bước 6: Kiểm tra áp suất làm việc tối đa của tuyến ống.

• Bước 7: Kiểm tra dải nhiệt độ vận hành thực tế.

• Bước 8: Chuẩn bị vật liệu làm kín tương thích (Băng tan, keo dán ren).

Hướng dẫn lắp đặt khớp nối ren đúng cách

1. Vệ sinh bề mặt: Dùng giẻ sạch lau bụi bẩn, dầu mỡ và xỉ kim loại bám trên đầu ren ống và bên trong măng sông.

2. Quấn vật liệu làm kín: Quấn băng tan theo chiều thuận kim đồng hồ (cùng chiều vặn ren) từ 5–8 vòng để băng bám chặt vào rãnh ren.

3. Vặn gá bằng tay: Đưa măng sông vào đầu ống, xoay nhẹ bằng tay từ 2–3 vòng đầu tiên để đảm bảo ren đã ăn khớp đúng khớp, không bị lệch góc.

4. Siết chặt bằng dụng cụ: Dùng mỏ quạ hoặc cờ lê siết phụ kiện với lực vừa đủ. Không cố dùng lực quá mạnh làm cháy ren hoặc vỡ thân phụ kiện.

5. Kiểm tra và thử áp: Cho lưu chất chạy qua để kiểm tra tình trạng kín khít trước khi bàn giao đưa vào vận hành.

Câu Hỏi Thường Gặp (FAQ)

1. khớp nối ren dùng để làm gì?

Phụ kiện dùng để kết nối trực tiếp hai đoạn ống hoặc liên kết ống với thiết bị có đầu ren tương thích, tạo mối nối cơ học chắc chắn và linh hoạt.

2. khớp nối ren có những loại nào phổ biến?

Phân loại theo vật liệu gồm có măng sông đồng, inox, thép mạ kẽm và nhựa. Phân loại theo cấu tạo gồm có loại ren trong và loại ren ngoài.

3. Làm sao chọn đúng kích thước khớp nối ren?

Bạn cần xác định kích thước danh nghĩa (DN), tiêu chuẩn bước ren (NPT/BSPT) và cấu hình ren (ren trong hay ren ngoài) chứ không chỉ đo đường kính ngoài của ống.

4. Măng sông ren có bị rò rỉ nước không?

Mối nối có thể bị rò rỉ nếu quấn băng tan sai quy cách, siết ren bị lệch bước, chọn sai tiêu chuẩn ren hoặc vận hành vượt quá áp suất cho phép của phụ kiện.

5. khớp nối ren inox có tốt hơn loại măng sông đồng không?

Không thể khẳng định tuyệt đối. Inox có ưu thế vượt trội về khả năng chịu lực và chống ăn mòn hóa chất, trong khi măng sông đồng lại dễ gia công, tính dẻo tốt và chi phí tối ưu hơn cho các hệ thống cấp nước dân dụng.

Kết Luận & Yêu Cầu Báo Giá

Măng sông ren là giải pháp kết nối đường ống vô cùng hiệu quả, tiết kiệm thời gian thi công và mang lại tính linh hoạt cao trong vận hành. Để công trình hoạt động bền bỉ, điều quan trọng nhất là bạn phải lựa chọn đúng quy cách ren, vật liệu và tuân thủ kỹ thuật làm kín khi lắp đặt.
