Khớp Nối Ống: Giải Pháp Tối Ưu Độ Bền Và Chống Rung Cho Hệ Thống Đường Ống

Trong kết cấu hạ tầng kỹ thuật của các nhà máy công nghiệp hay các tòa nhà cao tầng, hệ thống đường ống dẫn lưu chất được ví như những mạch máu căng tràn áp lực. Tuy nhiên, dưới tác động liên tục của các cú sốc áp suất thủy lực, sự giãn nở nhiệt của vật liệu và rung động cơ học từ cụm máy bơm, đường ống rất dễ gặp phải hiện tượng nứt vỡ hoặc rò rỉ tại các điểm xung yếu. Để giải quyết triệt để bài toán này, sản phẩm khớp nối ống xuất hiện như một mắt xích công nghệ bắt buộc, mang lại sự linh hoạt, độ kín khít cơ học tuyệt đối và khả năng bảo vệ toàn diện cho toàn bộ hệ thống trục mạch.

Khớp Nối Ống Là Gì?

Định nghĩa bản chất kỹ thuật

Khớp nối ống là phụ kiện cơ khí chuyên dụng dùng để liên kết cố định hoặc linh hoạt giữa hai hay nhiều đoạn ống với nhau, hoặc giữa đường ống với các thiết bị ngoại vi như máy bơm, van công nghiệp, bồn chứa. Nhiệm vụ cốt lõi của phụ kiện này là thiết lập một hành trình lưu thông liên tục cho dòng lưu chất (nước, khí, hóa chất, hơi nóng), đồng thời duy trì độ kín khít cấu trúc ở mọi điều kiện tải trọng tĩnh và tải trọng động.

Vai trò vận hành cốt lõi trong hệ thống

• Kết nối và đồng bộ đường ống: Phân tách và liên kết các phân đoạn ống có cùng hoặc khác biệt về mặt chất liệu, kích thước lại với nhau một cách nhanh chóng.

• Hấp thụ rung động cơ học: Triệt tiêu các sóng rung biên độ cao từ máy bơm, máy nén khí truyền dọc theo thành ống, ngăn ngừa hiện tượng mỏi vật liệu.

• Bù giãn nở nhiệt tuyến tính: Co giãn linh hoạt để hấp thụ sự biến dạng co ngót hoặc giãn dài của ống kim loại khi nhiệt độ môi trường hoặc lưu chất thay đổi đột ngột.

• Thuận tiện cho công tác bảo trì: Cho phép tháo rời nhanh một phân đoạn ống hoặc một thiết bị hư hỏng ra khỏi hệ thống mà không cần đập phá cấu trúc bê tông hay cắt hàn lại đường ống trục.

Cấu Tạo Và Nguyên Lý Hoạt Động

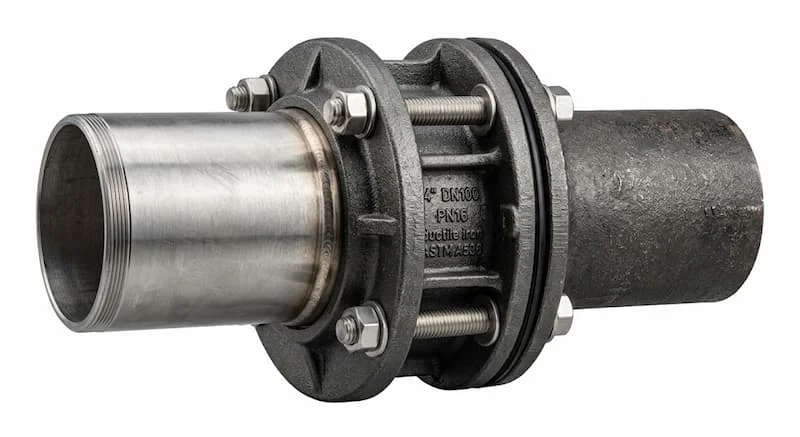

Kết cấu cơ khí nền tảng

Mặc dù hình dáng ngoại quan thay đổi tùy theo chủng loại công nghệ, một bộ khớp nối ống tiêu chuẩn thường bao gồm bốn chi tiết cơ bản:

• Thân khớp nối: Là phần chịu lực chính, có thể chế tạo bằng vật liệu dẻo như cao su tổng hợp EPDM/NBR, ống lưới inox 304, hoặc bằng kim loại cứng như gang đúc, thép carbon.

• Gioăng làm kín (Gasket/Seal): Vòng đệm mềm đặt tại các điểm tiếp xúc bề mặt, chịu trách nhiệm lấp đầy các khoảng hở vi mô để ngăn dòng lưu chất rò rỉ ra ngoài.

• Bulong và đai ốc: Hệ thống phần cứng chịu lực siết, có nhiệm vụ ép chặt các chi tiết cơ khí lại với nhau tạo độ bám giữ vững chắc.

• Vòng siết hoặc mặt bích: Cơ cấu định vị ở hai đầu khớp nối để liên kết trực tiếp với mặt bích hoặc ren của đầu ống chờ.

Nguyên lý hoạt động cơ học

Khớp nối ống vận hành dựa trên nguyên lý tạo liên kết cơ học vững chắc và duy trì độ kín thủy lực thông qua việc phân bổ lực ép đồng đều. Khi các bulong được siết chặt hoặc các ren nối được vặn đúng bước, cơ cấu vòng siết sẽ ép chặt gioăng làm kín vào bề mặt ngoài của thành ống. Lực ép này lớn hơn áp suất nội tại của lưu chất, từ đó chặn đứng mọi khe hở nguy cơ. Đối với dòng khớp nối mềm, phần thân dẻo sẽ tự động biến dạng uốn cong hoặc co giãn dọc trục để hấp thụ các xung lực chấn động mà không làm suy giảm độ kín của liên kết cơ học ban đầu.

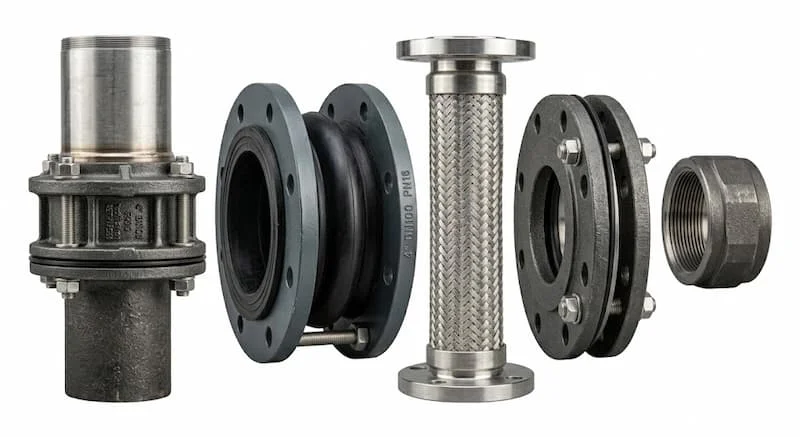

Các Loại Khớp Nối Ống Phổ Biến Hiện Nay

Để đáp ứng các kịch bản thiết kế và đặc tính lý hóa khác nhau của môi chất, thiết bị được phân hóa thành năm dòng sản phẩm cốt lõi:

1. Khớp nối mềm cao su (Rubber Expansion Joint)

Được cấu tạo từ các lớp cao su EPDM hoặc NBR gia cường lớp lưới thép bên trong. Chức năng thế mạnh của dòng này là khả năng chống rung động đạt hiệu suất gần như tuyệt đối và hấp thụ các chuyển động lệch tâm, lệch trục cực tốt. Sản phẩm là lựa chọn kinh điển tại các cửa hút và cửa đẩy của cụm máy bơm nước.

2. Khớp nối mềm inox (Flexible Metallic Hose)

Thân khớp được làm từ ống sạn inox (ruột gà) bọc ngoài bằng lớp lưới bện bằng sợi thép không gỉ SUS304 hoặc SUS316. Thiết bị này sở hữu độ bền vật lý cực cao, khả năng chịu nhiệt độ lên tới hàng trăm độ C và chịu áp lực nén rất lớn, chuyên dùng cho các đường ống dẫn hơi nóng, dầu nóng hoặc hóa chất ăn mòn.

3. Khớp nối nhanh (Quick Coupling)

Sử dụng cơ chế ngàm kẹp hoặc bóp vòng lò xo (Clamp) để liên kết đường ống chỉ trong vài giây mà không cần dụng cụ vặn siết chuyên dụng. Phụ kiện này giúp tối ưu hóa thời gian bảo trì, được ứng dụng rộng rãi trong các dây chuyền bán tự động, hệ thống cấp hóa chất lưu động hoặc ngành thực phẩm.

4. Khớp nối ren (Threaded Coupling)

Sử dụng các bước ren tiêu chuẩn (NPT hoặc BSPT) tiện trực tiếp ở hai đầu để liên kết các đường ống kích thước nhỏ. Ưu điểm nổi bật là chi phí đầu tư rất thấp, dễ dàng thi công lắp đặt bằng tay hoặc mỏ lết thông thường mà không đòi hỏi kỹ thuật cao.

5. Khớp nối mặt bích (Flanged Coupling)

Liên kết với đường ống thông qua hai đĩa bích tiêu chuẩn (JIS, BS, DIN, ANSI) ứng với các lỗ xỏ bu lông định vị. Dòng khớp nối này mang lại độ kín khít thủy lực và độ an toàn cơ học cao nhất, là giải pháp bắt buộc cho các hệ thống đường ống kích thước lớn và áp lực vận hành cao.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Việc đối chiếu các chỉ số định mức của nhà sản xuất giúp hệ thống hoạt động ổn định, tránh hiện tượng phá hủy vật tư do quá tải.

Bảng thông số kỹ thuật quy chuẩn của dòng khớp nối ống công nghiệp

Phân tích kỹ thuật chuyên sâu từ chuyên gia:

Tại sao việc chọn sai áp suất làm việc định mức có thể gây ra những hư hỏng thảm khốc cho khớp nối ống? Áp suất vận hành (PN) của khớp nối là giới hạn ứng suất lớn nhất mà phần thân mềm hoặc gioăng có thể chịu đựng liên tục mà không bị biến dạng dẻo. Nếu bạn lắp một khớp nối mức PN10 vào đường ống có áp suất đỉnh lên tới 14 bar, áp lực lưu chất lớn sẽ tạo ra hiện tượng ứng suất tập trung. Đối với khớp cao su, nó sẽ gây phình căng quá mức dẫn đến nổ bục lớp màng gia cường; đối với khớp inox, nó sẽ làm xé rách các nếp gấp của ống sạn. Hệ quả trực tiếp là dòng lưu chất áp lực cao sẽ phun bắn ra ngoài, gây mất an toàn lao động và phá hủy toàn bộ các thiết bị xung quanh.

So Sánh Khớp Nối Mềm Và Khớp Nối Cứng

Để có cái nhìn khách quan khi lập bảng dự toán vật tư, hãy cùng phân tích hai trường phái kết nối phổ biến hiện nay:

Kết luận lựa chọn từ kỹ sư: Khớp nối cứng phù hợp cho các đoạn ống thẳng dài, đặt ngầm cố định hoặc các tuyến ống không chịu tác động của nhiệt độ và cơ năng xoay. Ngược lại, khớp nối mềm là giải pháp không thể thay thế tại các vị trí gần động cơ, máy bơm, hoặc các tuyến ống lộ thiên đi xuyên qua các khe co giãn của tòa nhà.

Tại Sao Cần Sử Dụng Khớp Nối Trong Hệ Thống Đường Ống?

Việc bỏ qua phụ kiện này trong thiết kế thường dẫn đến những tổn thất rất lớn về mặt vận hành. Dưới đây là những lý do cốt lõi chứng minh tầm quan trọng của thiết bị:

• Giảm thiểu tối đa rung động từ cụm máy bơm: Khi máy bơm ly tâm vận hành với công suất lớn, lực ly tâm của cánh quạt sẽ tạo ra các rung động tuần hoàn. Khớp nối mềm lắp ngay cửa xả sẽ hấp thụ toàn bộ chấn động này, giữ cho các đoạn ống phía sau đứng yên ổn định.

• Bảo vệ toàn diện đường ống trục: Ngăn chặn hiện tượng ứng suất uốn tĩnh tích tụ tại các góc cua, góc ngã ba khi đường ống bị kéo giãn do nhiệt độ thay đổi giữa ngày và đêm.

• Gia tăng tuổi thọ cho toàn hệ thống: Giảm thiểu lực tác động ngược từ đường ống lên cổ bơm và các tháp van, giúp các thiết bị đắt tiền này hoạt động bền bỉ, không bị nứt vỡ bệ đỡ.

• Triệt tiêu hoàn toàn nguy cơ rò rỉ: Đảm bảo điểm kết nối luôn kín khít dù hệ thống liên tục bị rung lắc hoặc chịu các cú sốc áp lực đột ngột từ hiện tượng búa nước.

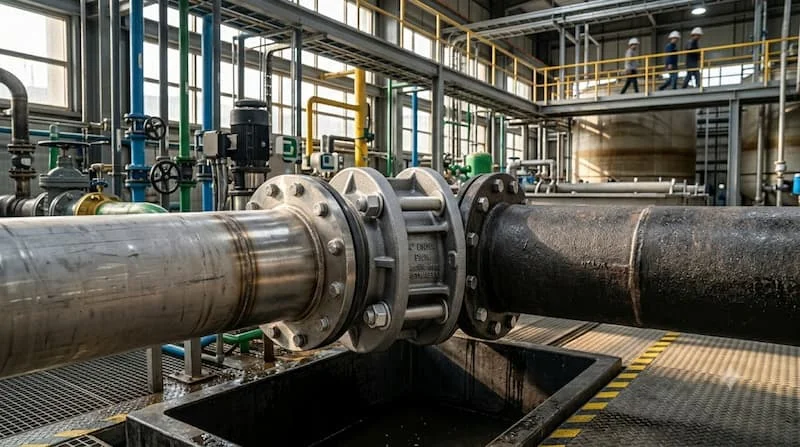

Khớp Nối Ống Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ tính đa năng và khả năng thích ứng cao, sản phẩm xuất hiện trong hầu hết các hồ sơ thiết kế kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm nước sạch, nhà máy xử lý nước thải để kết nối các tuyến ống gang, ống HDPE kích thước lớn.

• Hệ thống điều hòa không khí trung tâm (HVAC): Nối giữa đường ống nước lạnh (Chiller) với các dàn trao đổi nhiệt AHU, FCU nhằm triệt tiêu tiếng ồn truyền vào không gian văn phòng.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo trục ống đứng của hệ thống cứu hỏa luôn sẵn sàng chịu tải áp suất cực lớn khi các bơm bù áp và bơm chính đồng loạt khởi động.

• Nhà máy chế biến thực phẩm và dược phẩm: Sử dụng các dòng khớp nối nhanh dạng Clamp bằng inox 316 vi sinh để đảm bảo không tồn đọng vi khuẩn tại các điểm nối và dễ súc rửa định kỳ.

• Nhà máy hóa chất và hóa dầu: Ứng dụng dòng khớp nối mềm inox bọc Teflon để dẫn các lưu chất có tính ăn mòn cao, dung môi hữu cơ hoặc dầu thô áp lực lớn.

Sai Lầm Thường Gặp Khi Lựa Chọn Khớp Nối Ống

Dưới đây là tổng hợp các lỗi kỹ thuật phổ biến nhất tại các công trường xây dựng:

• Lựa chọn sai chất liệu cấu trúc: Sử dụng khớp nối cao su tự nhiên thông thường cho đường ống dẫn dầu hoặc nước thải hóa chất, khiến phần thân cao su bị trương nở, mủn nhão chỉ sau vài tuần vận hành.

• Sai lệch kích thước hệ mét và hệ inch: Đặt mua khớp nối có tiêu chuẩn mặt bích DN65 nhưng đường ống thực tế của công trình lại sử dụng tiêu chuẩn ống phi 76, dẫn đến việc không thể đồng bộ các lỗ bu lông.

• Không tính toán biên độ rung động thực tế: Lắp đặt khớp nối có chiều dài quá ngắn tại các vị trí máy nén khí có biên độ lắc ngang lớn, khiến khớp bị vặn xoắn quá giới hạn chịu tải cơ học.

• Chủ quan bỏ qua áp suất làm việc đỉnh: Chọn khớp nối mức PN10 để tiết kiệm ngân sách trong khi áp suất thử nghiệm nghiệm thu (Hydrotest) của chủ đầu tư yêu cầu lên tới 15 bar, dẫn đến hiện tượng phá hủy khớp ngay trong quá trình thử áp.

Hậu quả thực tế: Những sai sót này trực tiếp gây ra sự cố rò rỉ lưu chất trên diện rộng, làm móp méo hỏng hóc đường ống chính, buộc hệ thống phải dừng hoạt động khẩn cấp và đẩy chi phí nhân công bảo trì lên rất cao.

Checklist Chọn Khớp Nối Ống Phù Hợp

Để đảm bảo chọn đúng mã vật tư ngay từ lần đầu tiên, các kỹ sư thu mua nên áp dụng bảng kiểm tra nghiêm ngặt dưới đây:

• Xác định chính xác bản chất môi chất: Lưu chất chạy qua là nước sạch, nước thải, dầu, hơi nóng hay hóa chất đặc?

• Kiểm tra biên độ nhiệt độ vận hành: Nhiệt độ thấp nhất và cao nhất của lưu chất là bao nhiêu để chọn chất liệu thân khớp (Cao su chịu dưới 120 độ C, Inox chịu tới 250 độ C)?

• Xác định áp suất làm việc và áp suất đỉnh: Hệ thống yêu cầu dòng khớp hệ áp PN10, PN16 hay PN25?

• Lựa chọn mác vật liệu phù hợp: Cần phần thân bằng cao su dẻo chống rung tốt hay inox bọc lưới chịu lực cường độ cao?

• Đồng bộ kiểu kết nối cơ học: Điểm chờ trên ống là kết nối ren, nối mặt bích tiêu chuẩn gì (JIS, BS, ANSI) hay nối kẹp nhanh Clamp?

• Kiểm tra kích thước định danh DN: Kích thước lòng trong của khớp nối phải khớp hoàn toàn với kích thước DN của hệ thống ống dẫn.

• Lựa chọn nhà sản xuất uy tín: Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng, có đầy đủ tài liệu catalogue thông số kỹ thuật rõ ràng.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Siết bu lông mặt bích đúng dải lực: Khi tiến hành lắp ráp dòng khớp nối mặt bích, kỹ thuật viên phải siết các đai ốc theo trình tự đối xứng hình ngôi sao. Tuyệt đối không siết chặt một bên trước vì sẽ gây hiện tượng lệch tâm, làm rách gioăng cao su hoặc bẻ cong tai bích.

• Không lắp đặt khớp nối trong trạng thái lệch tâm quá mức: Mặc dù khớp nối mềm có khả năng bù lệch tâm, nhưng khoảng cách lệch trục giữa hai đầu ống không được vượt quá giới hạn cho phép trong catalogue của nhà sản xuất. Việc cố tình kéo kéo căng hoặc ép nén khớp để vừa khít khoảng trống sẽ làm giảm 80% tuổi thọ của thiết bị.

• Kiểm tra trạng thái gioăng và bề mặt định kỳ: Thiết lập lịch trình kiểm tra từ 6 - 12 tháng một lần. Đối với khớp cao su, cần quan sát xem bề mặt có xuất hiện các vết nứt chân chim, rạn bề mặt do lão hóa thời tiết hay không để chủ động lên phương án thay thế.

• Lắp đặt thanh ti định vị (Control Rods) khi áp lực lớn: Đối với các hệ thống có áp suất cao vượt ngưỡng 10 bar, bắt buộc phải lắp thêm các thanh ti định vị dọc trục khớp nối mềm để giới hạn hành trình co giãn, ngăn không cho áp lực nước đẩy dạt khớp nối ra xa gây bục mối nối.

Câu Hỏi Thường Gặp Về Khớp Nối Ống (FAQ)

Khớp nối ống công nghiệp có công dụng cốt lõi để làm gì?

Thiết bị dùng để liên kết các phân đoạn đường ống hoặc giữa ống với máy móc lại với nhau, đảm bảo dòng lưu chất lưu thông liên tục không bị gián đoạn, đồng thời làm nhiệm vụ chống rung, bù giãn nở nhiệt và bảo vệ an toàn cho hệ thống.

Khi nào nên chọn khớp nối mềm inox thay vì khớp nối cao su?

Bạn bắt buộc phải chọn khớp nối mềm bằng inox khi hệ thống vận hành trong điều kiện nhiệt độ cao (trên 120 độ C đến 250 độ C) như đường hơi nóng, dầu truyền nhiệt, hoặc khi lưu chất là hóa chất ăn mòn mạnh, và tại các vị trí yêu cầu áp suất làm việc cực cao mà chất liệu cao su không thể chịu tải được.

Khớp nối mềm có thực sự cần thiết cho các đường ống ngắn không?

Rất cần thiết nếu đường ống đó kết nối trực tiếp với các thiết bị sinh công cơ học như máy bơm, máy nén khí hoặc máy phát điện. Dù đường ống ngắn, các sóng chấn động tần số cao từ động cơ vẫn sẽ truyền nguyên vẹn và phá hủy các mối hàn, mối ren của ống chỉ sau một thời gian ngắn vận hành nếu không có khớp nối mềm hấp thụ.

Kết Luận: Khớp Nối Ống – Giải Pháp Tăng Độ Bền Và An Toàn Cho Hệ Thống Đường Ống

Tóm lại, đóng vai trò như một bộ giảm xóc và thanh điều hòa ứng suất, khớp nối ống chính là giải pháp kỹ thuật tối ưu mang lại hiệu suất vận hành ổn định và an toàn tuyệt đối cho mọi kiến trúc đường ống. Việc thấu hiểu các đặc tính kỹ thuật, lựa chọn chính xác mác vật liệu tương thích với môi chất và tuân thủ nghiêm ngặt quy trình lắp đặt sẽ giúp các chủ đầu tư khẳng định chất lượng công trình, triệt tiêu mọi rủi ro bục vỡ và tiết kiệm hàng loạt chi phí vận hành, sửa chữa trong dài hạn.
