Van khoá nước phi 60: Giải Pháp Kiểm Soát Dòng Chảy Chuẩn Công Nghiệp

Trong bất kỳ hệ thống đường ống cấp thoát nước hay điều phối lưu chất nào, việc lựa chọn phụ kiện đóng ngắt đóng vai trò sống còn đến sự an toàn của toàn bộ mạng lưới. Đối với các đường ống nhánh và trục phụ tải trung bình, dòng thiết bị điều khiển dòng chảy được săn đón nhiều nhất chính là van khoá nước phi 60. Lựa chọn đúng chủng loại và chất liệu van không chỉ giúp tối ưu hóa áp lực vận hành mà còn triệt tiêu hoàn toàn các rủi ro sụt áp hay rò rỉ lưu chất tĩnh tại công trường.

Van Khóa Nước Phi 60 Là Gì?

Định nghĩa bản chất kỹ thuật

Van khoá nước phi 60 là thiết bị cơ khí chuyên dụng được lắp đặt trực tiếp trên hệ thống đường ống có đường kính ngoài định danh là 60 mm. Thiết bị này hoạt động như một cửa chặn, cho phép người vận hành can thiệp vào trang thái chuyển động của dòng nước bằng cách đóng kín hoàn toàn hoặc mở ra để dòng lưu chất lưu thông qua phân đoạn ống nhánh mà không gặp chướng ngại vật.

Chức năng vận hành cốt lõi

• Ngắt dòng nước tuyệt đối: Cách ly hoàn toàn các phân đoạn đường ống bị sự cố, phục vụ công tác sửa chữa cục bộ.

• Kiểm soát dòng chảy linh hoạt: Hỗ trợ điều phối áp lực nước điều hướng đến các khu vực phụ tải khác nhau.

• Hỗ trợ bảo trì hệ thống: Làm điểm chặn an toàn để tháo lắp các thiết bị đo đạc, máy bơm hoặc van một chiều phía sau.

• Giảm thiểu thất thoát tài nguyên: Ngăn chặn hiện tượng rò rỉ tĩnh, giảm hao phí lưu chất khi hệ thống dừng hoạt động.

Nguyên Lý Hoạt Động Của Van Khóa Nước

Kết cấu cơ khí cơ bản

Một thiết bị van khoá nước phi 60 tiêu chuẩn được cấu thành từ các bộ phận chuyển động đồng bộ:

• Thân van: Khung chịu lực đúc từ kim loại hoặc nhựa dày, bảo vệ các chi tiết chuyển động bên trong.

• Đĩa van hoặc bi van: Bộ phận cơ học trực tiếp ngăn dòng, có thể là dạng thanh trượt phẳng hoặc viên bi đục lỗ xuyên tâm.

• Trục van: Thanh truyền động cơ học nối từ cơ cấu điều khiển bên ngoài xuống bộ phận đóng mở.

• Tay gạt hoặc vô lăng: Bộ phận tiếp nhận lực tác động cơ lý từ người vận hành.

• Gioăng làm kín: Vòng đệm cao su hoặc Teflon ngăn lưu chất rò rỉ dọc theo trục van ra ngoài môi trường.

Nguyên lý hoạt động tuyến tính

Khi người vận hành xoay tay gạt hoặc vô lăng một góc quy chuẩn, lực mô-men xoắn sẽ truyền qua trục van làm thay đổi vị trí hình học của bộ phận đóng mở (đĩa van hoặc bi van). Ở trạng thái mở, lỗ xuyên tâm của bi van hoặc khoảng hở của đĩa van nằm song song với hướng dòng chảy, cho phép nước đi qua tối đa. Khi xoay ngược lại, bộ phận chặn sẽ che khuất hoàn toàn tiết diện lòng ống, ép chặt vào gioăng làm kín để chặn đứng dòng lưu chất.

Các Loại Van Khóa Nước Phi 60 Phổ Biến

Tùy vào kết cấu bộ phận chặn và kịch bản vận hành, thiết bị được phân hóa thành bốn dòng chính:

1. Van bi phi 60 (Ball Valve)

Đây là dòng van phổ biến nhất ở kích cỡ này nhờ khả năng đóng mở cực nhanh chỉ bằng thao tác gạt 90 độ. Với thiết kế lòng bi rỗng bằng kích thước ống, van bi cho phép nước đi qua mà không làm tổn thất áp suất, đảm bảo lưu lượng dòng chảy đạt mức tối đa.

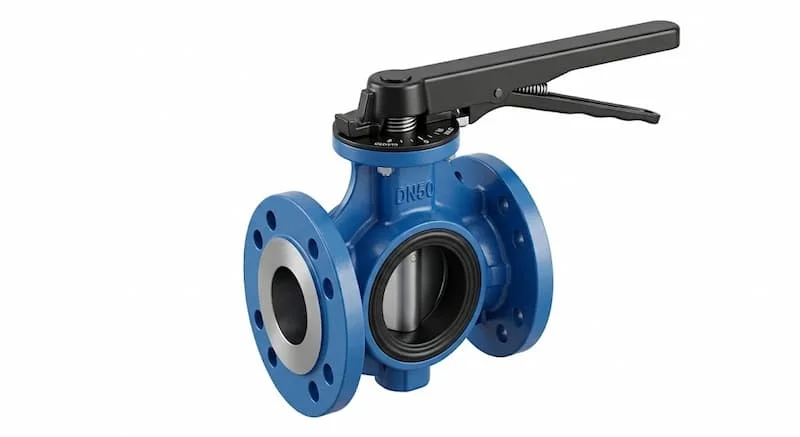

2. Van bướm phi 60 (Butterfly Valve)

Dòng van này sở hữu thiết kế thân mỏng, trọng lượng nhẹ và giá thành rất hợp lý. Đĩa van dạng cánh bướm xoay quanh trục tâm giúp tiết kiệm không gian lắp đặt tối đa, cực kỳ phù hợp cho các không gian kỹ thuật chật hẹp.

3. Van cổng phi 60 (Gate Valve)

Van cổng vận hành bằng cách nâng hạ đĩa van dạng tấm phẳng thông qua tay quay vô lăng. Do hành trình đóng mở chậm, dòng van này giúp triệt tiêu hoàn toàn hiện tượng búa nước nguy hiểm, rất phù hợp cho các hệ thống đường ống trục cấp nước lớn.

4. Van cầu phi 60 (Globe Valve)

Khác với ba dòng van trên, van cầu được thiết kế chuyên biệt cho nhiệm vụ điều tiết lưu lượng. Cấu trúc dòng chảy hình chữ Z bên trong thân van cho phép căn chỉnh chính xác lượng nước đi qua theo từng tỷ lệ phần trăm mong muốn mà không sợ rách đĩa van.

Thông S Pipe Kỹ Thuật Cần Quan Tâm

Việc đối chiếu các chỉ số kỹ thuật định mức là bắt buộc để hệ thống vận hành an toàn trong giới hạn chịu tải của vật liệu.

Bảng thông số kỹ thuật tham khảo dòng van phi 60

Phân tích kỹ thuật chuyên sâu từ chuyên gia:

Tại sao người mua cần xác định chính xác kích thước DN thay vì chỉ dựa vào cách gọi tên kích thước phi? "Phi" (Φ) là thông số chỉ đường kính ngoài thực tế của ống, trong khi DN (Diameter Nominal) là đường kính trong định danh của van theo tiêu chuẩn quốc tế. Ống nhựa PVC phi 60, ống thép phi 60 và ống inox phi 60 có độ dày thành ống khác nhau hoàn toàn. Do đó, khi chọn van công nghiệp, việc quy đổi chính xác phi 60 tương đương với cỡ van DN50 sẽ giúp bạn mua đúng tiêu chuẩn kết nối bích hoặc ren, tránh hiện tượng lệch pha kích thước không thể lắp đặt.

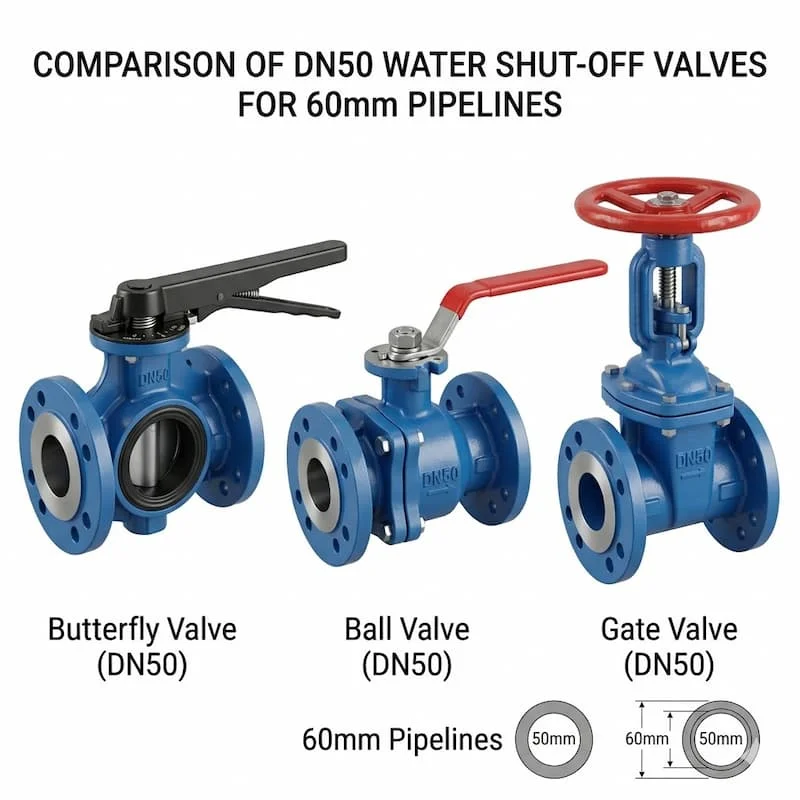

So Sánh Van Bi, Van Bướm Và Van Cổng Phi 60

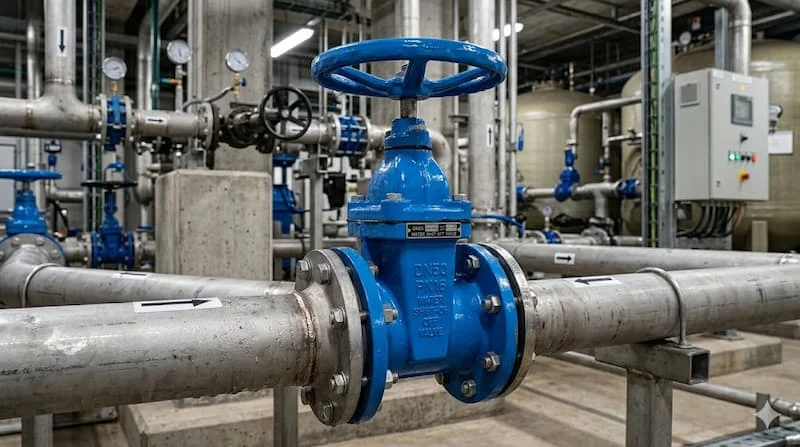

Ứng Dụng Thực Tế Của Van Khóa Nước Phi 60

Nhờ kích thước trung bình và tính cơ động cao, van khoá nước phi 60 trở thành phụ kiện xương sống trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp nước dân dụng: Làm van tổng đầu nguồn cho các tòa nhà chung cư, biệt thự hoặc các trục ống nhánh dẫn nước sinh hoạt.

• Nhà máy sản xuất công nghiệp: Điều phối nước làm mát cho máy móc, dây chuyền sản xuất thực phẩm, dệt nhuộm.

• Hệ thống điều hòa trung tâm HVAC: Kiểm soát lưu lượng nước giải nhiệt tuần hoàn đi qua hệ thống tháp giải nhiệt Chiller.

• Trạm xử lý nước thải & Nước sạch: Lắp đặt tại các cụm bơm hút, bơm đẩy để cô lập thiết bị khi bảo trì.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng làm van chặn trên các tuyến ống nhánh cấp nước cho họng vách tường.

Sai Lầm Thường Gặp Khi Chọn Van Phi 60

Việc chủ quan trong khâu duyệt thông số vật tư rất dễ dẫn đến các sự cố kỹ thuật nghiêm trọng tại công trường:

• Chọn sai mác vật liệu: Dùng van thân gang hoặc van đồng thông thường cho môi trường nước nhiễm mặn, hóa chất nhẹ, khiến van bị ăn mòn rỗ bề mặt và rò rỉ sau vài tháng.

• Nhầm lẫn kích thước phi và DN: Đặt mua van kích cỡ DN60 (một cỡ van không phổ thông) trong khi ống dẫn là phi 60 (cần van cỡ DN50), gây lãng phí thời gian đổi trả vật tư.

• Không kiểm tra kiểu kết nối: Hệ thống dùng ống ren nhưng lại đặt mua van mặt bích, hoặc mua van bích tiêu chuẩn JIS lắp vào bích ống tiêu chuẩn BS khiến các lỗ bu lông bị lệch hoàn toàn.

Hậu quả thực tế: Việc chọn sai không chỉ gây rò rỉ lưu chất, làm giảm tuổi thọ toàn bộ hệ thống mà còn đẩy chi phí thay thế, nhân công và thời gian dừng vận hành nhà máy lên rất cao.

Checklist Chọn van khoá nước phi 60 Chuẩn Xác

Hãy áp dụng danh sách kiểm tra nghiêm ngặt này trước khi tiến hành đặt hàng để đảm bảo tính chuẩn xác tuyệt đối:

• Xác định bản chất môi chất: Nước sạch, nước thải, nước nóng hay hóa chất ăn mòn?

• Kiểm tra áp suất vận hành thực tế: Áp suất đỉnh của hệ thống là bao nhiêu để chọn van hệ PN10 hay PN16?

• Lựa chọn mác vật liệu phù hợp: Chọn thân nhựa, đồng, gang hay inox để tương thích tốt nhất với môi trường?

• Xác định kiểu kết nối cơ học: Hệ thống yêu cầu nối ren gọn nhẹ hay nối bích chịu lực chắc chắn?

• Đối chiếu tiêu chuẩn sản xuất: Tiêu chuẩn mặt bích của van có khớp với mặt bích ống sẵn có không (BS, JIS)?

• Lựa chọn thương hiệu uy tín: Ưu tiên các nhà sản xuất có đầy đủ hồ sơ pháp lý độc lập.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đặt đúng hướng dòng chảy: Đối với các dòng van có cấu trúc một chiều hoặc van cầu, bắt buộc phải lắp đặt sao cho chiều mũi tên đúc nổi trên thân van trùng khít với hướng di chuyển thực tế của dòng nước.

• Siết bu lông mặt bích đúng kỹ thuật: Khi lắp van bích phi 60, phải siết các bu lông theo hình ngôi sao hoặc đối xứng chéo nhau một cách đều lực để tránh làm vênh bích, gây nứt vỡ cổ van.

• Vận hành thử nghiệm trước khi bàn giao: Thực hiện quy trình test áp lực tĩnh (Hydrotest) để kiểm tra độ kín của gioăng làm kín trước khi đưa hệ thống vào vận hành chính thức.

• Bảo dưỡng định kỳ: Khoảng 6 tháng một lần, tiến hành tra mỡ bôi trơn vào trục van và thực hiện thao tác đóng mở một vài lần để tránh hiện tượng kẹt cứng trục do cặn bám lâu ngày.

Câu Hỏi Thường Gặp Về van khoá nước phi 60 (FAQ)

Đường ống phi 60 thì chọn van khóa cỡ DN bao nhiêu là chính xác?

Đường ống có đường kính ngoài phi 60 mm sẽ tương đương với kích thước định danh chuẩn quốc tế là DN50 (hoặc kích cỡ 2 inch). Bạn nên tìm kiếm các dòng van DN50 để đảm bảo lắp đặt vừa vặn hoàn toàn.

Nên dùng van bi hay van bướm phi 60 cho hệ thống bơm nước gia đình?

Nếu hệ thống yêu cầu độ kín khít tuyệt đối, chống rò rỉ áp lực tốt và không gian thoải mái, bạn nên ưu tiên chọn van bi. Nếu không gian lắp đặt chật hẹp và muốn tối ưu hóa chi phí đầu tư vật tư, van bướm phi 60 là sự thay thế hoàn hảo.

Van khoá nước phi 60 chất liệu inox 304 có dùng được cho nước nóng không?

Được. Chất liệu inox 304 phối cùng gioăng làm kín Teflon (PTFE) có khả năng chịu nhiệt độ cao lên tới 180 độ C, vận hành vô cùng bền bỉ trong các hệ thống nước nóng trung tâm hoặc đường ống hơi nóng áp suất thấp.

Kết Luận: Chọn Đúng van khoá nước phi 60 Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc thấu hiểu cấu tạo, nguyên lý vận hành và quy đổi chính xác kích thước định danh từ phi 60 sang DN50 là chìa khóa giúp các kỹ sư lựa chọn được thiết bị van khóa nước phi 60 hoàn hảo cho công trình. Sự đầu tư bài bản vào các dòng van chất lượng cao, phù hợp với đặc tính môi chất sẽ mang lại giá trị vận hành lâu dài, triệt tiêu mọi rủi ro sự cố rò rỉ và tiết kiệm tối đa chi phí bảo trì cho doanh nghiệp.

Để sở hữu giải pháp kiểm soát dòng chảy tối ưu và nhận các chương trình ưu đãi tốt nhất cho công trình của bạn:

Liên hệ bộ phận dự án để nhận báo giá van khoá nước phi 60 chính hãng giá tốt nhất.
