Cấp Nước: Giải Pháp Toàn Diện Cho Hệ Thống Đường Ống Công Trình Và Công Nghiệp

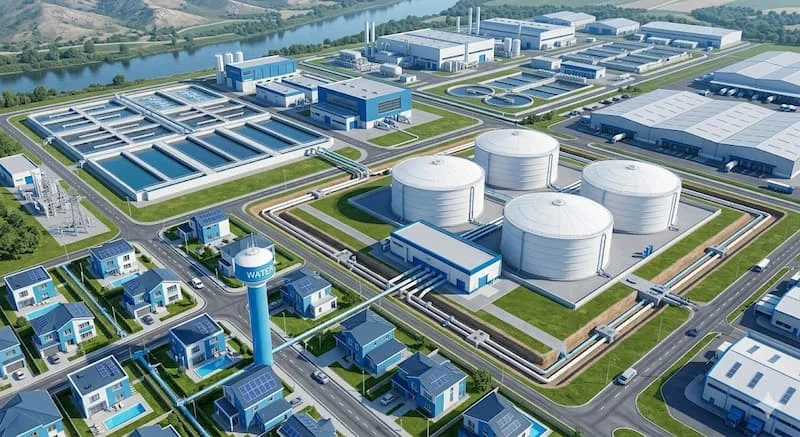

Trong kỷ nguyên phát triển đô thị và công nghiệp hóa mạnh mẽ hiện nay, hạ tầng kỹ thuật của mọi công trình đều phụ thuộc chặt chẽ vào một nguồn tài nguyên huyết mạch: dòng nước. Một cấu trúc bể chứa nước thông minh, vận hành ổn định không chỉ đơn thuần là việc dẫn chất lỏng từ điểm này đến điểm khác. Đó là cả một bài toán tối ưu hóa thủy lực phức tạp nhằm bảo vệ thiết bị, tiết kiệm năng lượng và duy trì sự sống. Bài viết này sẽ phân tích sâu dưới góc nhìn kỹ thuật chuyên ngành để giúp bạn xây dựng và vận hành một hệ thống lưu chuyển hoàn hảo.

Cấp Nước Là Gì?

Định nghĩa bản chất hạ tầng

Cấp thoát nước là thuật ngữ chuyên ngành dùng để chỉ toàn bộ quy trình thu gom, xử lý lý hóa, lưu trữ, vận chuyển và phân phối nguồn nước an toàn đến các khu dân cư, trung tâm đô thị, cơ sở thương mại hoặc nhà máy sản xuất. Quy trình này đòi hỏi sự đồng bộ cơ khí và thủy lực cao độ để dòng lưu chất đạt được các tiêu chí khắt khe về cả lưu lượng, áp suất và độ sạch định danh.

Vai trò chiến lược trong kiến trúc xây dựng

• Cung cấp thoát nước sinh hoạt: Đáp ứng nhu cầu ăn uống, vệ sinh thiết yếu của con người với tiêu chuẩn vi sinh và hóa lý an toàn.

• Cung cấp thoát nước sản xuất: Đảm bảo nguồn nguyên liệu làm mát, nồi hơi hoặc dung môi hòa tan trong các dây chuyền công nghiệp.

• Hỗ trợ hệ thống PCCC: Duy trì trữ lượng và áp lực nước đỉnh cực lớn tại các họng xả để dập tắt hỏa hoạn ngay lập tức khi có sự cố.

• Duy trì hoạt động công nghiệp: Đảm bảo các hệ thống tuần hoàn, lò hơi, tháp giải nhiệt hoạt động liên tục không bị gián đoạn gây ngắt quãng chuỗi cung ứng.

Nguyên Lý Hoạt Động Của Hệ Thống cấp thoát nước

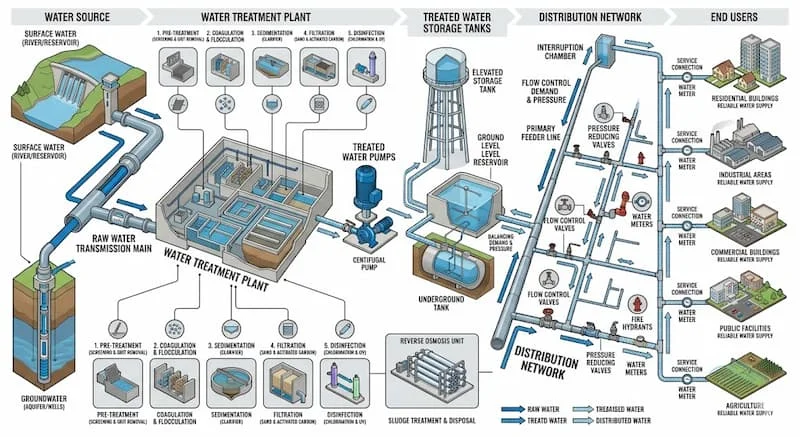

Để dòng nước vận hành trơn tru xuyên suốt từ nguồn đến vòi sen của người dùng cuối, toàn bộ hạ tầng kỹ thuật phải tuân thủ nghiêm ngặt nguyên lý cấp thoát nước tuần hoàn qua 5 giai đoạn liên kết chặt chẽ:

Giai đoạn 1: Khai thác nguồn sơ cấp

Giai đoạn 2: Xử lý hóa lý tại nhà máy

Giai đoạn 3: Tích trữ tại bể trung gian

Giai đoạn 4: Điều tốc và Phân phối

Giai đoạn 5: Sử dụng đầu cuối

Chi tiết dòng chảy thủy động

Chu trình bắt đầu bằng việc các cụm máy bơm công suất lớn hút nước sơ cấp từ tự nhiên. Nước sau khi đi qua dây chuyền lọc và khử trùng tại nhà máy xử lý sẽ được lưu trữ tạm thời trong các bể chứa lớn để làm sạch động năng.

Tiếp theo, dựa vào chênh lệch độ cao địa hình (áp lực tĩnh) hoặc lực đẩy trực tiếp từ cụm bơm tăng áp (áp lực động), nước được phân phối vào mạng lưới ống trục chính và ống nhánh. Các thiết bị điều khiển phụ trợ như van giảm áp, van chặn và đồng hồ đo lưu lượng sẽ chịu trách nhiệm phân phối áp lực đồng đều, đồng thời kiểm soát chính xác lưu lượng nước chạy qua từng điểm nút tải.

Cấu Tạo Của Một Hệ Thống cấp thoát nước Hoàn Chỉnh

Một hạ tầng vận hành bền bỉ bắt buộc phải được cấu thành từ 5 nhóm thành phần cơ khí và thiết bị kỹ thuật đồng bộ sau đây:

1. Nguồn nước đầu vào

Gồm nước ngầm (khai thác qua giếng khoan sâu), nước mặt (sông, hồ tự nhiên) hoặc nguồn nước máy đã qua xử lý của thành phố. Chất lượng nước nguồn sẽ quyết định trực tiếp đến việc lựa chọn công nghệ lọc và vật liệu chế tạo đường ống.

2. Trạm bơm động lực

Sử dụng các dòng máy bơm ly tâm, bơm trục đứng hoặc bơm chìm. Chúng có vai trò tạo động năng hút nước từ nguồn, tăng áp lực dòng chảy và vận chuyển dòng lưu chất vượt qua các tổn thất dọc đường do ma sát thành ống để đi lên cao.

3. Bể chứa tích trữ

Bao gồm bể chứa ngầm (để tích trữ khối lượng lớn chống hụt nguồn) và bể mái cao tầng (đặt trên tầng thượng để tạo áp lực thủy tĩnh tự nhiên cho các tầng phía dưới).

4. Mạng lưới đường ống dẫn

Tùy thuộc vào vị trí và áp suất, các kỹ sư sẽ chỉ định chất liệu ống chuyên dụng:

• Ống HDPE: Chịu lực uốn tốt, chuyên dùng cho các đường ống chôn ngầm lộ thiên ngoài trời.

• Ống PVC hoặc uPVC: Chi phí thấp, dễ thi công, ứng dụng phổ biến cho đường thoát hoặc cấp thoát nước lạnh áp lực thấp.

• Ống PPR: Khả năng chịu nhiệt cao, mối nối hàn nhiệt tuyệt đối kín khít, chuyên dùng cho trục nước nóng lạnh trong nhà.

• Ống Inox (Thép không gỉ): Độ bền vĩnh cửu, độ sạch tối đa, là lựa chọn bắt buộc cho ngành dược phẩm, thực phẩm.

5. Thiết bị điều khiển và đo lường

Hệ thống van cổng dùng để đóng ngắt cách ly; van bi dùng cho các nhánh nhỏ; van giảm áp để bảo vệ ống khỏi nứt vỡ khi quá áp; và đồng hồ nước để đo đạc chính xác lưu lượng hao phí.

Các Hệ Thống cấp thoát nước Phổ Biến Hiện Nay

Việc chọn kịch bản thiết kế kiến trúc thủy lực phụ thuộc rất lớn vào quy mô chiều cao và công năng của công trình:

1. Hệ thống cấp nước trực tiếp

Nước được dẫn trực tiếp từ mạng lưới đường ống cấp nước đô thị ngoài đường vào thẳng các thiết bị sử dụng trong nhà mà không qua bể chứa trung gian.

• Ưu điểm: Chi phí đầu tư vật tư cực thấp, kết cấu đơn giản, rất dễ vận hành bảo trì.

• Nhược điểm: Hoàn toàn phụ thuộc vào áp lực và sự ổn định nguồn của thành phố. Khi thành phố mất nước hoặc giờ cao điểm áp yếu, hệ thống sẽ bị tê liệt.

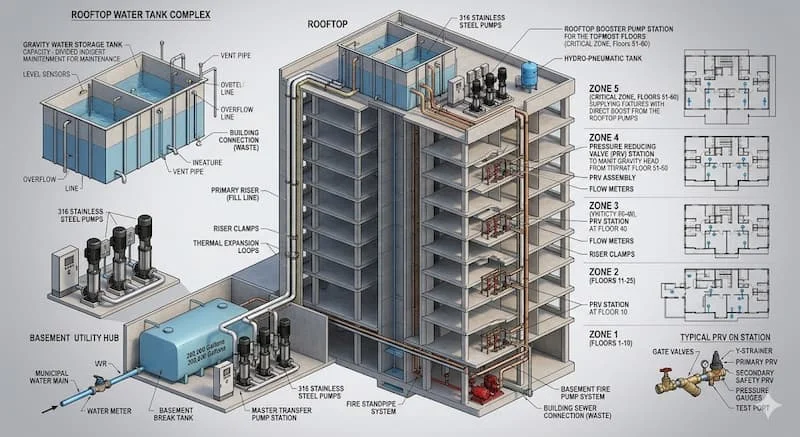

2. Hệ thống cấp nước bằng bể mái

Máy bơm sẽ đẩy nước từ bể ngầm lên bể chứa đặt trên mái thượng, sau đó nước tự chảy theo các trục ống đứng xuống các tầng phía dưới nhờ trọng lực.

• Ưu điểm: Áp lực nước cực kỳ ổn định, có lượng nước dự trữ lớn trên mái khi mất điện đột ngột.

• Nhược điểm: Tăng tải trọng kết cấu cho sàn mái, cần không gian lắp đặt lớn và các tầng sát mái sẽ có áp lực nước rất yếu do chênh lệch độ cao thấp.

3. Hệ thống cấp thoát nước tăng áp (Sử dụng bơm Booster)

Hệ thống sử dụng cụm bơm tăng áp thông minh (thường tích hợp biến tần biến đổi tốc độ) để ngậm áp liên tục và đẩy nước trực tiếp đến các vòi phun theo áp suất cài đặt sẵn.

• Ưu điểm: Áp lực dòng chảy cực mạnh, linh hoạt điều chỉnh, giải pháp hoàn hảo cho các tòa nhà chọc trời, khách sạn cao cấp.

• Nhược điểm: Chi phí đầu tư thiết bị ban đầu lớn, tiêu hao điện năng và đòi hỏi kỹ thuật bảo dưỡng chuyên sâu.

Thông Số Kỹ Thuật Quan Trọng Trong Hệ Thống cấp thoát nước

Để tránh các sự cố như nước chảy rỉ rả hoặc ngược lại là bục vỡ đường ống, khi thiết kế hệ thống cấp thoát nước, các kỹ sư bắt buộc phải tính toán chuẩn xác các chỉ số định lượng sau:

• Lưu lượng dòng chảy (Kí hiệu Q - tính bằng m3/h hoặc l/s): Thể tích khối lượng nước di chuyển qua một mặt cắt ống trong một đơn vị thời gian, quyết định quy mô cấp tải của công trình.

• Áp suất thủy lực (Kí hiệu P - tính bằng bar hoặc kg/cm2): Lực ép của nước lên thành ống. 1 bar tương đương với cột áp nước cao khoảng 10 mét.

• Đường kính định danh (DN): Kích thước lòng trong của ống dẫn, được tính toán dựa trên sự cân bằng giữa lưu lượng và vận tốc dòng chảy tối ưu.

• Vận tốc dòng chảy (Kí hiệu v - tính bằng m/s): Tốc độ di chuyển của hạt nước. Vận tốc quá cao (vượt ngưỡng 2.0 m/s) sẽ gây tiếng ồn lớn và hiện tượng mài mòn, búa nước; vận tốc quá thấp (dưới 0.5 m/s) gây lắng cặn bẩn.

• Cột áp tổng của bơm (Kí hiệu H - tính bằng mét): Tổng độ cao hình học cộng với tổn thất áp suất do ma sát trên toàn hành trình đường đi mà bơm cần vượt qua.

Tại sao cần tính toán chính xác tuyệt đối các thông số trên?

Nếu tính toán sai lệch, chọn đường ống quá lớn sẽ gây lãng phí chi phí đầu tư vật tư và làm giảm vận tốc dòng chảy gây đóng cặn. Ngược lại, nếu chọn đường ống quá nhỏ kết hợp với bơm thừa công suất, áp suất động trong ống tăng vọt vượt ngưỡng chịu tải sẽ tạo ra hiện tượng mỏi vật liệu, gây nứt vỡ các đầu nối và làm sụt giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống thiết bị.

So Sánh Hệ Thống cấp thoát nước Dân Dụng Và Công Nghiệp

Hệ Thống cấp thoát nước Được Ứng Dụng Ở Đâu?

Hạ tầng điều phối nước là thành phần không thể tách rời trong mọi loại hình kiến trúc hiện đại:

• Công trình dân dụng và Nhà ở: Nhà phố, biệt thự, khu chung cư cao tầng, hệ thống resort nghỉ dưỡng.

• Hạ tầng xã hội tập trung: Khách sạn thương mại, bệnh viện tuyến đầu, hệ thống trường học và trường đại học.

• Khu sản xuất tập trung: Nhà máy chế biến, khu công nghiệp nặng, nhà xưởng dệt nhuộm, lắp ráp linh kiện.

• Hệ thống an toàn: Mạng lưới đường ống cấp nước cứu hỏa PCCC, hệ thống tưới cảnh quan đô thị.

Những Sai Lầm Thường Gặp Khi Thiết Kế Hệ Thống Cấp Nước

Dưới đây là những lỗi sai điển hình thường thấy ở các bản vẽ thiết kế non kinh nghiệm, gây ra hậu quả nghiêm trọng khi đưa vào vận hành:

• Chọn sai kích thước đường ống trục: Thiết kế đường kính ống trục quá nhỏ so với tổng tải tiêu thụ đầu cuối, khiến các tầng trên cao bị hiện tượng mất áp, mất nước hoàn toàn khi các tầng dưới mở vòi cùng lúc.

• Bố trí thiếu van điều khiển phân đoạn: Tiết kiệm chi phí bằng cách giảm bớt các van cổng nhánh. Hậu quả là khi xảy ra sự cố rò rỉ ở một phòng vệ sinh nhỏ, kỹ thuật viên buộc phải khóa van tổng của toàn bộ tòa nhà, làm gián đoạn sinh hoạt của hàng trăm người.

• Không tính toán đến áp suất tĩnh và búa nước: Lắp đặt các dòng van đóng nhanh ở cuối trục ống đứng mà không trang bị van giảm áp hoặc bình tích áp chống va. Khi ngắt van đột ngột, áp lực dội ngược sẽ xé toạc các mối nối ren dán keo.

• Chọn sai công suất và chủng loại máy bơm: Chọn máy bơm có cột áp quá cao nhưng lưu lượng thấp dẫn đến việc bơm chạy liên tục không ngắt, vừa tiêu hao điện năng khủng khiếp vừa làm nóng, hỏng luồng phớt định vị.

Checklist Thiết Kế Hệ Thống Cấp Nước Hiệu Quả

Để sở hữu một hệ thống vận hành hoàn hảo, các kỹ sư và chủ đầu tư nên áp dụng bảng kiểm tra nghiêm ngặt dưới đây trước khi tiến hành thi công:

• Xác định chính xác tổng nhu cầu tiêu thụ nước đỉnh của công trình dựa trên số lượng nhân khẩu hoặc công suất máy móc.

• Tính toán lưu lượng nước cần thiết để làm cơ sở chọn kích thước đường ống trục và ống nhánh.

• Khảo sát và tính toán tổn thất áp suất dọc đường để đảm bảo áp lực đầu ra tại vòi xa nhất đạt chuẩn kỹ thuật.

• Lựa chọn vật liệu đường ống tương thích với môi chất (ống PPR cho nước nóng, ống HDPE cho đi ngầm ngoài trời).

• Lựa chọn dòng máy bơm có đường đặc tính lưu lượng và cột áp phù hợp với điểm làm việc thực tế.

• Bố trí đầy đủ hệ thống van khóa cô lập, van một chiều chống chảy ngược và van xả khí tại các điểm cao nhất của trục ống.

• Thiết lập sẵn không gian kỹ thuật thông thoáng phục vụ cho công tác kiểm tra, sửa chữa và thay thế thiết bị sau này.

Những Lưu Ý Khi Vận Hành Hệ Thống Cấp Nước

• Thực hiện kiểm tra rò rỉ định kỳ: Định kỳ 3 tháng một lần, hãy tiến hành khóa toàn bộ các thiết bị đầu cuối và quan sát kim đồng hồ nước tổng. Nếu kim vẫn quay chậm, hệ thống của bạn chắc chắn đang bị rò rỉ ngầm trong tường hoặc dưới nền đất.

• Bảo dưỡng định kỳ trạm bơm động lực: Kiểm tra dòng điện động cơ, đo độ cách điện của cuộn dây và tiến hành tra mỡ bôi trơn vào vòng bi máy bơm sau mỗi 6 tháng vận hành liên tục.

• Tiến hành xả cặn đường ống định kỳ: Mở các van xả đáy tại các điểm cuối của mạng lưới đường ống theo chu kỳ để tống xuất toàn bộ lượng bùn cát, cặn canxi rỉ sét lắng đọng ra ngoài, giữ cho lòng ống luôn sạch thông thoáng.

• Kiểm tra chức năng vận hành của van giảm áp: Thường xuyên đối chiếu áp suất hiển thị trên đồng hồ trước và sau van giảm áp để đảm bảo thiết bị không bị kẹt rác, luôn giữ áp suất đầu ra ở mức an toàn cho các thiết bị dân dụng.

Câu Hỏi Thường Gặp Về Cấp Nước (FAQ)

Một hệ thống cấp nước cơ bản cho nhà cao tầng bắt buộc phải có những thiết bị nào?

Một cấu trúc hoàn chỉnh bao gồm: Bể chứa nước ngầm nhận nước từ thành phố, cụm máy bơm hút đẩy, hệ thống đường ống trục đứng và ống nhánh (thường là ống PPR), bể chứa nước trung gian trên mái, các thiết bị kiểm soát áp lực như van khóa, van một chiều, van giảm áp và đồng hồ đo lưu lượng đầu vào của từng hộ tiêu thụ.

Áp lực nước trong đường ống sinh hoạt gia đình bao nhiêu bar là lý tưởng nhất?

Đối với các thiết bị dân dụng thông thường (vòi sen, máy giặt, bình nóng lạnh), áp lực nước vận hành phù hợp và an toàn nhất nằm trong khoảng từ 2 bar đến 4 bar. Nếu áp lực dưới 1.5 bar, dòng nước sẽ chảy rất yếu; ngược lại nếu áp lực vượt quá 5 bar, nó sẽ gây tiếng ồn lớn tại vòi và làm rách gioăng cao su của các thiết bị vệ sinh.

Làm cách nào để giảm thiểu tối đa tỷ lệ hao hụt, thất thoát nước trong các khu công nghiệp?

Biện pháp cốt lõi là lắp đặt phân vùng đồng hồ đo lưu lượng cho từng xưởng để dễ dàng đối chiếu số liệu; sử dụng các dòng đường ống chất lượng cao như ống HDPE nối hàn bích hoặc hàn nung chảy; đồng thời trang bị các dòng van khóa có độ kín khít cơ học tuyệt đối và thực hiện công tác kiểm tra siêu âm dò đường ống rò rỉ định kỳ tối thiểu 6 tháng một lần.

Kết Luận: Cấp Nước Hiệu Quả Là Nền Tảng Cho Mọi Công Trình

Tóm lại, một giải pháp hạ tầng cấp nước đồng bộ, được tính toán khoa học dựa trên các nguyên lý thủy lực chính xác là yếu tố quyết định nâng cao tuổi thọ kiến trúc công trình và tối ưu hóa chi phí vận hành. Việc lựa chọn thiết bị van công nghiệp tiêu chuẩn cao, tính toán đúng công suất bơm và sử dụng vật liệu đường ống phù hợp sẽ giúp các nhà thầu, chủ đầu tư loại bỏ hoàn toàn các rủi ro bục vỡ đường ống, tiết kiệm điện năng năng lượng và mang lại giá trị sử dụng vững bền cho dự án đối với cấp nước.
