Van GALA: Giải Pháp Van Công Nghiệp Toàn Diện Cho Mọi Hệ Thống Đường Ống

Trong thiết kế kỹ thuật công trình, việc lựa chọn thương hiệu van công nghiệp đáp ứng trọn vẹn cả hai tiêu chí: hiệu suất vận hành bền bỉ và tối ưu hóa chi phí đầu tư luôn là bài toán đau đầu của các nhà thầu. Giữa hàng loạt các tên tuổi trên thị trường, thương hiệu GALA Valve nổi lên như một giải pháp vật tư phân khúc tầm trung - cao cấp được ứng dụng rộng rãi. Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn chuyên gia về cấu tạo, thông số kỹ thuật và các lưu ý cốt lõi khi lựa chọn dòng sản phẩm này cho hệ thống của bạn.

Van GALA Là Gì?

Định nghĩa bản chất kỹ thuật

GALA Valve là tên gọi chung của hệ sinh thái các dòng van công nghiệp được thiết kế, sản xuất bởi thương hiệu quốc tế Gala Valve. Đây là tổ hợp các thiết bị cơ khí chuyên dụng được lắp đặt trực tiếp trên các hệ thống đường ống dẫn lưu chất (nước, khí, dầu), thực hiện nhiệm vụ khống chế áp lực, phân tách dòng chảy và đóng mở kiểm soát môi chất theo các kịch bản vận hành định trước.

Chức năng vận hành cốt lõi

• Đóng mở dòng chảy tuyệt đối: Ngắt hoàn toàn dòng lưu chất khi cần cô lập phân đoạn đường ống để bảo trì hoặc bảo dưỡng thiết bị nhánh.

• Điều tiết lưu lượng tuyến tính: Khống chế, tăng giảm tiết diện dòng chảy một cách mịn màng để kiểm soát sản lượng đầu ra theo nhu cầu thực tế.

• Bảo vệ an toàn hệ thống: Ngăn chặn các sự cố thủy lực nguy hiểm như dòng chảy ngược, hiện tượng búa nước hoặc tình trạng quá tải áp suất cục bộ.

Cấu Tạo Và Nguyên Lý Hoạt Động

Kết cấu cơ khí nền tảng

Mặc dù mỗi model có cơ chế chuyển động khác nhau, một thiết bị GALA Valve tiêu chuẩn công nghiệp luôn bao gồm 5 bộ phận cơ bản:

• Thân van (Body): Phần khung xương đúc dày dặn bằng gang cầu, thép hoặc inox, có khả năng chịu tải áp suất tĩnh và áp suất động lớn.

• Đĩa van (Disc hoặc Gate hoặc Plug): Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua bằng cách xoay, trượt hoặc nâng hạ.

• Trục van (Stem): Trục truyền động cơ học kết nối linh hoạt giữa cơ cấu điều khiển bên ngoài và đĩa van bên trong.

• Gioăng làm kín (Seat hoặc Seal): Vòng đệm chất liệu cao su tổng hợp (EPDM, PTFE, NBR) đảm bảo độ kín khít cơ học, chống rò rỉ vi mô.

• Bộ truyền động (Actuator): Bộ phận sinh lực điều khiển như tay gạt, vô lăng quay cơ học, hoặc các bầu điều khiển bằng khí nén/điện từ tự động.

Nguyên lý vận hành phân hóa theo chủng loại

Tùy thuộc vào đặc tính hình học và cấu trúc đĩa, mỗi dòng sản phẩm GALA Valve sở hữu một phương thức chuyển động cơ học riêng biệt:

• Van bướm GALA: Đĩa van dạng hình tròn xoay một góc đúng 90 độ quanh trục tâm để thay đổi từ trạng thái đóng hoàn toàn sang mở hoàn toàn.

• Van cổng GALA: Đĩa van dạng tấm phẳng chuyển động nâng lên hoặc hạ xuống theo phương thẳng đứng, vuông góc với hướng di chuyển của dòng chảy.

• Van cầu GALA: Đĩa van hình côn di chuyển lên xuống thay đổi khoảng cách với bệ đỡ, bẻ hướng dòng chảy thành hình chữ Z để triệt tiêu áp lực và căn chỉnh lưu lượng.

• Van một chiều GALA: Vận hành hoàn toàn tự động bằng áp lực dòng chảy. Đĩa van tự mở ra khi dòng đi đúng chiều và tự động sập kín nhờ trọng lực hoặc lò xo khi dòng chảy ngưng hoặc quay ngược.

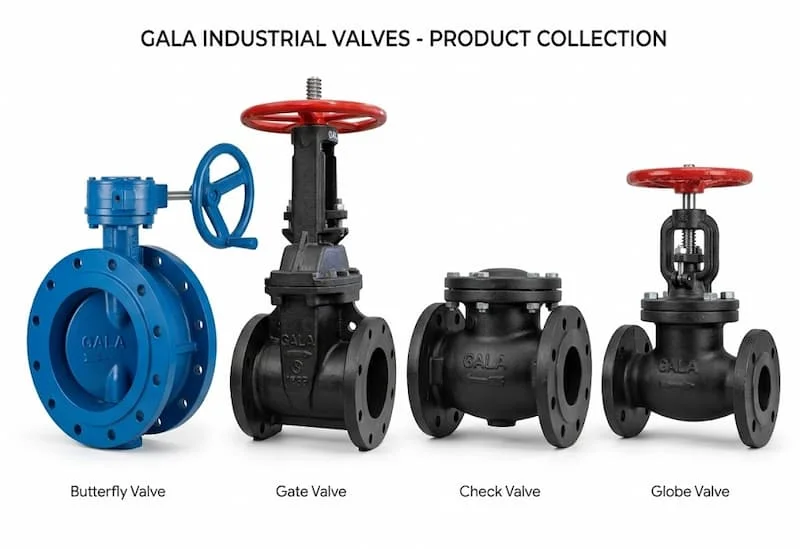

Các Dòng GALA Valve Phổ Biến Hiện Nay

Thương hiệu Gala cung cấp một dải sản phẩm vô cùng đa dạng, đáp ứng toàn diện mọi kiểu thiết kế mặt bằng đường ống:

1. Van bướm GALA (Butterfly Valve)

• Dạng Wafer: Thiết kế siêu mỏng, kẹp trực tiếp giữa hai mặt bích đường ống bằng bu lông dài, tối ưu không gian và chi phí tối đa.

• Dạng Lug: Có các tai xỏ lỗ ren quanh thân, cho phép tháo rời đường ống một bên mà bên còn lại vẫn giữ được áp suất ổn định.

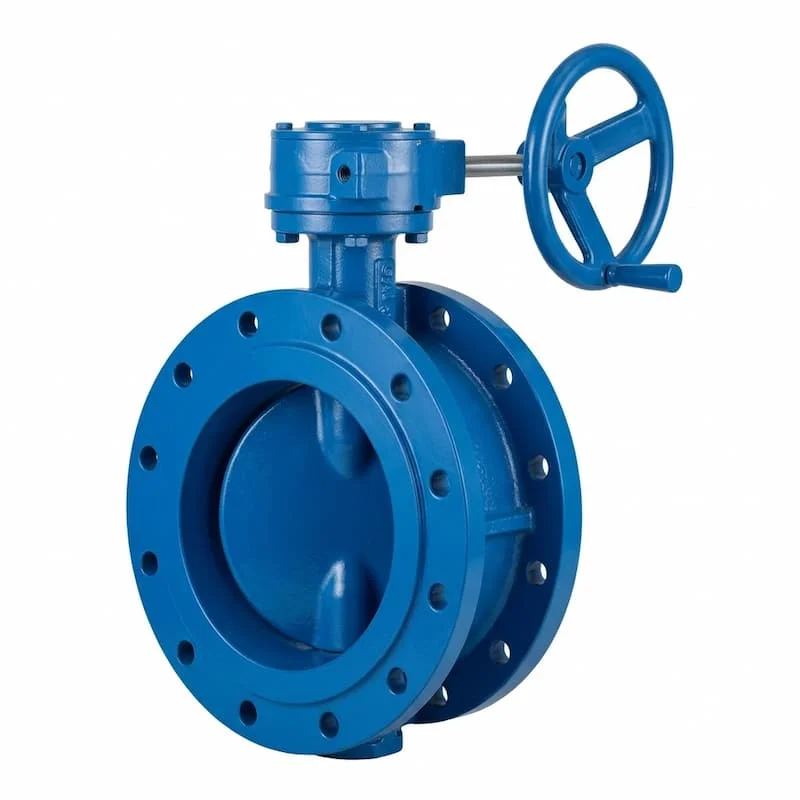

• Dạng hai mặt bích (Flanged): Thân van đúc sẵn hai mặt bích tiêu chuẩn, chuyên dùng cho các đường ống có kích thước cực lớn và áp lực cao.

2. Van cổng GALA (Gate Valve)

• Dạng ty chìm (Non-rising stem): Trục van nằm trọn bên trong thân van, khi mở van trục không nhô lên, cực kỳ phù hợp cho các không gian chật hẹp, chôn ngầm.

• Dạng ty nổi (Rising stem): Trục van trồi lên cao khi mở, giúp kỹ thuật viên dễ dàng nhận biết bằng mắt thường trạng thái van đang đóng hay mở.

3. Van một chiều GALA (Check Valve)

• Dạng lá lật (Swing Check): Đĩa van lật quanh một trục chốt định vị, độ cản dòng rất thấp, tối ưu cho hệ thống bơm nước cấp.

• Dạng lò xo (Spring Lift): Đĩa van chuyển động dọc trục nhờ sự đàn hồi của lò xo, phản ứng cực nhanh, chống búa nước ưu việt.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu và đối chiếu các thông số định danh là quy trình bắt buộc để đảm bảo an toàn cơ lý, tránh hiện tượng bục vỡ hệ thống ngoài ý muốn.

Bảng thông số kỹ thuật tham khảo dòng GALA Valve tiêu chuẩn

Phân tích chiều sâu từ chuyên gia:

Thông số nào ảnh hưởng trực tiếp nhất đến tuổi thọ của sản phẩm GALA Valve? Đó chính là sự tương thích giữa Vật liệu thân, gioăng và Đặc tính lý hóa của môi chất. Một chiếc van thân gang gioăng EPDM có thể chạy bền bỉ 10 năm trong môi trường nước sạch. Nhưng nếu đưa vào hệ thống nước thải chứa hóa chất acid hoặc dầu mỏ, phần gioăng cao su sẽ bị bào mòn, mủn nhão chỉ sau vài tuần, gây mất hoàn toàn khả năng làm kín. Do đó, mác vật liệu mới là yếu tố quyết định tuổi thọ dài lâu của thiết bị.

So Sánh GALA Valve Với Các Thương Hiệu Khác Trên Thị Trường

Để định vị chính xác giá trị của thương hiệu này, hãy cùng làm một phép so sánh khách quan với các dòng van phân khúc giá rẻ (xuất xứ Trung Quốc không thương hiệu) và phân khúc cao cấp (xuất xứ EU/G7):

• Giá thành đầu tư: Van của thương hiệu GALA nằm ở mức tầm trung, cao hơn các dòng van cỏ Trung Quốc khoảng 20-30% nhưng chỉ bằng 50-60% so với các thương hiệu top đầu của G7.

• Chất lượng và độ hoàn thiện: Thân van được sơn phủ epoxy dày chống rỉ sét, tỷ lệ đúc phôi chính xác cao, không bị rỗ bề mặt như van giá rẻ. Khả năng chịu áp thực tế đạt chuẩn test áp lực khắt khe.

• Nguồn gốc và Pháp lý: Sản phẩm có xuất xứ rõ ràng, luôn đi kèm đầy đủ chứng từ CO-CQ bản gốc từ nhà máy, giúp chủ đầu tư dễ dàng nghiệm thu dự án với cơ quan nhà nước.

• Dịch vụ bảo hành: Áp dụng chính sách bảo hành chính hãng đổi mới từ 12-24 tháng, điều mà các dòng van trôi nổi trên thị trường không thể đáp ứng.

Kết luận lựa chọn: Bạn nên ưu tiên lựa chọn GALA Valve cho các dự án chung cư cao tầng, nhà máy công nghiệp FDI, trung tâm thương mại hoặc hệ thống hạ tầng đô thị - nơi yêu cầu khắt khe về chất lượng kỹ thuật, tính pháp lý hồ sơ nhưng ngân sách tổng thể cần được kiểm soát ở mức hợp lý tối ưu.

GALA Valve Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ dải sản phẩm rộng và độ bền bỉ cơ học cao, thiết bị này xuất hiện trong hầu hết các bản vẽ thiết kế hạ tầng kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC): Các dòng van cổng ty nổi, van báo động, van bướm kèm công tắc giám sát của GALA đạt đầy đủ tiêu chuẩn an toàn chữa cháy công trình.

• Hệ thống điều hòa không khí HVAC: Ứng dụng trong đường ống nước lạnh Chiller, hệ thống giải nhiệt tòa nhà để điều phối nhiệt lượng.

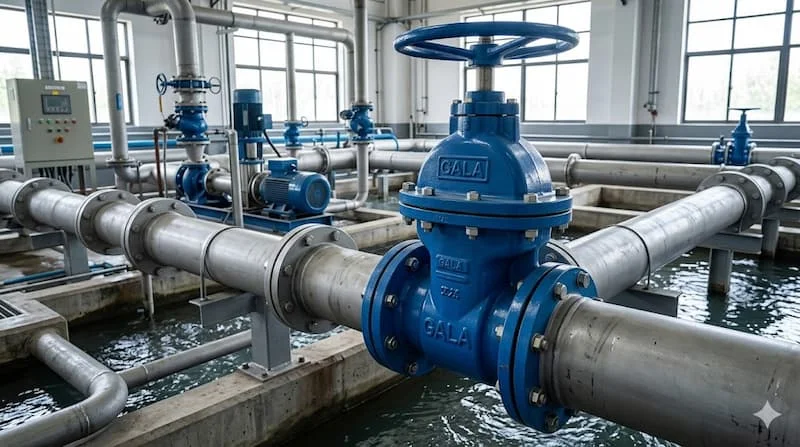

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm nước sạch, nhà máy xử lý nước thải công nghiệp nhờ các dòng van bướm kích thước lớn lên tới DN1200.

• Nhà máy công nghiệp nhẹ: Phục vụ sản xuất trong các nhà máy dệt may, sản xuất giấy, chế biến lương thực thực phẩm.

Những Sai Lầm Thường Gặp Khi Lựa Chọn GALA Valve

Việc chủ quan trong khâu duyệt thông số vật tư rất dễ dẫn đến hiện tượng phá hủy thiết bị tự động hoặc rò rỉ dòng chảy:

1. Chọn sai tiêu chuẩn mặt bích: Đặt mua van bướm mặt bích tiêu chuẩn BS nhưng đường ống có sẵn tại công trình lại hàn mặt bích tiêu chuẩn JIS. Hệ quả là các lỗ xỏ bu lông hoàn toàn lệch nhau, không thể lắp đặt cơ khí.

2. Lựa chọn sai cấp áp suất hoạt động (PN): Áp suất tĩnh ở đáy tòa nhà cao tầng lên tới 18 bar nhưng lại lựa chọn dòng van định mức PN16 để tiết kiệm chi phí, dẫn đến rủi ro bục vỡ nắp van khi có hiện tượng búa nước.

3. Dùng van bướm sai mục đích để điều tiết lưu lượng liên tục: Việc mở lửng van bướm ở các góc 30-45 độ trong thời gian dài sẽ khiến dòng lưu chất tốc độ cao bào mòn một bên đĩa van và làm rách gioăng cao su, gây rò rỉ dòng chảy khi đóng hoàn toàn.

Checklist Chọn Van GALA Phù Hợp

Hãy áp dụng danh sách kiểm tra nghiêm ngặt dưới đây trước khi tiến hành đặt hàng để đảm bảo tính chuẩn xác tuyệt đối:

• Xác định bản chất môi chất: Chất lỏng chạy qua là nước sạch, nước thải, hóa chất hay khí nén?

• Kiểm tra thông số áp suất: Áp suất vận hành thực tế và áp suất thử nghiệm (Hydrotest) là bao nhiêu bar?

• Xác định biên độ nhiệt độ: Môi chất có bị quá nhiệt hoặc quá lạnh so với ngưỡng chịu tải của gioăng không?

• Lựa chọn mác vật liệu chuẩn: Cần gang cầu sơn Epoxy thông thường hay phải nâng cấp lên inox chống ăn mòn?

• Đồng bộ tiêu chuẩn kết nối: Kiểu kết nối là Wafer, nối Ren hay nối Bích tiêu chuẩn gì (JIS, BS, ANSI)?

• Yêu cầu hồ sơ pháp lý: Nhà cung cấp có cam kết cung cấp đủ chứng từ CO, CQ và Catalogue kỹ thuật đi kèm không?

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Tuân thủ chiều dòng chảy thủy lực: Đối với các dòng van một chiều hoặc van cầu của GALA, bắt buộc phải lắp đặt sao cho chiều mũi tên đúc nổi trên thân van trùng khít 100% với hướng di chuyển thực tế của dòng nước.

• Vệ sinh bề mặt tiếp xúc trước khi siết bu lông: Trước khi lắp van bích, cần lau sạch xỉ hàn, cát bụi bám trên bề mặt bích ống. Các hạt cát nhỏ nếu bị kẹp giữa gioăng van và mặt bích sẽ tạo ra khe hở rò rỉ nước ngầm.

• Lên lịch trình bảo trì định kỳ: Khoảng 6 - 12 tháng một lần, cần kiểm tra độ đàn hồi của gioăng làm kín, tiến hành tra mỡ bôi trơn chuyên dụng vào phần ren của trục van để đảm bảo tay quay luôn vận hành nhẹ nhàng, êm ái.

Câu Hỏi Thường Gặp Về Van GALA (FAQ)

Van GALA chính hãng có nguồn gốc xuất xứ từ nước nào?

Thương hiệu Gala Valve có nguồn gốc thiết kế và tiêu chuẩn kỹ thuật quốc tế, các nhà máy chế tạo công nghiệp quy mô lớn được đặt tại Trung Quốc và một số quốc gia châu Á nhằm tối ưu hóa chi phí nhân công, mang lại giá thành sản phẩm cực kỳ cạnh tranh cho thị trường Đông Nam Á.

Dòng van bướm tín hiệu điện của GALA có dùng được cho hệ PCCC không?

Có. Đây là dòng sản phẩm thế mạnh của thương hiệu này. Van bướm kèm công tắc giám sát của GALA được thiết kế chuyên dụng cho hệ thống Sprinkler, giúp truyền tín hiệu trạng thái đóng hoặc mở của van về tủ trung tâm điều khiển báo cháy một cách chính xác tuyệt đối.

Làm thế nào để phân biệt van GALA chính hãng với hàng giả bãi?

Sản phẩm van gala chính hãng luôn có logo thương hiệu đúc nổi sắc nét trên thân van, bề mặt sơn phủ Epoxy đồng đều, láng mịn không bị bọt khí. Đặc biệt, sản phẩm chính hãng phải có đầy đủ giấy tờ CO-CQ trùng khớp seri, mã hiệu đúc trên nhãn van.

Kết Luận: Van GALA Có Phải Lựa Chọn Phù Hợp Cho Hệ Thống Của Bạn?

Tóm lại, sở hữu hệ sinh thái sản phẩm phong phú, quy trình chế tạo cơ khí chính xác cùng chính sách bảo hành chính hãng uy tín, van gala chính là giải pháp vật tư kỹ thuật tối ưu giải quyết trọn vẹn bài toán cân bằng giữa chất lượng vận hành bền bỉ và hiệu quả kinh tế cho mọi công trình. Việc tuân thủ nghiêm ngặt quy trình lựa chọn thông số kỹ thuật và lắp đặt đúng tiêu chuẩn sẽ giúp các nhà thầu cơ điện gia tăng tuổi thọ công trình, triệt tiêu mọi rủi ro sự cố đường ống ngoài ý muốn.
